3D打印是制造业领域的一项新兴技术，被称为“具有工业革命意义的制造技术”。今天小编为大家整理十大3D打印技术，用动图的方式生动呈现出其原理。主要介绍SLA、CLIP、3DP、PolyJet、FDM五大技术，以及NPJ、SLM、SLS、LMD和EBM五大金属3D打印原理。1.SLA（StereoLithography）SLA即光固化成型技术，指利用紫外光照射液态光敏树脂发生聚合反应，来逐层固化并生成三维实体的成型方式，SLA制备的工件尺度精度高，是商业化的*早3D打印技术。以下是SLA工艺工程。

紫外激光源

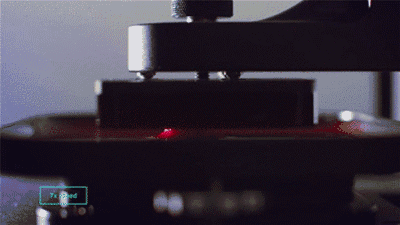

光固化反应

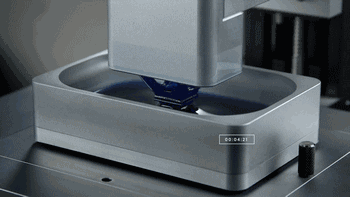

逐层扫描成型 2.CLIP CLIP即连续液体界面提取技术，是在Carbon 3D公司在SLA技术的基础上开发的具有革命性的3D打印技术，将3D打印的速度提高了100倍。CLIP从底部投影，使光敏树脂固化，不需要固化的部分通过控制氧气，形成死区，抑制光固化反应而保持稳定的液态区域，这样就保证了固化的连续性。

光固化反应

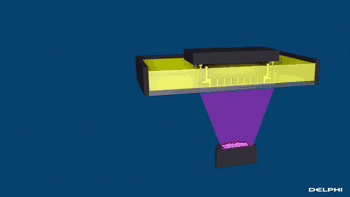

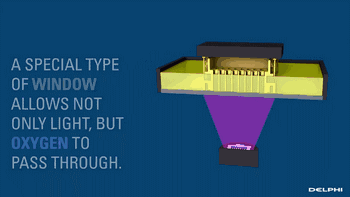

氧气抑制光固化过程

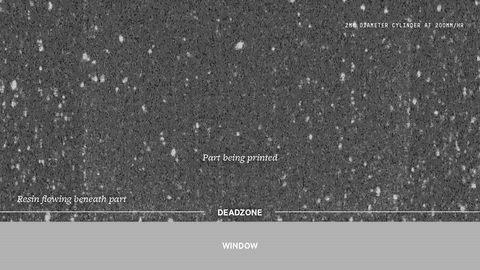

光固化死区演示

CLIP成型过程3.3DP（Three-DimensionalPrinting）3DP即三维打印快型技术，其与传统二维喷墨打印接近，从喷头喷出粘结剂（彩色粘结剂可以打印出彩色制件），将平台上的粉末粘结成型，通常用采用石膏粉作为成型材料。3DP技术目前主要应用有两个：全彩3D打印及砂模铸造。以下是Exone公司用3DP技术进行砂模铸造的过程。

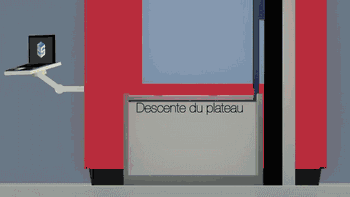

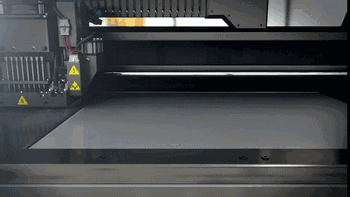

粘结剂喷射

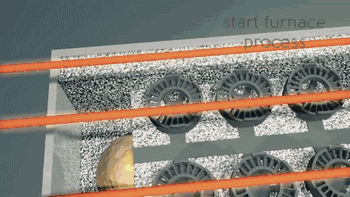

加热固化

打印成型

铸造成型4.PolyJetPolyJet即聚合物喷射技术，其成型原理类似3DP技术，但喷射的不是粘合剂而是光固化树脂，喷射完成后通过紫外光照射固化成型。

PolyJet成型原理PolyJet采用阵列式喷头，甚至可以同时喷射不同材料，实现多种材料、多色材料同时打印。

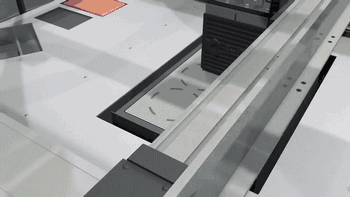

阵列喷头工作过程

PolyJet打印过程5.FDM（FusedDeposition Modeling）FDM即熔融层积技术，利用高温将材料熔化，通过打印头挤出成细丝，在构件平台堆积成型。FDM是*简单也是*常见的3D打印技术，通常应用于桌面级3D打印设备。以下是FDM技术的工作原理。

模型处理

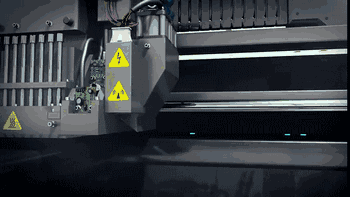

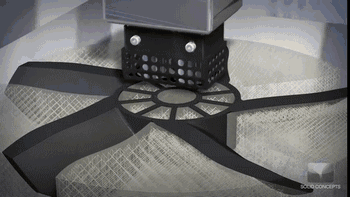

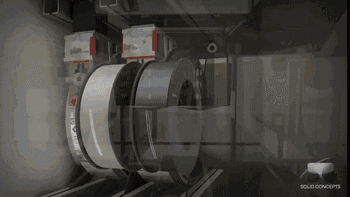

耗材挤出成型

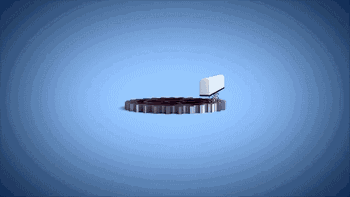

逐层打印过程

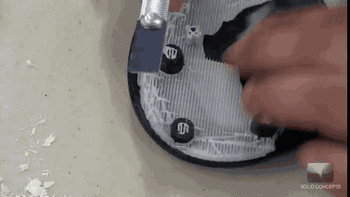

去除支撑

表面处理金属3D打印技术可以直接用于金属零件的快型制造，具有广阔的工业应用前景，是国内外重点发展的3D打印技术，下面跟大家分享NPJ、SLM、SLS、LMD和EBM五大金属3D打印原理。6.NPJ（Nano Particle Jetting）NPJ技术是以色列公司Xjet最新开发出的金属3D打印成型技术，与普通的激光3D打印成型相比，其使用的是纳米液态金属，以喷墨的方式沉积成型，打印速度比普通激光打印快5倍，且具有优异的精度和表面粗糙度。以下是Xjet设备工作过程。

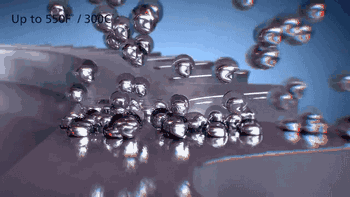

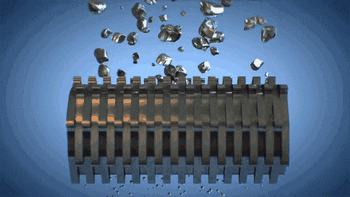

金属颗粒细化

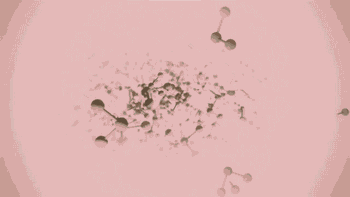

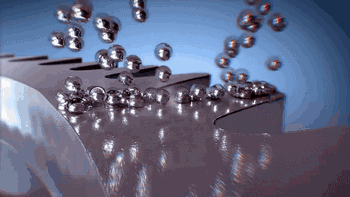

金属颗粒分布在液滴中

液滴喷射成型过程

液相排出过程

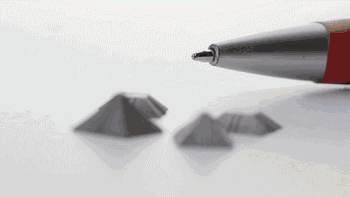

烧结后的制件7.SLM（Selective Laser Melting）SLM即选区激光熔化成型技术，是目前金属3D打印成型中*普遍的技术，采用精细聚焦光斑快速熔化预置金属粉末，直接获得任意形状以及具有完全冶金结合的零件，得到的制作致密度可达99%以上。激光振镜系统是SLM的关键技术之一，以下是SLM Solution公司的振镜系统工作图。

激光发射

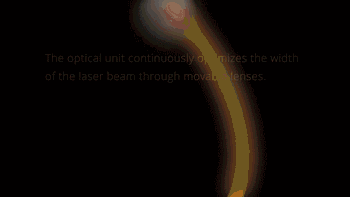

激光传输

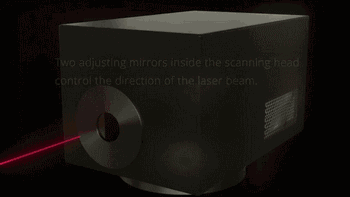

扫描振镜

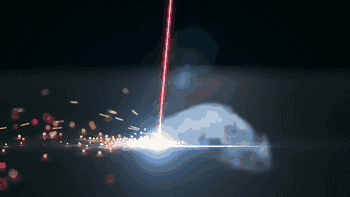

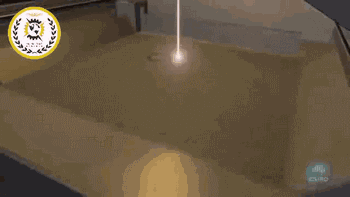

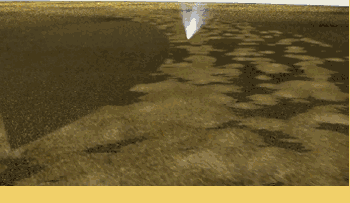

激光扫描熔化

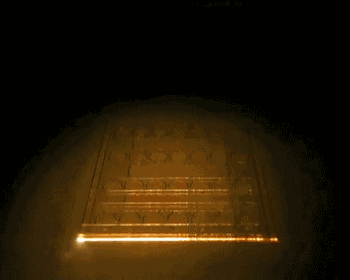

金属粉末熔化过程金属3D打印过程中，由于制件通常较复杂，需要打印支撑材料，制件完成后需要去除支撑，并对制件的表面进行处理。

取出制件

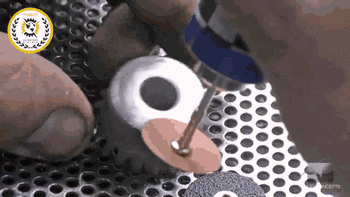

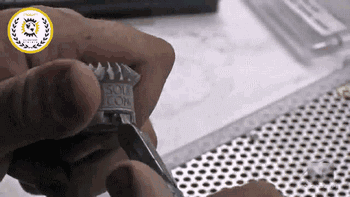

去除支撑

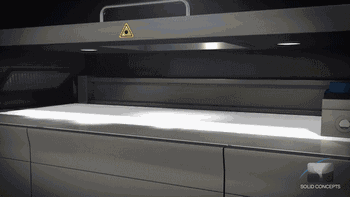

后处理8.SLS（Selective Laser Sintering）SLS即选区激光烧结成型技术，与SLM技术类似，区别是激光功率不同，通常用于高分子聚合物的3D打印成型。以下是SLS制备塑料制件的过程。

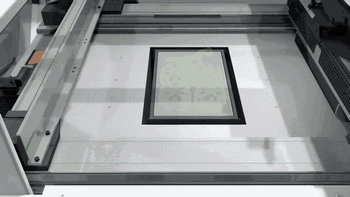

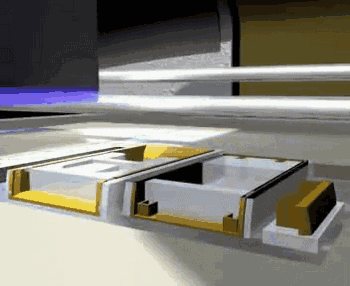

模型分层切片

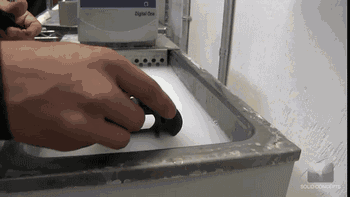

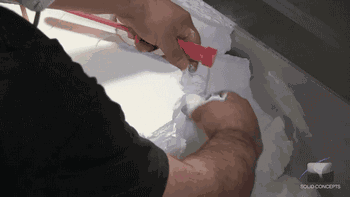

制件的取出

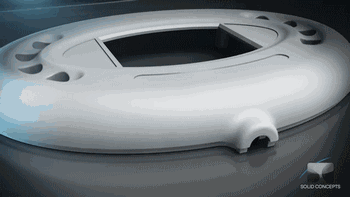

后处理SLS也可用于制造金属或陶瓷零件，但所得到的制件致密度低，且需要经过后期致密化处理才能使用。

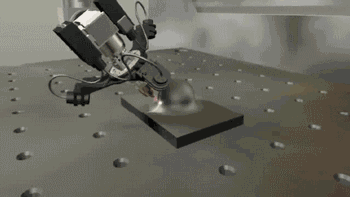

SLS制造金属零件???????????????????????????????????????????????????????9.LMD（Laser Metal Deposition）LMD即激光熔覆成型技术，该技术名称繁多，不同的研究机构独立研究并独立命名，常用的名称包括：LENS、DMD、DLF、LRF等，与SLM*大不同在于，其粉末通过喷嘴聚集到工作台面，与激光汇于一点，粉末熔化冷却后获得堆积的熔覆实体。以下是LENS技术的工作过程。

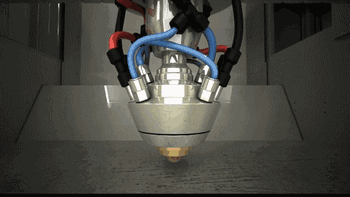

同轴送粉

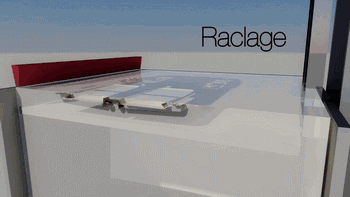

构建过程10.EBM（Electron Beam Melting）EBM即电子束熔化技术，其工艺过程与SLM非常相似，区别在于，EBM所使用的能量源为电子束。EBM的电子束输出能量通常比SLM的激光输出功率大一个数量级，扫描速度也远高于SLM，因此EBM在构建过程中，需要对造型台整体进行预热，防止成型过程中温度过大而带来较大的残余应力。以下是EBM工作过程。
