一波神操作，带你入门CAD设计圈儿~
2025/2/23 0:03:33
AutoCAD绘制直线命令键盘输入L，单击空格键，使用鼠标...

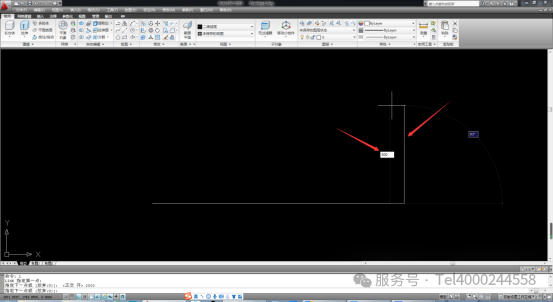

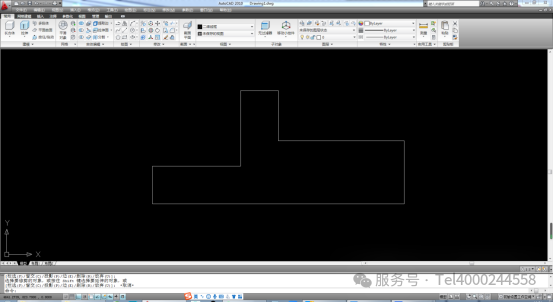

AutoCAD绘制直线命令键盘输入L，单击空格键，使用鼠标在绘图区点击左键，开始绘制直线，按F8键开启正交。
根据要画直线的长度，输入相应数字，按回车键确定。
如果需要改变画直线的方向，只需要通过鼠标改变方向，继续输入数值即可。
绘制完成后按ESC键即可结束命令
是不是非常简单，你学会了吗？
AutoCAD绘制简单圆键盘输入C，单击空格键，使用鼠标在绘图区点击左键，拖拽鼠标绘制出圆的轮廓。根据要画圆的半径，输入相应数字，按回车键确定，就可以绘制出圆了如果想以直径的方式绘制圆，需要另外输入D空格，之后输入圆的直径，这样就会以直径的方式绘制圆了。绘制完成后按ESC键即可结束命令。
AutoCAD绘制多段线快捷键【PL】子命令：（1）圆弧[A]（2）宽度[W]案例—弯箭头PL（指定起点、方向）W空格（指定宽度）200空格（指定起点宽度）200空格（指定端点宽度）1000空格（指定线的长度）A空格（转换为圆弧命令）鼠标控制方向，500空格（指定半圆弧直径）L空格（转换为直线命令）W空格（指定箭头宽度）500空格（指定箭头起点宽度）0空格（指定箭头端点宽度）500空格（输入箭头长度）ESC（结束创建退出当前命令）
AutoCAD绘制矩形

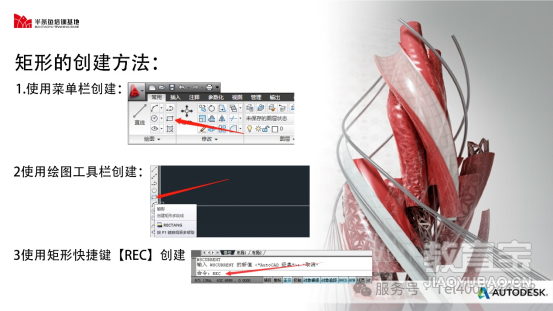

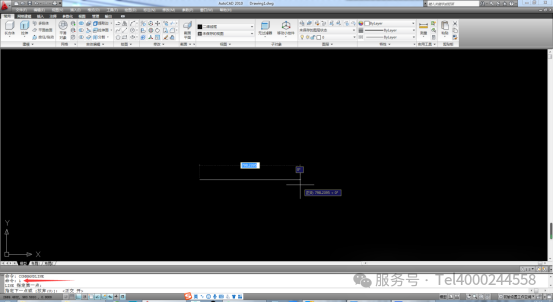

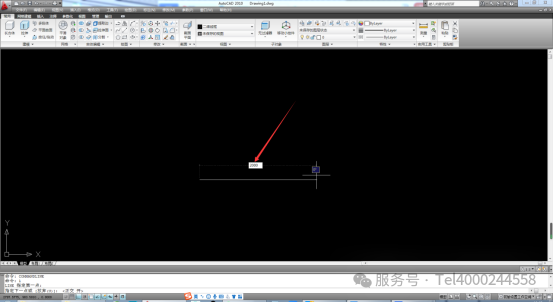

在CAD软件中，绘制矩形有三种方法使用菜单栏开始执行矩形命令使用左侧的绘图工具栏开始执行矩形命令直接使用矩形快捷键[REC]开始执行矩形命令在CAD的绘图区内，键入命令REC，空格开始执行绘制矩形：如果无要求的绘制矩形，那么分别在CAD的绘图区插入两个对角点就完成了矩形的绘制如果想要绘制带有方向和参数的矩形，先要键入REC命令，空格开始执行矩形命令，然后输出矩形的长度（矩形的另一个对角点相对第*个插入的角点的位置在右则方向为+，反之为负）。输入逗号，然后输入矩形的宽度（矩形的另一个对角点相对第*个插入的角点的位置在上则方向为+，反之为负），这样带有方向和参数的矩形就绘制完成了。
AutoCAD绘制圆弧

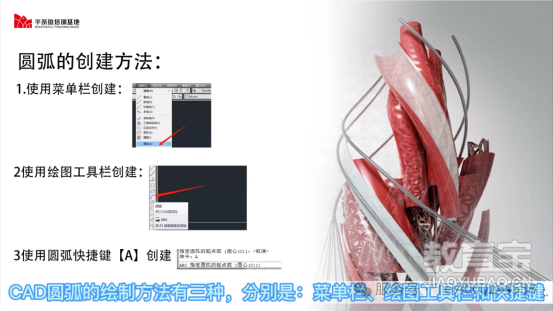

在CAD软件中，绘制圆弧有三种方法：使用菜单栏开始执行矩形命令使用左侧的绘图工具栏开始执行圆弧命令直接使用矩形快捷键[A]开始执行矩形命令在CAD的绘图区内，键入命令A，空格开始执行绘制圆弧：如果有可捕捉的点作为参照，那么依次插入三个点就能完成圆弧的绘制。如果在特殊情况下需要使用到圆心，那么在绘图区输入A空格C空格，点击指定圆心，拖拽鼠标并单击确定圆弧的半径和起点，移动鼠标或者输入角度，确定圆弧的终点。
AutoCAD绘制面积命令如何在CAD中求取封闭图形的面积？在CAD中求取面积，首先来学习这种只包含角点的图形，针对这种由单独的线条组成的图形，输入AA空格，然后依次指定角点，面积和周长参数就会出现在命令行窗口中。针对圆的面积求取，它是一个单独的对象，可以使用AA空格，然后键入O空格，进入对象的子命令。使用鼠标的拾取框拾取圆周，然后参数就出现在命令行窗口中。针对于不规则图形且非整体的面积求取，输入BO命令空格，点击拾取点，点击在封闭图形中间，空格确定。命令行窗口中显示BO命令已创建一条多段线，输入LI命令，然后点击创建好的多段线，参数就就会出现在弹出的窗口中。
AutoCAD绘制多边形在CAD中多边形有三种命令的开始方式使用菜单栏中的绘图菜单栏找到多边形使用左侧的绘图工具栏中的多边形使用快捷键绘制我们以快捷键为例，在CAD中键入多边形快捷键POL空格输入要绘制的正多边形的边数，使用空格确定在绘图区内单击鼠标左键确定正多边形的中点然后选择内接于圆或者外切于圆的绘制方法内接于圆的画法：输入的正多边形的参数为中心到正多边形的角点的距离外切于圆的画法：输入的正多边形的参数为中心到正多边形的边的垂线段的距离图文版权：网络 * 侵告删跟小鱼老师学习，不迷路！每天进步一点点，未来的设计大师“咔嚓”诞生了~~~
