机械设计中的尺寸标注技巧与规范，工程师的必备技能

2025/3/24 0:01:55

在机械设计领域，尺寸标注被称为"工程图的语言"。据行业统计...

在机械设计领域，尺寸标注被称为"工程图的语言"。据行业统计，约35%的加工失误源于尺寸标注错误，而新手工程师的标注错误率更是高达60%。很多新入行的技术人员在标注尺寸不知道从何下手，面对复杂的零件更是不知所措。如何标注尺寸才能保证图纸清晰又准确无误呢？首先是充分了解尺寸标注的标注和规范的，其次需要在长期实践中不断总结，才能做到熟能生巧。

机械实际中产品零部件尺寸的标注关系到相关人员的读图方便性，也关系着产品加工的方便性。一些简单的零件图纸标注，对技术人员来说应该都没有问题，但相对复杂的零件尺寸标注时，就容易出现漏标、错标等问题，以下是分享减少这些问题的尺寸标注措施。

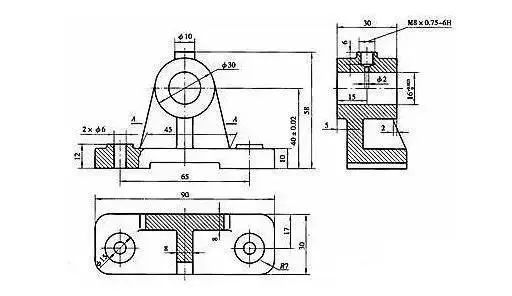

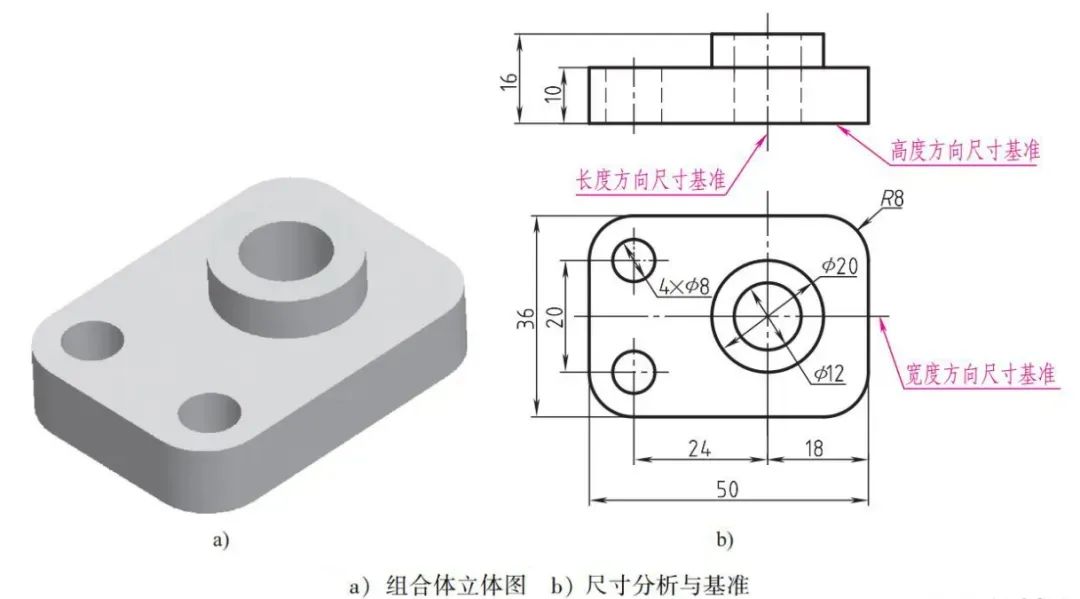

一、合理标注尺寸的原则1. 重要的尺寸应直接注出重要尺寸是指影响零件功能、装配关系或性能的尺寸。这些尺寸应直接标注，避免通过计算得到。例如，对于一个齿轮零件，其齿顶圆直径、齿根圆直径和分度圆直径等尺寸是关键尺寸，应直接标注，而不是通过其他尺寸推导。2. 避免标注成封闭尺寸链封闭尺寸链是指尺寸标注形成一个闭合的回路，这会导致尺寸误差累积，影响加工精度。例如，在标注一个矩形零件的长和宽时，只标注长和宽，而不是同时标注对角线尺寸，避免形成封闭尺寸链。3. 应考虑到测量方便尺寸标注应便于测量。例如，对于一个圆柱体零件，应标注直径和长度，而不是标注半径和长度。因为直径更容易用卡尺测量。4. 应符合加工顺序尺寸标注应与加工顺序一致。例如，对于一个阶梯轴零件，应先标注大端直径，再标注小端直径，最后标注各段长度，与加工时先加工大端、再加工小端的顺序一致。公众号《机械工程文萃》，工程师的加油站！5. 考虑加工方法不同的加工方法对尺寸标注有不同的要求。例如，对于铣削加工的零件，尺寸标注应尽量以加工基准面为基准；对于车削加工的零件，尺寸标注应以轴线为基准。6. 零件上常见孔的尺寸注法常见孔的尺寸标注应符合标准。例如，对于普通螺纹孔，应标注螺纹大径、小径和螺距；对于光孔，应标注孔径和深度。二、复杂零件尺寸标注的原则先整体后局部，从左到右，从上到下，先定位后定形。按以下三个顺序对产品零件尺寸进行标注：1. 零件外形尺寸标注（整体尺寸）标注产品外形尺寸，即长、宽、高三个方向的*大尺寸。例如，对于一个复杂的机械外壳，先标注其整体的长、宽、高尺寸，让人一眼就能了解零件的大致尺寸范围。2. 零件局部尺寸标注（局部尺寸）一个局部一个局部进行标注，按从左到右、从上到下的顺序，避免遗漏或重复。例如，对于一个带有多个凸台和凹槽的零件，先标注左侧的凸台尺寸，再标注右侧的凹槽尺寸。3. 局部尺寸标注原则（先定位、后定形）先标注局部特征的定位尺寸，即位置尺寸，确定局部特征的相对位置；再标注局部形状尺寸，即长、宽、角度等尺寸，确定局部特征的形状和大小。例如，对于一个带有多个螺纹孔的零件，先标注螺纹孔的中心位置尺寸，再标注螺纹孔的直径和深度。另外，注意标注定位尺寸必须选定尺寸基准。长、宽、高三个方向的尺寸，每个方向至少有一个基准，通常以物体的底面、端面、对称面、轴线为基准。

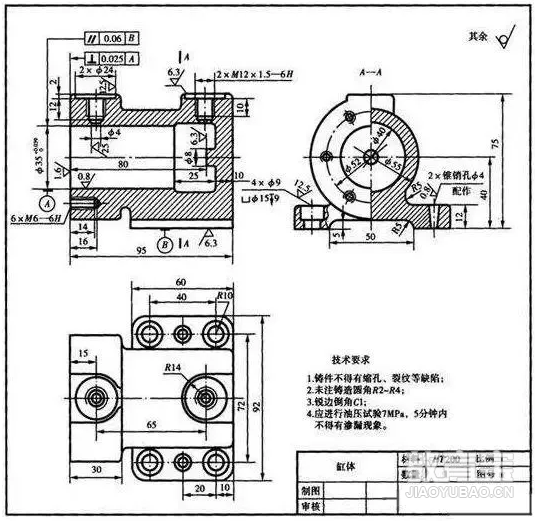

三、复杂零件标注三步拆解法箱体类零件标注流程（文字示意图）：STEP 1 建立基准体系举例：[底面]←高度基准 [对称中心线]←长度基准 [前端面]←宽度基准STEP 2 特征分组举例：主轮廓尺寸 → 安装法兰 → 轴承孔系 → 油路孔 → 加强筋STEP 3 定位-定形标注举例：轴承孔组： ○ 定位：孔心距120±0.05 对称度0.02 ○ 定形：Φ60H7 深度30+0.1四、标注尺寸自检表检查项合格标准检测工具基准体系完整性三个正交方向均有明确基准三坐标测量报告尺寸链开放性每个方向仅一个开放尺寸链尺寸链分析软件公差匹配性IT精度等级与加工方法匹配工艺能力指数CPK标注可测量性90%尺寸可用常规量具直接测量检测方案评审表五、专家建议（附标注速查口诀）标注层级管理：按加工工序分层显示尺寸公差匹配原则：IT6级精度尺寸必须直接标注审图黄金法则：执行"三查三对"（查基准、查链系、查公差）标注尺寸三字经选基准，定主次标重点，红框示避封闭，开链系分层次，按工序量具核，公差适审三遍，问题逝
