机械设计规范精要：助力工程师高效制图与设计

2025/4/13 0:01:07

一、引言机械设计工程师在日常工作中，工程图绘制是关键环节，...

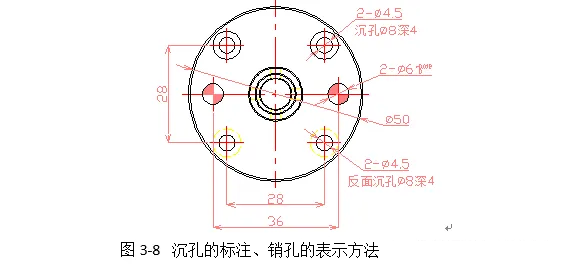

一、引言机械设计工程师在日常工作中，工程图绘制是关键环节，规范性文件是确保图纸质量的重要依据。本文整理补充了某机械设计公司的规范性文件内容，旨在使其更符合国家标准和机械行业标准，为工程师提供更具实质性指导作用、条理清晰且可操作性强的参考。二、尺寸标注规范（一）常见尺寸标注原则1. 图面美观性要求：直径、半径、圆角、倒角等尺寸标注采用水平对齐方式，其他尺寸采用文字与尺寸线对齐方式，标注样式标准化（如 L1/L2 等）。2. 基准确认：以设计基准、加工基准为思路，统一基准，禁止随意定义。3. 尺寸线与零件特征：尺寸线、尺寸等尽可能不重叠在零件特征上。4. 符号使用：直径尺寸带上Φ，半径尺寸带上 R，球面直径和半径符号前加 S。5. 沉头孔标注：按特定方法标注，如图 3-8。6. 销孔表示：使用 SOLID 填充图案部分填充表示，如图 3-8。

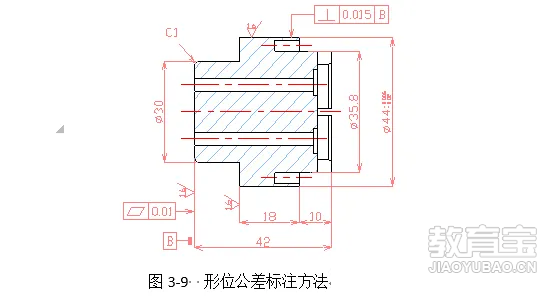

7. 参考尺寸：数字加括号。8. 大板标注：使用坐标标注方式，其他机件禁止使用。9. 中心线显示：所有孔和圆柱体显示中心线，对称视图显示对称中心线。10. 尺寸数字与图线：数字及文字不可被图线通过或覆盖，需断开，避免尺寸线交叉，根据图框调整整齐美观。11. 退刀槽表示：一般退刀槽用“槽宽×直径”或“槽宽×槽深”表示。12. 重复要素标注：尺寸相同要素仅在一个要素上注尺寸和数量。13. 符号与缩写词：使用符号和缩写词表示厚度（t）、均布（EQS）、45 度倒角（C）等。14. 检查漏尺寸：换位思考（即以零件加工者）结合加工过程检查零件尺寸完整性。（二）常用尺寸公差与形位公差1. 普通卡位：D（+0.1 至 +0.05）、d（0 至 -0.05），间隙要求不大时 d 可用（-0.1 到 -0.05）。2. 稍精密普通卡位：D（+0.03 到 +0.05）、d（-0.04 到 -0.02 或 -0.03 到 -0.01），如气缸安装板，其余可视为普通卡。3. 精密滑动配合：D（+0.015 至 +0.005）、d（0 至 -0.01）。4. 单导轨、滑块卡位：D（+0.03 至 +0.01）。5. 双导轨组合卡位：一条导轨 D（+0.03 至 +0.01）、另一条导轨 D（+0.2 至 +0.1）、滑块统一为 D（+0.03 至+0.01）。6. 销孔（BLF01 系列）：基孔制配合 H7 级。7. 轴承配合公差：安装轴基孔制过渡配合 k6，安装孔基轴制过渡配合 K7。8. 基准符号：1:1 比例图纸，宽 1mm、长 2mm 多段线 + 长 4mm 引线 + 大写字母标识基准要素，避免使用 O、I、E、P、M、L、R等字母，如图 3-5。9. 形位公差标注：根据实际设计需求，参考机械设计手册标注形式，对要求高机件合理标注行位公差，如图 3-9。

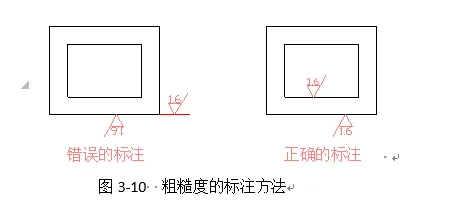

（三）表面粗糙度表面粗糙度符号、代号一般注在轮廓线、尺寸界限、引出线或其延长线上，大部分相同可右上角统一标明，符号尖端从材料外指向表面，文字方向与线形尺寸方向一致，如图3-10。

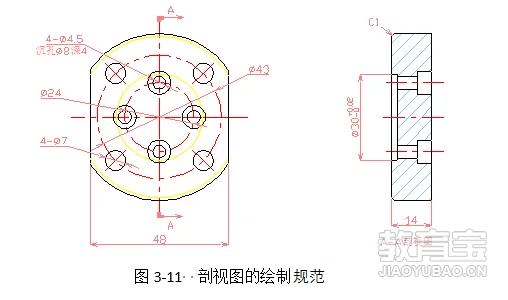

（四）剖视图一般在剖视图下方用大写字母标视图名称，如“A-A 剖视图”，字母不与基准符号字母重复，相应视图上用多段线 + 中心线 + 箭头表示投射方向，如图3-11。

（五）向视图1. 投射方向：向视图投射方向与基本视图投射方向一一对应。2. 标注方法：向视图下方用大写字母表示，如“C”，字母不与基准符号字母重复，相应视图附近箭头指明投射方向并注明相同字母，字母方向正向，名称无需用“C向”或“C 向视图”表示，如图 3-12。

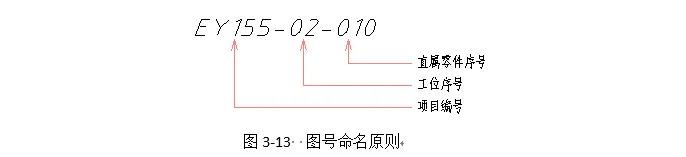

3. 自由配置限制：不能倾斜投影，不能只画部分图形，不能旋转配置。（六）工程图图号命名原则1. 零件命名：绘制工程图前，优先将 3D 中零件命名，图号与工程图图号一一对应。2. 直属零件图号：直属设备总装图零件为直属零件，图号由项目编号与直属工位顺序号组成，用“-”隔开，如图 3-13。

（七）常用材料的表面处理与热处理1. 钢制零件：镀硬铬。2. 铝制零件：喷细砂本色阳极氧化。3. 轴承安装座、普通支撑：45#钢，无需淬火。4. 重量要求材料：对强度要求不高、减轻机构重量时，选用铝（6061）。5. 轴承安装轴：40Cr、20Cr，淬火硬度 HRC48-52。6. 清洁度要求支撑钣金：SUS304，厚度根据实际选用。7. 防护罩、无清洁度要求支撑钣金：冷轧钢板（A3），烤漆，颜色按标准选用。8. 特殊应用材料：根据实际合理选用。三、公差标注实例（一）转盘和定盘保证平面度，注意孔间精度要求，增加工位标号和旋向标志（方向和工位标号相反）。（二）大板1. 坐标标注：利用字母区分孔类型，尺寸往外拉保持美感，可参考磁力线标准。2. 孔统计方式：先用字母区分孔，连线同类孔，再查找替换统计字母数量，字母与坐标标注分别标注后合并。

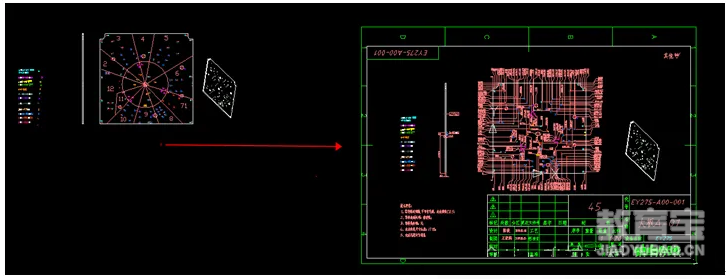

（三）机架机罩电箱指明门和窗安装位置，标注方通位置。（四）常见公差问题按配合要求确定，如轴承安装轴基孔制过渡配合 k6，安装孔基轴制过渡配合 K7；手指原始状态常闭，气爪原始基准按闭合位设计，夹料差异控制在 0.2-0.5之间，后续工位设计传感器检测夹具位有料情况。四、快速导图出图步骤（一）刷线型从 proe 导出三视图后，复制到工程图模板，先刷螺纹线（快速选择黄色改绿色细实线），再刷隐藏线（快速选择 hidden 改黄色虚线，线型byblock），最后刷粗实线（先刷中心线）。（二）选图框对比图形和模板大小，选合适图框，同一工位图框复制同行，放入图形摆好三视图位置。（三）加中心线快速选择工具选“圆”，全部选择后框选图形，选中圆用燕秀工具中心标注添加中心线，其他对称线画直线完成。（四）替换图号画好中心线和对称线后，复制原图框“代号”，查找替换为项目图号，如将 EY265-C01-0 替换为 EY294-C03-0，设备名称修改同理。五、结语本文对某机械设计公司规范性文件进行了全面整理补充，使其更贴合国家标准和行业标准，为机械设计工程师提供了清晰、可操作性强的指导。工程师们可依据本文规范进行工程图绘制，确保图纸质量，提高工作效率，推动机械设计工作顺利开展。
