密封结构设计八大致命误区——从泄漏到爆燃的生死防线

作者：济南匠人匠心科技教育来源：济南匠人匠心科技教育 2025/4/24 9:50:30

导语：密封失效是工业安全的“隐形炸弹”，小到微漏，大到爆燃...

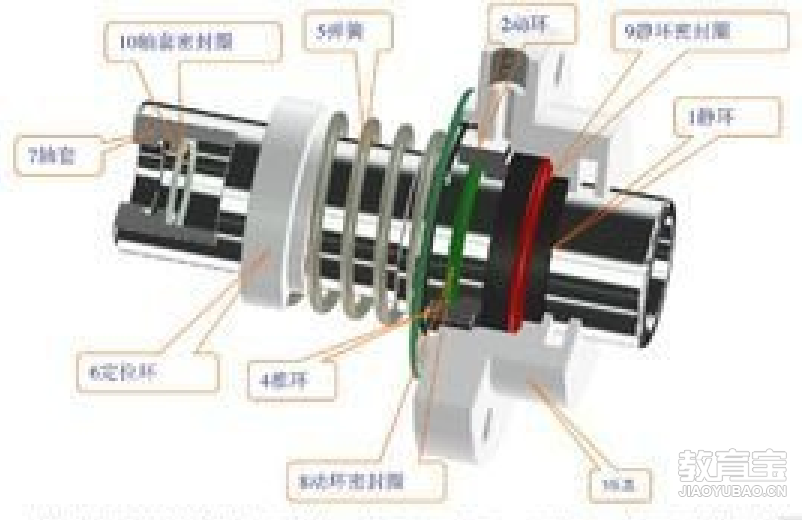

导语：密封失效是工业安全的“隐形炸弹”，小到微漏，大到爆燃，80%的事故源于设计误区！本文结合化工、航天领域真实案例，系统解析密封设计的八大陷阱，提供可落地的解决方案。工程师必读，建议团队共享！误区1：材料兼容性的致命忽视典型事故：某化工厂氟橡胶密封圈接触烃类介质后溶胀爆裂选材黄金法则：介质类型推荐密封材料禁忌材料强氧化剂PTFE/全氟醚橡胶NBR/硅橡胶烃类溶剂HNBR/氟硅橡胶EPDM/CR高温蒸汽柔性石墨+Inconel包覆普通橡胶误区2：压力波动的维度陷阱隐蔽风险：仅按静压设计，忽略水锤效应爆炸案例：某输油管道因压力波动超设计值3倍导致法兰泄漏动态压力公式：（ρ为密度，c为压力波速，v为流速）防控措施：1. 设置蓄能器（容积≥管路容积的5%）2. 采用多级减压阀（响应时间＜50ms）误区3：温度补偿的数学幻觉认知盲区：线性膨胀系数估算导致密封面分离血泪教训：某核反应堆密封因300℃温差产生0.8mm间隙补偿公式：设计策略：• 高温法兰采用Ω型密封环• 螺栓间距≤5倍螺栓直径• 预紧力保留20%安全余量误区4：表面粗糙度的双重人格质量悖论：过度追求镜面导致密封失效数据警示：Ra=0.2μm的密封面泄漏率是Ra=0.8μm的3倍粗糙度黄金区间：密封类型理想Ra（μm）波纹度Wt（μm）金属垫片1.6-3.2≤5橡胶O型圈0.8-1.6≤3石墨缠绕垫3.2-6.3≤8误区5：预紧力分布的混沌效应致命场景：螺栓顺序错误导致密封压力不均经典案例：某火箭发动机法兰因预紧力偏差＞30%引发燃料泄漏标准化流程：1. 分3次拧紧（30%-60%-扭矩）2. 按对角线顺序紧固（参考ASME PCC-1）3. 使用液压同步拉伸器（误差≤±5%）误区6：动态密封的时空诅咒诡异失效：往复运动密封件在500km行程后磨损失效延寿三要素：参数推荐值检测方法表面线速度≤2m/s（橡胶）激光测速仪PV值≤1.5MPa·m/s（无润滑）接触压力传感器泄漏率≤1×10⁻⁶ cc/min氦质谱检漏误区7：腐蚀间隙的化学战争隐蔽杀手：缝隙腐蚀引发密封面点蚀穿孔防控矩阵：腐蚀类型特征缝宽（mm）防护方案氧浓差腐蚀0.025-0.1填充密封胶（硅酮型）应力腐蚀0.1-0.5喷丸处理（残余压应力≥300MPa）微生物腐蚀0.5-2.0银离子涂层（厚度≥5μm）误区8：标准套用的认知牢笼形式主义：盲目采用ASME B16.5导致低温工况失效选标指南：工况适用标准关键差异点超低温（<-100℃）BS EN 1092-3材料冲击韧性要求高压（>25MPa）ASME B16.34密封面硬度要求≥HRC35核辐射环境RCC-M规范泄漏率检测频次增加5倍密封设计工具包工具类型推荐方案核心功能仿真分析ANSYS Mechanical接触压力分布模拟泄漏检测氦质谱检漏仪（灵敏度1×10⁻⁹ Pa·m³/s）微泄漏定位标准手册EN 1591法兰计算法系统化密封设计流程失效分析扫描电镜+EDS能谱腐蚀产物成分分析结语：密封设计是科学与经验的完美融合。掌握这八大法则，让您的设备从“漏无止境”迈向“滴水不漏”！转发收藏，筑起工业安全防线。
