新增课件:西门子1200与格控IO模块ModbusTCP通信

2025/6/15 0:07:25

随着工业自动化的飞速发展，Modbus TCP作为一种协议...

随着工业自动化的飞速发展，Modbus TCP作为一种协议，已广泛应用于各种设备之间的通信，特别是在PLC与远程I/O模块的连接中。下面，让我们来详细了解这一过程。

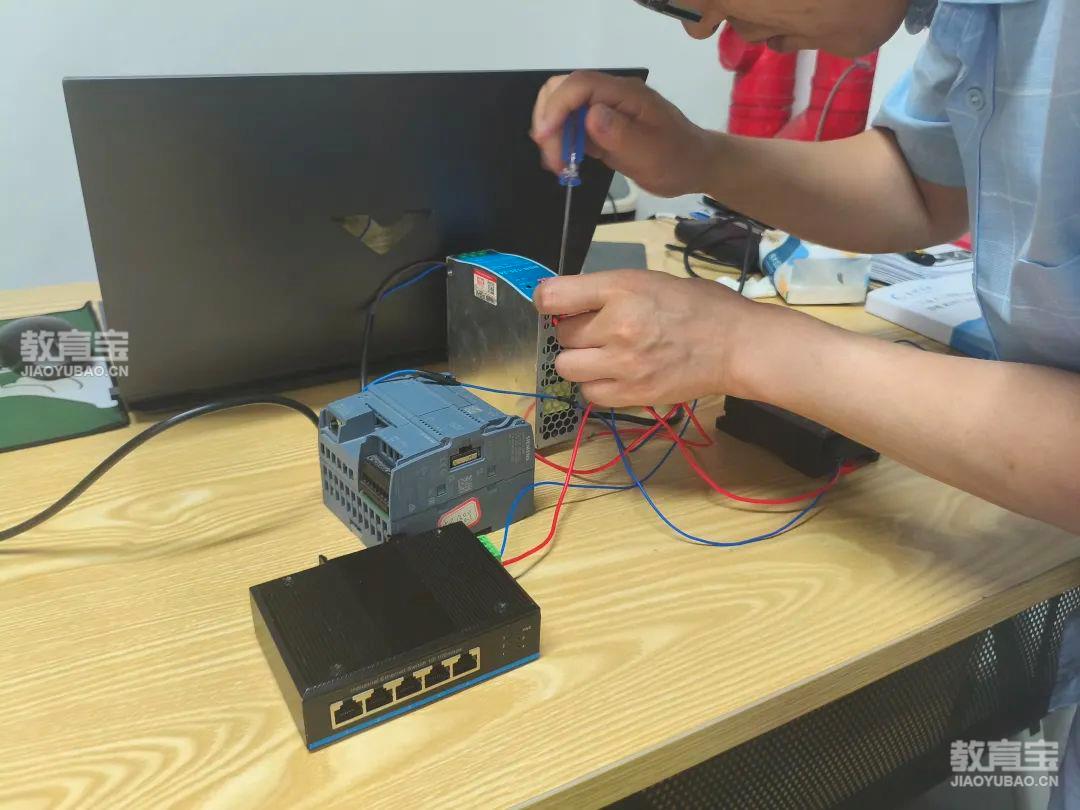

一、Modbus TCP简介Modbus TCP是一种基于以太网的通信协议，是Modbus协议的一种变体，它允许设备通过TCP/IP网络进行数据交换。与传统的串行Modbus不同，Modbus TCP支持更快的数据传输速度和更多的设备连接，非常适合现代工业环境下的实时数据采集与控制。二、西门子1200 PLC的配置1.选择合适的硬件：首先，确保你的西门子1200 PLC具备Ethernet接口，支持Modbus TCP协议。西门子S7-1200系列的CPU如201, 202, 212等都满足该要求。2.安装TIA Portal软件：下载并安装西门子的TIA Portal软件，这款软件是配置和编程西门子PLC的强大工具。3.创建项目：打开TIA Portal，创建一个新的项目，并添加你的PLC硬件。确保配置Ethernet网络参数（如IP地址、子网掩码）与格控IO模块的设置一致。4.添加Modbus TCP通讯：在项目树中，右击“设备”，选择“添加新设备”。选择“Modbus TCP”，并将其添加到项目中。配置Modbus TCP连接的相关参数，包括目标IP地址和端口。三、格控IO模块的设置1.与PLC建立连接：格控的IO模块需要配置相应的IP地址，并确保其能够与西门子1200 PLC进行网络上的通信。2.Modbus TCP参数配置：在格控IO模块中，设置Modbus Slave模式，并配置适当的寄存器地址和通信参数。四、在PLC中实现Modbus通信1.编写程序：在TIA Portal中，使用“功能块”（FB）和“数据块”（DB）编写PLC程序，以通过Modbus TCP读取和写入数据。可以使用西门子的“Modbus TCP”库中的相关功能块，简化编程过程。2.数据映射：根据格控IO模块的数据寄存器映射规则，将所需的PLC内部数据映射到Modbus寄存器中。确保将输入与输出数据块进行合理配置。3.测试连接：通过在线监控工具来测试Modbus TCP的连接，确保能够正常读取IO模块中的数据。五、常见问题及解决方案1.连接不稳定：如果发现通信不稳定，检查网络连接是否可靠，确保交换机和路由器配置无误。2.数据读取错误：确保数据类型和大小一致，输入输出数据的地址映射应该与格控IO模块的配置相符。3.通讯超时：如果收到通讯超时的错误，检查IP地址和端口是否正确，以及网络延迟是否有效。六、具备以下显著优势 1. 基于标准网络架构，易于集成 -兼容现有基础设施：直接运行在以太网上，可利用企业现有的TCP/IP网络（如局域网、互联网），无需额外布线。 - 与IT系统无缝对接：支持与上位机（SCADA、MES）、数据库、云平台等IT系统集成，便于数据分析和远程监控。2. 高通信效率与实时性 - 高速传输：相比Modbus RTU（串口通信，通常*高115.2 kbps），以太网提供100 Mbps甚至1 Gbps的带宽，适合大数据量传输。 - 低延迟：TCP/IP协议优化了数据传输路径，适合对实时性要求较高的工业场景（如PLC控制、传感器数据采集）。3. 简单性与成熟度 - 协议简洁：保留Modbus RTU的简单结构（功能码+数据地址），开发门槛低，易于调试和维护。 - 广泛支持：几乎所有PLC（西门子、施耐德、罗克韦尔）、HMI、工业网关都内置Modbus TCP协议栈，兼容性强。 4. 跨平台与扩展性 - 跨平台通信：支持不同厂商设备互联，打破硬件封闭性（如将西门子PLC与第三方仪表连接）。 - 灵活扩展：通过交换机可轻松扩展节点数量（理论上支持多达247个设备，实际受网络负载限制）。5. 成本效益 - 减少硬件成本：无需专用串口模块，普通以太网卡即可实现通信。 - 降低维护成本：网络诊断工具（如Wireshark）可快速定位故障，比串口调试更便捷。 6. 支持长距离通信 - 突破距离限制：Modbus RTU受RS-485限制（通常≤1200米），而Modbus TCP可通过光纤、无线网络实现远程通信（跨车间、跨厂区）。7. 安全性增强（需配合措施） - 支持网络安全技术：可通过VPN、防火墙、TLS加密（Modbus TCP Secure）提升安全性（需额外配置）。结语通过以上步骤，我们可以成功实现西门子1200 PLC与格控IO模块之间的Modbus TCP通信。在现代自动化系统中，稳定可靠的通信是确保系统高效运行的关键。希望本篇文章能够帮助你在具体项目中顺利实施Modbus TCP通信！如果你有其他问题或者想要了解更多内容，欢迎留言讨论！
