工程图尺寸标注的规则要求，机械工程师如果不知道的话就惨了！

2025/6/18 0:08:09

图纸标注是工程设备开发过程中非常重要的一份的工作；我们的设...

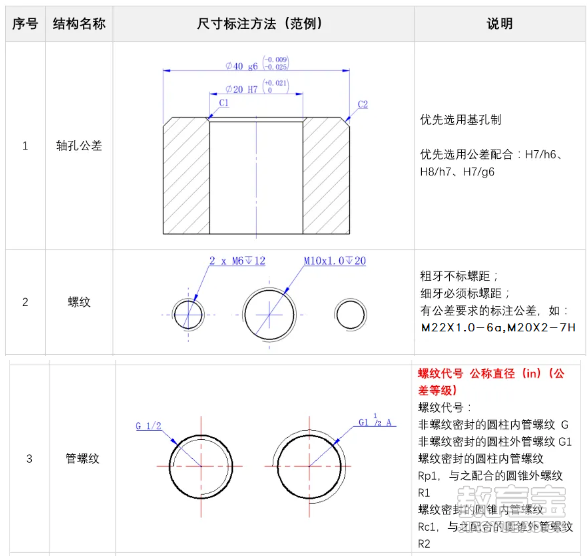

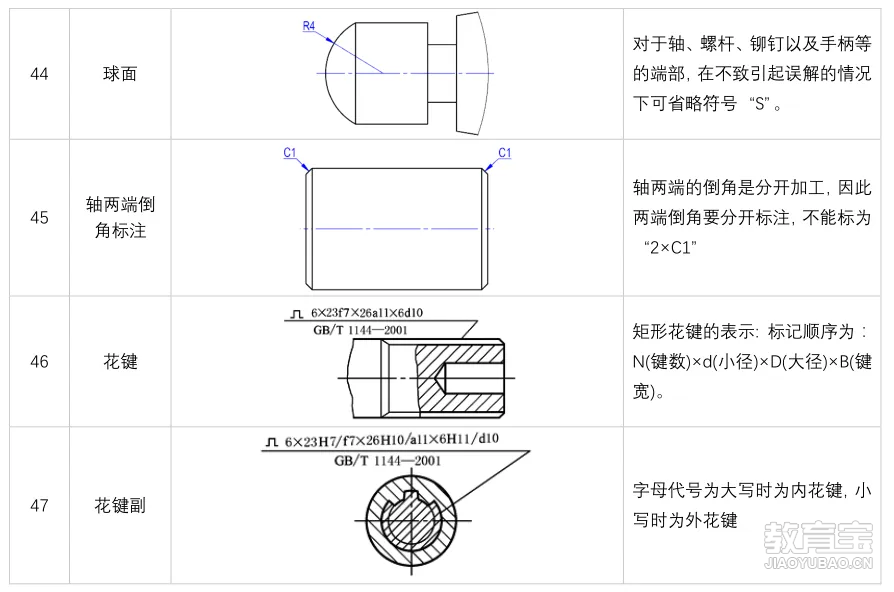

图纸标注是工程设备开发过程中非常重要的一份的工作；我们的设备从方案设计，细化设计，到2D图纸出图给到加工厂进行机加工，钣金加工，焊接加工，零件开模等；因此熟悉工程制图标注等是非常重要的，有时候公差标注错误有可能导致整个零件报废等；1.了解轴的公差标注，外形配合公差；优先选用基孔制；2.熟悉了解螺纹的标注，外螺纹，内螺纹，螺纹的粗牙距，细牙等；注意：非标机械设计中涉及到很多标准件，比如气动，电机，模组，光学零件，其他零件等，比如气动零件中浮动接头，缓冲器，气管接头等的牙距是非常需要注意；

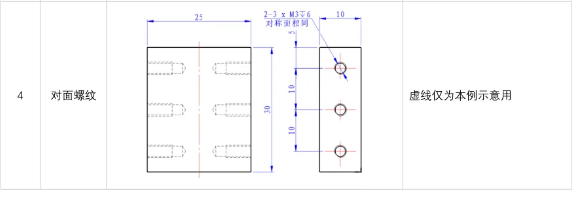

3.零件孔的示意图需要用虚线显示出来，或者需要标注对称；此种状况需要特别注意，孔的表达方式，如果不标出来那么很大可能会漏加工，有时候会产生扯皮，而且产生追加工费用；

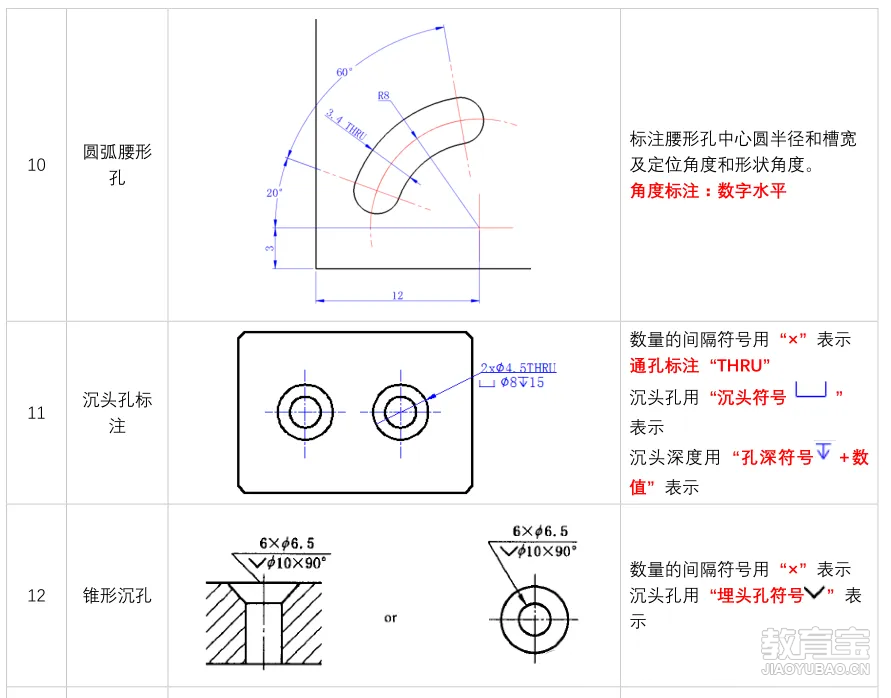

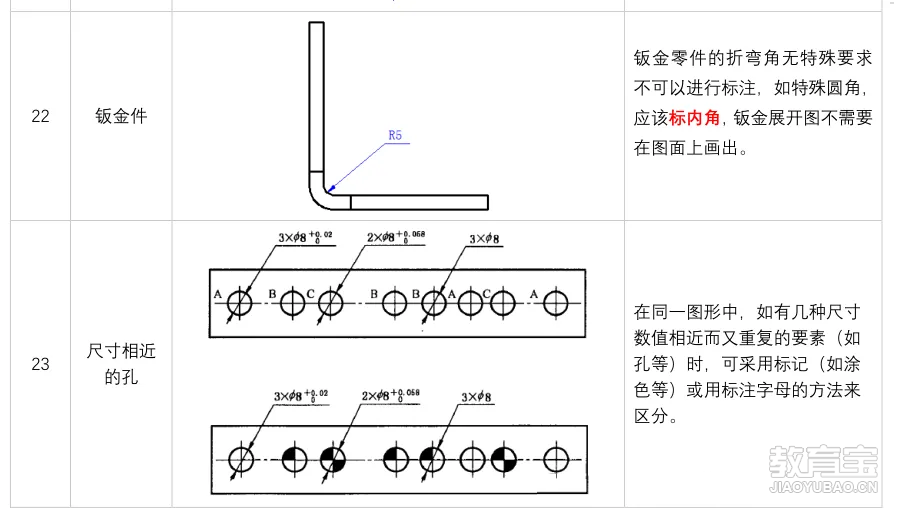

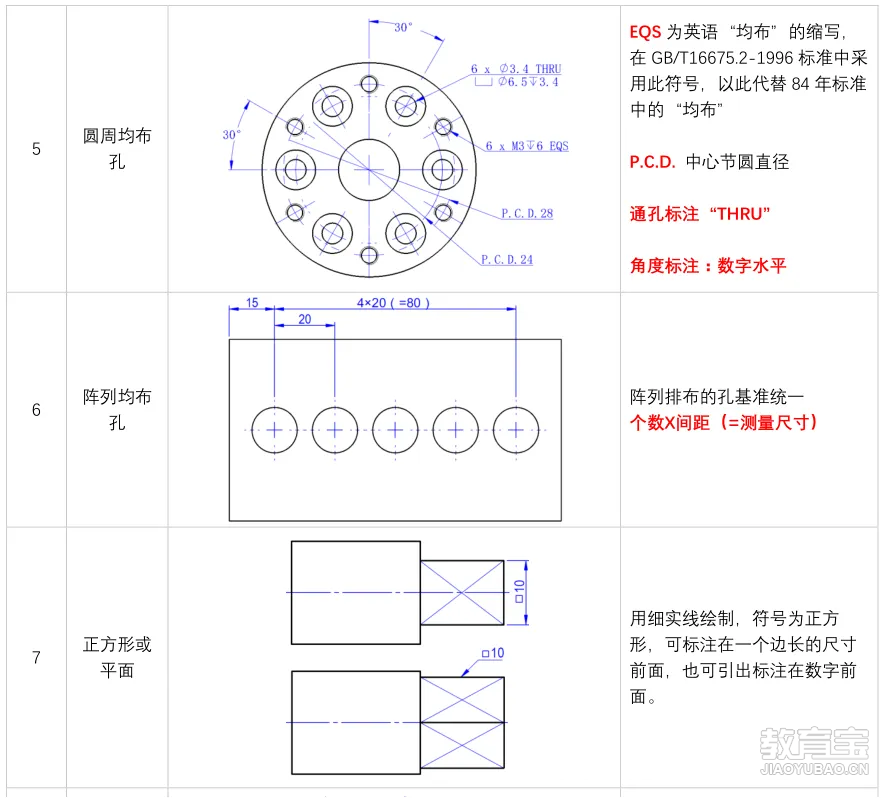

3.孔的设计及出图布局细节介绍；孔位布局：孔的位置布局应根据产品的功能需求和结构特点来确定；例如，连接孔应布置在需要连接的部位，散热孔应布置在设备发热量较大的区域，孔的分布也应均匀，避免出现过于密集或稀疏的情况。孔型选择：孔型的选择应根据产品的功能需求和加工工艺来确定。常见的孔型包括圆形孔、方形孔、椭圆形孔等；标注与说明：在出图中，应对每个孔进行清晰的标注和说明，标注内容包括孔的名称、位置、尺寸等信息，以便加工人员能够准确地理解和执行；视图与剖视图：为了更全面地展示孔的设计细节，出图中应包含多个视图和剖视图；

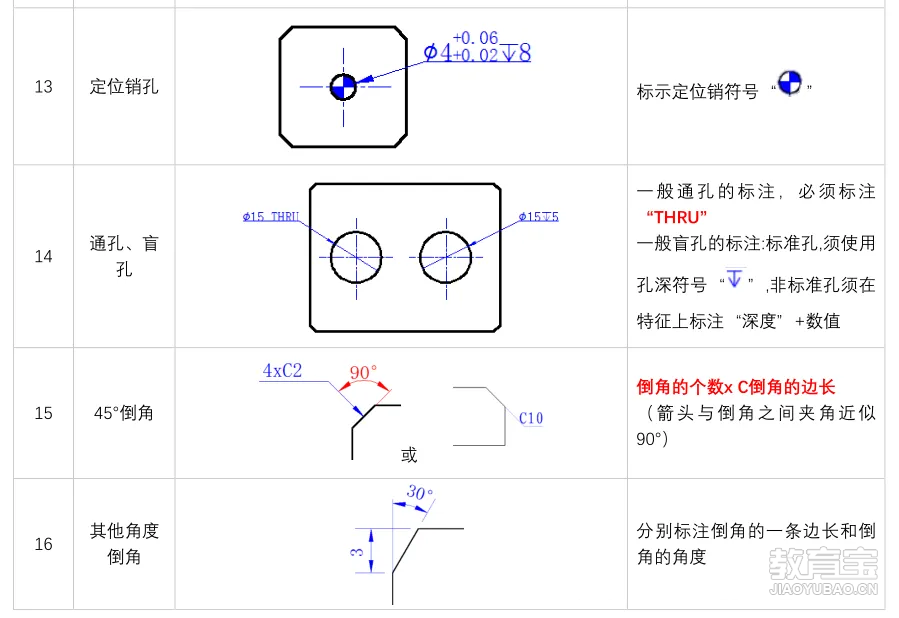

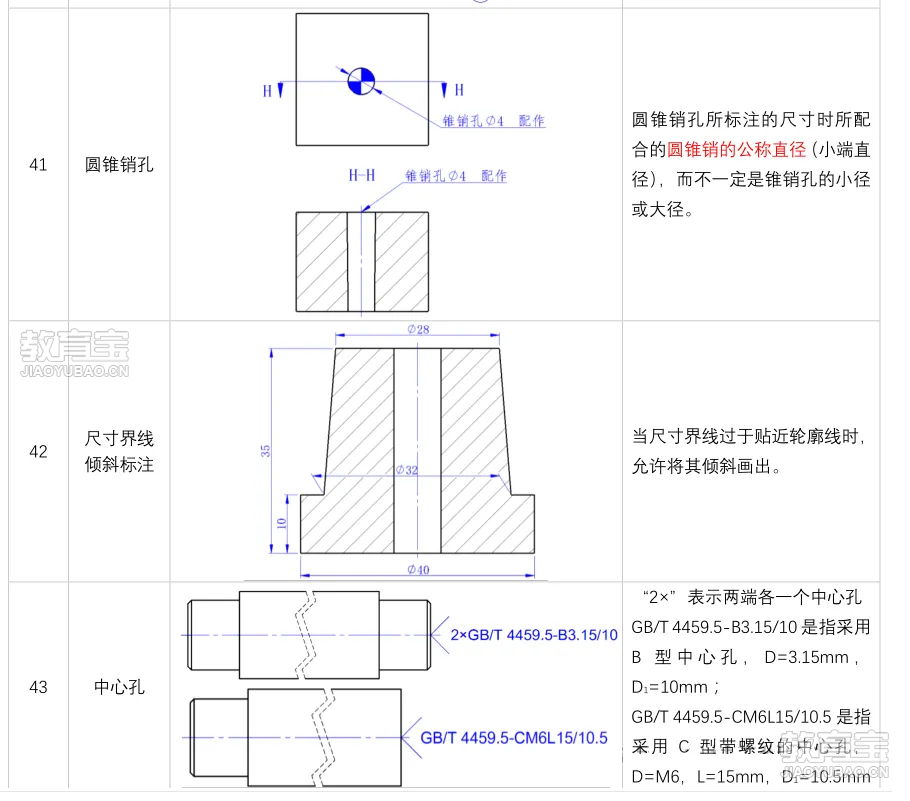

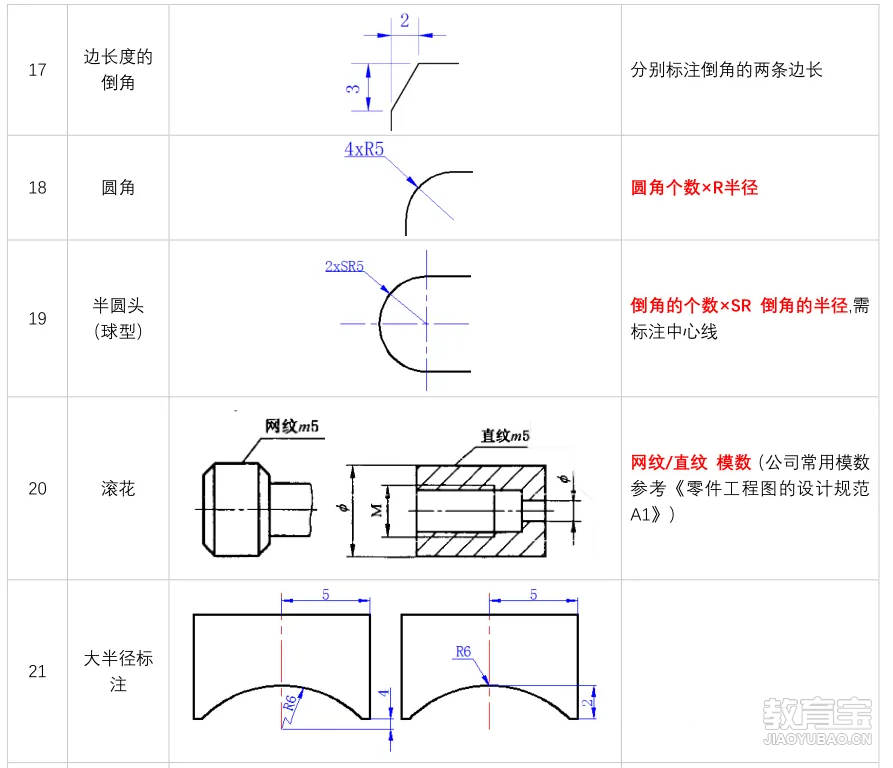

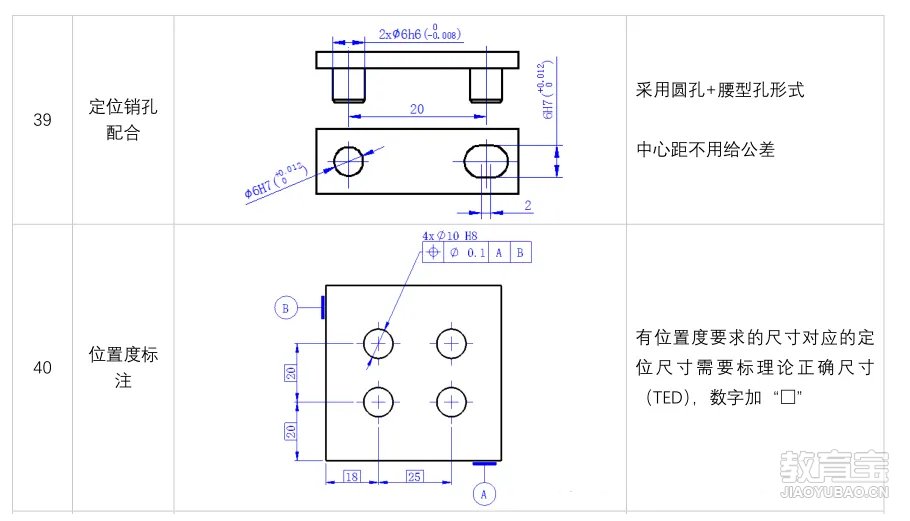

4.销孔，盲孔，通孔，倒角的标注技术；销孔往往都是精孔，需要标注孔径的公差，注意是紧配还是松配；盲孔的标注需要标注深度；通孔往往需要加上完全贯穿；

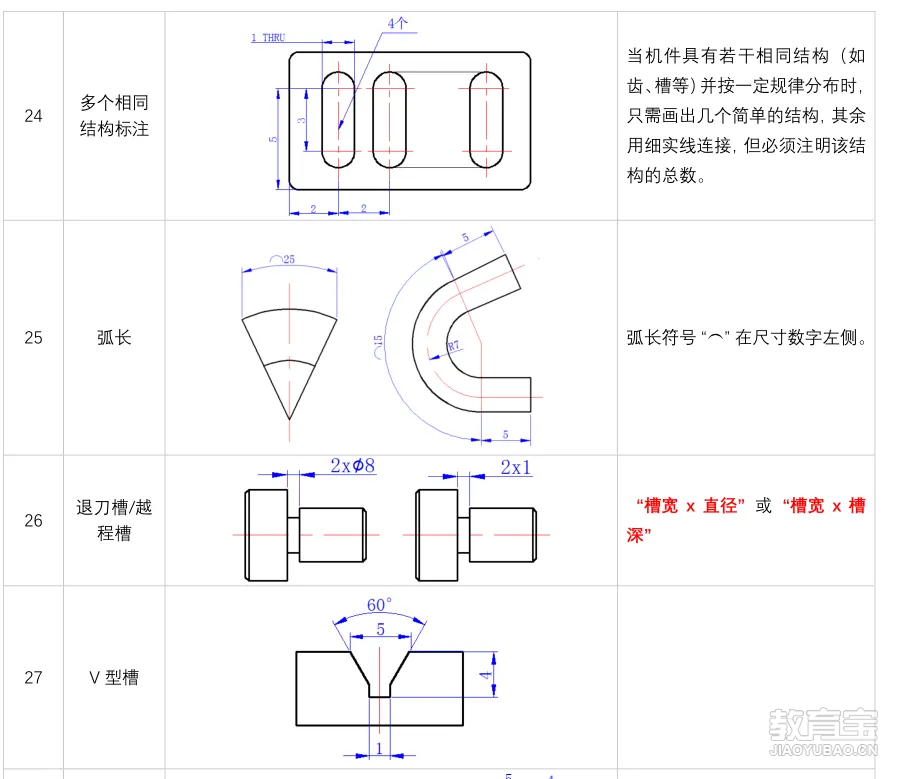

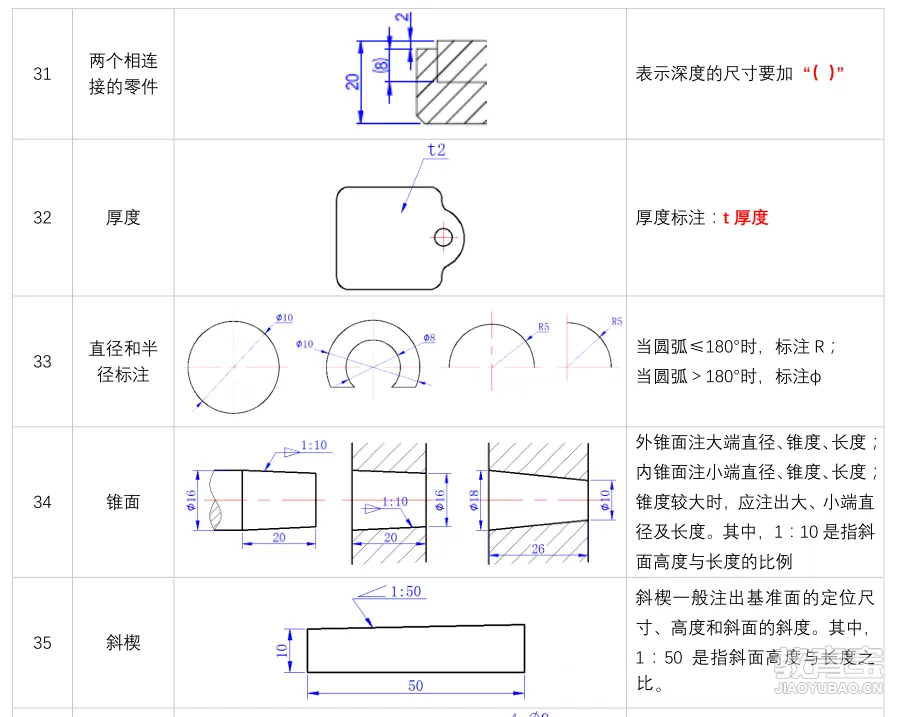

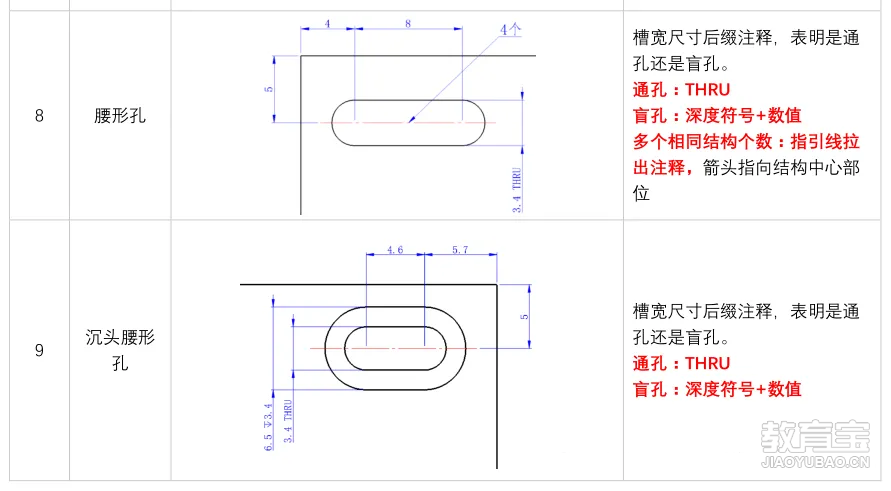

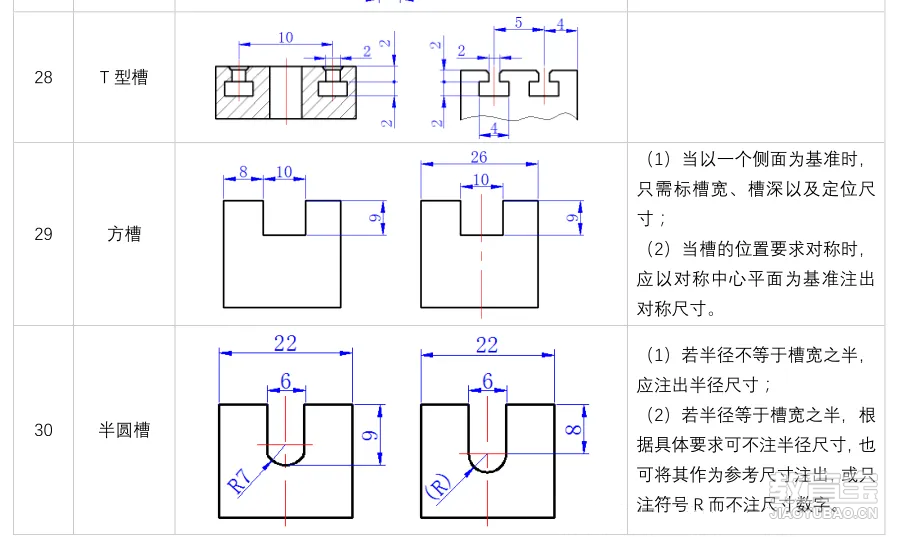

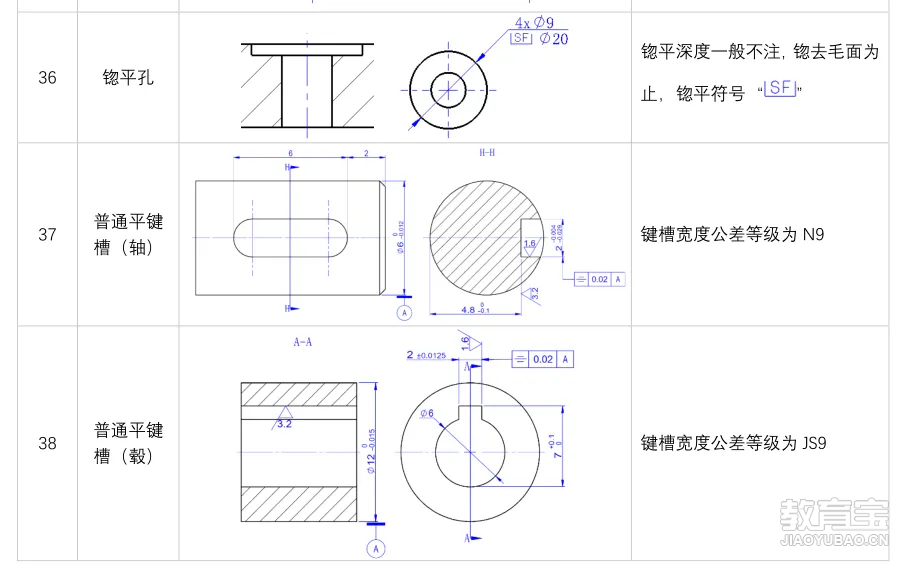

5.长槽标注，弧长标注，退刀槽，厚度的标注








以上介绍了几十种工程图上面的标注介绍，在设计出图室需要特别注意各种配合尺寸公差，同时需要考虑各种定位，精度，变形问题等；
