CNC编程，必备知识！

2025/7/7 0:07:14

刀具的认识与选择1. 刀具的认识数控加工刀具必须适应数控机...

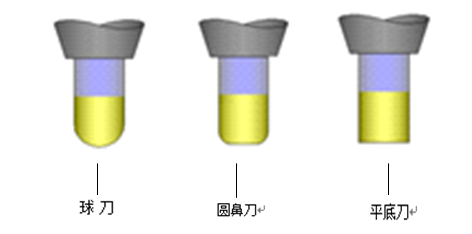

刀具的认识与选择1. 刀具的认识数控加工刀具必须适应数控机床高速、高效和自动化程度高的特点，一般应包括通用刀具、通用连接刀柄及少量专用刀柄。刀柄要连接刀具并装在机床动力头上，因此已逐渐标准化和系列化。数控刀具的分类有多种方法。根据刀具结构可分为：(1)整体式。(2)镶嵌式，采用焊接或机夹式连接，机夹式又可分为不转位和可转位两种。(3)特殊型式，如复合式刀具、减振式刀具等。根据制造刀具所用的材料可分为：(1)高速钢刀具(2)硬质合金刀具(3)金刚石刀具(4)其他材料刀具，如立方氮化硼刀具、陶瓷刀具等。为了适应数控机床对刀具耐用、稳定、易调、可换等要求，近几年机夹式可转位刀具得到广泛的应用，在数量上达到整个数控刀具的30%～40%，金属切除量占总数的80%～90%。数控刀具与普通机床上所用的刀具相比，有许多不同的要求。主要有以下特点：(1) 刚性好（尤其是粗加工刀具）、精度高、抗振及热变形小(2)互换性好，便于快速换刀 (3)寿命高，切削性能稳定、可靠(4) 刀具的尺寸便于调整，以减少换刀调整时间(5) 刀具应能可靠地断屑或卷屑，以利于切屑的排除(6)系列化、标准化，以利于编程和刀具管理数控铣刀从形状上主要分为平底刀（端铣刀）、圆鼻刀和球刀，如下图所示。

数控铣刀从刀具材料和使用性能上主要分为白钢刀、飞刀和合金刀。在工厂实际加工中，*常用的刀具有D63R6、D50R5、D35R5、D32R5、D30R5、D25R5、D20R0.8、D17R0.8、D13R0.8、D12、D10、D8、D6、R5、R4、R3、R2.5、R2、R1.5、R1和R0.5等。(1)平底刀：主要用于粗加工、平面精加工、外形精加工和清角加工。其缺点是刀尖容易磨损，影响加工精度。(2)圆鼻刀：主要用于模胚的粗加工、平面精加工和侧面精加工，特别适用于材料硬度高的模具加工，开粗时优先选择圆鼻刀。(3)球刀：主要用于非平面的半精加工和精加工。点评：白钢刀刀条是银白色的，主要用于直壁的加工，其加工特点是转速慢，进给小，但价格便宜；飞刀主要是镶刀粒的镶拼式刀具，刀具刚性好，在数控加工中使用非常广泛，主要用于模胚的开粗、2D轮廓的半精加工和精加工；合金刀价格昂贵，但加工的效果要比白钢刀和飞刀好，目前其*大的型号是D12。2. 刀具的选择在数控加工中，刀具的选择直接关系到加工精度的高低、加工表面质量的优劣和加工效率的高低。选择合适的刀具并设置合理的切削参数，将可以使数控加工以*低的成本和*短的时间达到*佳的加工质量。总之，刀具选择的总原则是：安装调整方便、刚性好、耐用度和精度高。在满足加工要求的前提下，尽量选择较短的刀柄，以提高刀具加工的刚性。选择刀具时，要使刀具的尺寸与模胚的加工尺寸相适应。如模胚的尺寸是80×80，则应该选择D25R5或D16R0.8等刀具进行开粗；如模胚的尺寸大于100×100，则应该选择D30R5、D32R5或D35R5的飞刀进行开粗；如模胚的尺寸大于300×300，则应该选择直径大于D35R5的飞刀进行开粗，如D50R5或D63R6等。另外，刀具的选择还要考虑机床的功率，如功率小的数控铣床或加工中心，则不能装大于D50R5的刀具。在实际加工中，常选择立铣刀加工平面零件轮廓的周边，选择高速钢立铣刀（白钢刀）加工如直的凸台、凹槽，选择镶硬质合金刀片的玉米铣刀加工毛坯的表面，选择球头铣刀、环形铣刀、锥形铣刀和盘形铣刀加工一些立体型面和变斜角轮廓外形。除了刀具的选择外，刀具的参数设置同样非常重要。

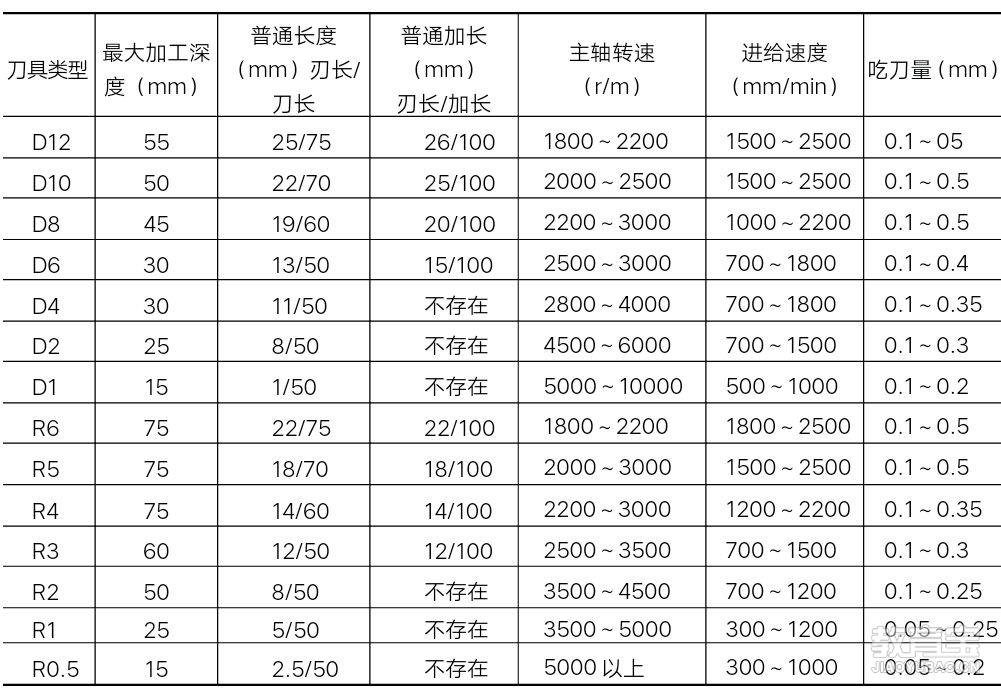

白钢刀的参数设置点评：(1)刀具直径越大，转速越慢；同一类型的刀具，刀杆越长，吃刀量就要减小，否则容易弹刀而产生过切。(2)白钢刀转速不可过快，进给速度不可过大，光平面时进给率为700mm/min*适宜。(3)白钢刀容易磨损，开粗时少用白钢刀。

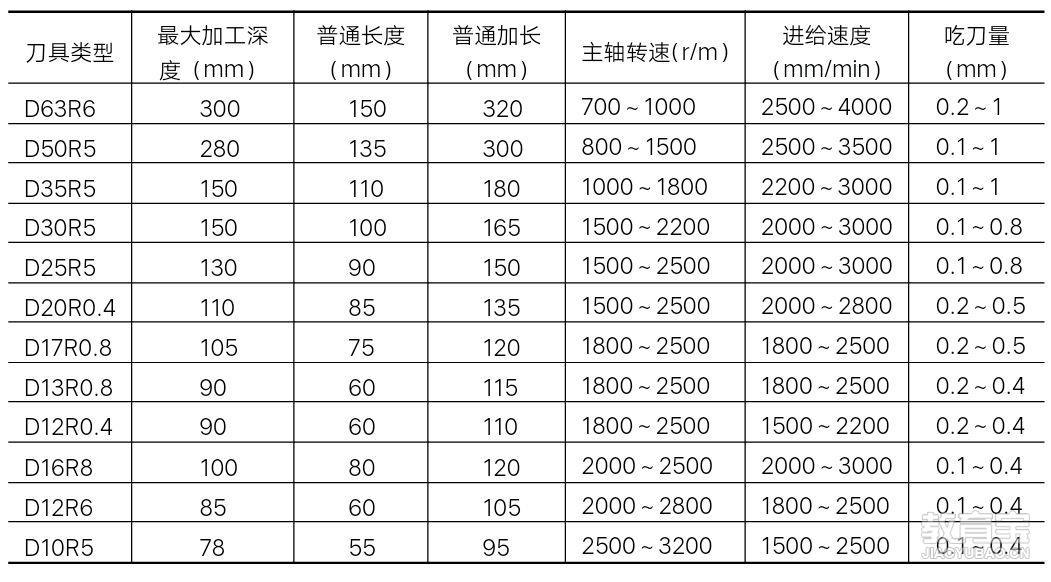

飞刀参数设置点评：(1)以上的飞刀参数只能作为参考，因为不同的飞刀材料其参数值也不相同，不同的刀具厂生产的飞刀其长度也略有不同。另外，刀具的参数值也因数控铣床或加工中心的性能和加工材料的不同而不同，所以刀具的参数一定要根据工厂的实际情况而设定。(2)飞刀的刚性好，吃刀量大，*适合模胚的开粗。另外，飞刀光陡峭面的质量也非常好。(3)飞刀主要是镶刀粒的，没有侧刃，如下图所示。

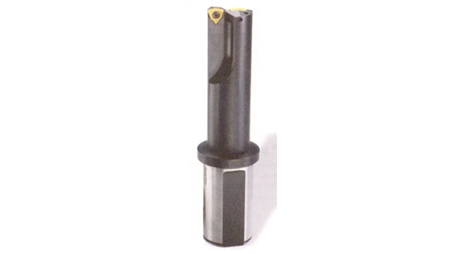

飞刀

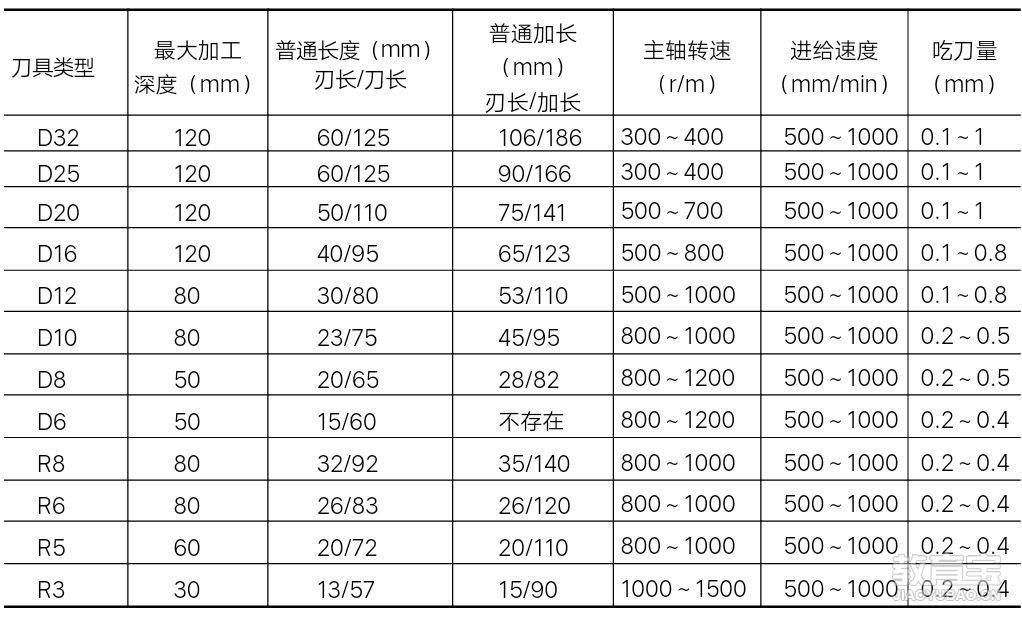

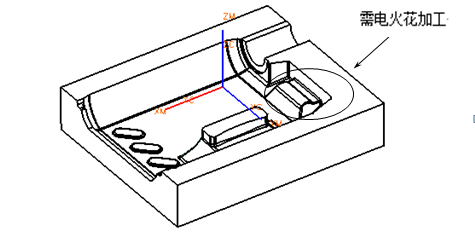

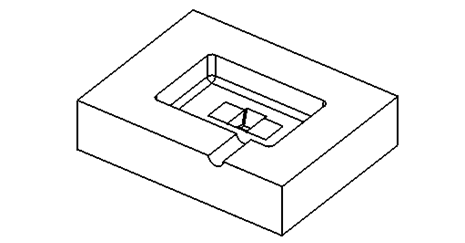

合金刀参数设置点评：(1)合金刀刚性好，不易产生弹刀，用于精加工模具的效果*好。(2)合金刀和白钢刀一样有侧刃，精铣铜公直壁时往往使用其侧刃。数据设备的认识与使用模具加工中，常用的数控设备有数控铣床、加工中心（数控铣床和加工中心统称为电脑锣）、火花机和线切割机等。电脑锣主要由机身、工作台、主轴、面板和夹具等组成。加工中心与数控铣床的*大区别就是加工中心具有自动换刀装置，能极大地提高加工效率。在电脑锣上装上刀具，对好刀后就可启动机床切削工件了。电脑锣工作时，主轴转动，工件台带动装夹在工作台上的工作沿X轴、Y轴、Z轴或非平面运动。但并非所有的模具都能由电脑锣直接完全加工出来，有时还需要火花机或线切割机。如下图所示的模具。由于某些部位用电脑锣无法加工出来，故需要使用火花机进行加工。

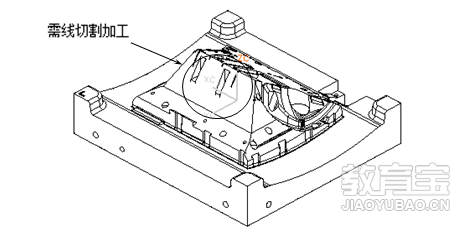

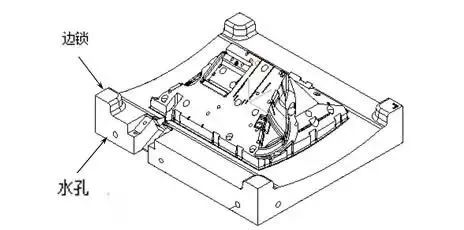

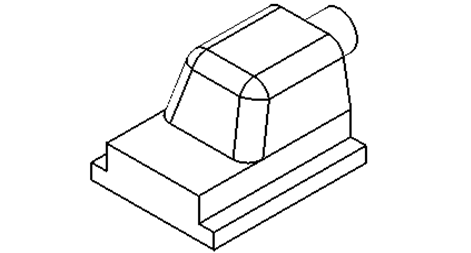

需要电火花的模具如下图所示的模具，为了提高生产效率，也需要使用线切割机进行加工。

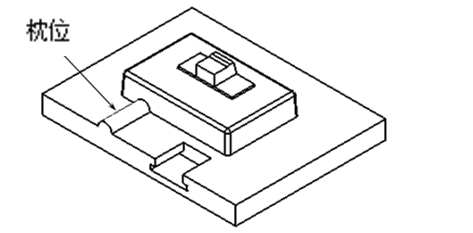

需要线切割的模具点评：很多数控编程初学者认为无须了解火花机或线切割机，这种想法是非常错误的。因为只有非常清楚地了解火花机和线切割机的加工工艺知识，才能编写出合理刀路，提高生产效率和减少错误。模具结构的认识编程者必须对模具结构有一定的认识，如模具中的前模（型腔）、后模（型芯）、行位（滑块）、斜顶、枕位、碰穿面、擦穿面和流道等。一般情况下前模的加工要求比后模的加工要求高，所以前模面必须加工得非常准确和光亮，该清的角一定要清；但后模的加工就有所不同，有时有些角不一定需要清得很干净，表面也不需要很光亮。另外，模具中一些特殊部位的加工工艺要求不相同，如模具中的角位需要留0.02mm的余量待打磨师傅打磨；前模中的碰穿面、擦穿面需要留0.05mm的余量用于试模。如下图所示列出了模具中的一些常见结构。
