UG10.0升级到UG10.035版本后报告短刀路用不了？

2022/7/30 10:11:07

报告短刀路升级后用不了是因为UG10.035版本需要添加一个环境变量才可以正常使用，详细步骤如下:

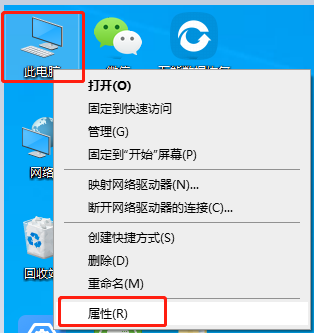

1、在桌面【右键】--【我的电脑】--【属性】，如下图：

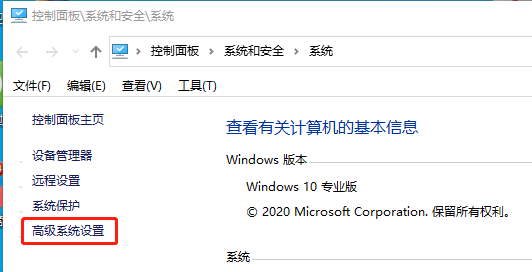

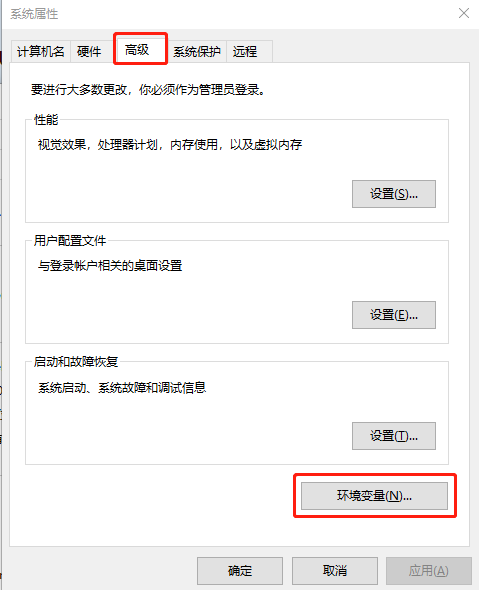

2、选择【高系统设置】--【高级】--【环境变量】，如下图：

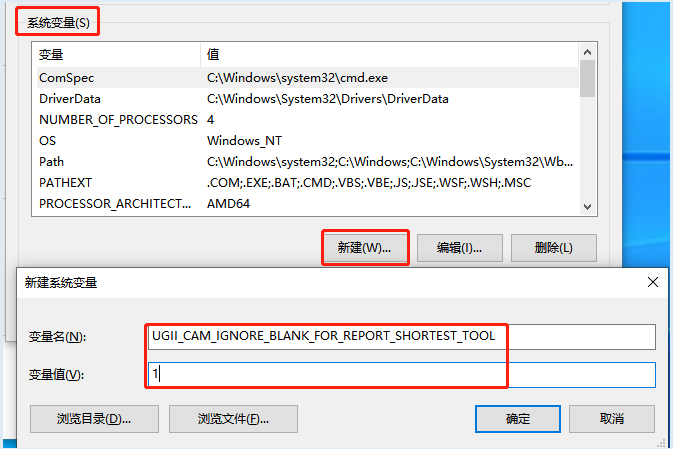

3、新建系统变量，变量名=

【UGII_CAM_IGNORE_BLANK_FOR_REPORT_SHORTEST_TOOL】，变量值=【1】，如下图：

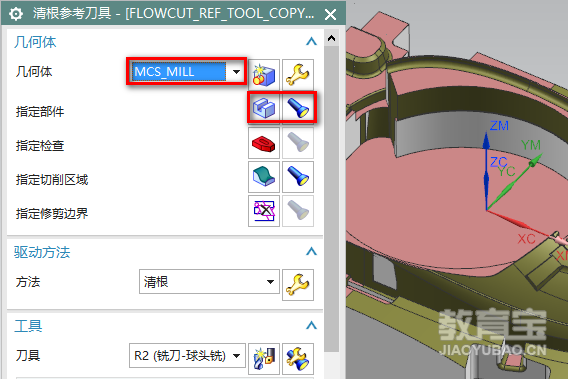

4、在加工计算时候不要选择Workpiece(几何体)用MCS，如下图：

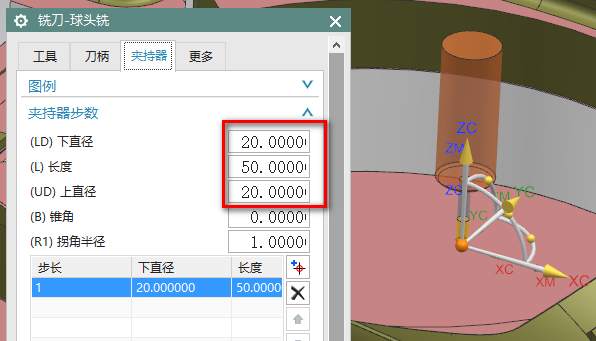

5、设置好夹持器、如下图：

6、刀路生成后，选择程式【右键】--【刀轨】--【报告最 短刀长】

7、此时加工所需的刀路就能计算出来了
