UG模具设计结构教程 经典的螺纹模具结构解析

作者：潇洒网校 来源：潇洒网校 2022/8/1 14:11:18

— ，产品进胶方式：产品进胶方式有很多种，有搭底进胶，潜水进...

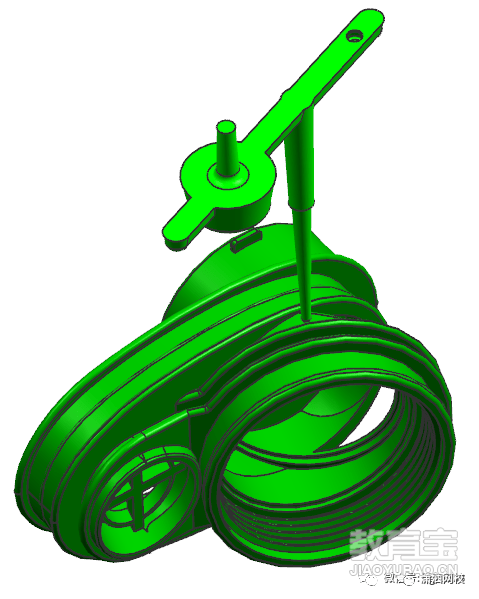

— ，产品进胶方式：产品进胶方式有很多种，有搭底进胶，潜水进胶， 直接浇口，牛角进胶，侧进胶，点进胶等，此产品外观要求严格，效率要求高，本套模具采用细水口进胶，如下图所示：

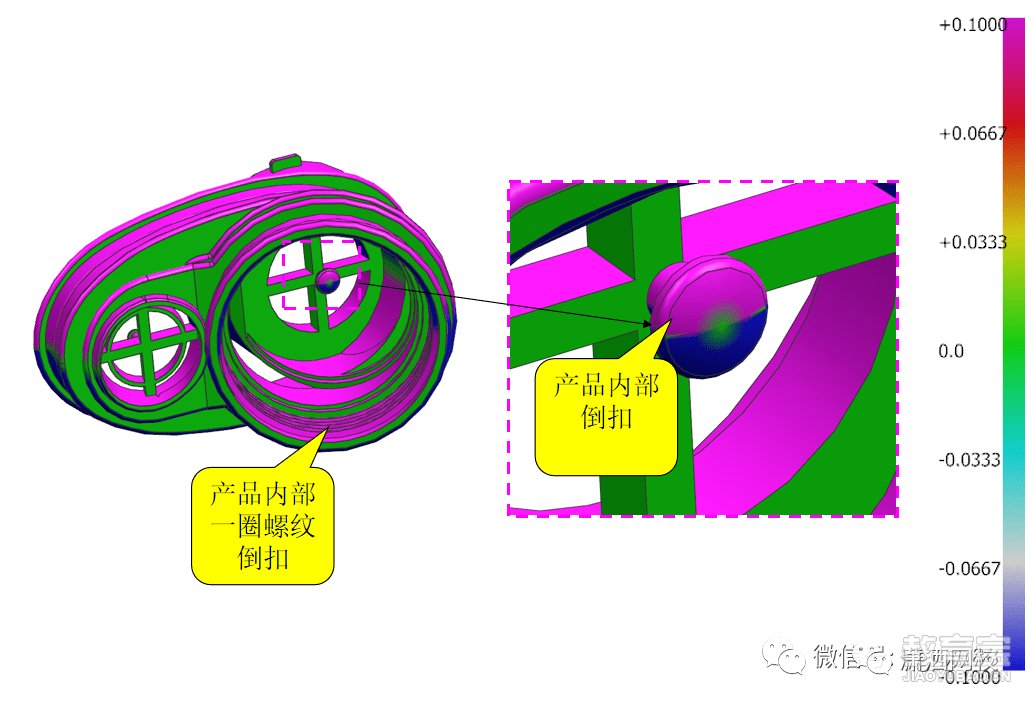

二， 通过斜率分析可以看出，产品在左右方存在倒扣，在右边的倒扣内部有一圈螺纹倒扣，在螺纹倒扣内部还存在一处倒扣，产品在左边也存在倒扣，倒扣内部还存在倒扣，分析结果如下图所示：

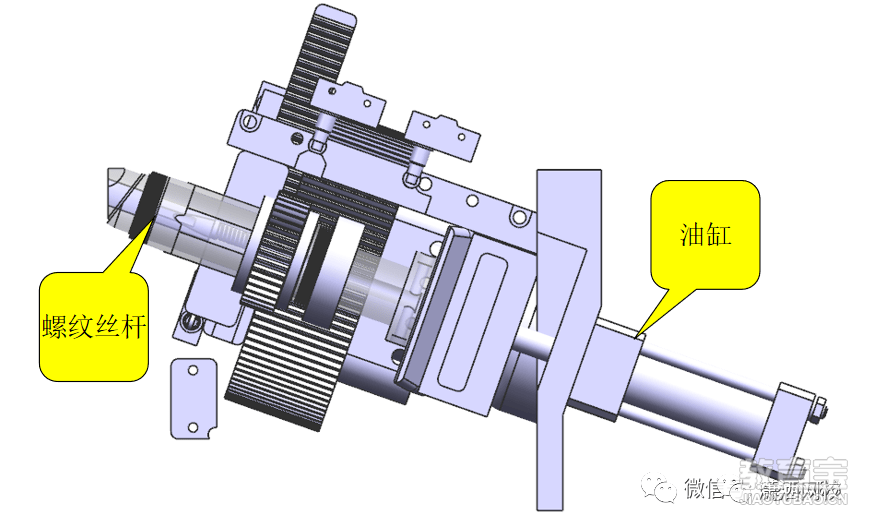

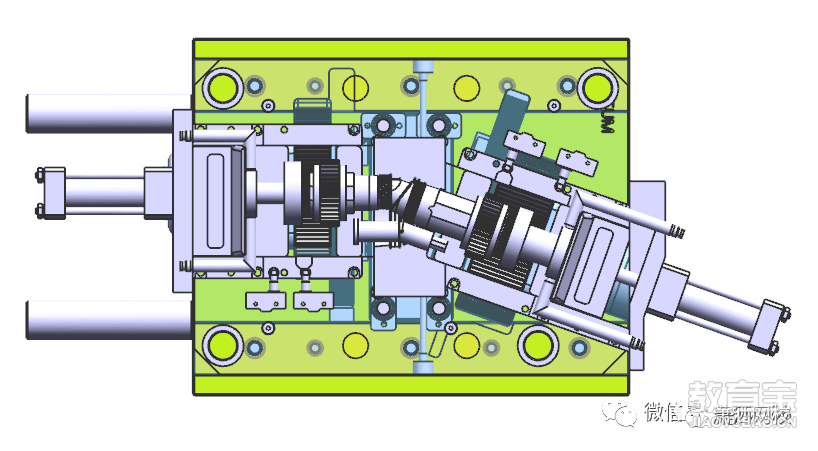

三、产品右侧面有一周的螺纹，螺纹里面也有倒扣，螺纹部分设计绞牙的结构，里面倒扣由于受到空间限制，可以考虑设计成行位带T槽的结构，结构设计要点 （1）行位的驱动方式，此产品行位驱动方式是利用油缸加液压马达加齿条的驱动方式，设计时要注意齿轮的模数一定要相等。要分清螺纹是左旋螺纹还是右旋螺纹，螺纹旋转的圈数，以及螺距。如下图所示：

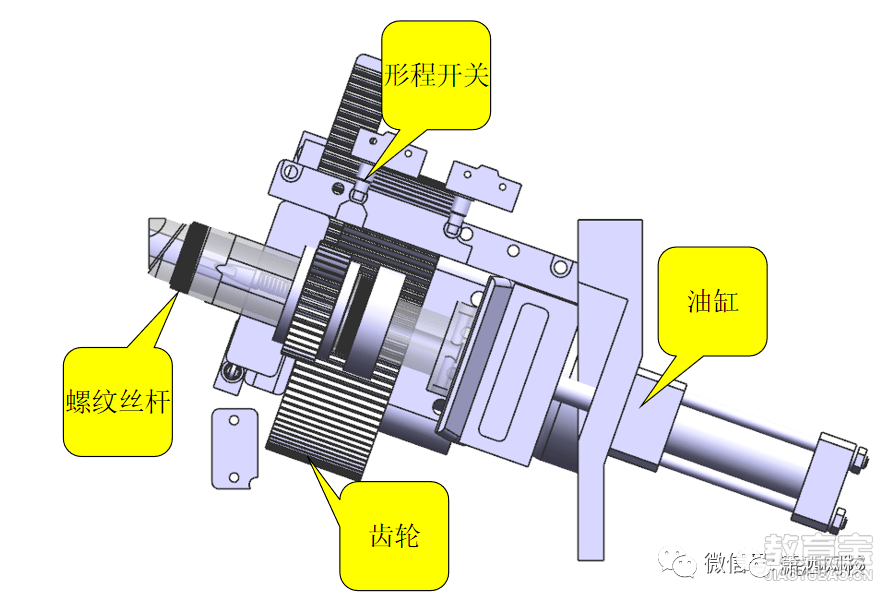

（2）此机构的限位一定要精准，否则齿条跟齿轮的配合不一致如下图所示：

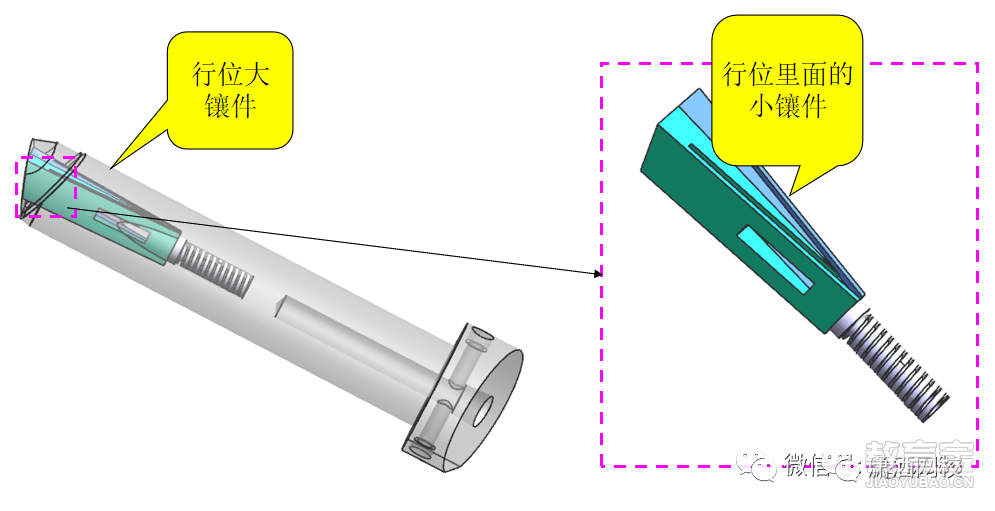

四， 此产品内部小倒扣在空间有限的情况下采用T形槽连接，此机构设计巧妙，在行位镶件内部设计了一个小镶件，镶件上面安装了一只弹簧，当滑块往后运动时，弹簧释放弹力，迫使里面的小镶件往里面内缩，达到出模效果如下图所示：
