UG12.0插头的3D模型建立

作者：潇洒网校 来源：潇洒网校 2022/8/2 13:42:08

本次用UG12.0创建二脚插头模型，用到的主要命令：拉伸，倒...

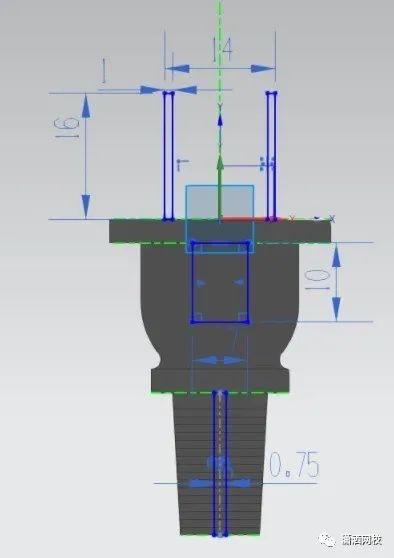

本次用UG12.0创建二脚插头模型，用到的主要命令：拉伸，倒圆角模型的主体轮廓可以通过二个正交平面的拉伸，进行布尔并集得到。以XY面作为拉伸截面线的草绘平面，在草绘中画出插头较宽一面的截面轮廓线。如图所示。

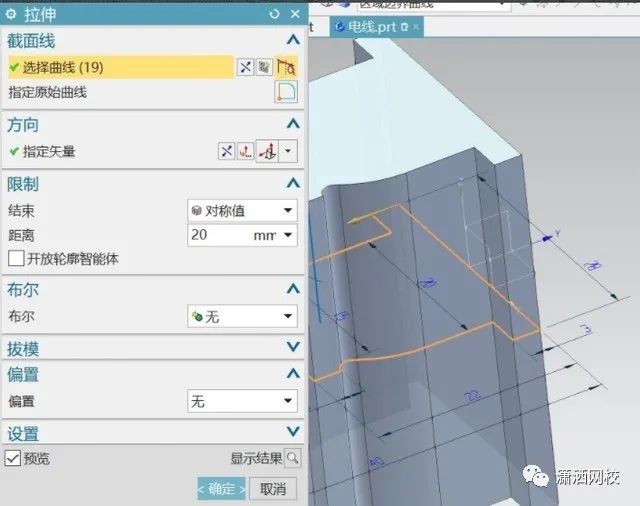

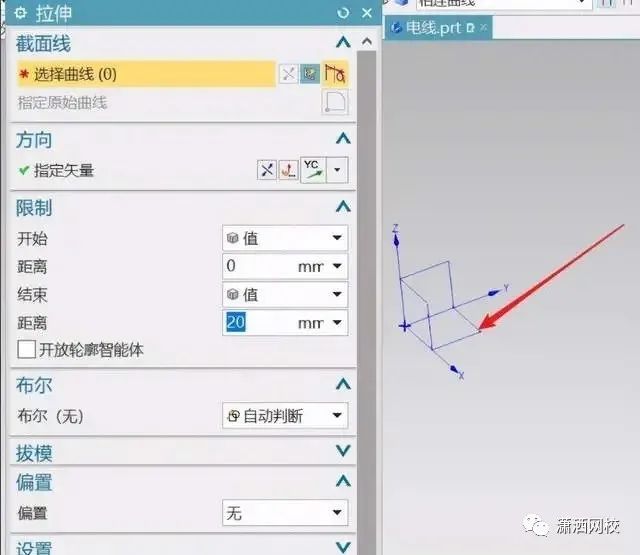

拉伸对话框中，将限制方式更改为对称，距离为20；如图所示。
以YZ面作为拉伸截面线的草绘平面，在草绘中以X轴为中心线画出插头另一面的截面轮廓线。如图所示。

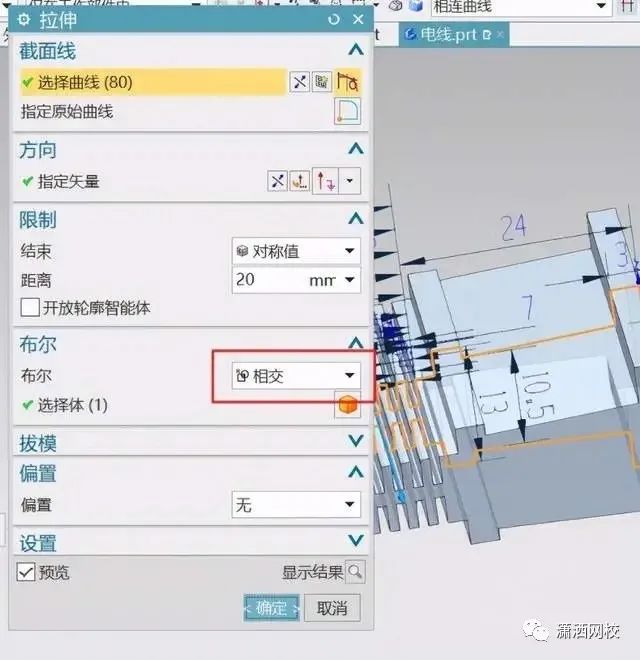

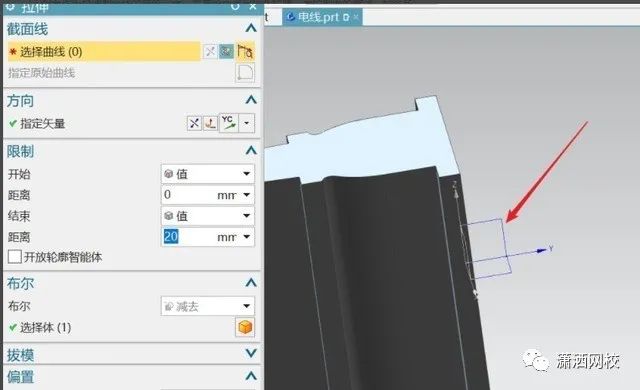

拉伸对话框中，以对称的方式拉伸20CM的距离，布尔方式选择为相交。确定后得到插头模型的基本体。
以XY面作为草绘平面，画出插头较宽一面上的结构轮廓线。如图所示。

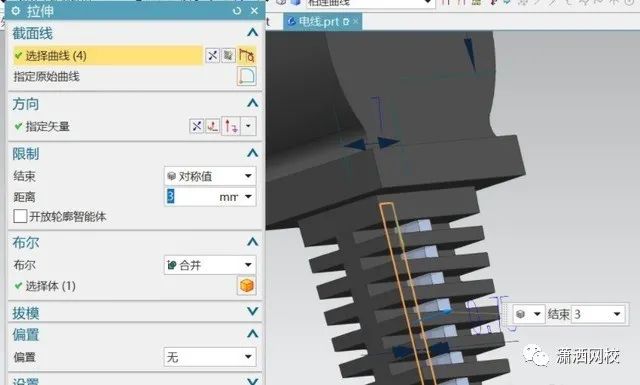

用拉伸命令，选用上步草图中的1.5宽的矩形作为拉伸截面线进行对称拉伸，距离为3，布尔为合并；如图所示。
