UG12.0利用阵列增量进行组件的渐变造型

作者：潇洒网校 来源：潇洒网校 2022/8/2 13:43:53

模型的组件为一块两边开孔的薄板，在草图中绘出组件的截面轮廓线...

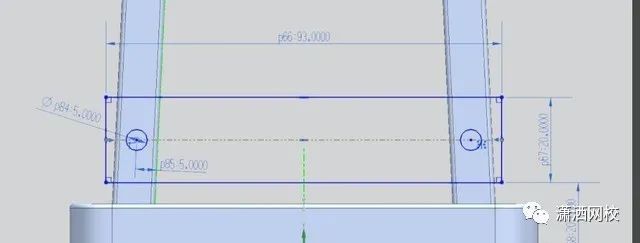

模型的组件为一块两边开孔的薄板，在草图中绘出组件的截面轮廓线，其中由一个矩形和二个圆形构成，注意各元素要进行尺寸完成全约束。拉伸的厚度为3CM如图所示。

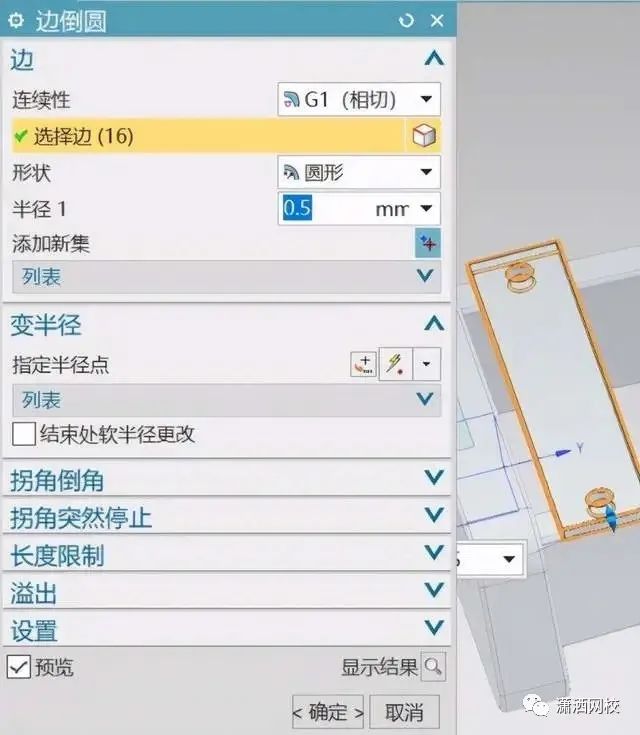

用倒圆角命令，对组件的所有轮廓边倒半径为0.5的圆角；如图所示。

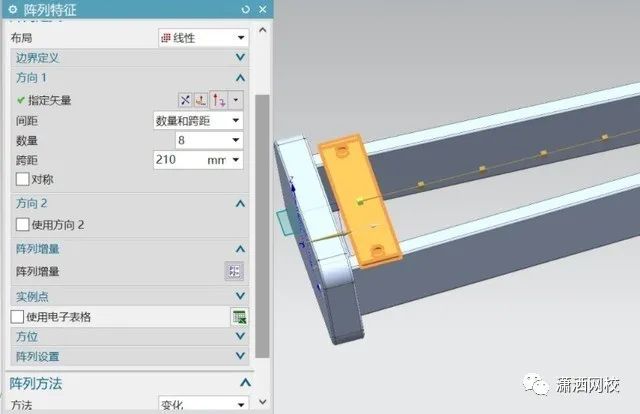

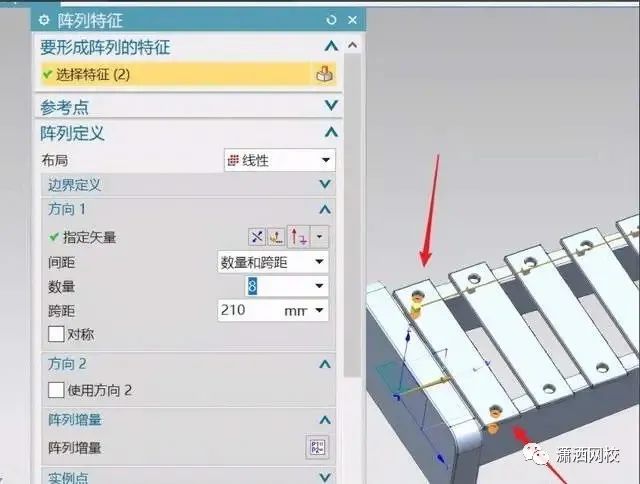

选用阵列特征命令，选择上面创建的组件（包括倒圆角），向Y轴阵列，数量为8，跨距为210.确定，可得到一组大小相同的薄板造型。

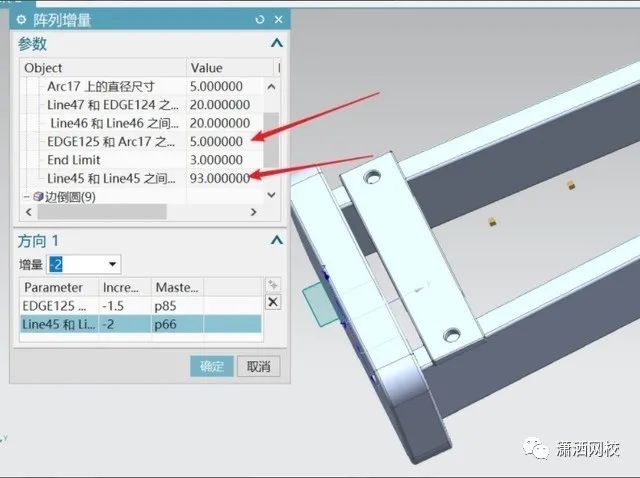

双击阵列特征，在对话框中点开阵列增量，将组件的长度和孔的定位项添加到增量中，分别给长度添加增量-2，给开孔定位添加增量-1.5.确定后即可得到组件渐变的造型。

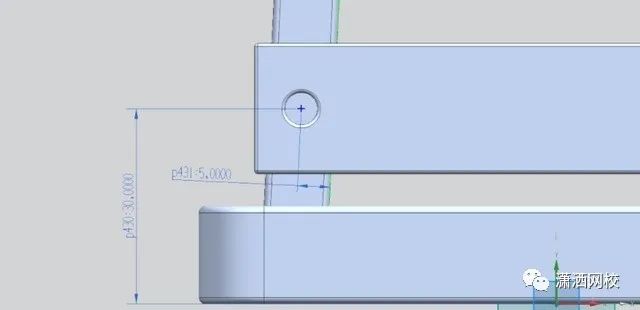

下面想要在开孔的组件中对另一组件配作开螺纹孔，在草图中绘出一个与开孔圆心重合的点，该点要用尺寸进行定位约束。如图所示。

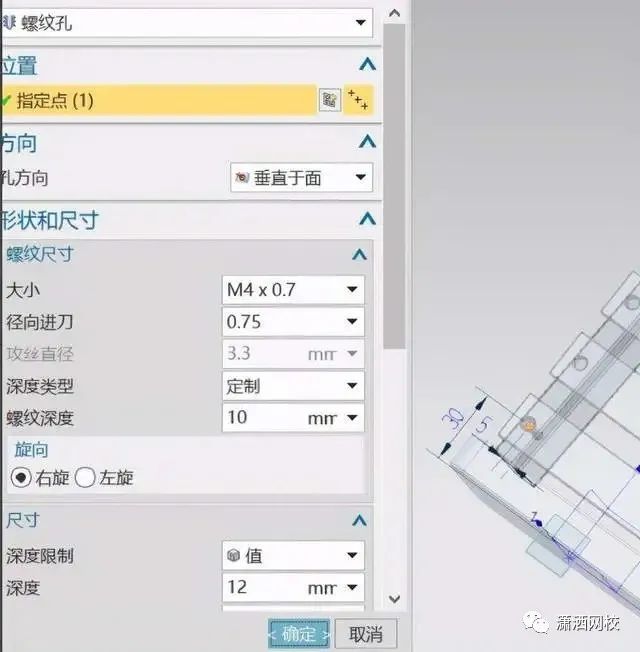

在建模模式中选用开孔命令，开孔的定位点为上步草图中的点。孔的样式为螺纹孔，其它参数如图所示。将得到的螺纹孔进行镜特征，使另一边得到相同的螺纹孔。
选中上步得到的两个螺纹孔，进行阵列特征，阵列的参数要与第3第4步的一致。其中阵列增量只需添加定位点的选项，增量值为-1.5.如图所示。用阵列增量进行渐变造型完成。
