分享高精密相机模具设计，设计师必学

作者：潇洒网校 来源：潇洒网校 2022/8/2 13:49:43

相机在生活中很常见，但是大家有知道相机模具是怎么开的吗？像这...

相机在生活中很常见，但是大家有知道相机模具是怎么开的吗？像这种高精密度模具设计还是有一定难度的。今天给大家分享一下之前设计的相机模具。

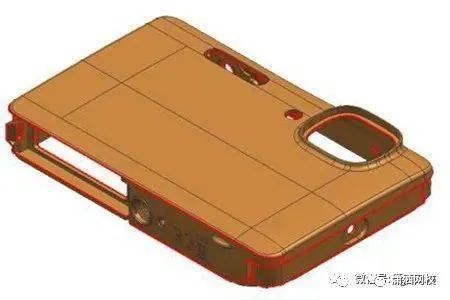

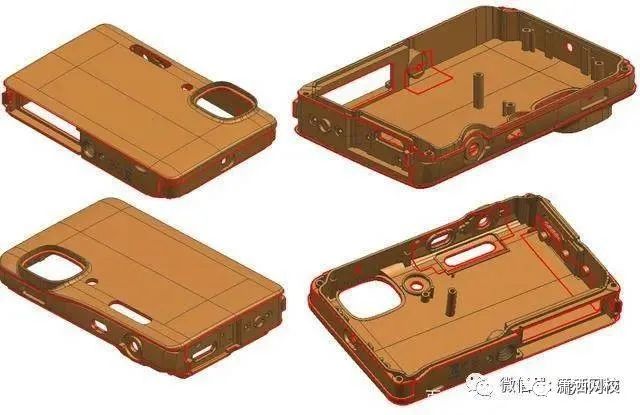

1.相机前模为外观面，其它在后模部分，具体如下图

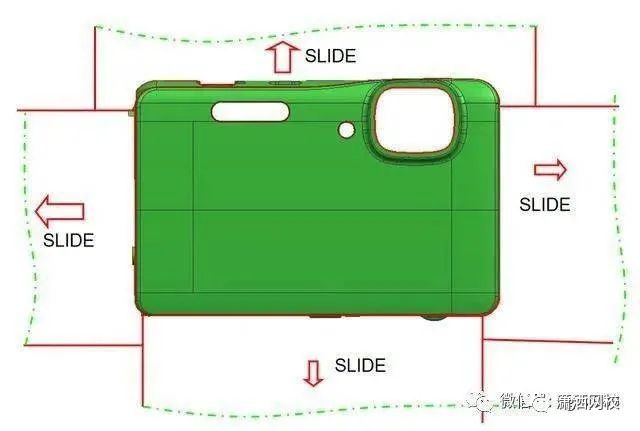

2.滑块的做法后模4个滑块为外观面，要与前模做抛光工艺孔。如下图所示

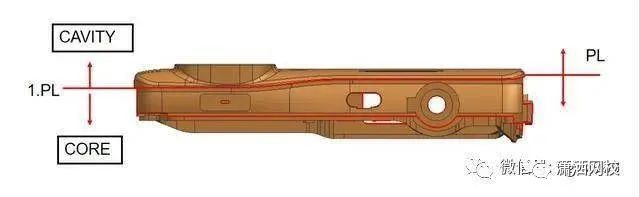

3.后模4个滑块的PL的衔接处，详细设计如下图。

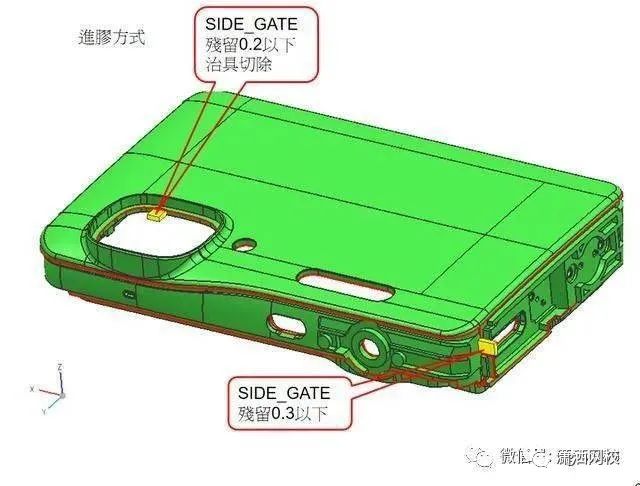

4.进胶方式的设计方案，大家可以参考下。这里我采取两个浇口进胶，细水口转大水口，一个做滑块浇口，做治具切浇口。大家觉得方案是否可行？

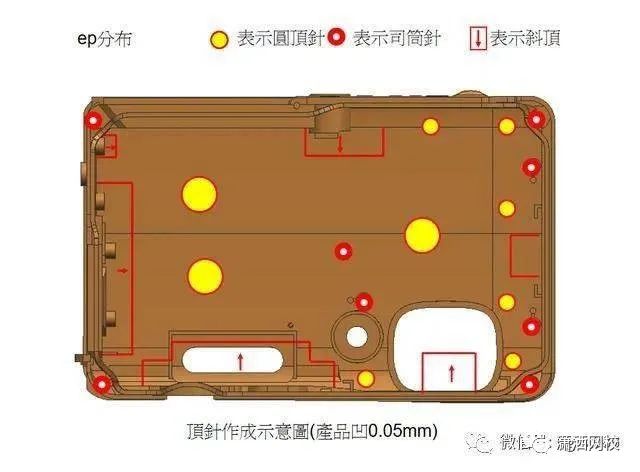

5.顶针斜顶的分布
