拉深模具设计经验分享

作者：潇洒网校 来源：潇洒网校 2022/8/2 13:50:02

因为拉深模一般来说不可能完全按照理论来走，很多东西理论是对的...

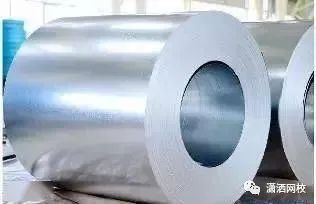

因为拉深模一般来说不可能完全按照理论来走，很多东西理论是对的就是搞不出来，需要试模多次，花费大量时间调试模具。下面给大家一些实战拉深模具设计经验，供大家参考： 选材 一般拉深件产品材料是由客户指定，但是同一种材料可能会有不同型号，比如冷轧板就分：08Al、08、08F、10、15、20号钢，如果选择不当就可能设计不出合格产品。

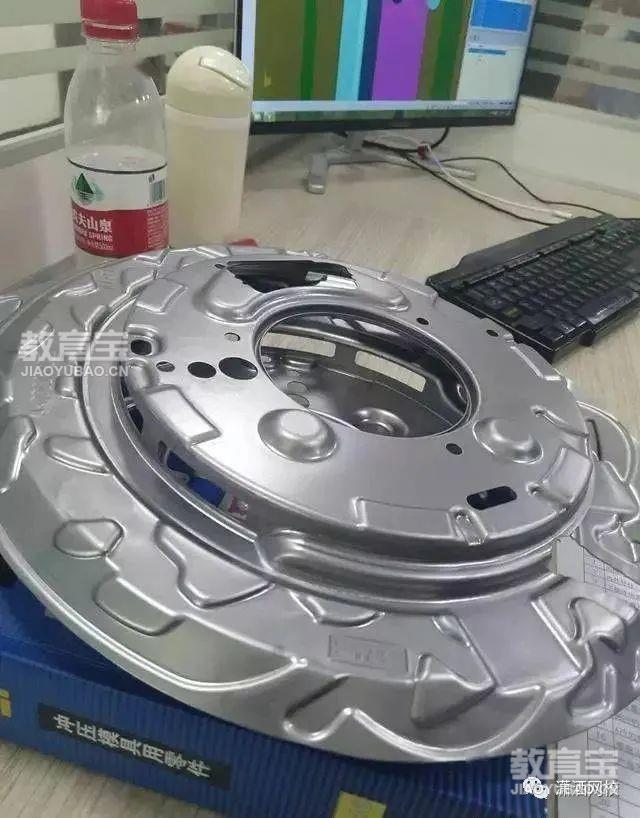

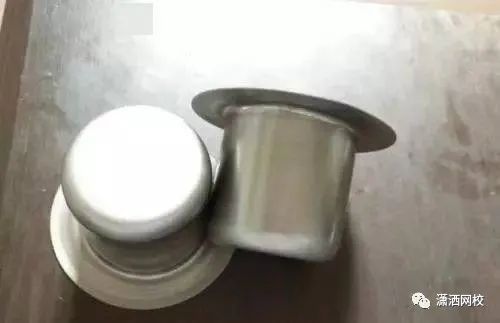

开毛坯料 一般规则且形状简单的回转体拉 深 产品，大部分都属于非变薄拉 深 ，可以直接根据其拉 深 前、后面积不变原则进行确定。如果是形状非常复杂的拉 深 件，有时可能材料会出现严重的流动而变薄，一般无法精确计算其开料尺寸，都是事先用3D展开预估，也就是所谓的试料。

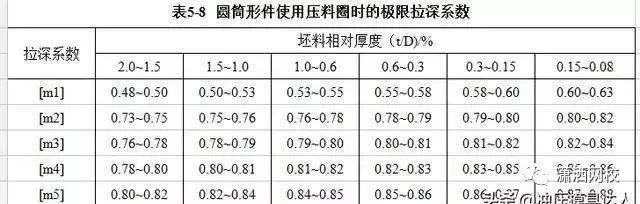

拉 深 计算系数 拉 深 系数非常重要，一个拉伸件需要分几步拉 深 才能保证不出现开裂、起皱等问题都需要用拉 深 系数公式进行计算。是拉 深 工艺核算中的首要工艺参数之一，一般用它来决议拉 深 的次序和次数。 但是，拉 深 系数也不是固定不变的。 影响拉 深 系数m的因素比较多，其中包括： 材料型号、厚度、拉 深 结构类型、拉 深 次数、拉 深 速度、拉 深 镶件圆弧过度大小等等。 不过，一般都可以查表进行大概计算。

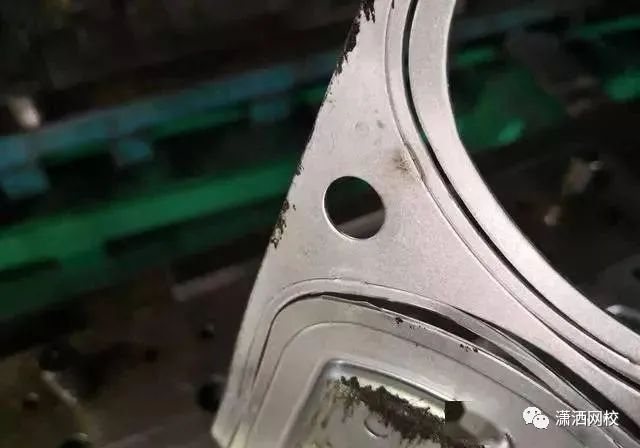

拉 深 常见试模问题 拉 深 件在调试模具过程中经常会遇到拉裂、起皱等问题。如果出现拉裂，需要考虑材料流动问题，可以在凹模上涂润滑油(不要在凸模涂)，或者在产品靠凹模一面覆0.013--0.018mm的薄膜。
拉 深 件总之是比较有技术含量的模具类型，不管是对设计、加工、组装、还是调试都是一个挑战，需要十分谨慎。
