模具设计中滑块和镶件的“T槽”结构和“轨道法”算法行程

作者：潇洒网校 来源：潇洒网校 2022/8/2 13:50:21

一 模具设计中成型镶件与行位座的联接是固定的，通常用“冬菇头...

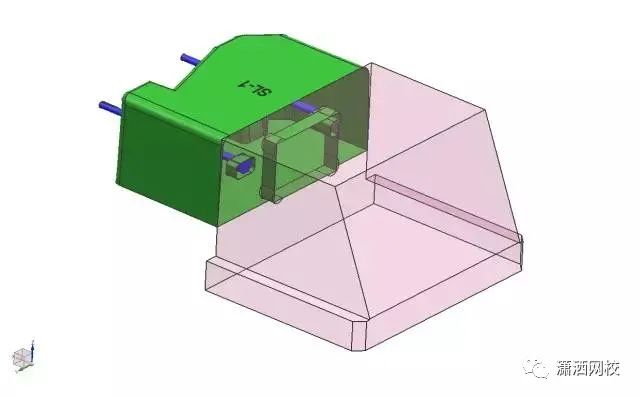

一 模具设计中成型镶件与行位座的联接是固定的，通常用“冬菇头”来联接和定位，然后用螺丝锁紧，如下图A，图B两种模式
图A
图B

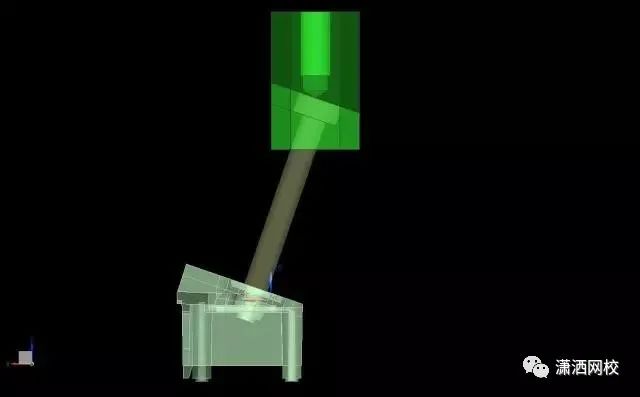

图C

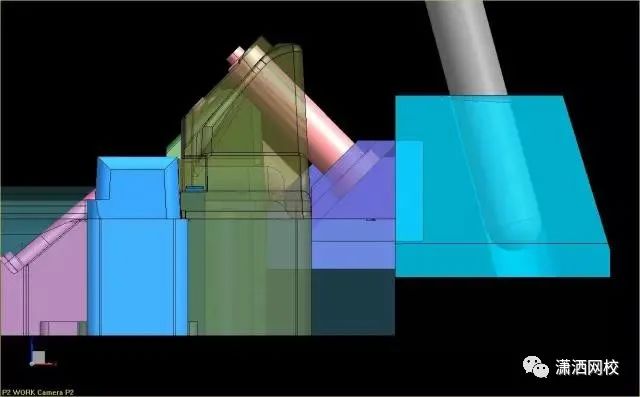

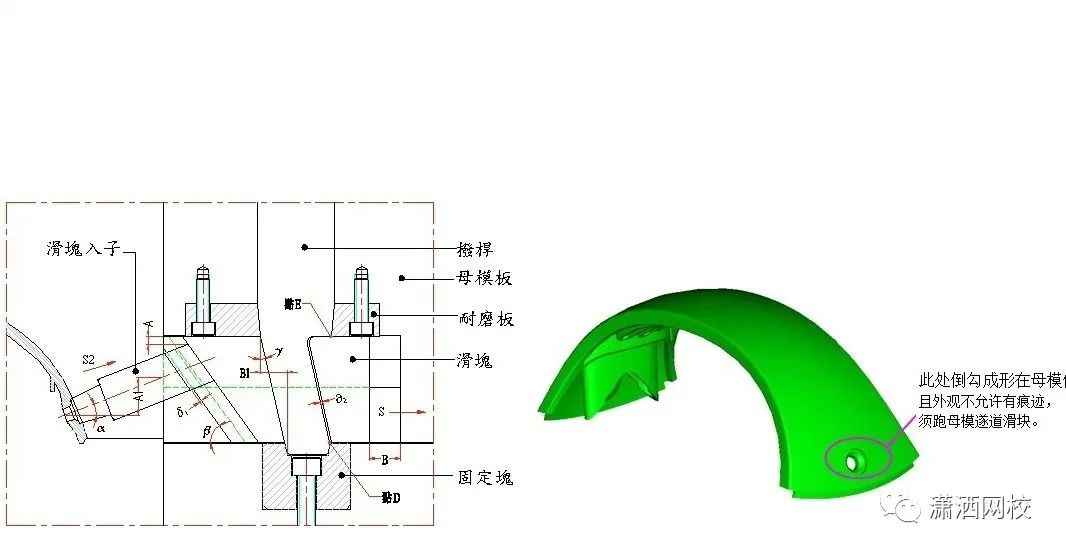

图D 三 下图E中，这个前模斜行位改成“T”结构，加工更简单 图E

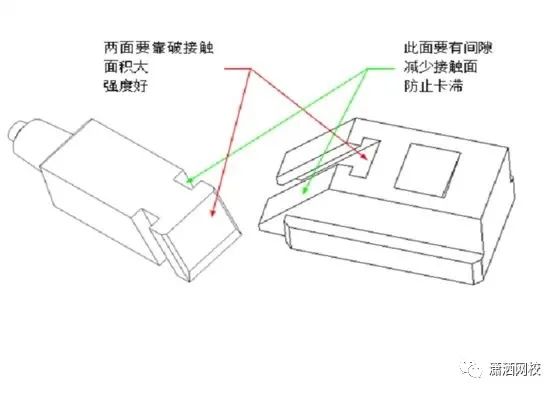

四 “T”槽机构的设计还要注意如下两点：如下图F

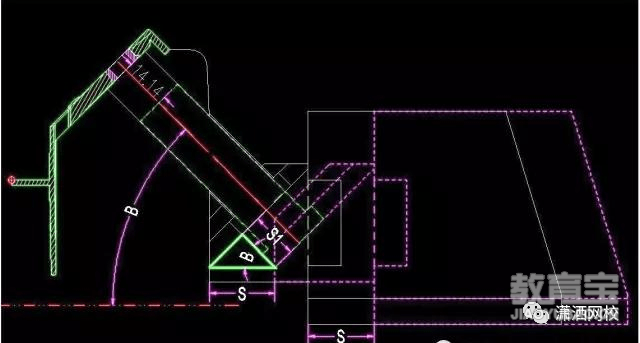

图F 五 对于“T”槽机构的行程计算： 斜针与水平和夹角B 行位的行程为S（如图G） 研究斜针的行程，可以选杯头与斜面相帖的圆心为对象，这点的行程就是针的行程，由于针是在隧道中滑动，所以圆心的轨迹是隧道中心线，又因为针始终在“T”槽中滑动，所以圆心的轨迹在移动的的T块面上；故行位移动S后，斜针抽出S1 这一结论可以叫：“轨道法”算行程，模具设计中用途很大
