看错了一个标注，公司可能要赔上百万！

作者：青华模具来源：青华模具 2022/8/20 17:28:11

来源：机加小诸葛前段时间看到一个帖子说是做了一批活，大径做...

来源：机加小诸葛

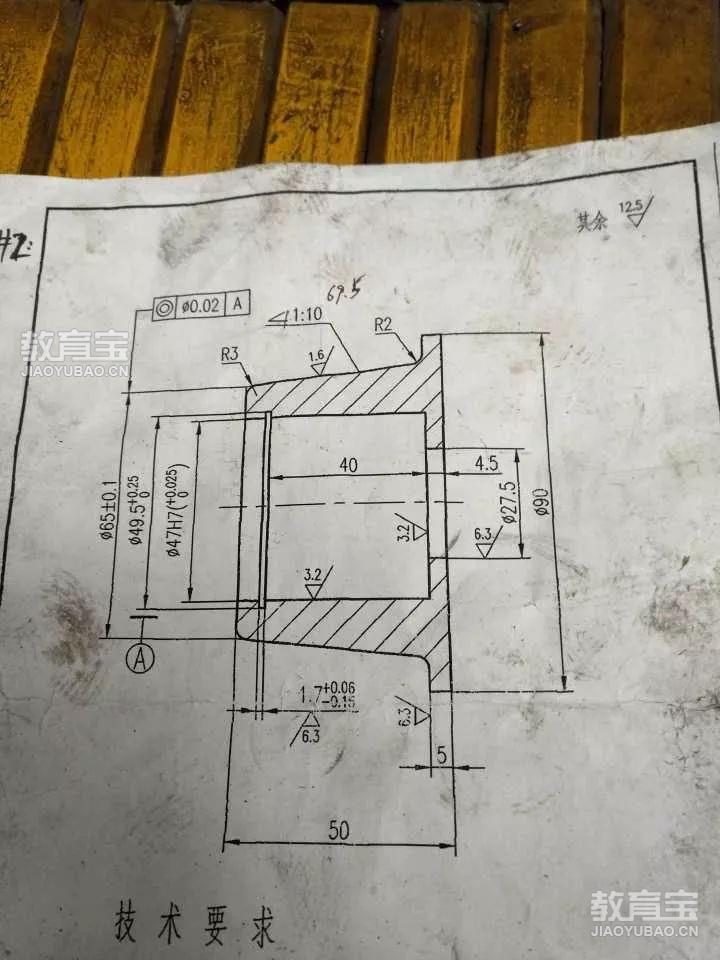

前段时间看到一个帖子说是做了一批活，大径做到69.5，结果报废了，客户说大径小了一半。我们也都知道，如果这种工件甲方要得急，一旦返工很可能就会影响甲方公司的加工进度，闹不好就会赔上百万的违款。

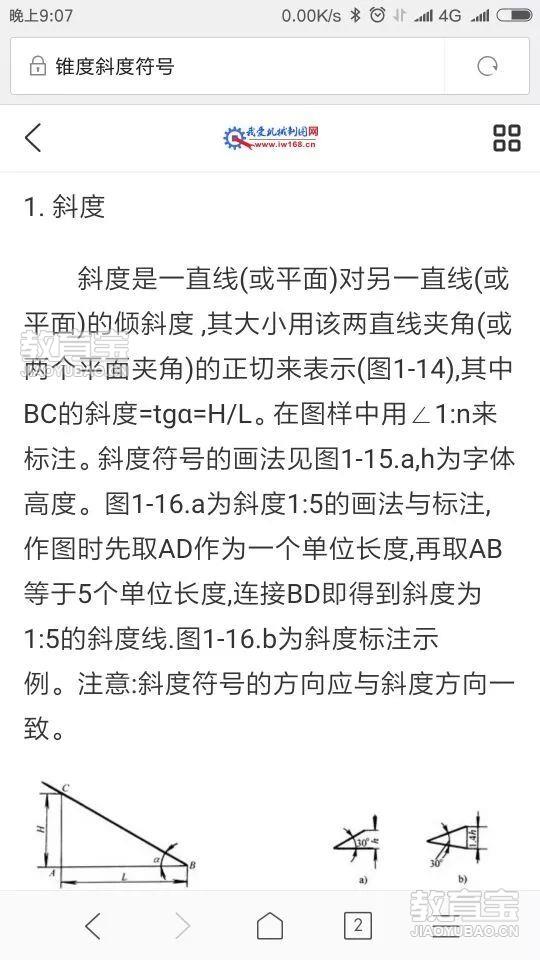

我们先来看看这个两个标注的区别和计算方法 ▼

来源于百度看完这个帖子我就想起刚进厂的时候，师傅就一直让我标图纸时，有角度一定把角度标出来，因为很多时候习惯把长度和两个直径标了就完事了，每次出现这种情况师傅就训我不标角度。今天看到这个帖子，突然觉得师傅真是用心良苦，但凡这张图纸标有角度，就不会出现这么大的损失了。其实很多工厂的工人只管干活，这图的标注也没啥错误，只是干活的对不常见的符号理解没透彻而已，在没有标角度的情况下，工人按照常见的理解就把活干啦，连我刚才乍一看都以为图纸是SIN值来的，原来是TAN值，所以看图的时候一定不能马虎！马虎！马虎！

另外公司的设计非常不严谨，机加工那块审图人员也很不严谨，这种活需要车锥度的话就应该详细标准尺寸和角度，车间的那些工厂并没有电脑可用，而且他们车间加工人员对于倒角的大小，他们有时候自己都懒得算。这种重干一批是小事，如果耽误甲方货期严重的要赔偿巨额违款，说不定还会流失客户，还容易在圈子里形成不好的评价，可谓是偿不得失。所以干我们机械这行的，平时真的要谨慎！谨慎！再谨慎！因为设计画图导致错误，赔钱事小，被判如狱真是得不偿失，别以为真是说说而已。作为设计人员一定要严谨：尽量严格按照图纸标准，多为车间加工人员考虑一下，尽量清晰简明化，多给乙方传3D图纸，这样能尽量避免错误的发生几率。作为加工人员：看图千万不能马虎，不确定的地方一定要问，千万不能嫌麻烦。在弄不清图纸标注的前提下，不可盲目的加工，会出现批量报废的。不确认好规格千万不要开工，就算前期麻烦点也别偷懒，就算开工也一定要有样品，千万别没有样品就迷之自信的干完一批活。声明：本文所用视频、图片、文字如涉及作品版权问题，请第一时间告知，我们将立即删除内容！ ☞☞ 拒绝混日子就来青华学习吧！
