NX2206-小知识检查几何体微小与未对齐

作者：优胜模具培训学校来源：优胜模具培训学校 2022/9/30 17:36:54

进后处理群微小此功能在以下范围内搜索所有微小的体、面、边或...

进后处理群

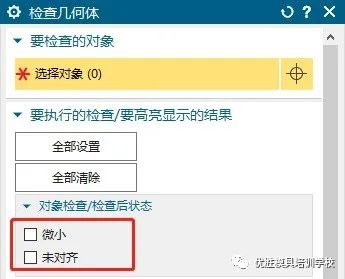

微小此功能在以下范围内搜索所有微小的体、面、边或曲线：包裹框对角线长度小于指定距离公差的对象 - 曲线、边和体表面积小于指定距离公差平方值的面面积与周长之比（即 2 倍面积除以周长）小于指定距离公差（这可以用来检测长条面）的面微小几何体的事件数量在“信息”窗口中报告。要在图形窗口中高亮显示微小对象，单击“高亮显示结果”对话框中的“微小的”选项。

注释: 微小对象不一定是问题。它们会导致 CAM 下游应用模块中出现问题，尤其是当微小对象为面时。应当仔细检查微小对象以确认导致微小对象的状况。未对齐此功能检查所有与 WCS 接近正交但又不是与之正好对齐的选定几何体。要检查相对于其他某个坐标系的正交对齐，则从主菜单条更改 WCS。此测试用于直线、圆、圆柱、圆锥、复曲面以及扫掠和旋转的曲面。

对于每种对象，获得矢量的方式如下：直线 - 直线方向矢量圆弧和圆 - 矢量垂直于曲线圆柱、圆锥、环面、旋转曲面 - 轴矢量拉伸曲面 - 拉伸矢量矢量与 XC 、YC 或 ZC 几乎平行但又不是正好平行的对象被标记为未对齐。如果角的度数小于输入角度公差（阈值公差），且角的弧度数大于固定分辨率值 0.0001，则认为轴矢量未对齐。对大于阈值公差的角度（如 90 度），不考虑进行未对齐测试。小于分辨率公差的角被认为没有问题 - 没有未对齐。未对齐几何体的事件数量在“信息”窗口中报告。要在图形窗口中高亮显示未对齐几何体，单击“高亮显示结果”对话框中的“未对齐”选项。

注释: 此检查仅供咨询。它对于检查模型是否正交很有用。
