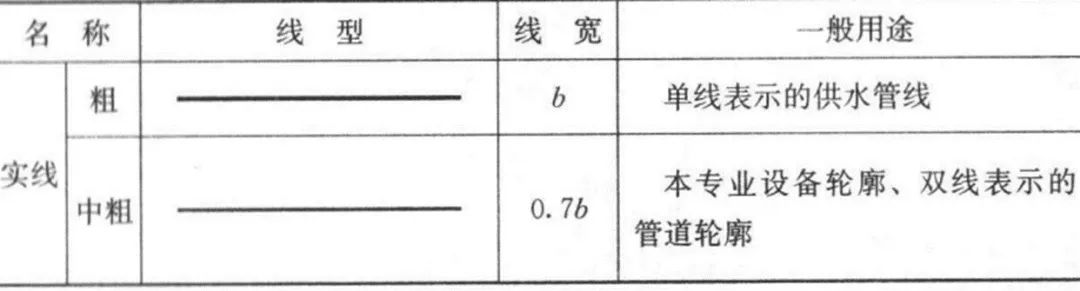

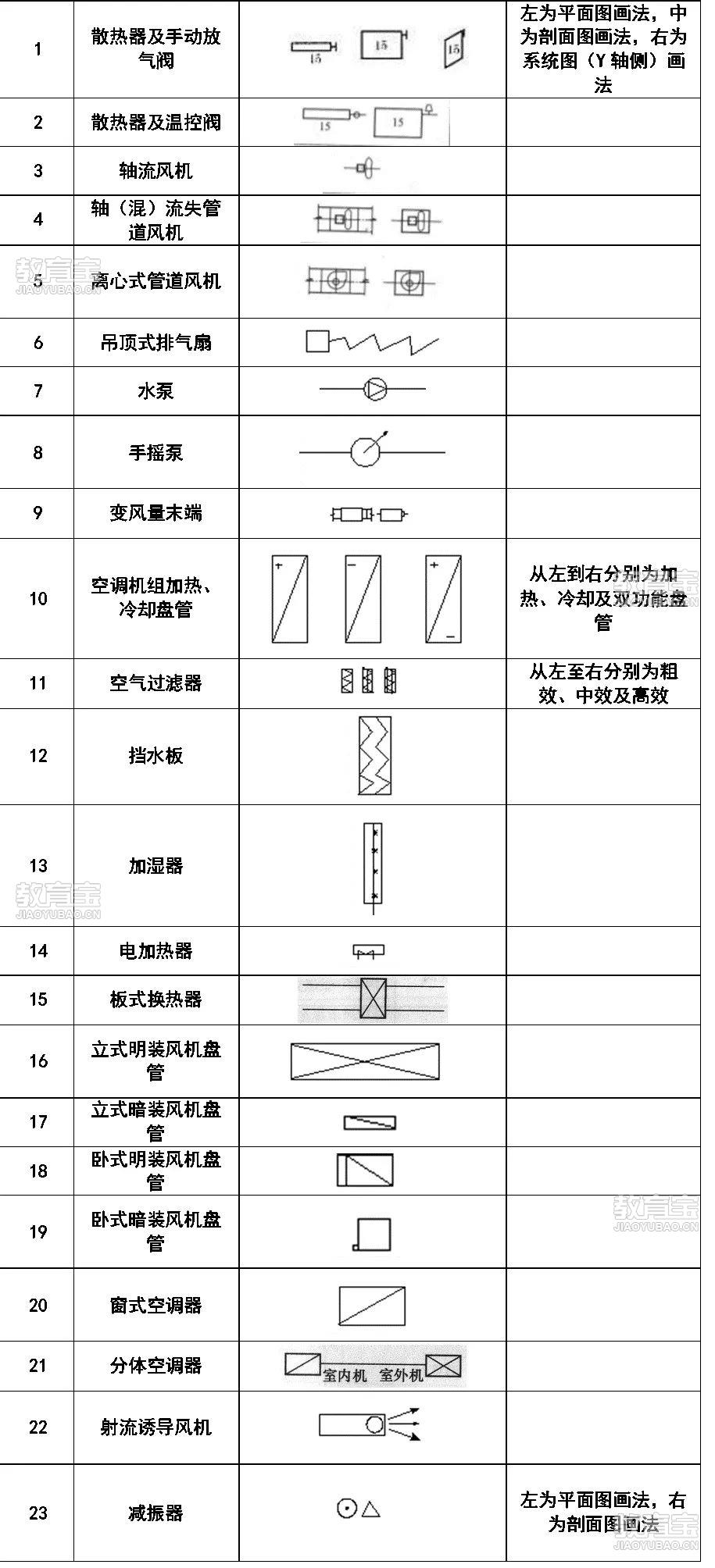

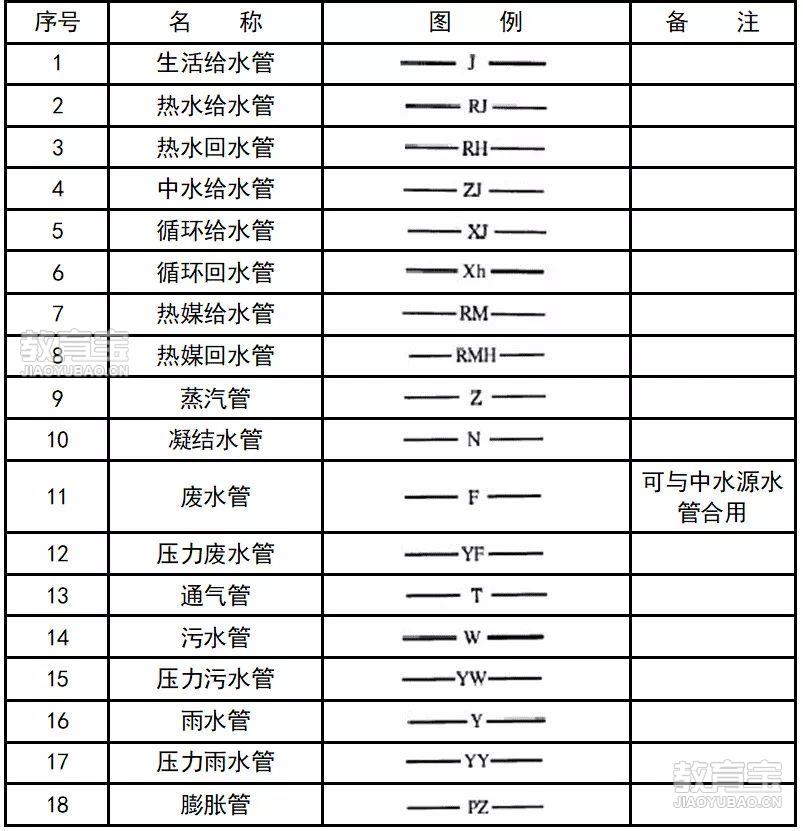

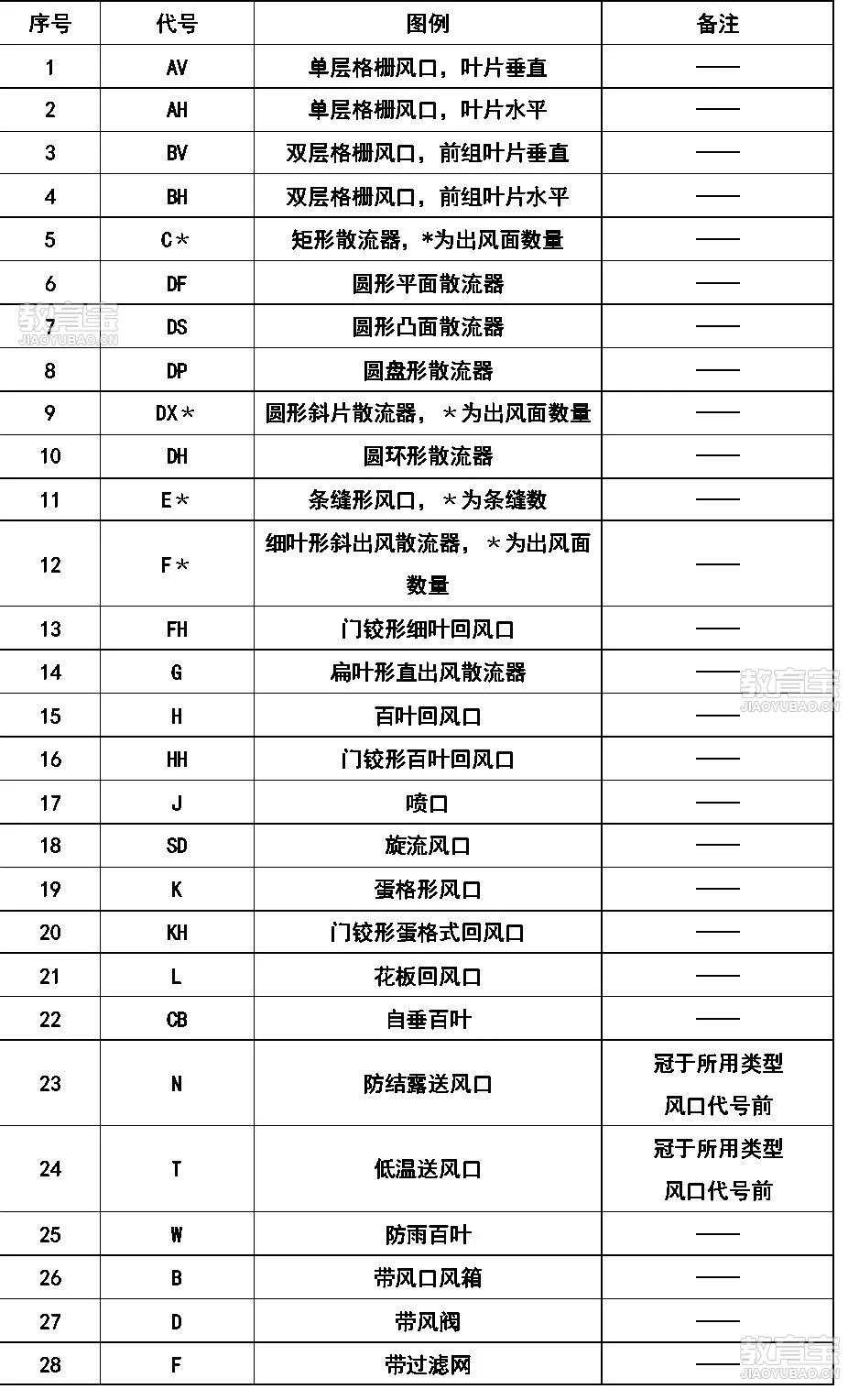

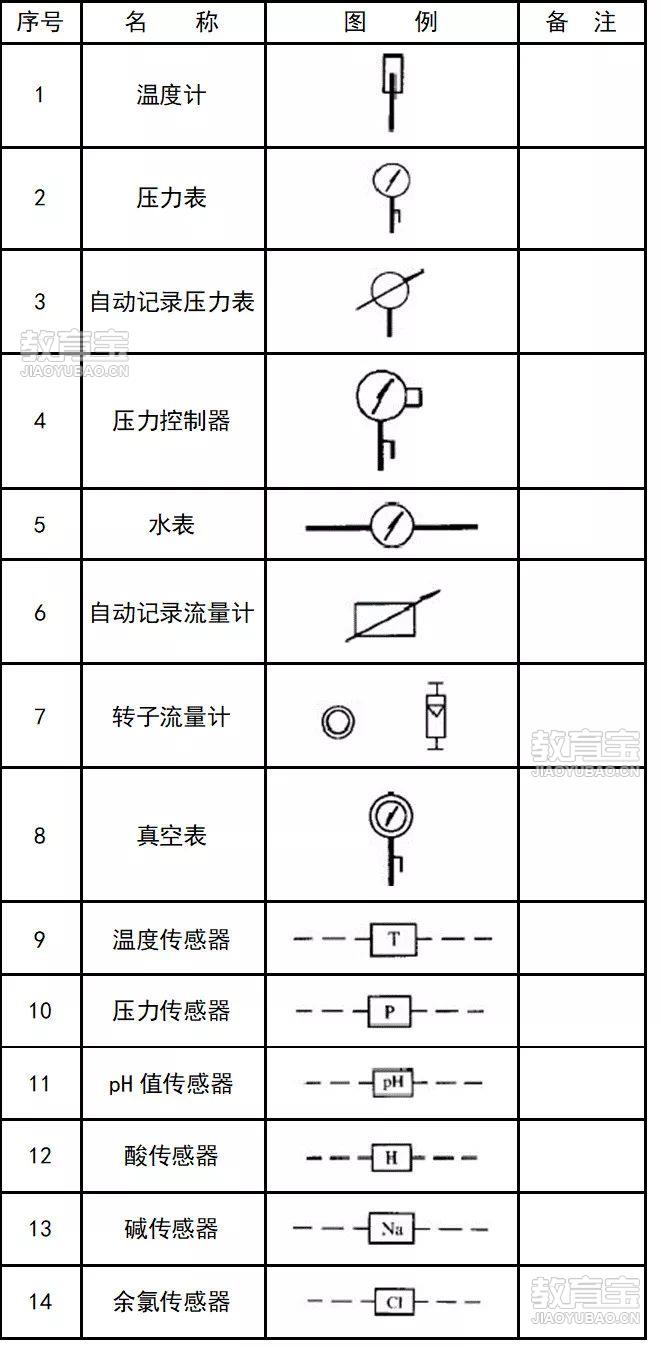

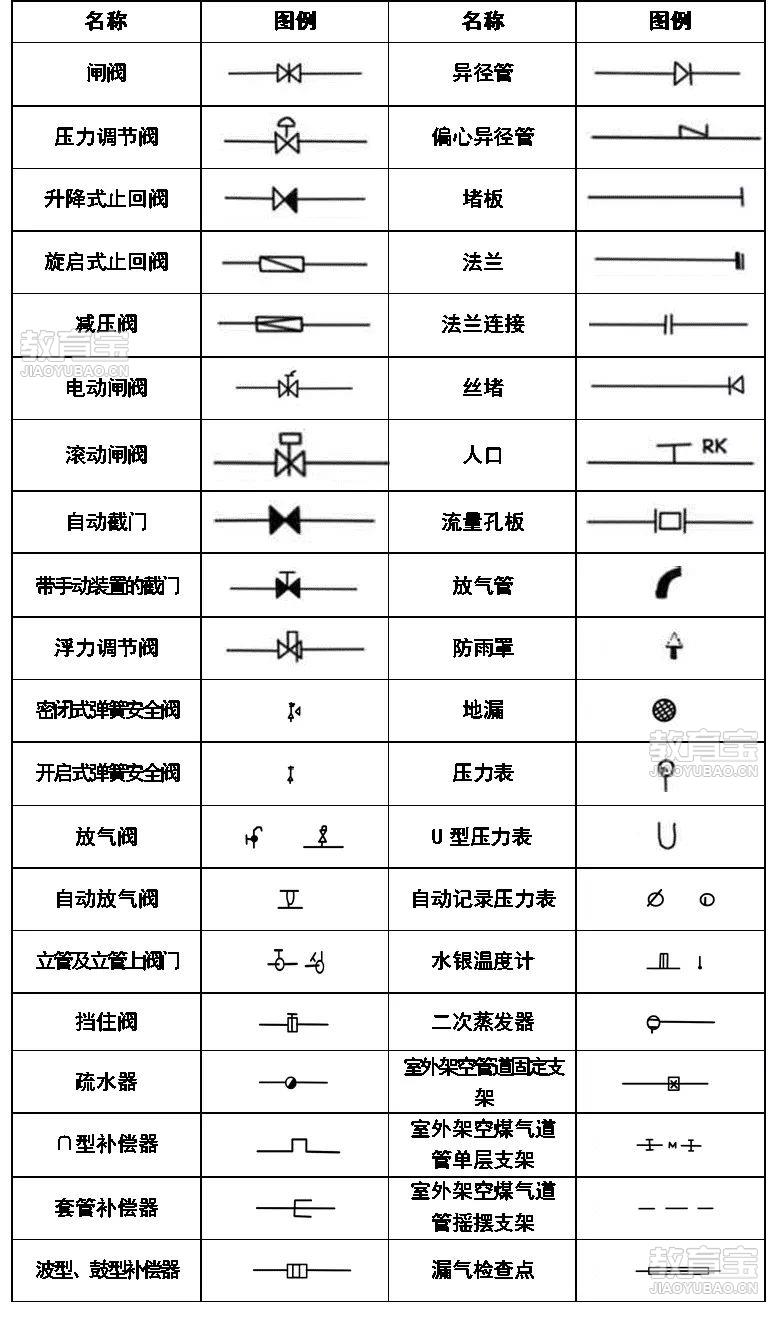

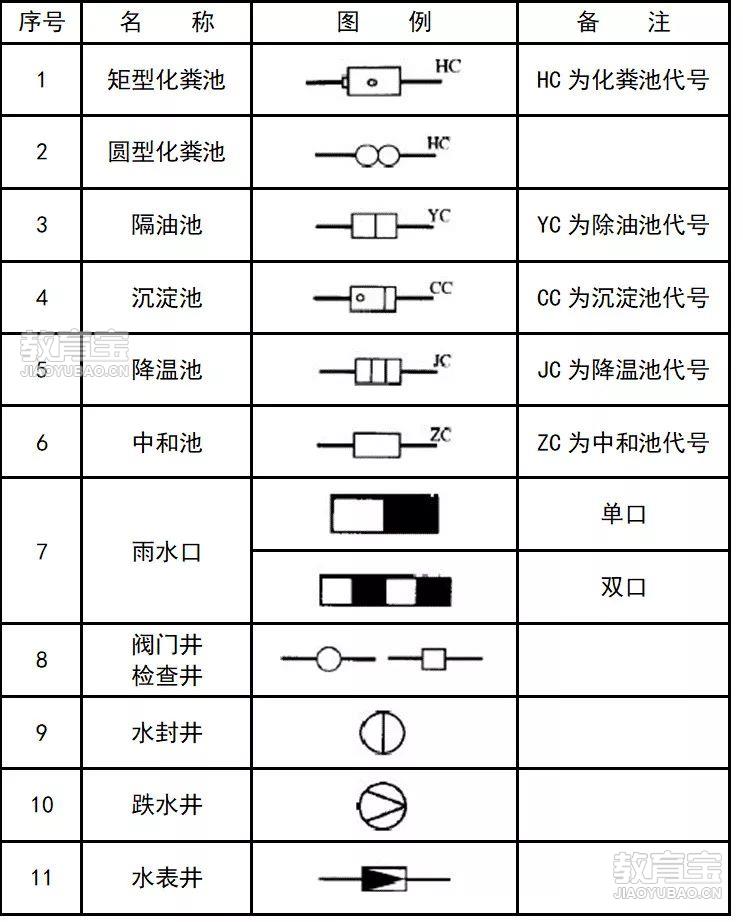

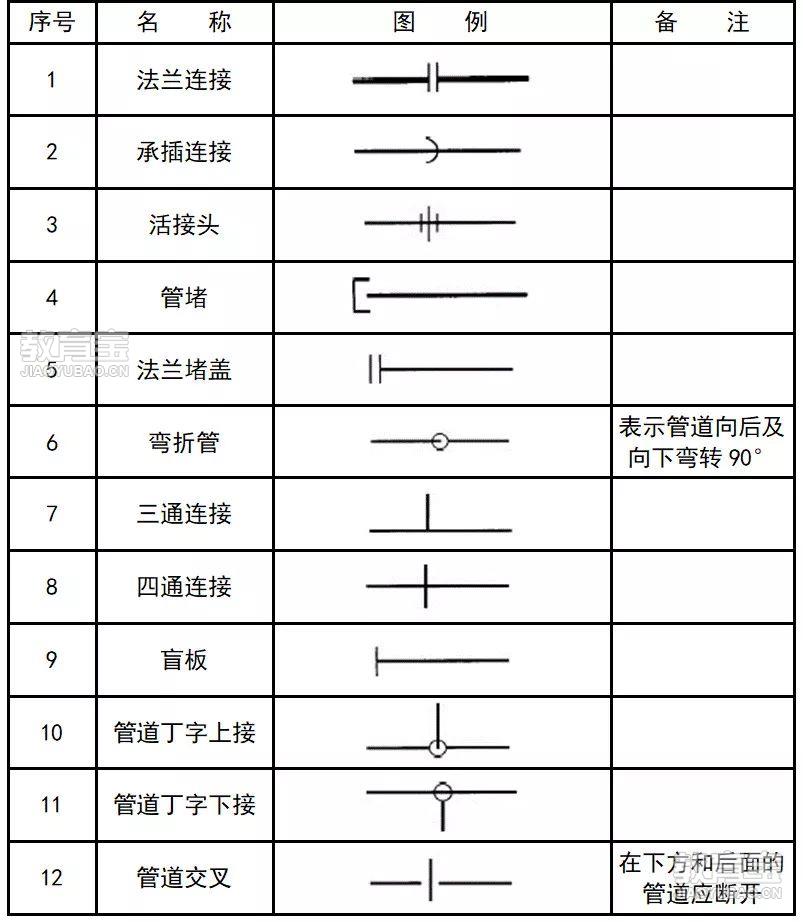

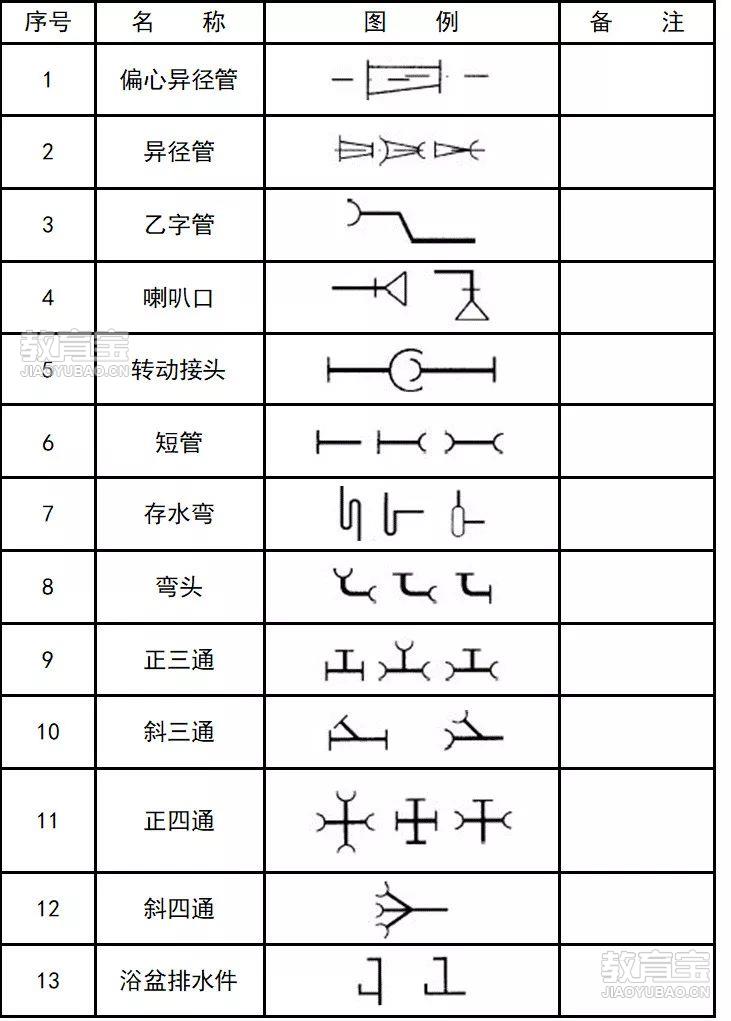

画CAD,经常会遇到不知道图例的情况,经过小编呕心沥血的查找,终于找到了这个超全的CAD图例! 线型及其含义:

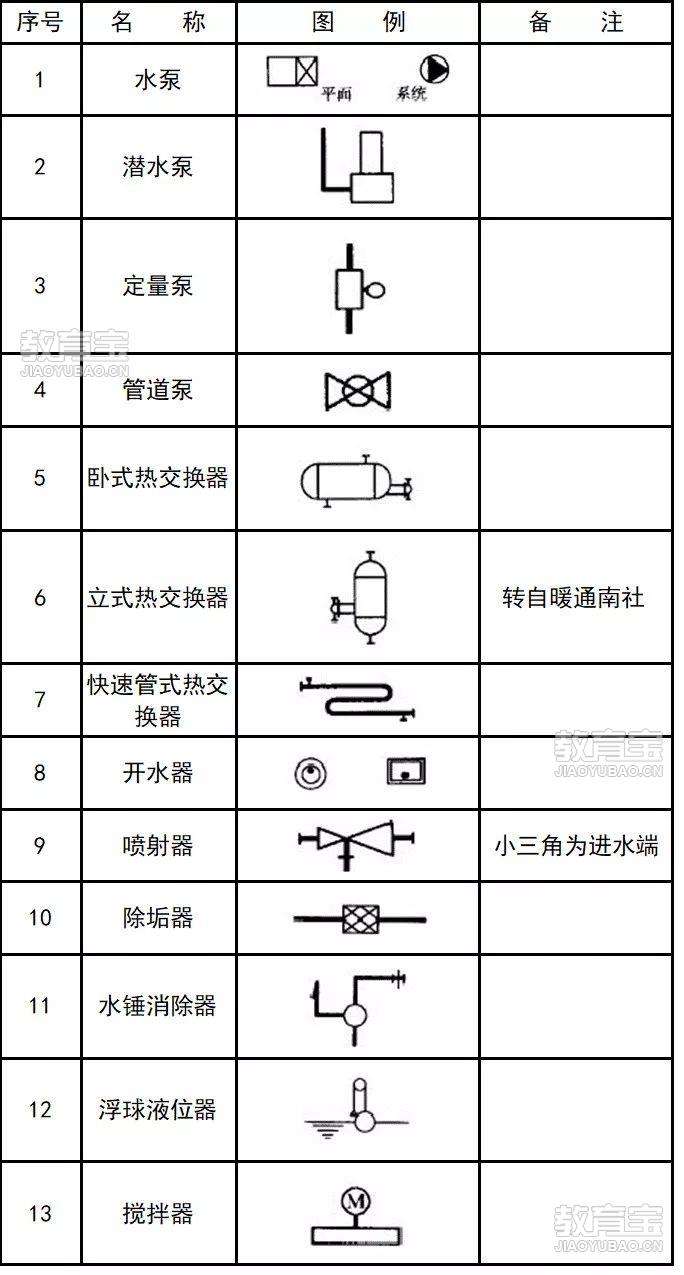

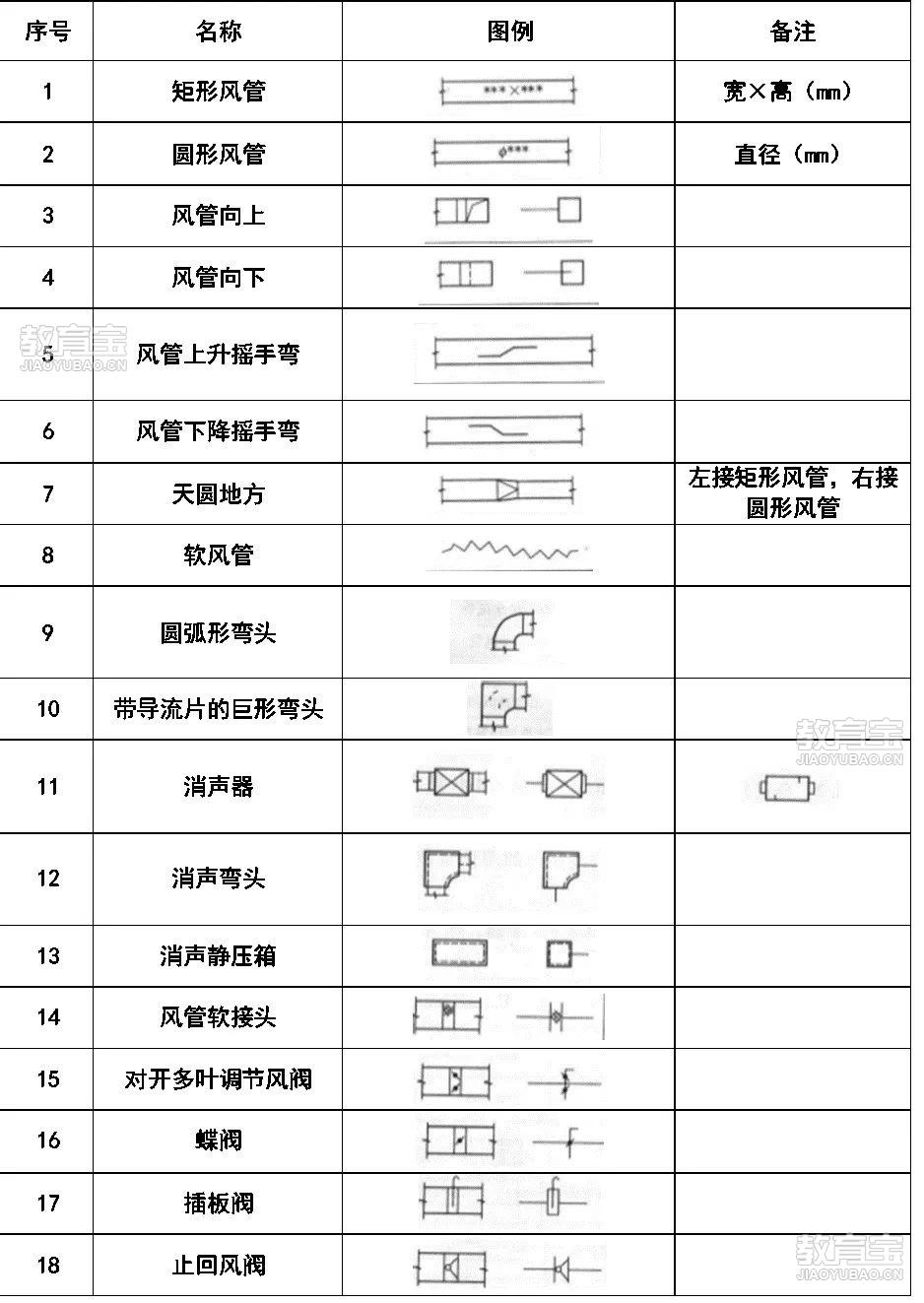

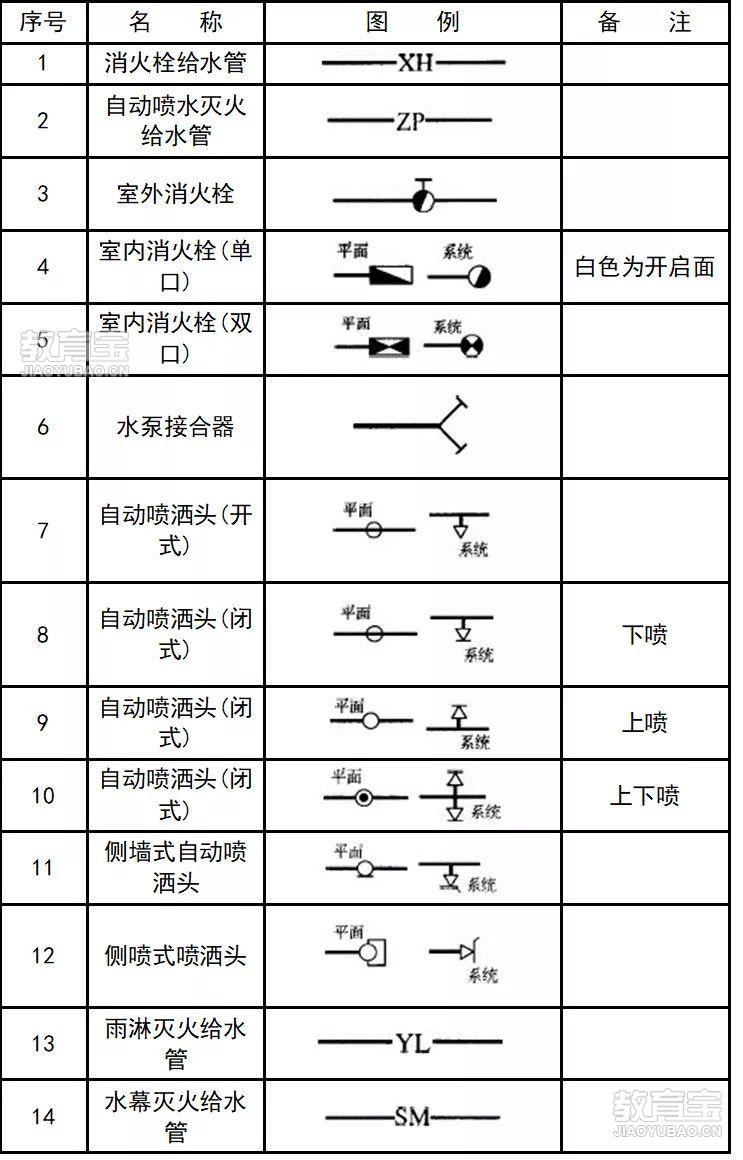

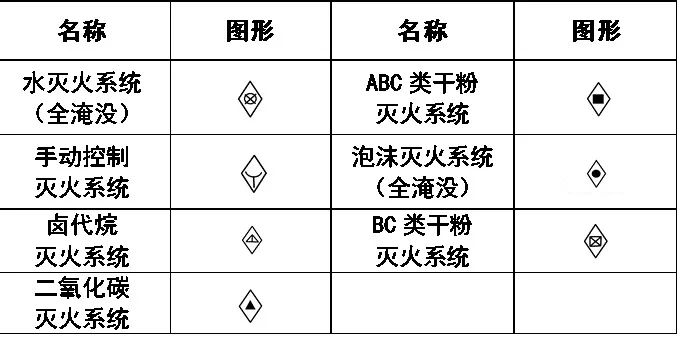

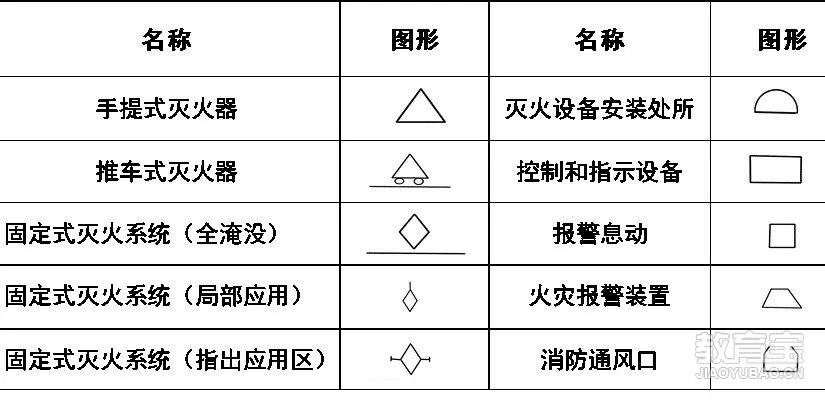

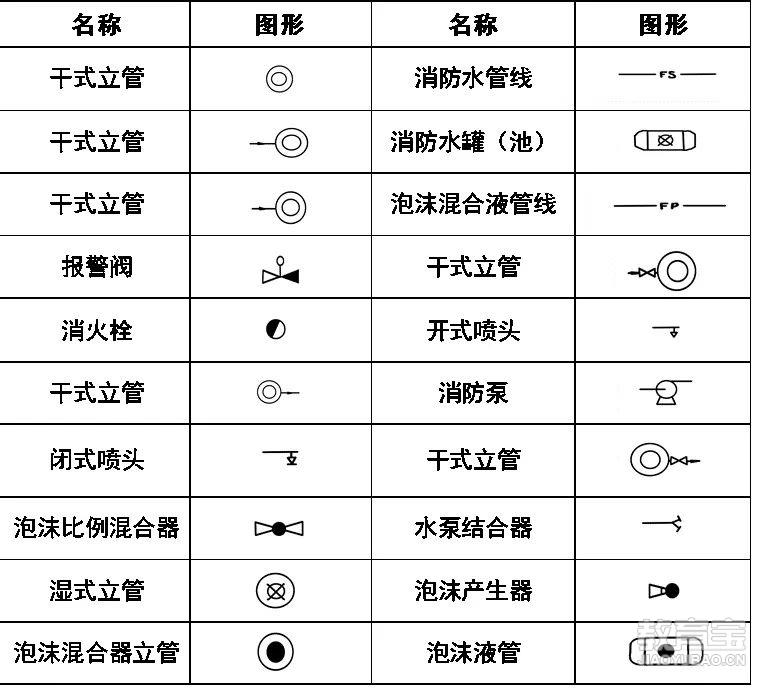

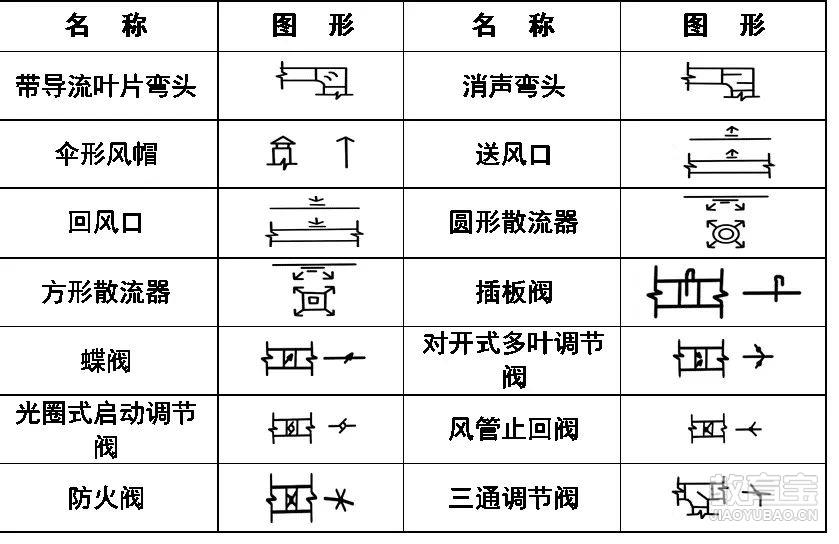

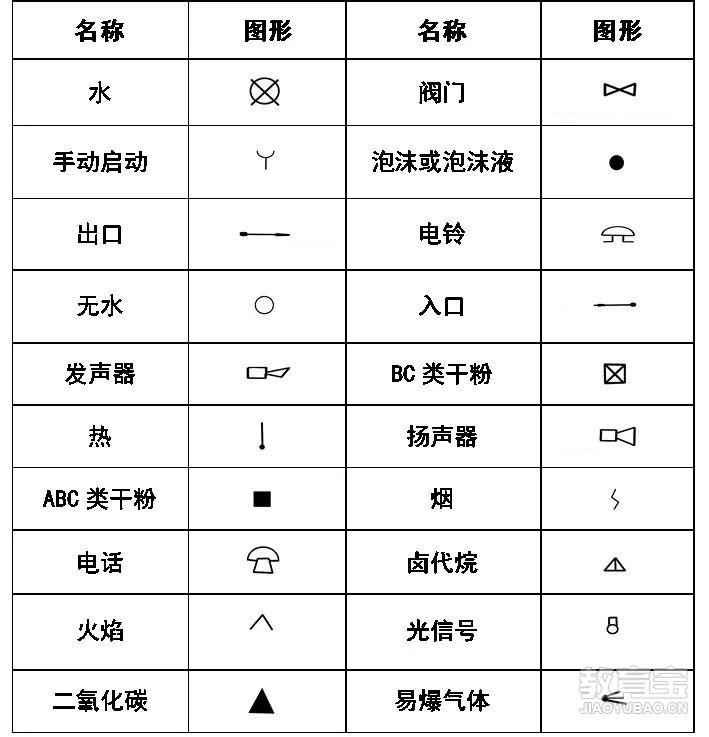

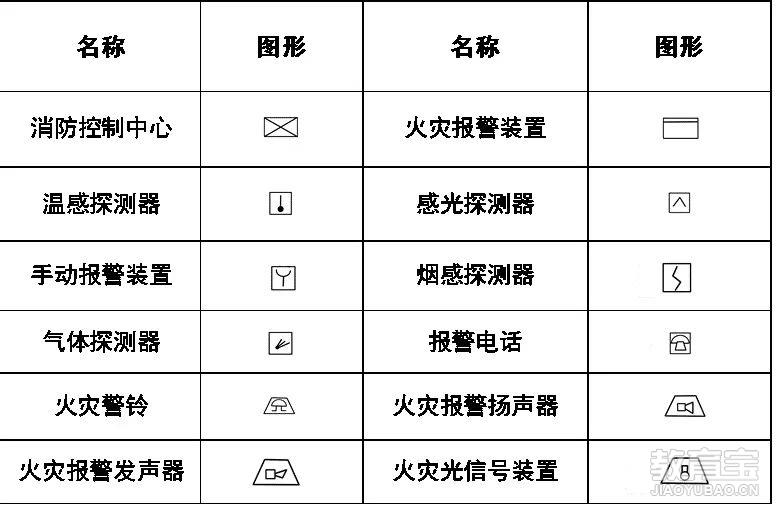

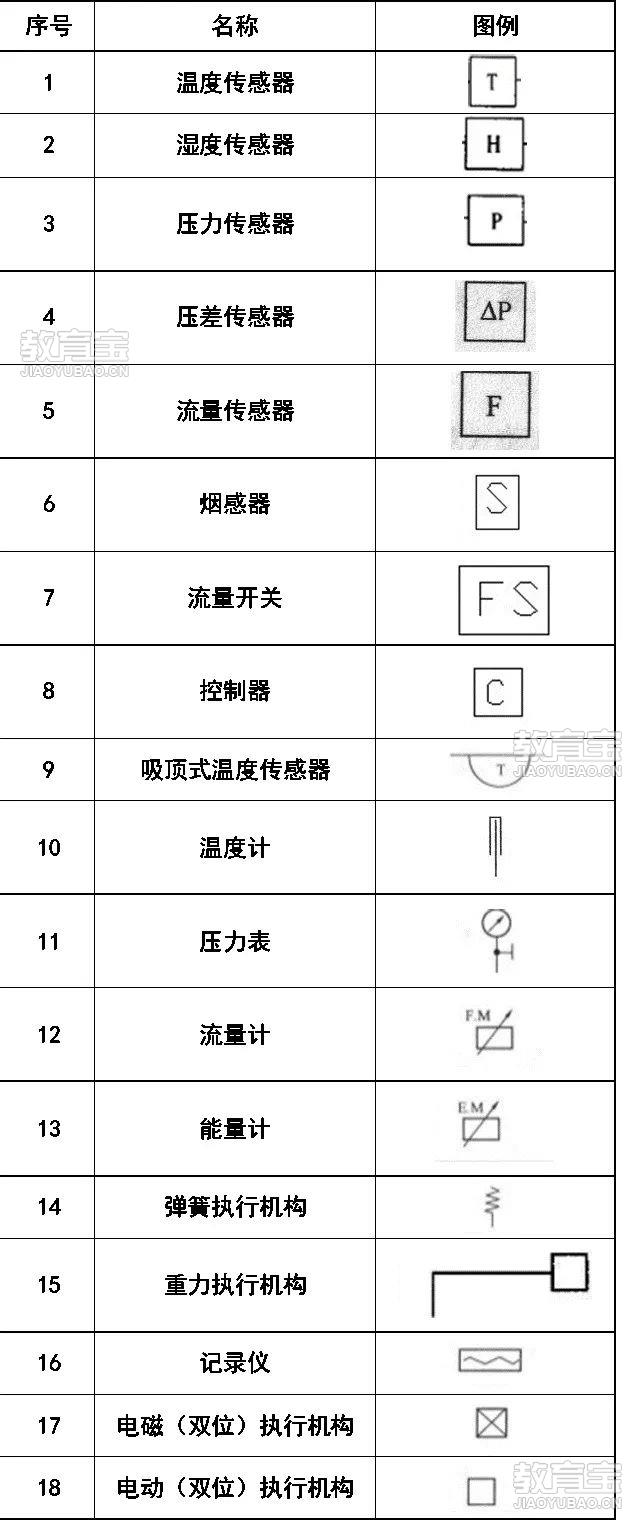

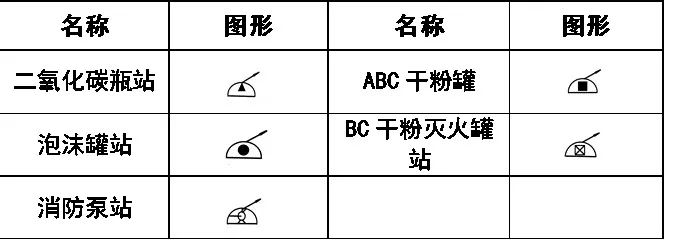

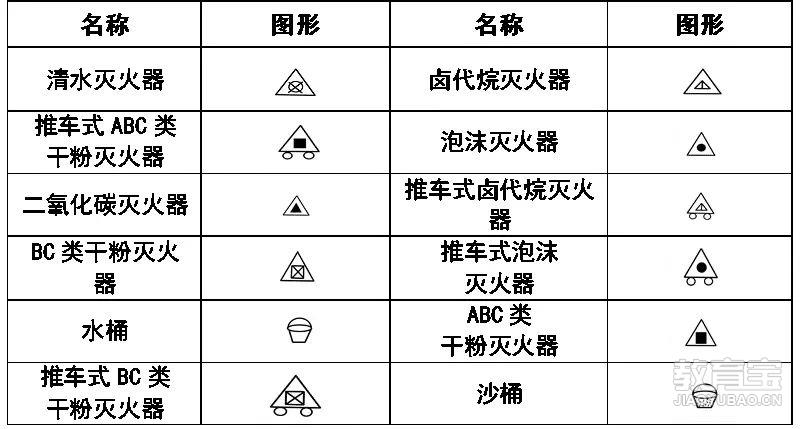

各种执行机构可与风阀、水阀组合表示相应功能的控制阀门。 消防工程基本图形符号 :

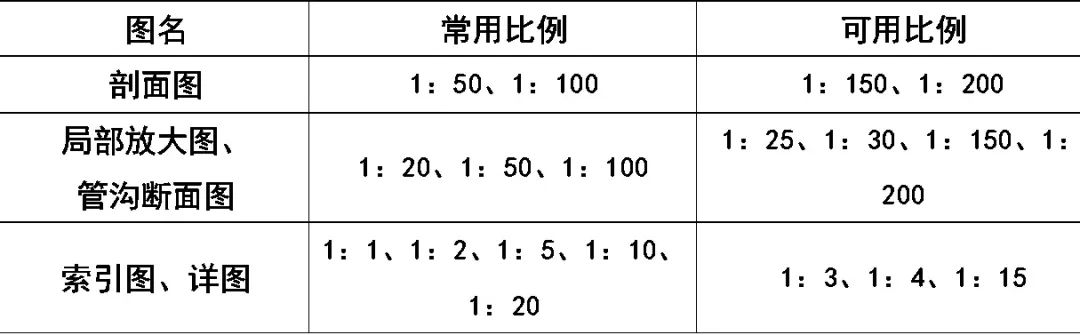

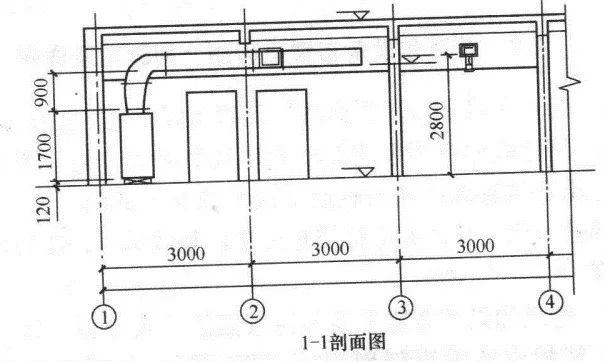

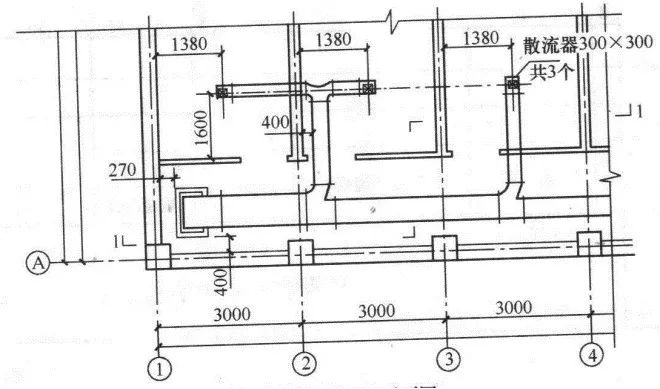

管道和设备布置平面图、剖面图示例: 管道和设备布置平面图应按假象除去上层板后俯视规则绘制,其相应的垂直剖面图应在平面图中表明剖切符号。

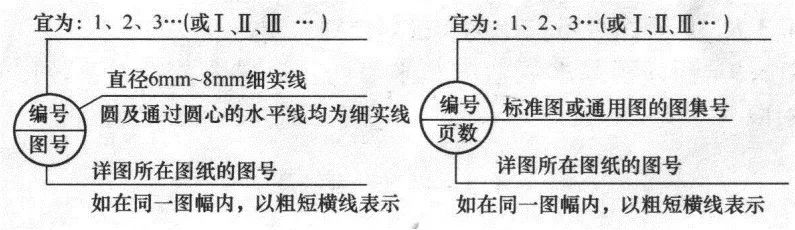

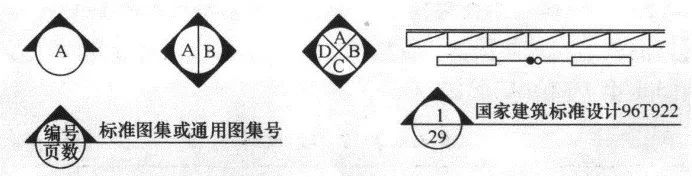

平、剖面示例 平面图、剖面图索引符号的画法: 平面图、剖面图中的局部需另绘详图时,应在平、剖面图上标注索引符号。 索引符号的画法见下图。
索引符号的画法 内视符号画法: 当表示局部位置的相互关系,在平面图上应标注内视符号。

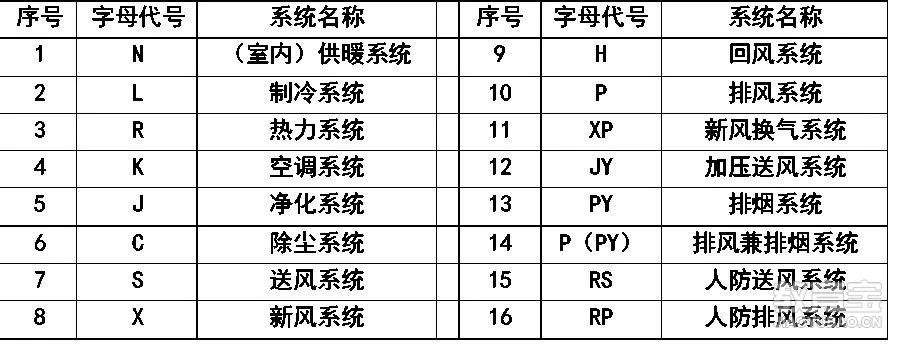

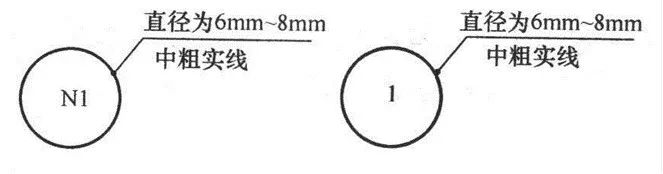

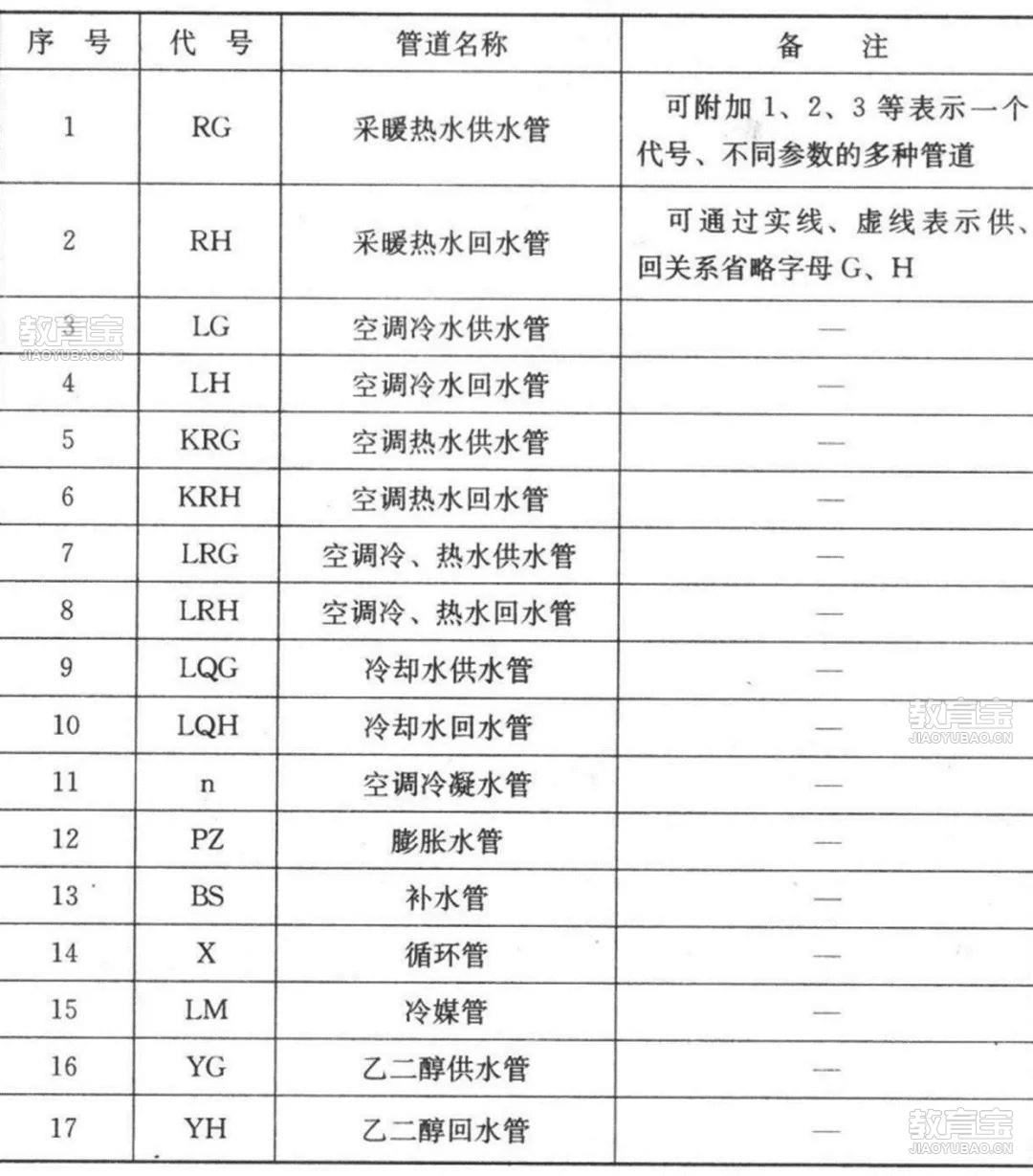

内视符号画法 系统编号: 1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时,应进行系统编号。 2、暖通空调系统编号、入口编号,应由系统代号和顺序号组成。 3、系统代号用大写拉丁字母表示,顺序号用阿拉伯数字表示。 当一个系统出现分支时,可采用下图的画法。 系统代号:
立管号的画法: 竖向布置的垂直管道系统,应标注立管号,在不一致引起误解时,可只标注序号,但应与建筑轴线编号有明显区别。
立管号的画法 管道相对标高的画法: 1、在无法标注垂直尺寸的图样中,应标注标高。 标高应以m为单位,并应精确到cm或mm。 2、标高符号应以直角等腰三角形表示。 当面标准层较多时,可只标注与本层楼(地)板面的相对标高。 3、水、汽管道所标高未予说明时,应表示为管中心标高。 4、水、汽管道标注管道外底或顶标高时,应在数字前加“底”或“顶”字样。 5、矩形风管所注标高应表示管底标高; 圆形风管所注标高应表示管中心标高。 当不采用此方法标注时,应进行说明。 6、平面图中无坡度要求的管道标高可标注在管道截面尺寸后的括号内。 必要时,应在标高数字前加“底”或“顶”的字样。

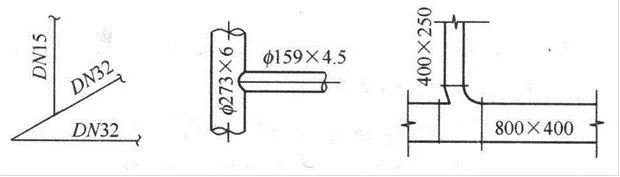

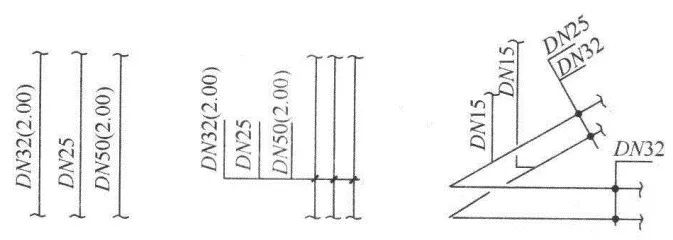

相对标高的画法 管道截面尺寸的标注符号及画法: 1、低压流体输送用焊接管道规格应标注公称通径或压力。 公称通径的标记应由字母“DN”后跟一个以亳米表示的数值组成; 公称压力的代号应为“PN”。 在不致引起误解时,也可采用公称通径表示。 3、塑料管外径应用“de”表示。 4、圆形风管的截面定型尺寸应以直径“Φ”表示,单位应为mm。 “A”应为该视图投影面的边长尺寸,“B”应为另一边尺雨。 A、B单位均应为mm。 6、水平管道的规格宜标注在管道的上方; 竖向管道的规格宜标注在管道的左侧。 双线表示的管道,其规格可标注在管道轮廓线内。

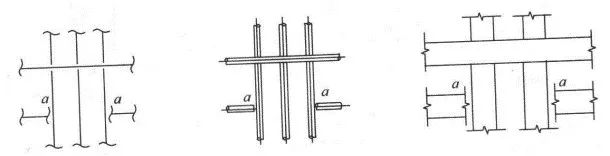

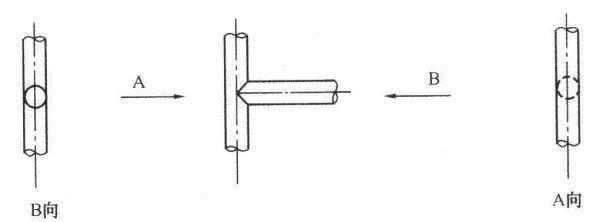

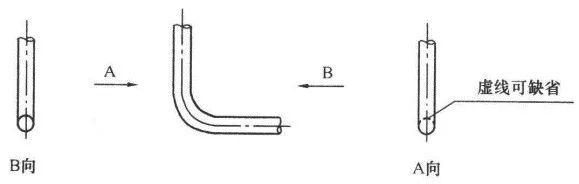

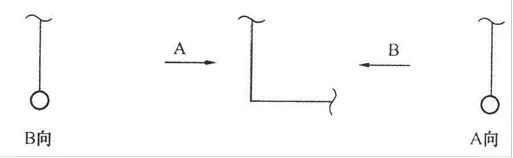

管道断开的画法: 平面图、剖视图中管道因重叠、密集需断开时,应采用断开画法。

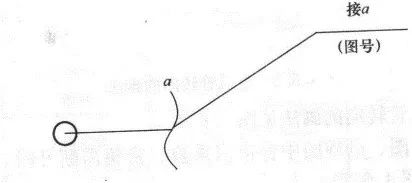

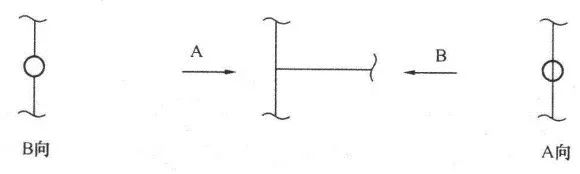

管道断开的画法 管道在本图中断的画法: 管道在本图中断,转至其他图面表示(或由其他图面引来)时,应注明转至(或来自的)的图纸编号。

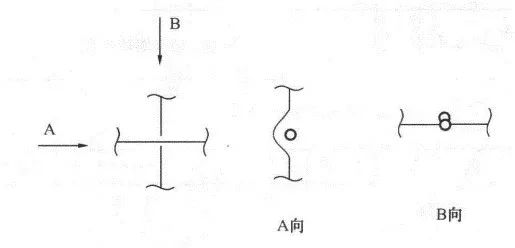

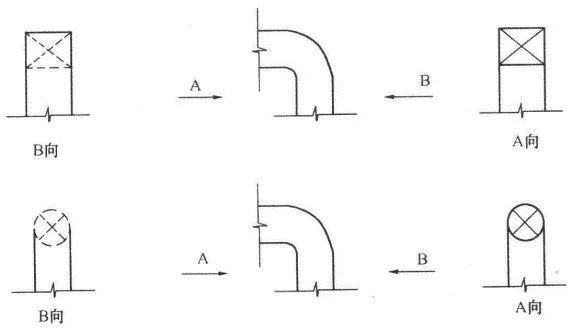

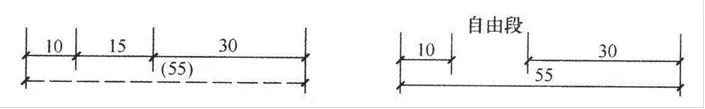

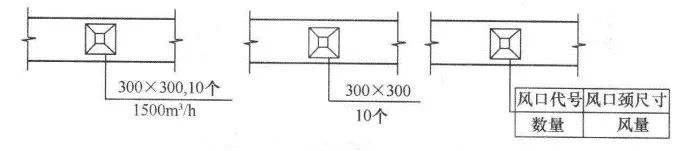

管道跨越的画法
