加工中心切削刀具及应用知识

作者：青华模具来源：青华模具 2022/10/25 10:12:08

一、切削刀具的基本分类按端部几何形状分：平底端铣刀平底R...

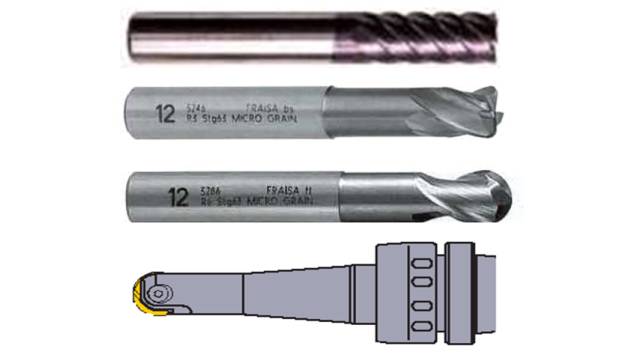

一、切削刀具的基本分类按端部几何形状分：

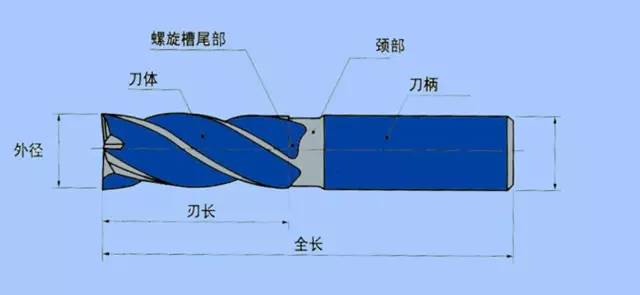

平底端铣刀平底R角端铣刀球头端铣刀可转位镶嵌式端铣刀二、切削刀具的基本几何结构

三、切削刀具的几何精度用于精加工的切削刀具，切削刃必须具有很好的轮廓精度。由于研磨过程不够精确而导致的半径偏差。

四、保证刀具的径向跳动误差最小在保证刀柄及刀具系统的*大悬伸长度不超过规定值的前提下，要使主轴能够精确运转，必须于刀柄及切削刃处分别检测刀具的径向跳动误差。如果径向跳动误差过大就会导致主轴的严重震动。

五、如何选择合适的切削刀具（1）分（2）分析工件材料特性；（3）分析加工表面质量及加工精度要求、成本等；（4）综合考虑各种因素，做出*优化的选择。

六、高速切削加工参数的计算方法三項重要公式

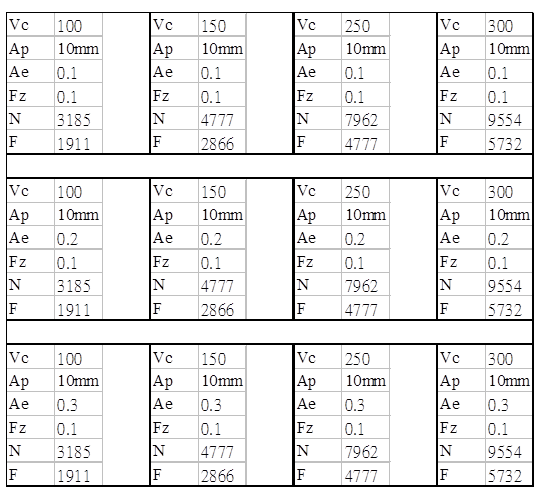

七、高速切削过程中的几个重要术语和加工参数 1. 切削速度Vc 切削速度的定义 p Vc是指在特定刀具的情况下，适合某工件材料高速加工的合适的切削速度值，它是指刀具的线速度。如何正确设定切削速度Vc值：由刀具供应商提供；参考已有的实验数据；通过大量切削实验建立自已的数据库。 Vc值是正确设定其它切削参数的重要依据！切削速度对表面光洁度的影响▼ ▼ 2.有效刀具直径Deff 有效刀具直径以及有效刀具直径的计算。 3.每刃进给量fz 每刃进给量的定义：如何正确设定刀具的每刃进给量：由切削刀具供应商提供；参考别人研究所得的实验数据；通过大量切削实验获得。 4.轴向及径向进给量ap& ae 轴向进给量的计算：因应主轴、刀具及材料，会影响实际的结果。 Ae及Fz对光洁度的影响 ▼ 加工参数的设定原则 1.在高速加工过程中，必须对加工参数进行优化，不可随意设定； 2.必须正确设定切削速度Vc值； 3.必须正确设定每刃进给量fz。八、加工测试测试刀具在切削S136的能力，本次实验的测试所使用的刀具如下：直径: 10mm 刃数: 6 涂层: TiAlN
