你不了解的旋风铣，加工螺纹的神器

作者：青华模具来源：青华模具 2022/11/10 9:39:22

在车床上作非车削加工，是在设备缺少等因素下不得已而为之的做法...

在车床上作非车削加工，是在设备缺少等因素下不得已而为之的做法，然而在这个过程中，聪慧的劳动人民发现，改造后的机床，可以完成很多高效高质的加工。在车床上进行铣削加工中，旋风铣螺纹就是其中之一。今天我们就来了解一下旋风铣。

什么是旋风铣因其铣削速度高（速度达到400m/min），加工效率快，并采用压缩空气进行排屑冷却。加工过程中切削飞溅如旋风而得名。

旋风铣螺纹是旋风铣头来加工螺纹，只需一次切削就能完成螺纹的加工方法。

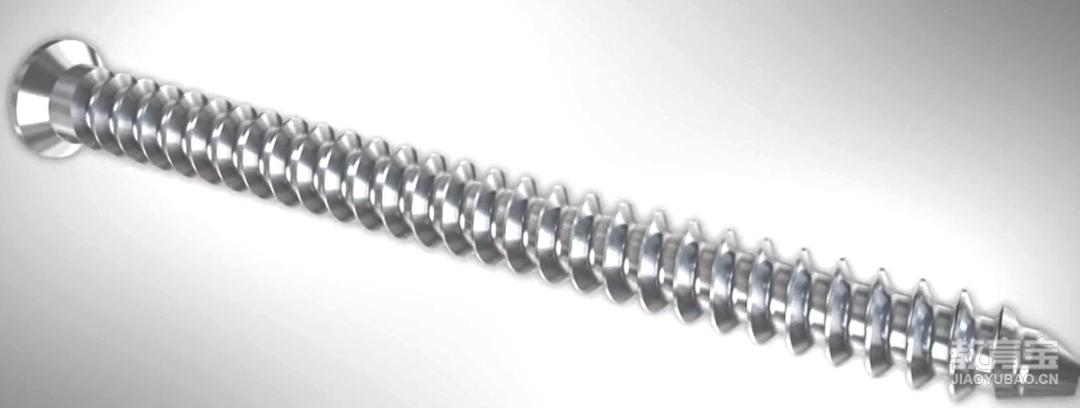

旋风铣刀具确定过程 01 确定零件形状

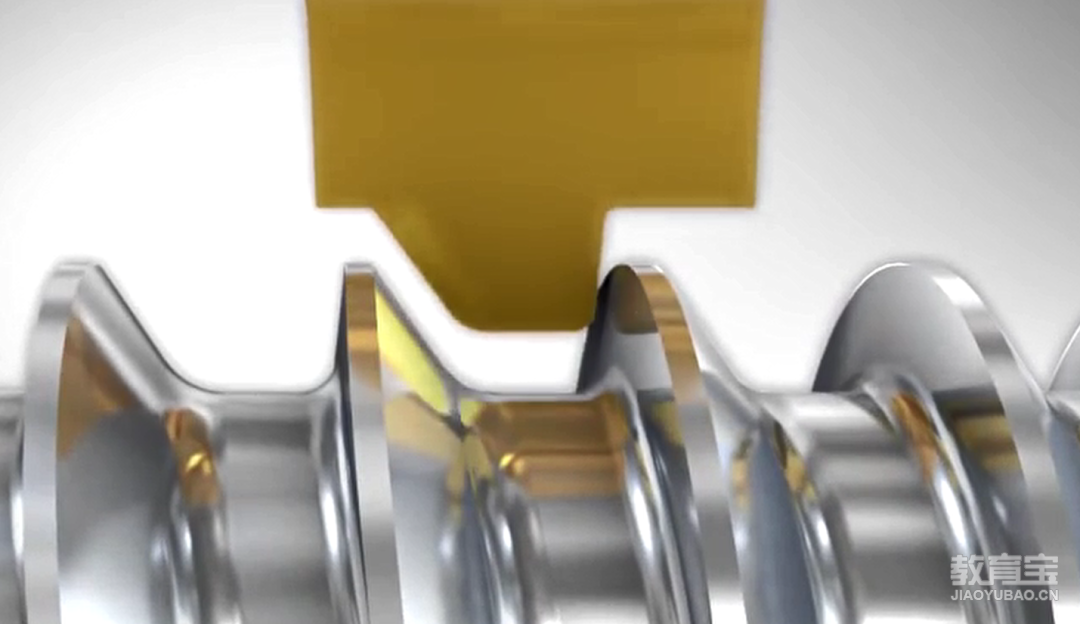

02 根据零件确定刀具形状

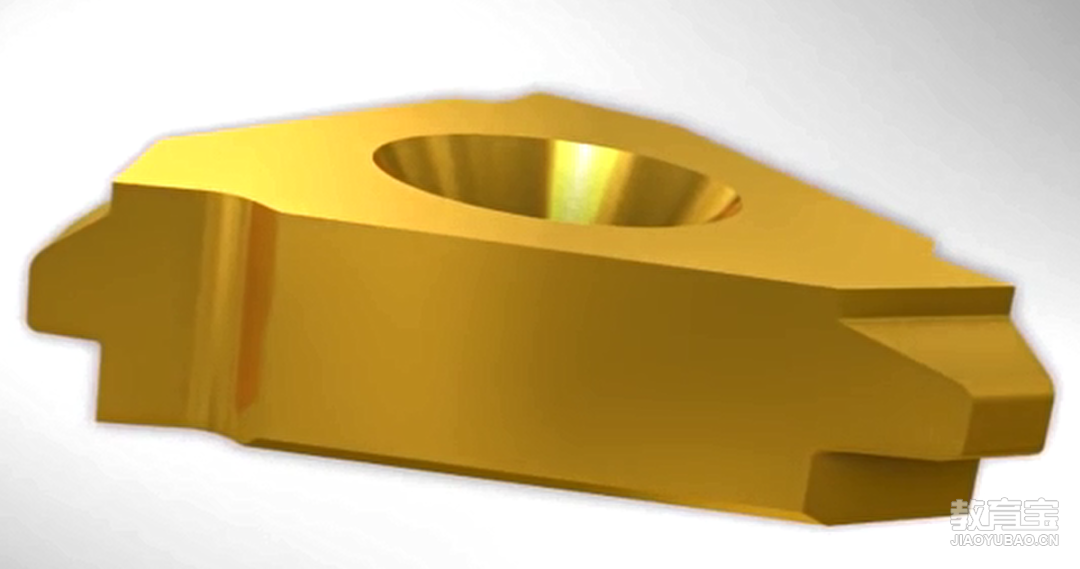

03 制作相应的刀片螺纹铣刀片的制作，有几家做的特别专业，比如卡麦斯，NTK，号恩和国产的锋宜，锋宜刀具是国产旋风铣专用设备常用的专业刀片。

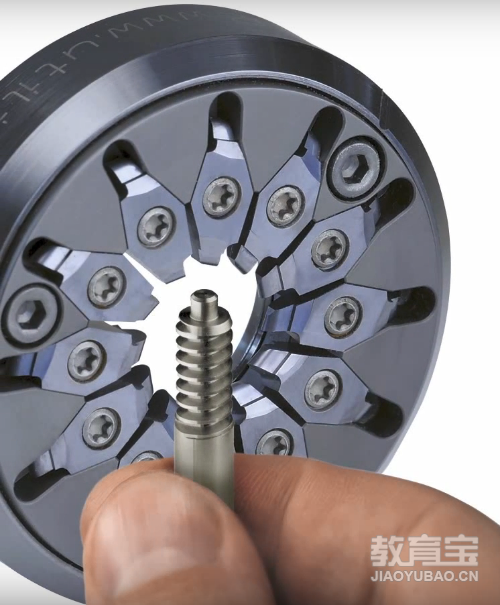

04 将刀片装到刀盘上

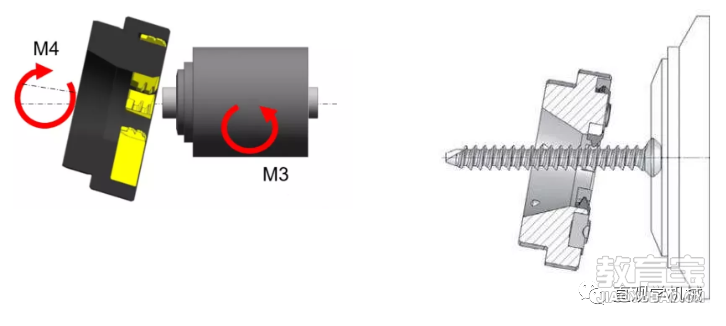

旋风铣的五个运动旋风铣与车床配套后在加工过程中需要完成五个加工运动：刀盘带动硬质合金成型刀高速旋转(主运动) 车床主轴带动工件慢速旋转(辅助运动) 旋风铣根据工件螺距或导程沿工件轴向运动(进给运动) 旋风铣在车床中拖板带动下进行径向运动(切削运动) 旋风铣在一定角度范围内还有螺旋升角调整的自由度(旋转运动)

旋风铣必要设备旋风铣的设备结构： 1、医疗行业（植入体)

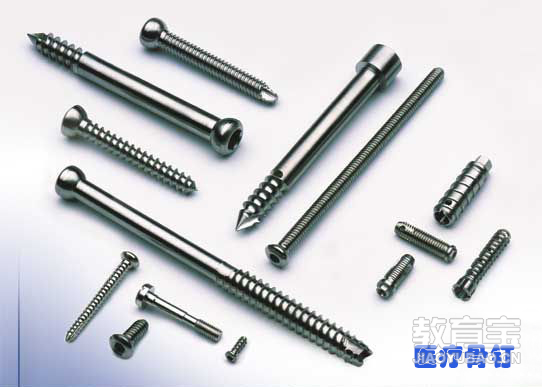

医疗行业医疗骨钉等 2、汽车行业

汽车自动传动轴，如自动座椅上的传动轴等 3、机床行业及其它

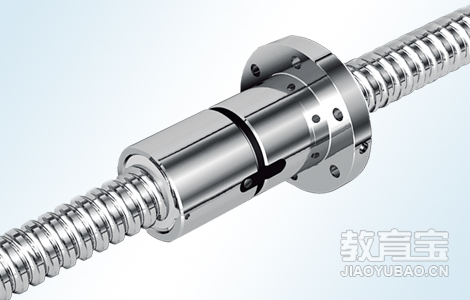

机床丝杠用旋风铣加工，会有很高的效率

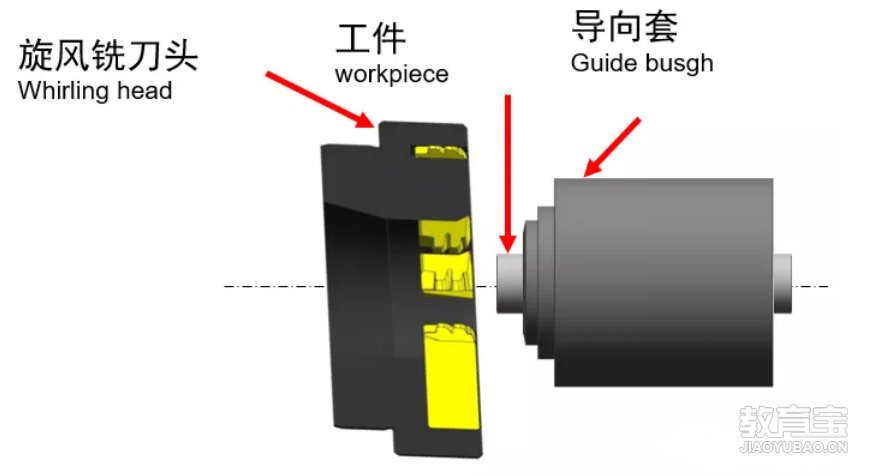

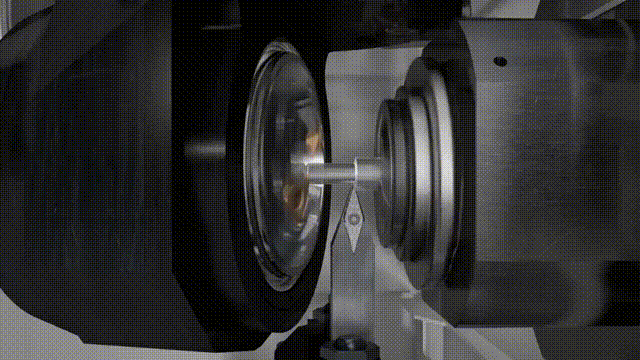

旋风铣加工过程 1、由旋风铣刀头、工件、导向套组成。

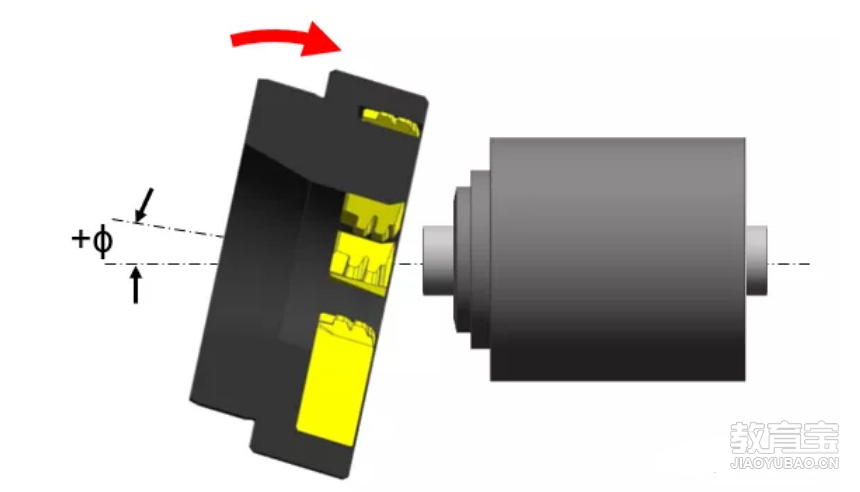

2、根据螺纹的螺旋角ϕ来调节安装偏角。安装偏角决定了加工螺纹螺距的大小，大安装偏角加工大螺距螺纹。

3、顺铣旋风铣刀盘旋转方向与机床主轴（零件）旋转方向相反为顺铣，这样可以加工出好的表面质量。反之为逆铣，被加工表面质量差。

旋风铣的优点旋风铣切削螺纹的优点： 1、加工效率高，比传统车削加工效率高！*高可达到10倍以上。 2、产品一刀成形，偏心切削不需退刀。 3、不改动车床结构，螺旋升角可调，安装方便。 4、表面粗糙度可达Ra0.8微米，甚至更高，加工精度可提高2级。 5、编程方式简单快捷，成型刀片，刀片和刀片槽定位精度高，降低工人技术要求。旋风铣可以实现干切削、重载切削、难加工材料和超高速切削，消耗动力小。表面粗糙度能达到Ra0.8μm。车床主轴转速慢，所以机床运动精度高、动态稳定性好，是一种先进的螺纹加工方法。欣赏一下号恩旋风铣的加工视频来源：机加小诸葛，作者：金元宝声明：本文所用视频、图片、文字如涉及作品版权问题，请第一时间告知，我们将立即删除内容！ ☞☞ 拒绝混日子就来青华学习吧！
