圆度、圆柱度、同轴度、同心度...你分的清楚吗？

作者：青华模具 来源：青华模具 2022/11/10 9:49:42

在制造业，曾经有人概算称，圆形的工件要比平的工件多，小到螺丝...

在制造业，曾经有人概算称，圆形的工件要比平的工件多，小到螺丝、螺母、垫片，再到气缸、轴承，圆形的应用度确实非常高。

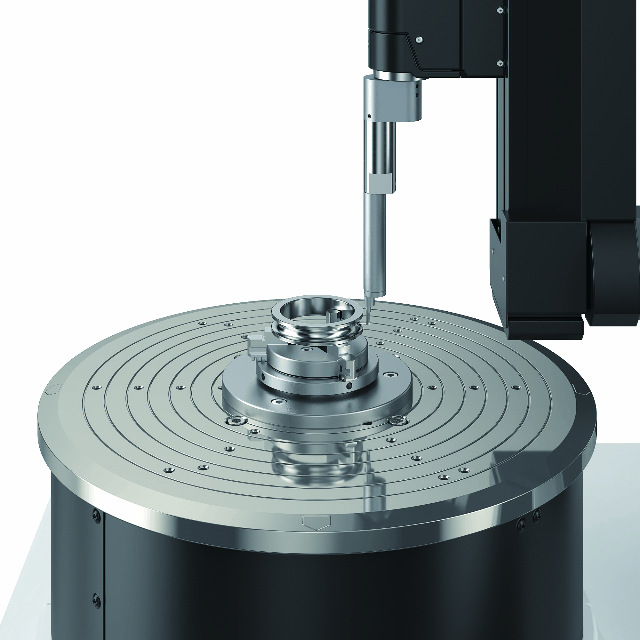

圆形工件的测量示例

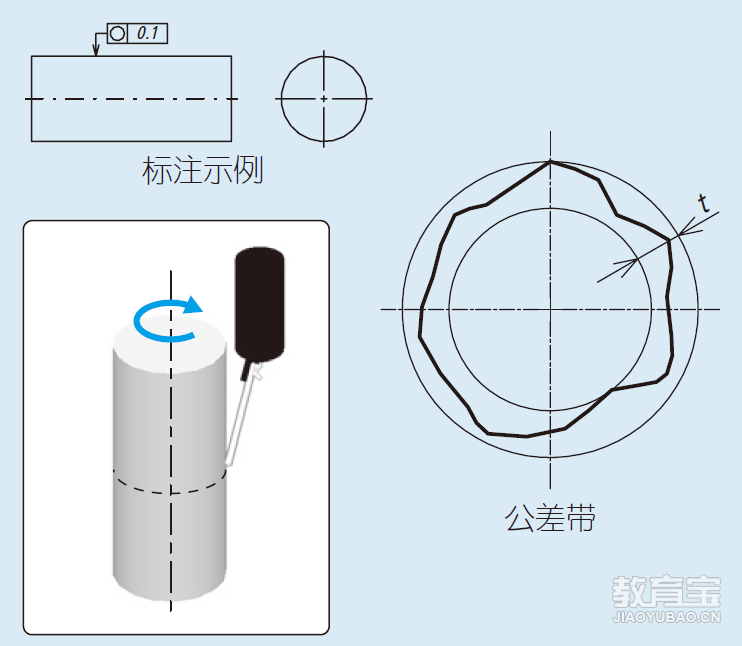

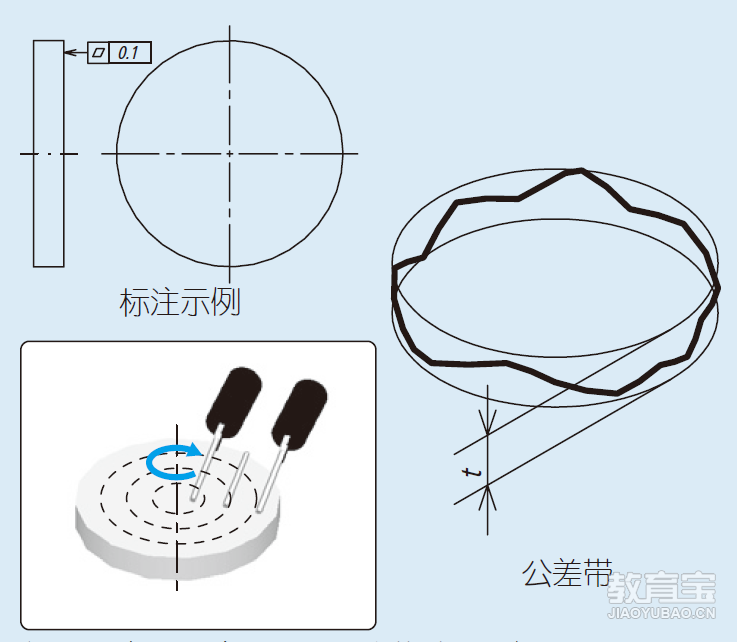

圆度 提取圆周应限定在半径之差为t的两个共面同心圆之间的公差带内。

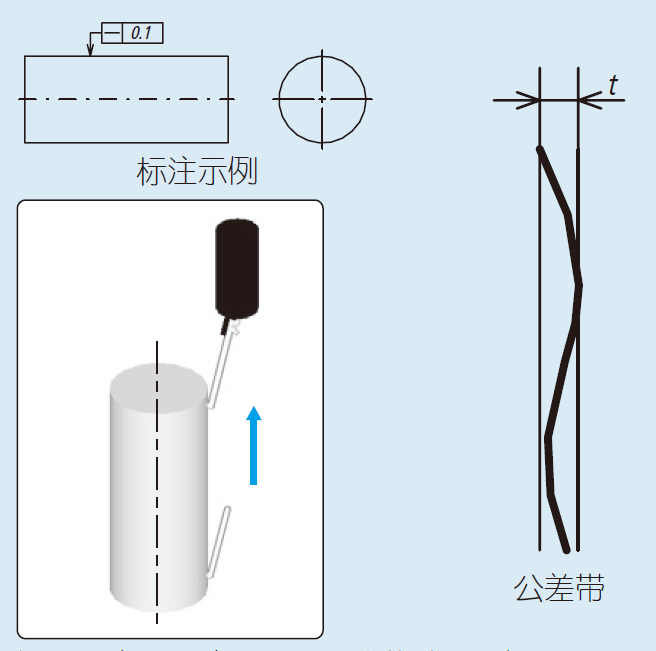

直线度 圆柱表面提取的棱边应限定于指定方向且间距为t的两条平行直线之间的公差带内。
平面度 是距离为公差值t的两个平行平面之间的区域。

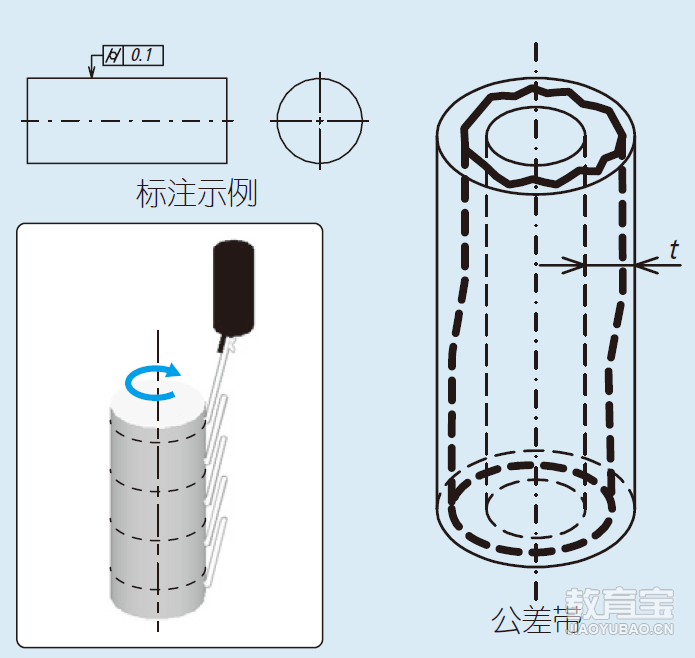

圆柱度 提取圆柱表面应限定在半径差为t的两个同轴圆柱面之间形成的公差带内。

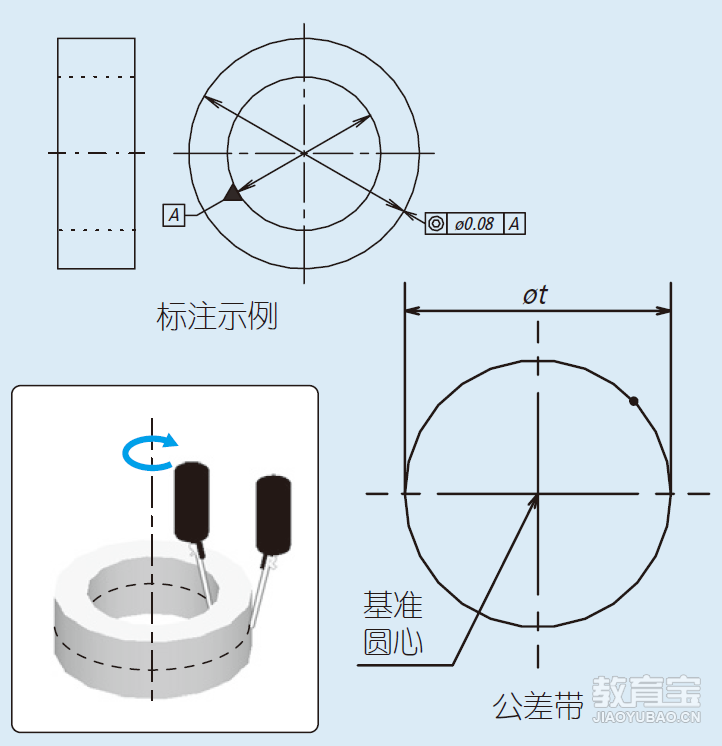

同心度 圆的提取中心应限定在直径为t的与基准同心的圆周所形成的公差带内。

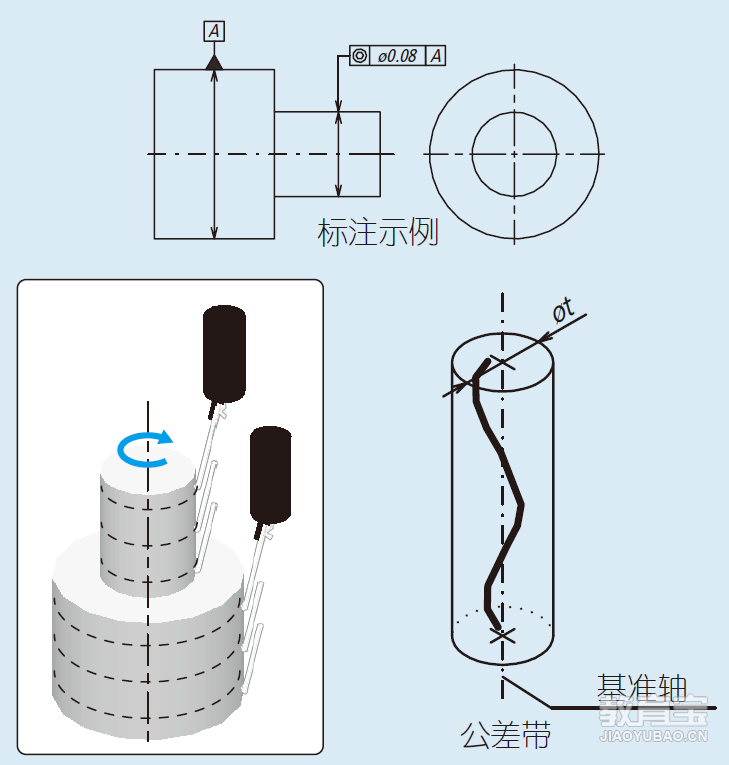

同轴度 提取轴线应限定在直径为t的与基准同轴的圆柱面形成的公差带内。

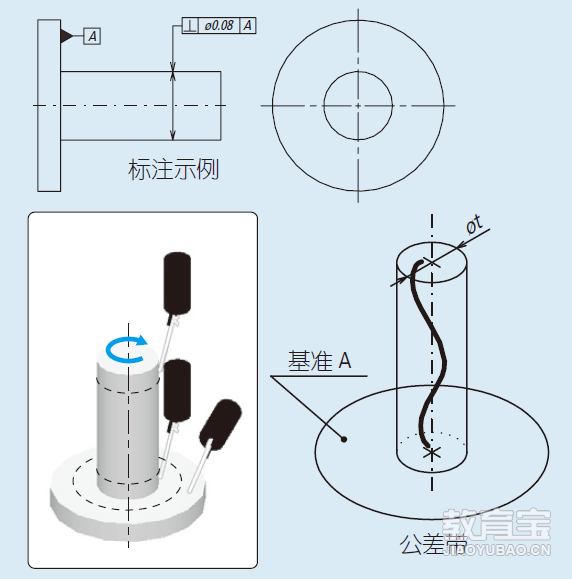

垂直度 提取轴线应限定于直径为t且垂直于基准面的圆柱面形成的公差区域内。

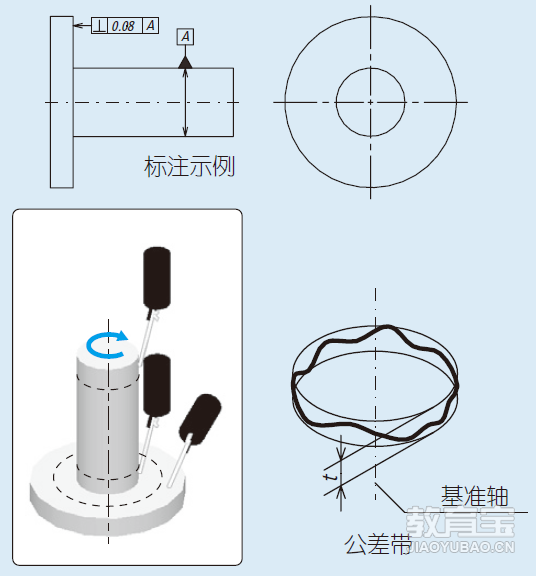

提取面应限定在间距为t的且垂直于基准轴线的两个平行平面之间形成的公差带。

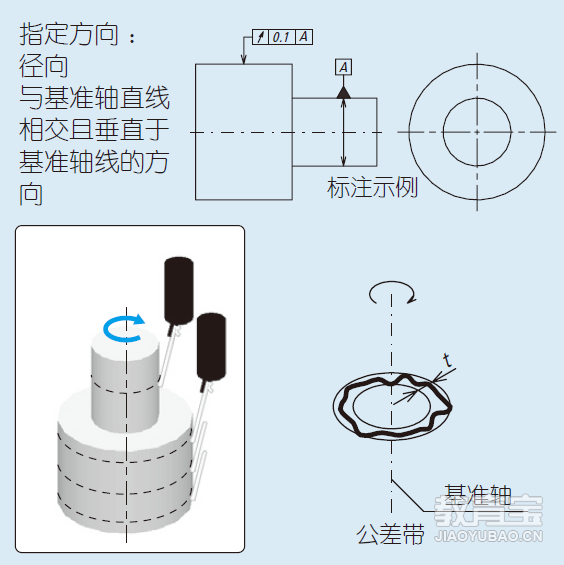

圆跳动（径向和轴向） 径向圆跳动： 在任意垂直于基准轴线的截面内，提取线应限定在半径差为t且圆心在基准轴线上的两共面同心圆之间形成的公差带内。

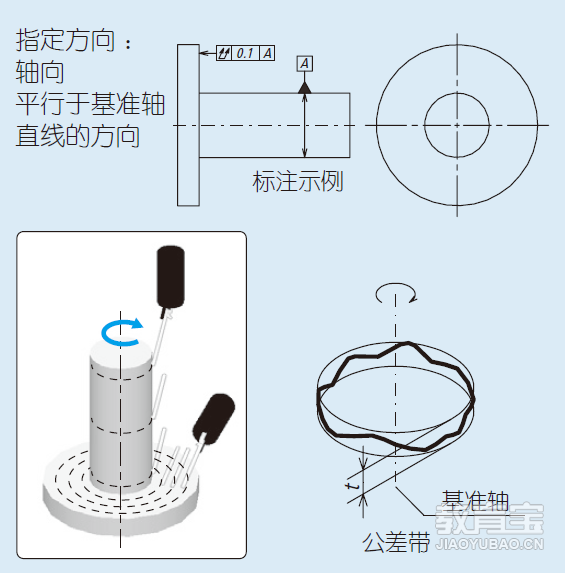

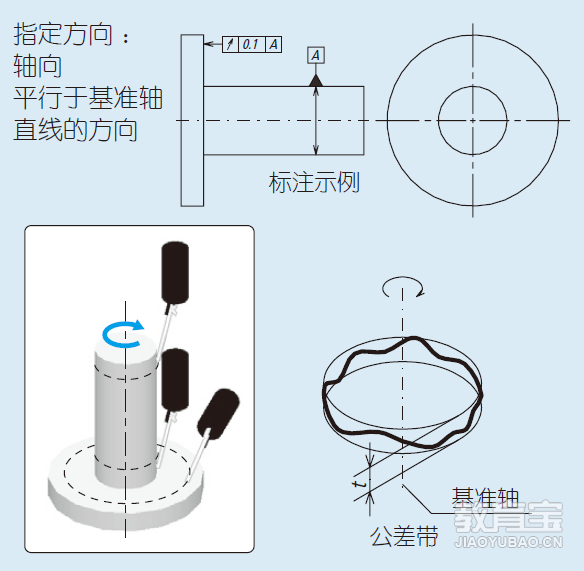

轴向圆跳动： 在与基准轴线同轴的任一圆柱形截面上，提取圆应限定在轴向距离为t的两个等圆之间形成的公差带内（圆柱面上）。
全跳动（径向和轴向） 径向全跳动： 提取表面应限定在半径差为t且与公共基准轴线同轴的两圆柱面之间形成的公差带内。
轴向全跳动： 提取表面应限定在间距为t且垂直于基准轴线的两平行平面之间形成的公差带内。
内容来源 ： Mitutoyo三丰量仪量具 声明：本文所用视频、图片、文字如涉及作品版权问题，请第一时间告知，我们将立即删除内容！ ☞☞ 拒绝混日子就来青华学习吧！
