滑块出斜顶经典结构解剖

作者：青华模具 来源：青华模具 2022/11/14 11:47:39

注塑模滑块里面出斜顶的产品比较少见，结构也是多样化的，下面我...

注塑模滑块里面出斜顶的产品比较少见，结构也是多样化的，下面我来给大家分型一种滑块里面出斜顶的经典机构，希望对大家有新的提升。

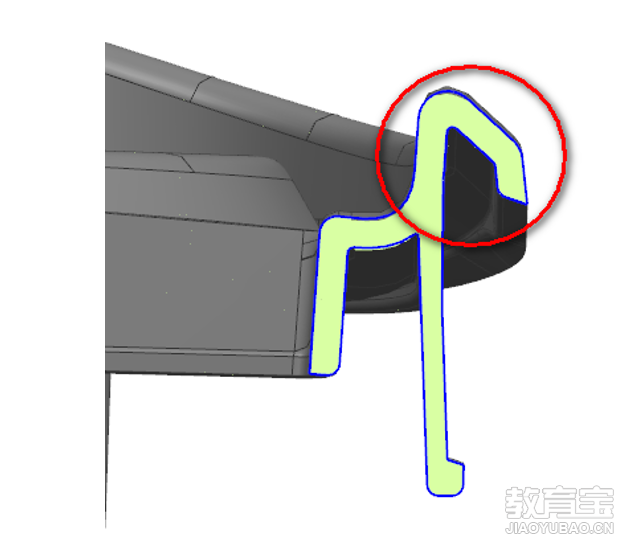

1.设计思路：做普通滑块机构抽出，红色框的钢料卡住无法出模，必须线将红色框的钢料先脱离产品再抽离倒扣。

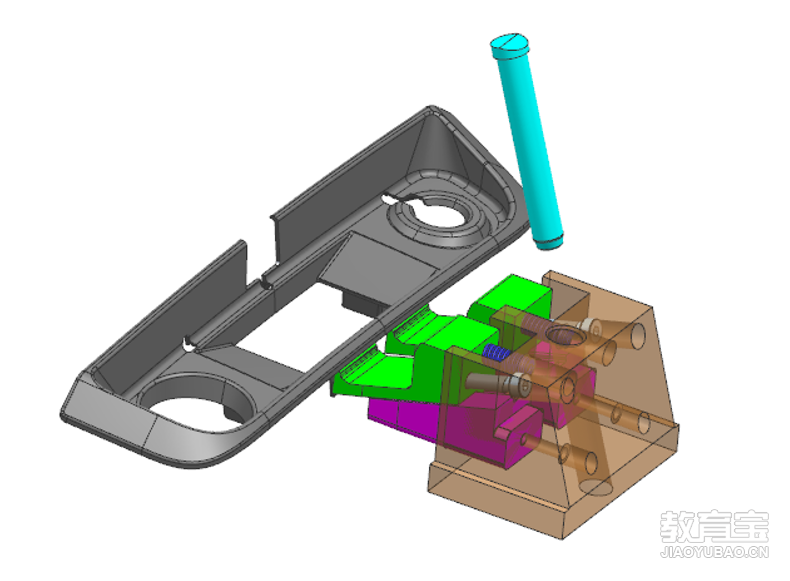

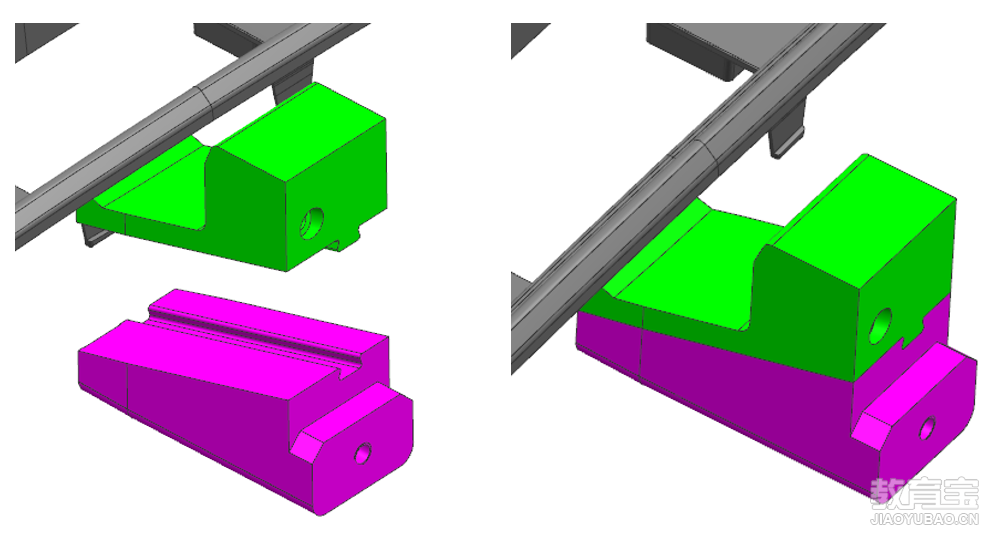

2.滑块头部设计：绿色为斜顶，带突出的燕尾，品红色为滑块，主要是抽出倒扣和驱动斜顶向下脱扣，燕尾槽滑配。
3.滑块出斜顶机构解剖：斜顶需锁一个限位螺丝，限制斜顶向下运动的距离，弹簧是为了防止斜顶跟着滑块往右边走。

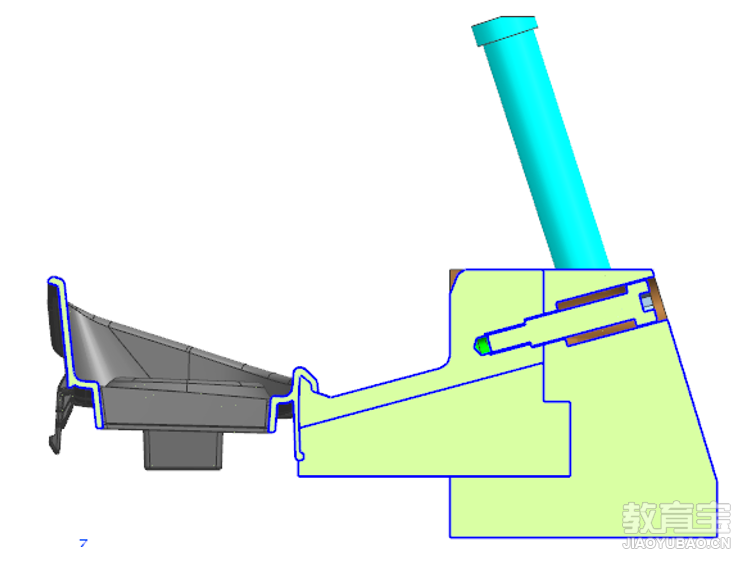

4.滑块出斜顶机构运作原理：斜导柱驱动滑块向右侧抽芯，品红色的滑块镶件驱动斜顶向下运动，同时脱离倒扣，弹簧防止斜顶跟着滑块往右边走，走到一定距离以后限位螺丝限死，斜顶同时跟着滑块抽芯。
