车灯模拆内行位镶件解析

作者：青华模具 来源：青华模具 2022/11/14 11:48:00

汽车模具难度在所有模具中的还是偏复杂的，而车灯模具在汽车模具...

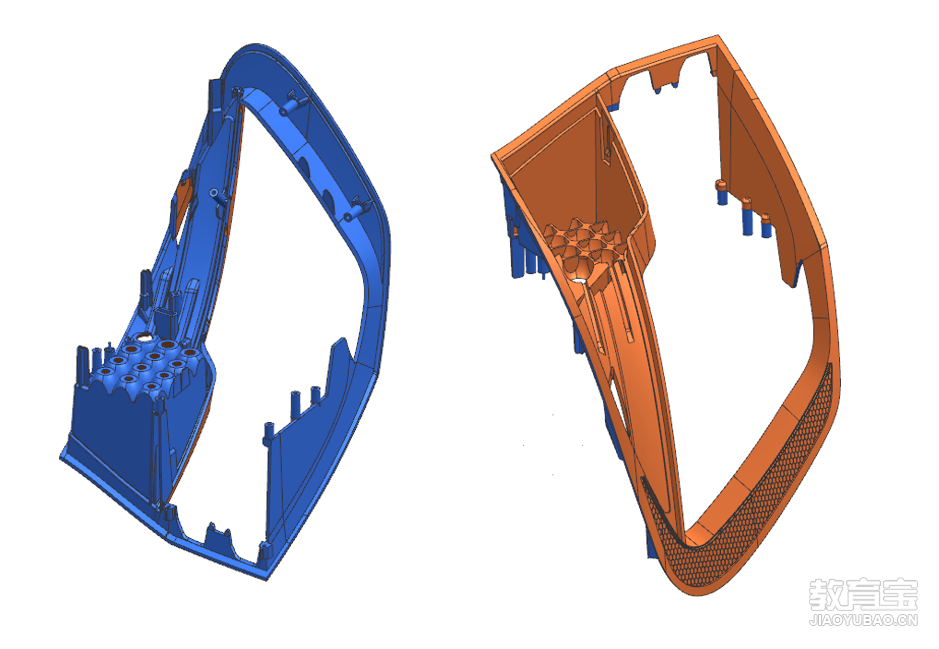

汽车模具难度在所有模具中的还是偏复杂的，而车灯模具在汽车模具中也是加工精度和难度偏高的一种，今天给大家分享一款汽车车灯，如何拆内行位镶件？

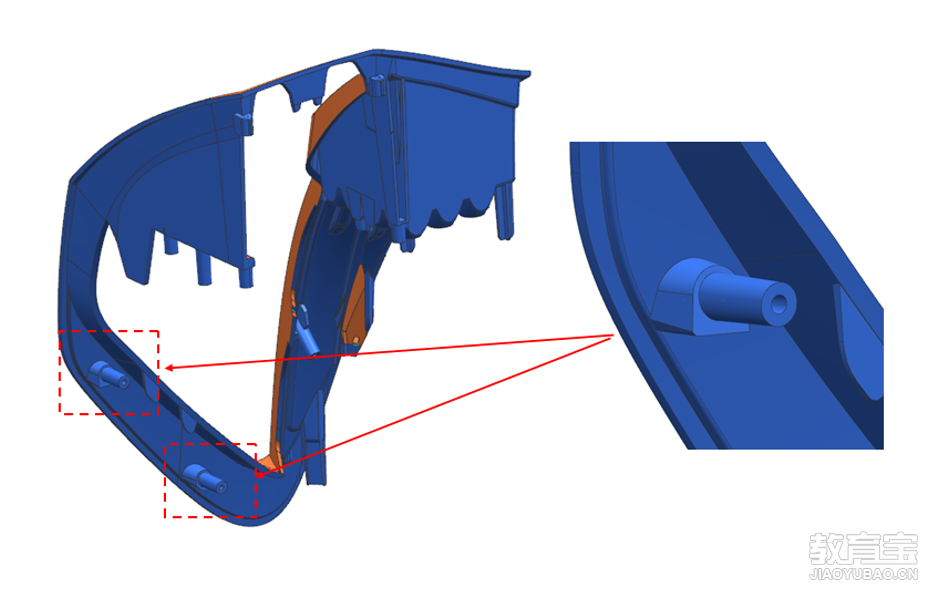

1.下图箭头所示是是要拆内行位的区域，如下图所示。

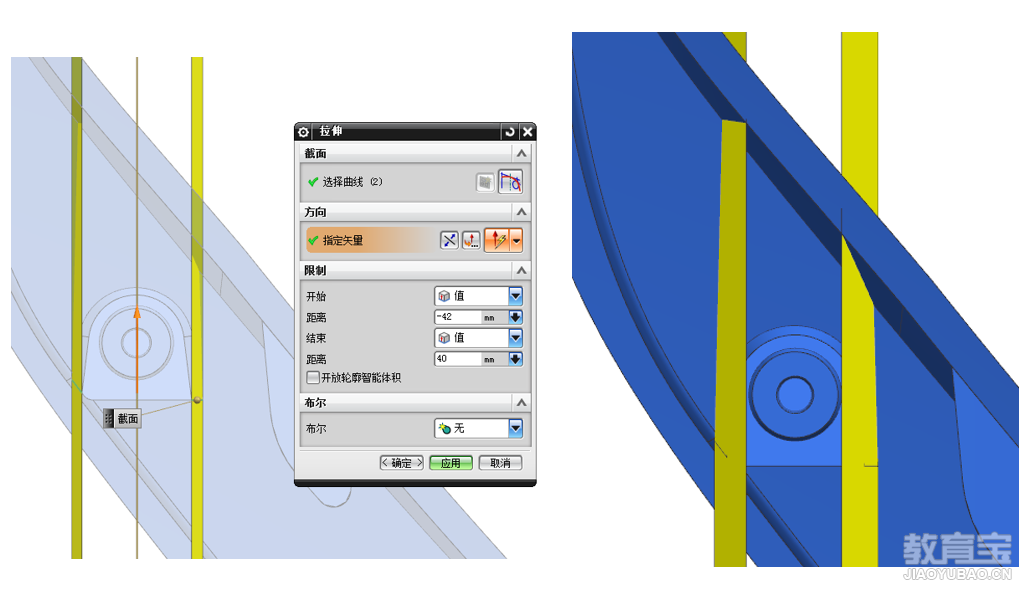

2.【拉伸】倒扣区域的边沿线，方便我们区分内行位镶件做在哪些区域，如下图所示。

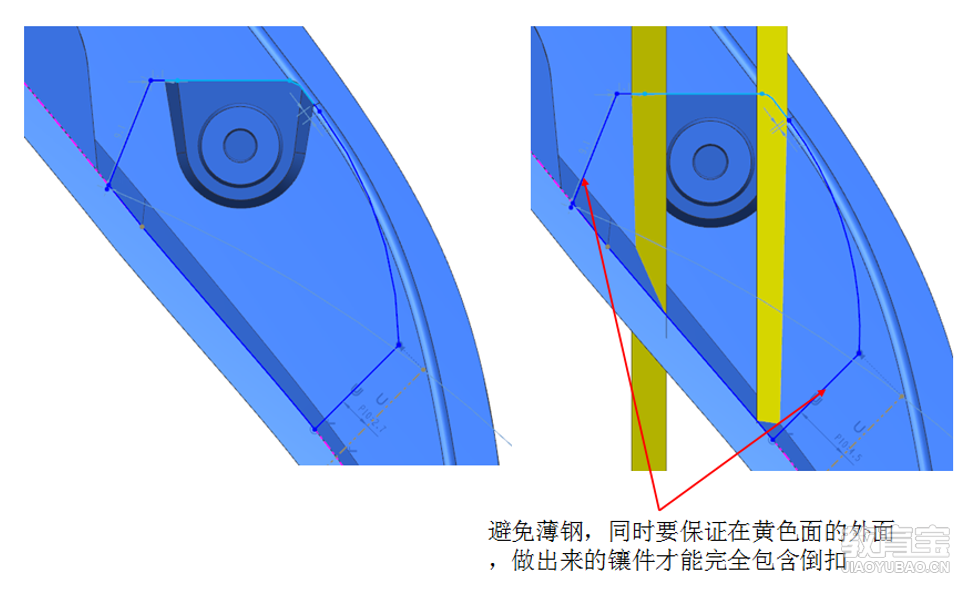

3.以ZC -XC为草图平面，做出内行位镶件的轮廓线，我们要理解箭头所示的轮廓线，为什么要这样做（难点），如下图所示。

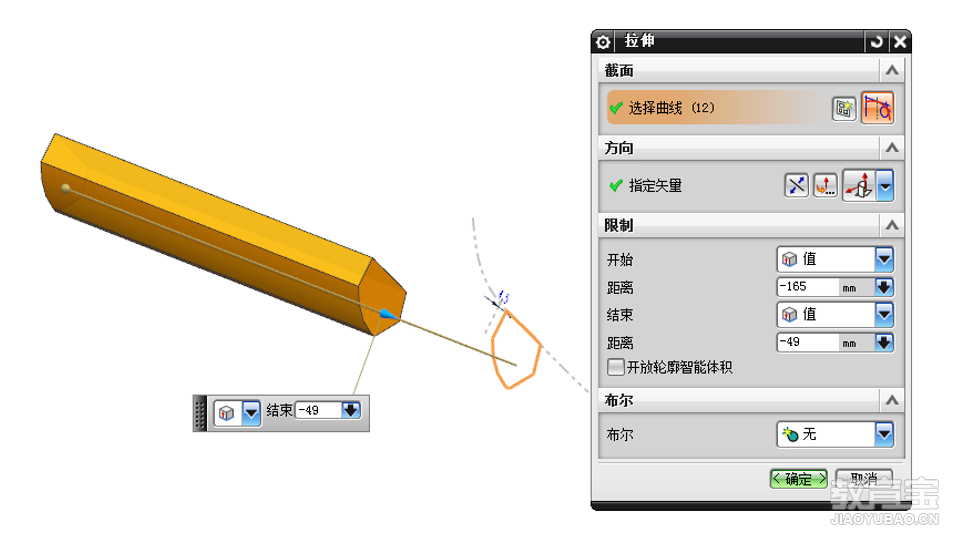

4.【拉伸】草图曲线，做出行位镶件假体，如下图所示。

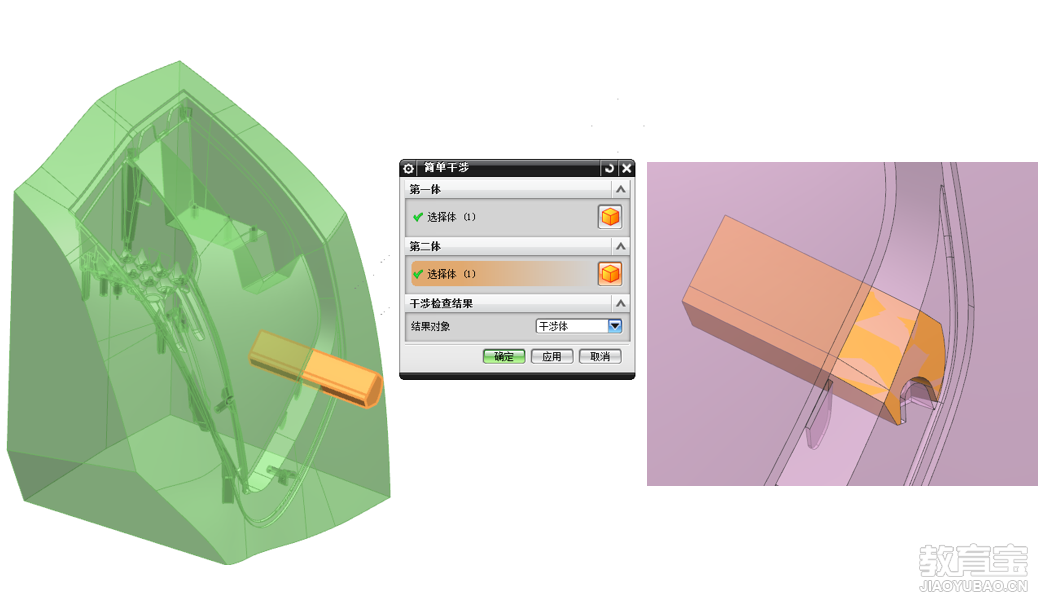

5.【简单干涉】内行位镶件假体和模仁，做出内行位镶件，如下图所示。

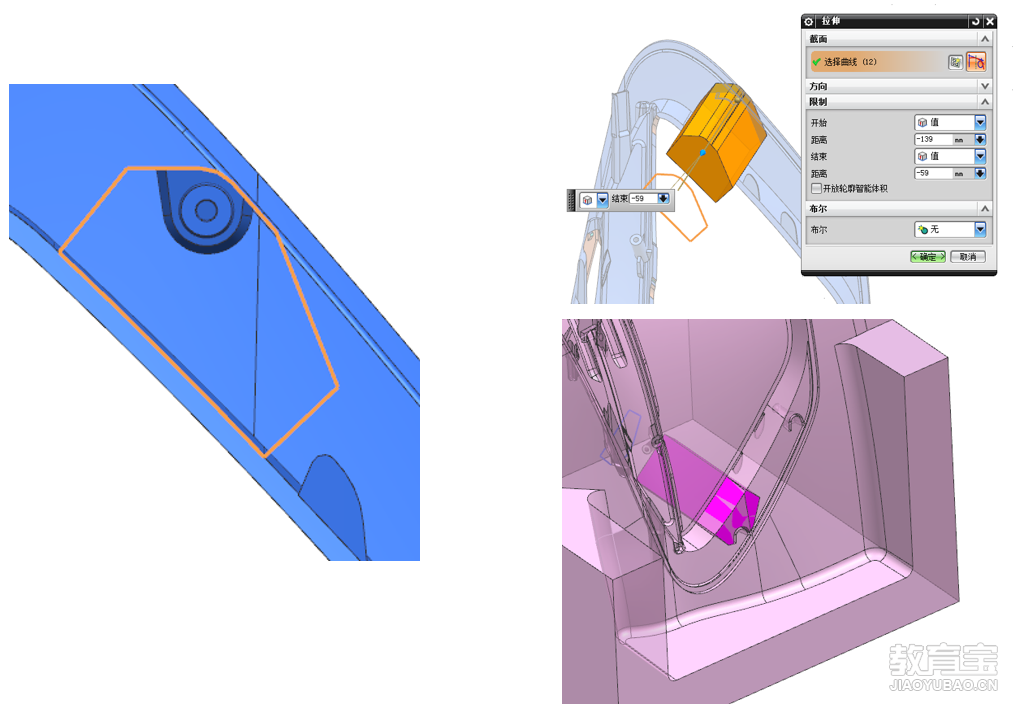

6.我们用同样的方法做出另外一处的行位镶件。
