车灯模如何拆后模行位镶件

作者：青华模具 来源：青华模具 2022/11/14 11:50:40

汽车模具难度在所有模具中的还是偏复杂的，而车灯模具在汽车模具...

汽车模具难度在所有模具中的还是偏复杂的，而车灯模具在汽车模具中也是加工精度和难度偏高的一种，今天给大家分享一款汽车车灯，如何拆后模行位镶件？

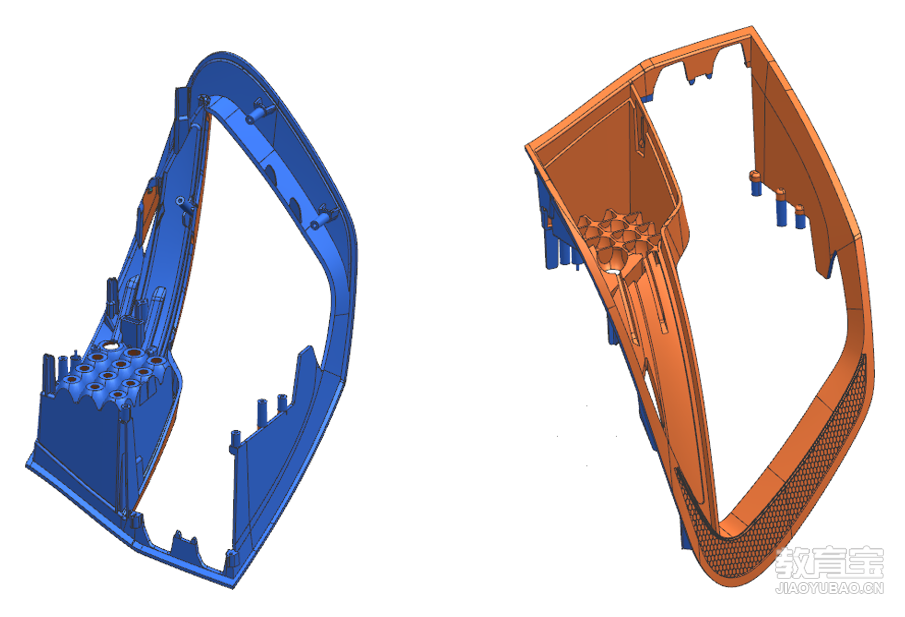

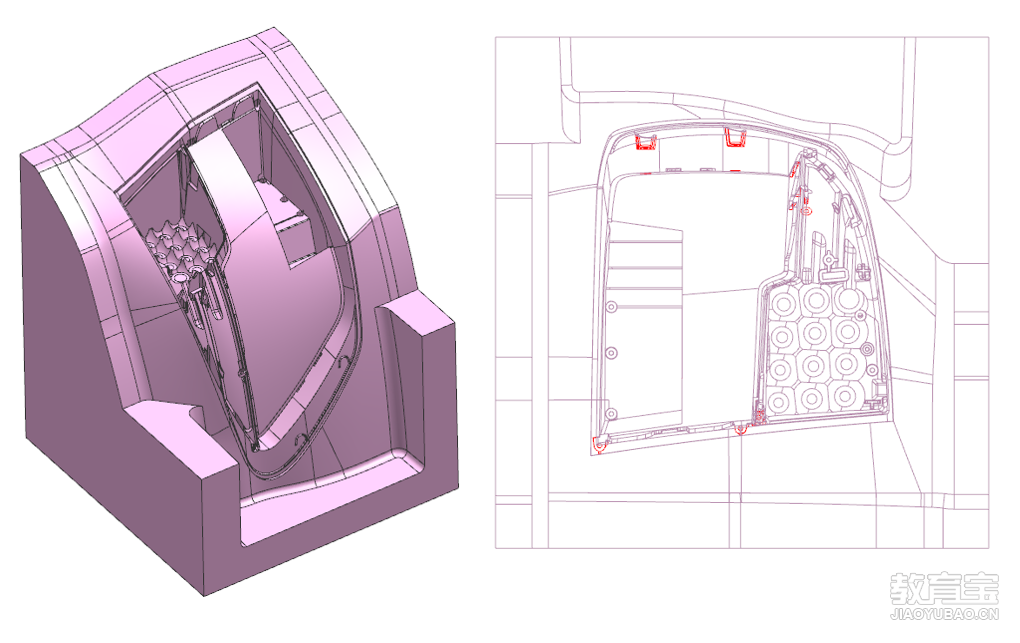

1.分开前后模仁之后，F8摆正后模仁，用【带有淡化边的线框】视图观察后模仁， 红色区域显示的地方为倒扣区域，要做后模行位出倒扣出模，如下图所示。
2.用【创建方块】，包含所有的倒扣区域。

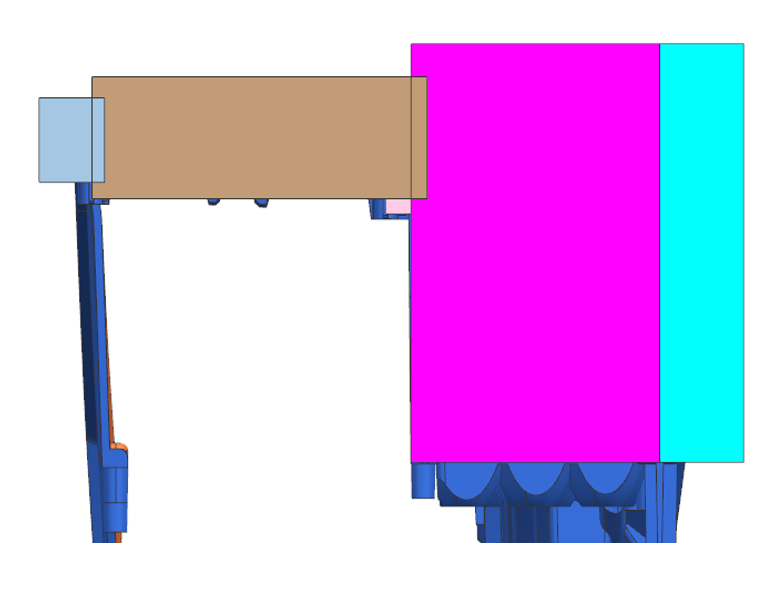

3.用【创建方块】，包含所有需要做插穿的区域，如黄色块，和第一步 做出来的包块 【 求差】，如下图所示。

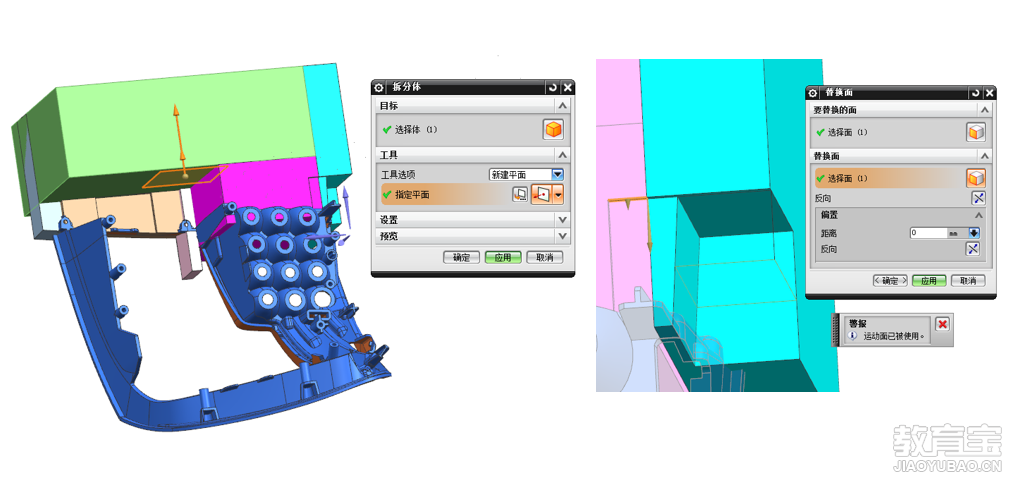

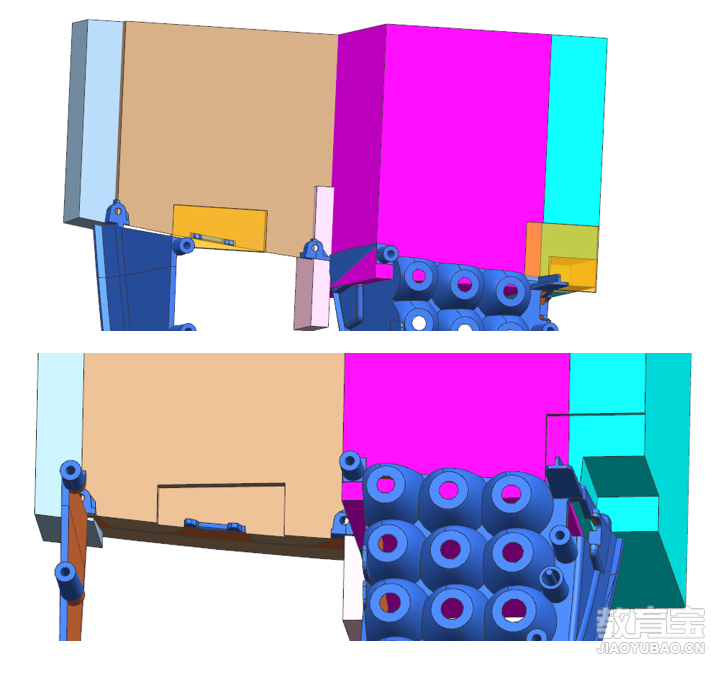

4.优化行位镶件，如图下图所示。

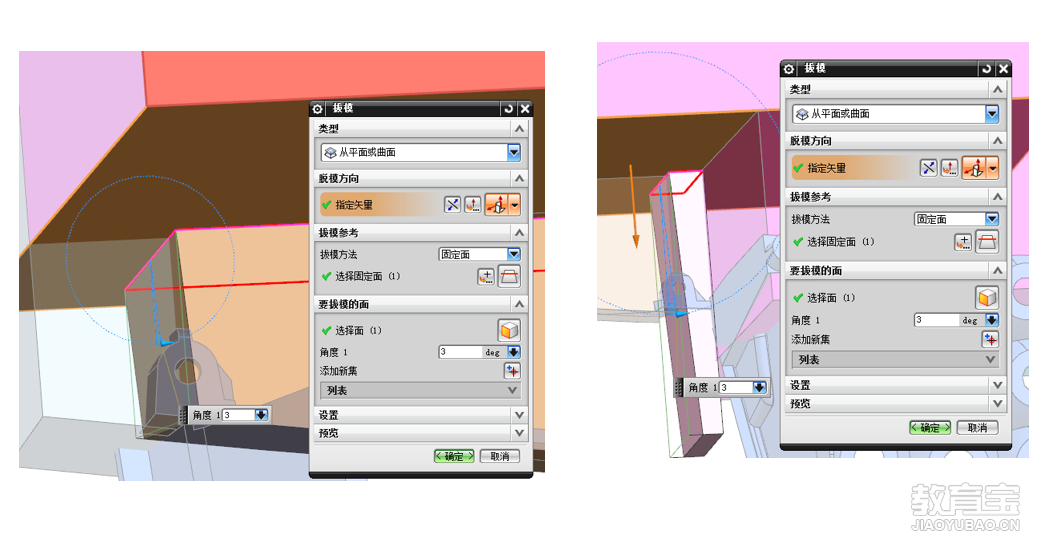

5.【拔模】需要插穿的面，如下图所示。

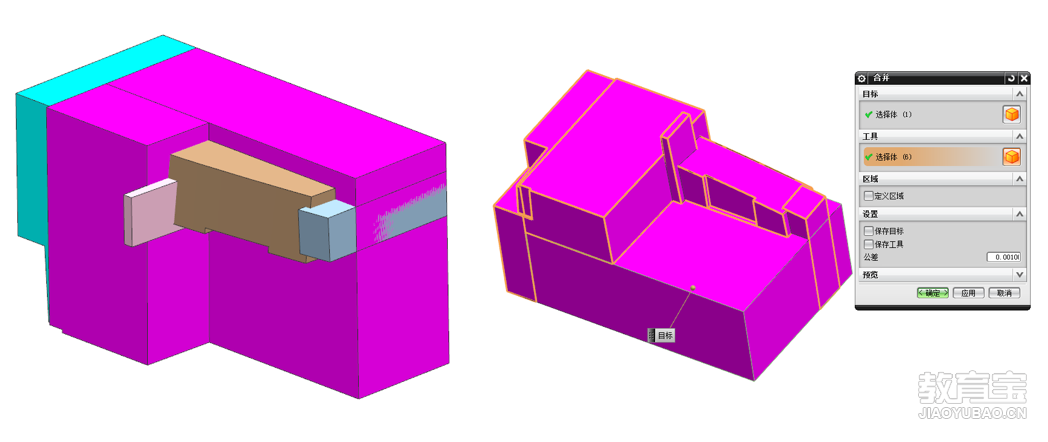

6.所有包块【求和】，做出后模行位镶件假体，如下图所示。

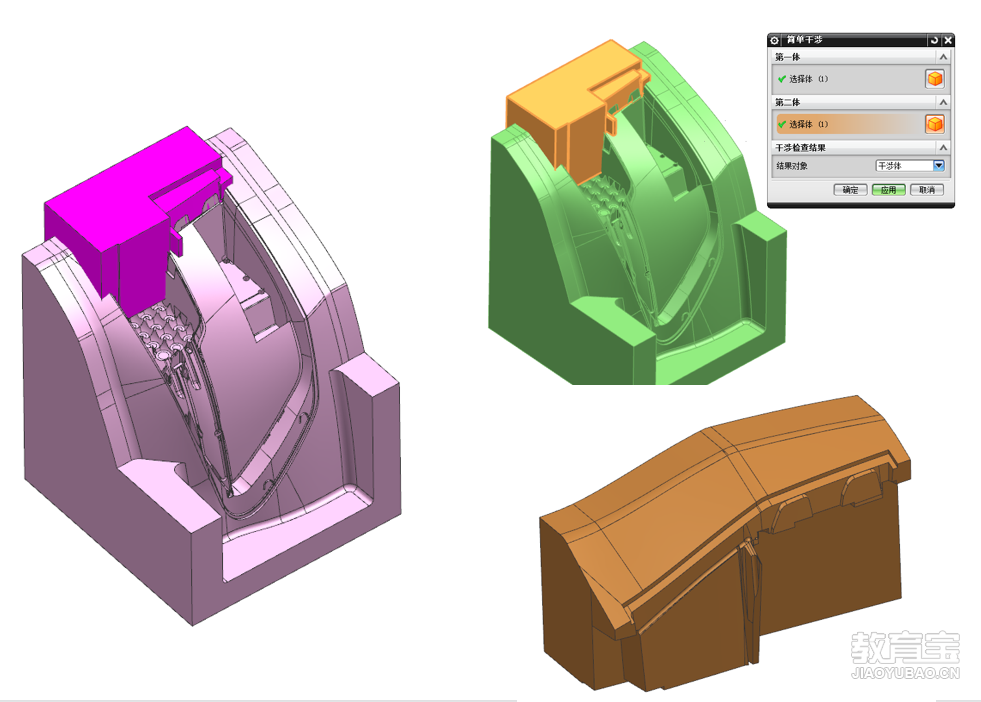

7.后模行位镶件假体和后模仁【简单干涉】，做出后模行位镶件，如下图所示。

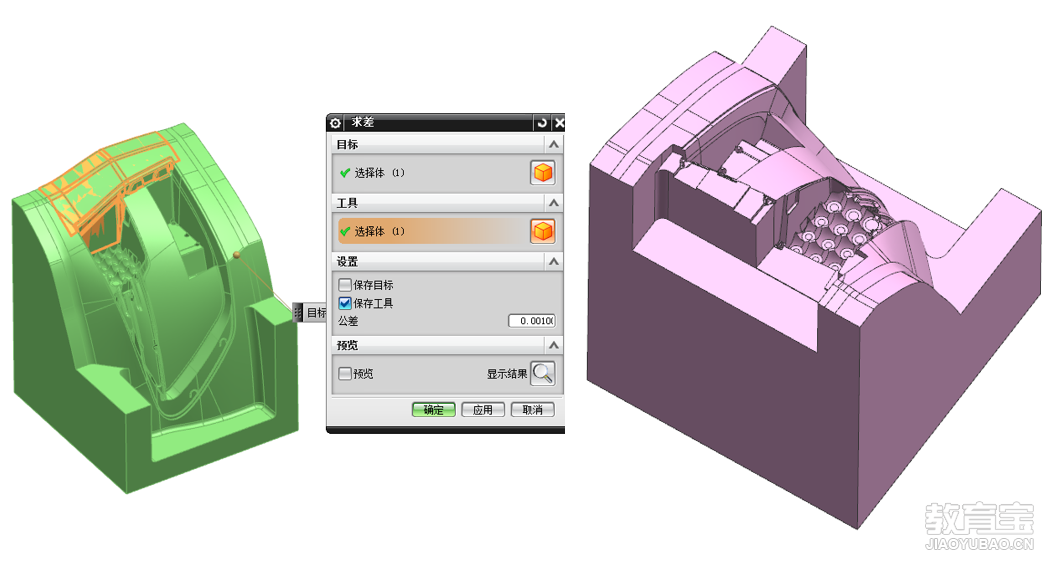

8.后模仁和后模行位镶件【求差】，如下图所示。
