二次行位的运动仿真简介

作者：青华模具 来源：青华模具 2022/11/14 11:56:08

模具设计过程中，我们经常要模拟机构动作，今天给大家模拟一个二...

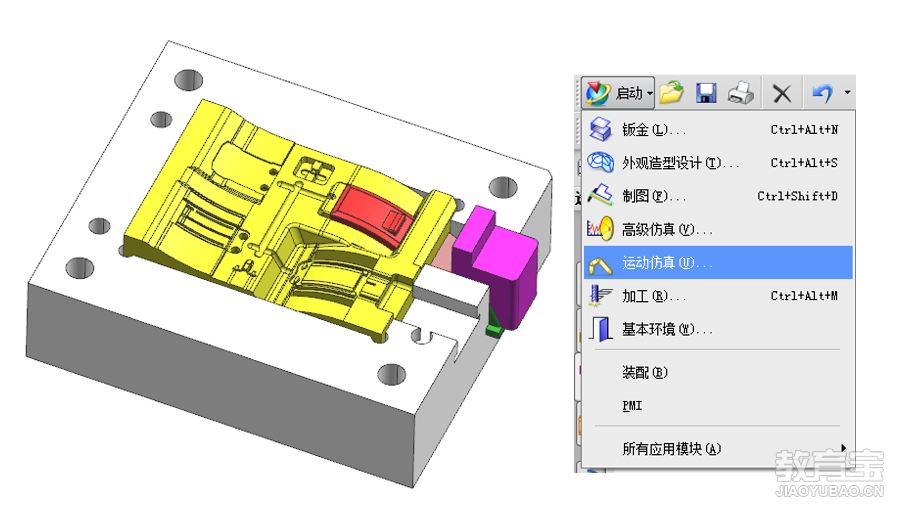

模具设计过程中，我们经常要模拟机构动作，今天给大家模拟一个二次行位的开模 动作，其中运用到了【3D接触】和【阻尼器】，分享给大家。 1.打开一个二次行位的图档，【启动】-【运动仿真】进入到运动仿真模块，如下图所示。

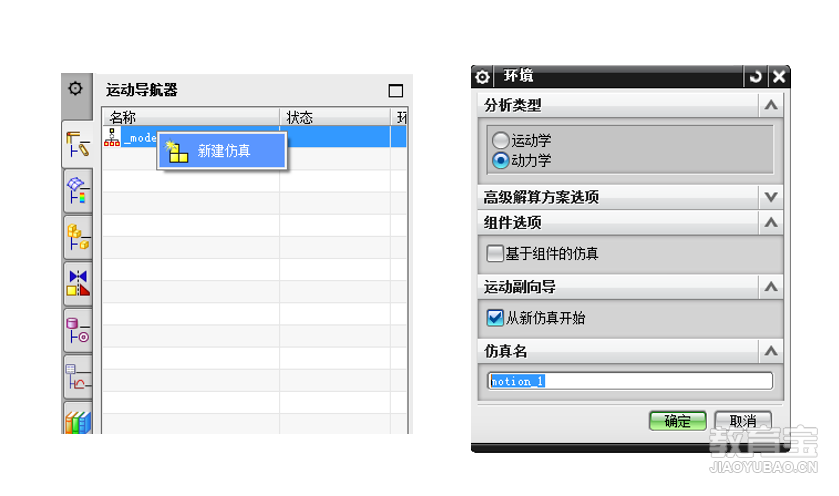

2.【新建仿真】选择【动力学】，如下图所示。

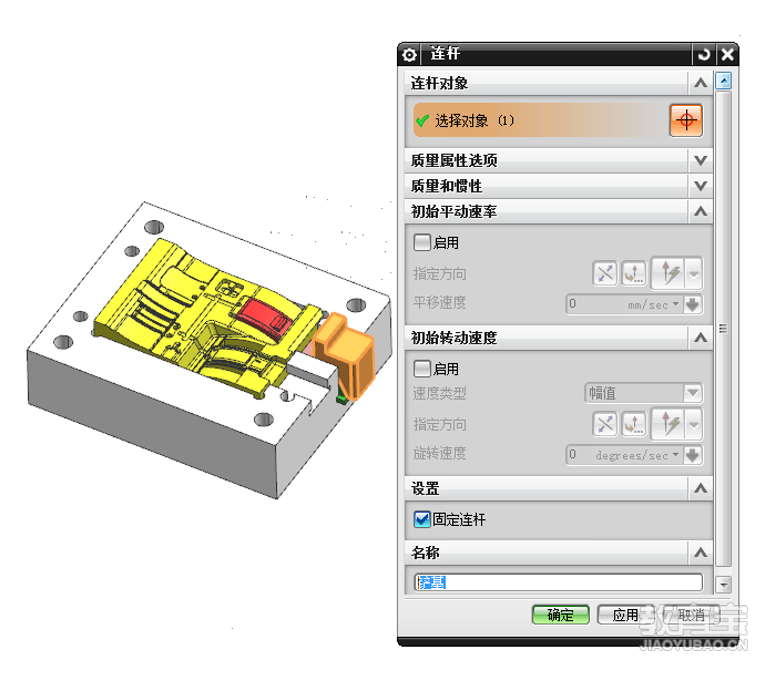

3.新建【连杆】，选择铲基，并设定为固定连杆，如下图所示。

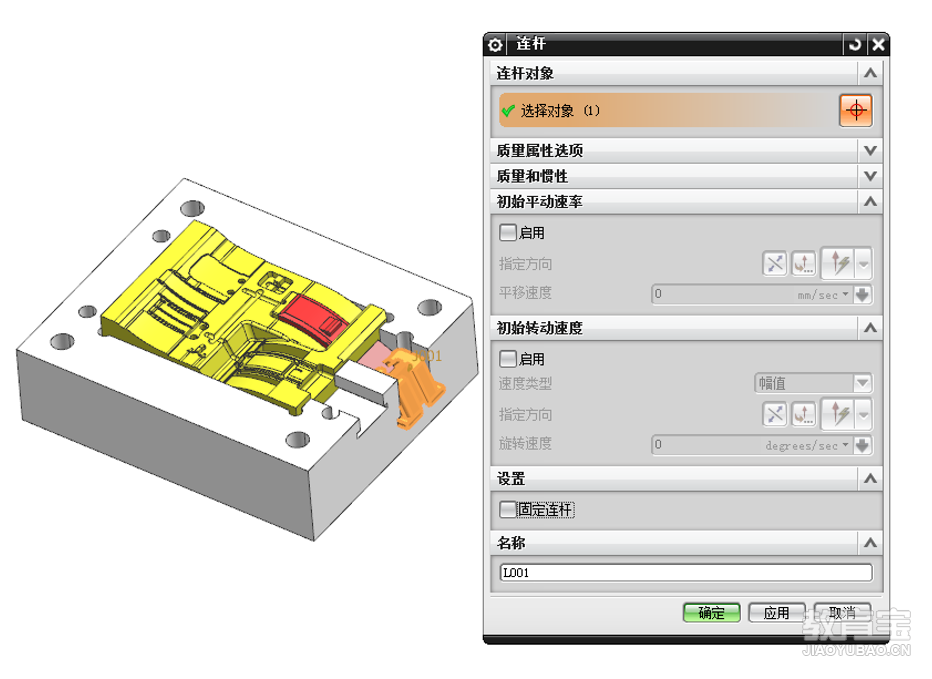

4.新建【连杆】，选择行位座，如下图所示。

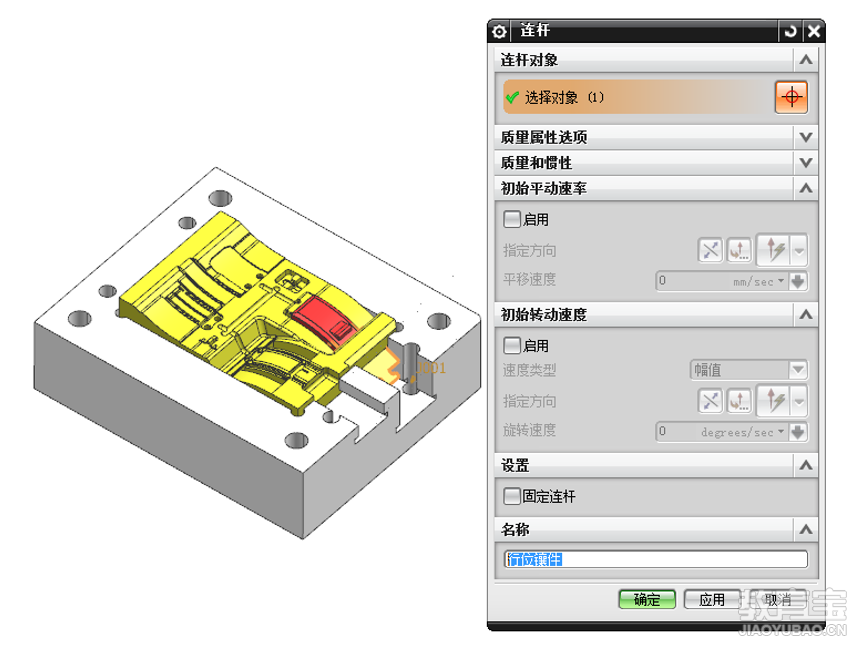

5.新建【连杆】，选择行位镶件，如下图所示。

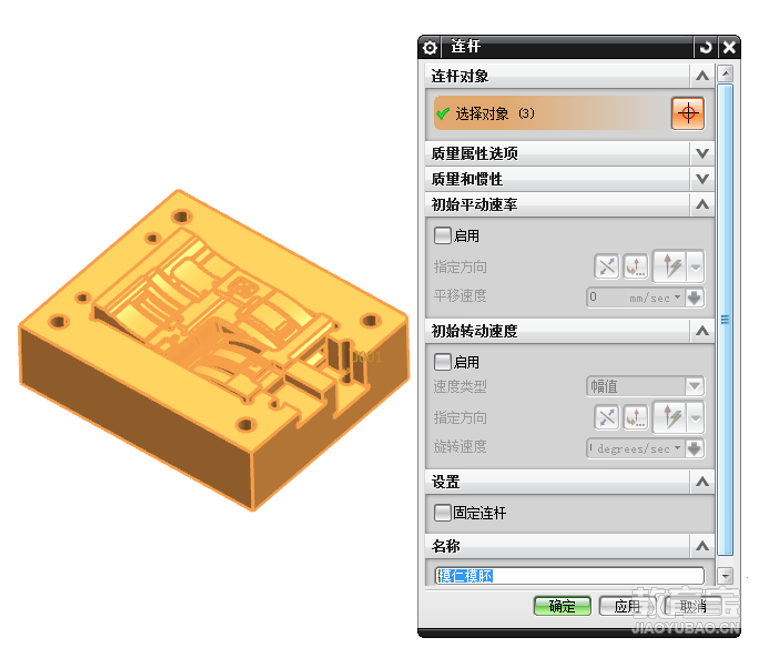

6.新建【连杆】，选择B板、模仁和产品，如下图所示。

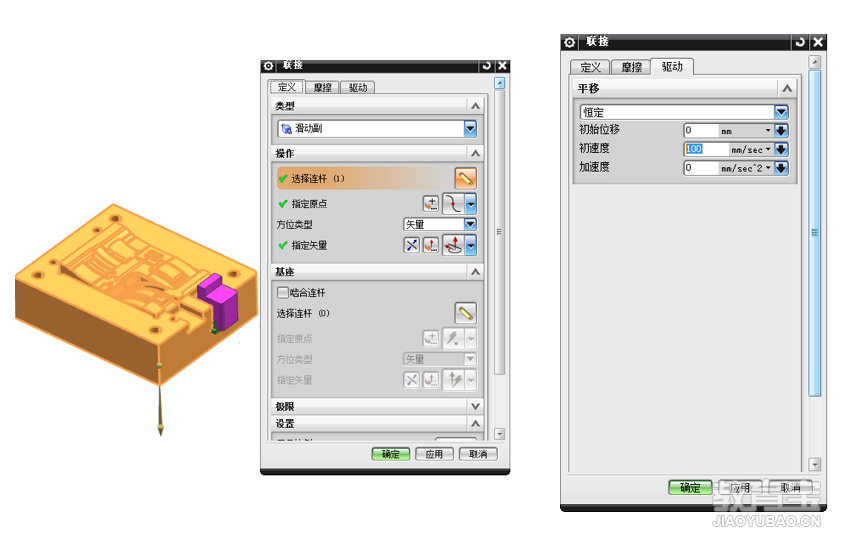

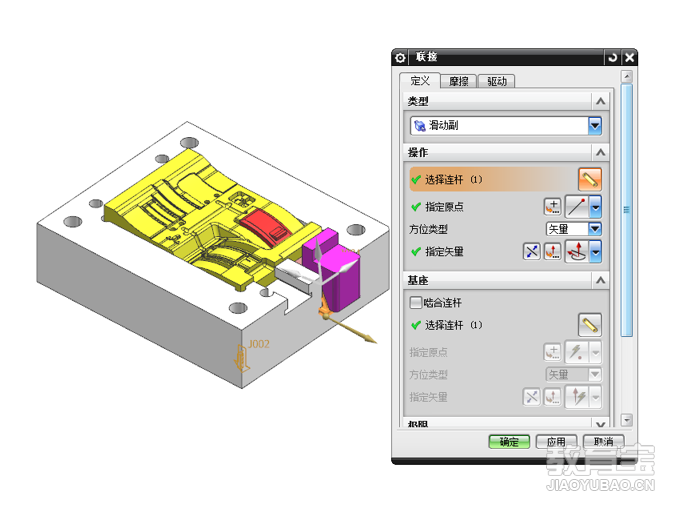

7.新建【运动副】，选择B板上的边线定义运动方向，进入【驱动】-【恒定】， 设置初速度为100。
8.新建【运动副】，选择行位的边线定义运动方向，【基座】选择B板，不设置驱动。

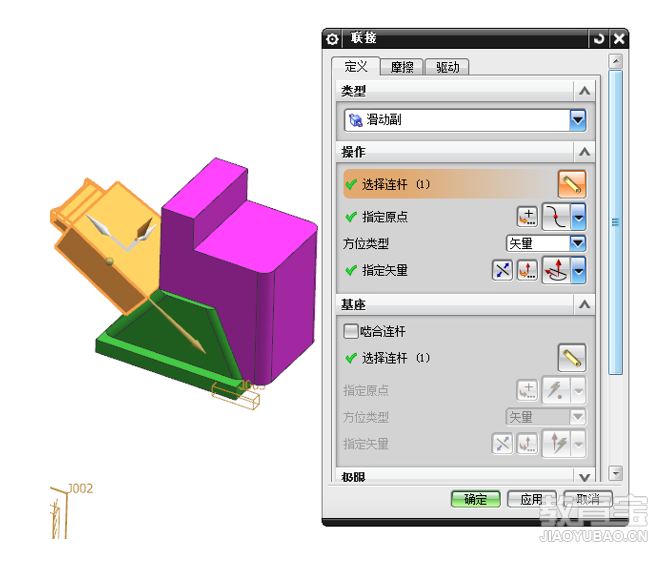

9.新建【运动副】，选择行位镶件的边线定义运动方向，【基座】选择B板，其它不用设 置，如下图所示。

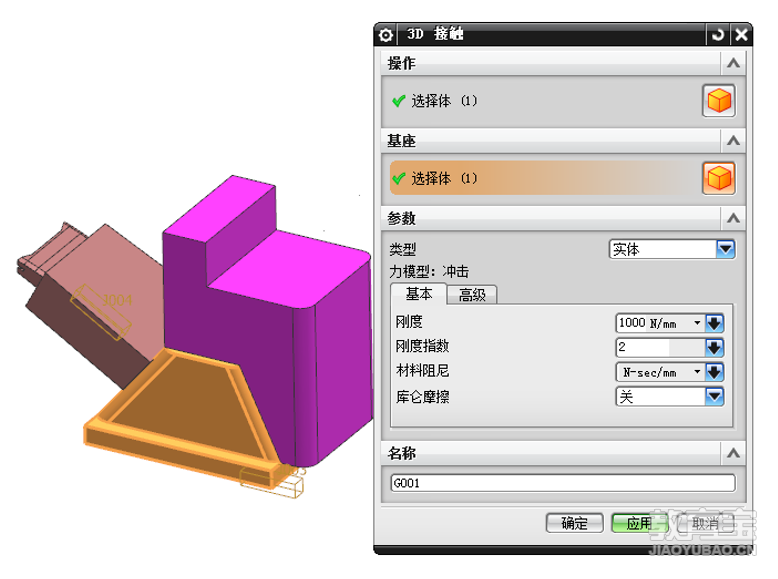

10.新建【3D】接触，【操作】选择行位镶件，【基座】选择行位。

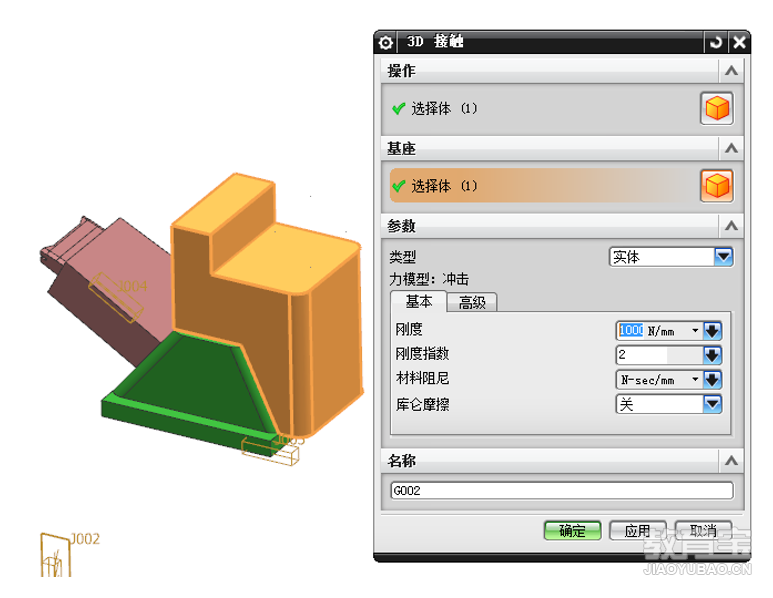

11.新建【3D】接触，【操作】选择行位，【基座】选择铲基。

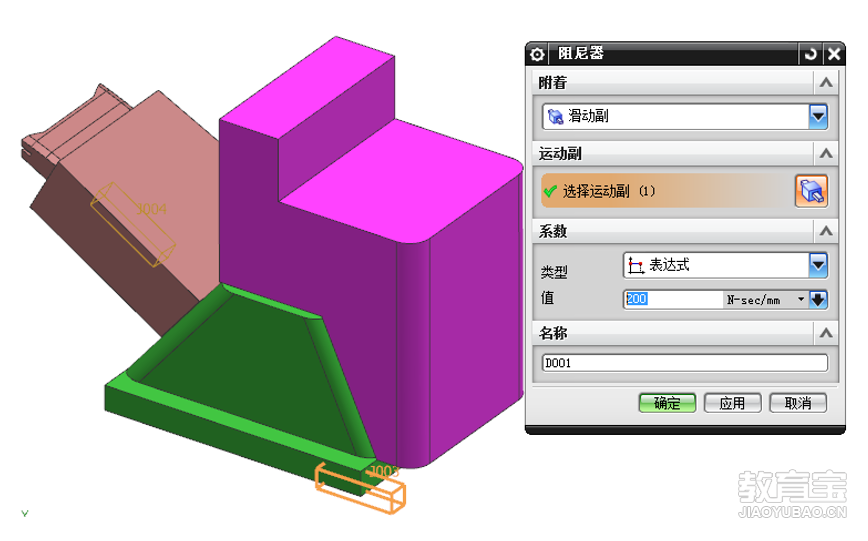

12.新建【阻尼器】，选择行位的运动副，如下图所示。

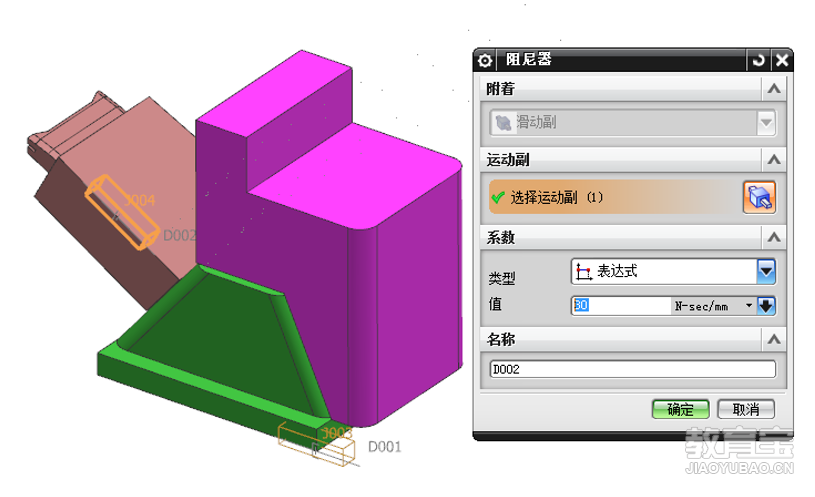

13.新建【阻尼器】，选择行位镶件的运动副，如下图所示。

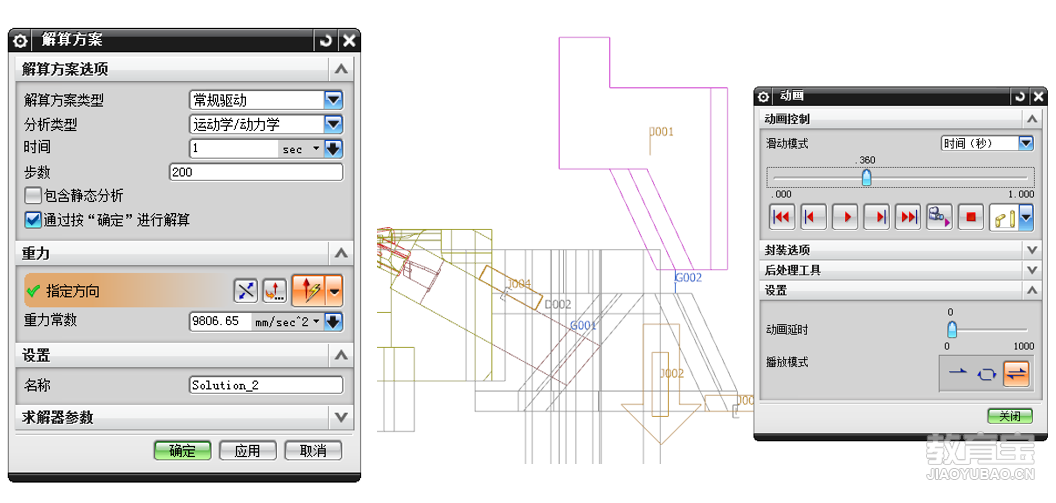

距离，如下图所示。
声明：本文所用视频、图片、文字如涉及作品版权问题，请第一时间告知，我们将立即删除内容！ ☞☞ 拒绝混日子就来青华学习吧！
