打印机复杂插穿孔的补孔秘籍

作者：青华模具 来源：青华模具 2022/11/14 13:35:54

1.利用创建方块命令将插穿孔堵起来，注意必须把孔包完，创建方...

1.利用创建方块命令将插穿孔堵起来，注意必须把孔包完，创建方块的间隙设为0.5，如图所示：

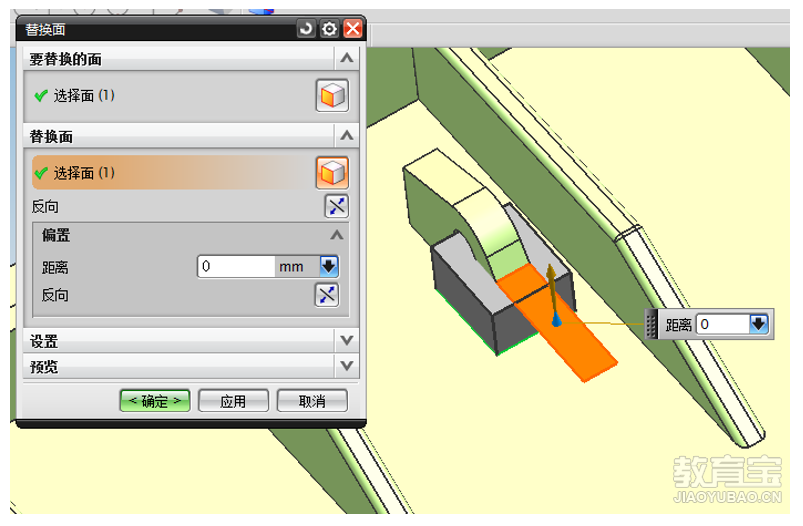

2.利用替换面命令将包块的顶面与产品面替平，结果如图所示

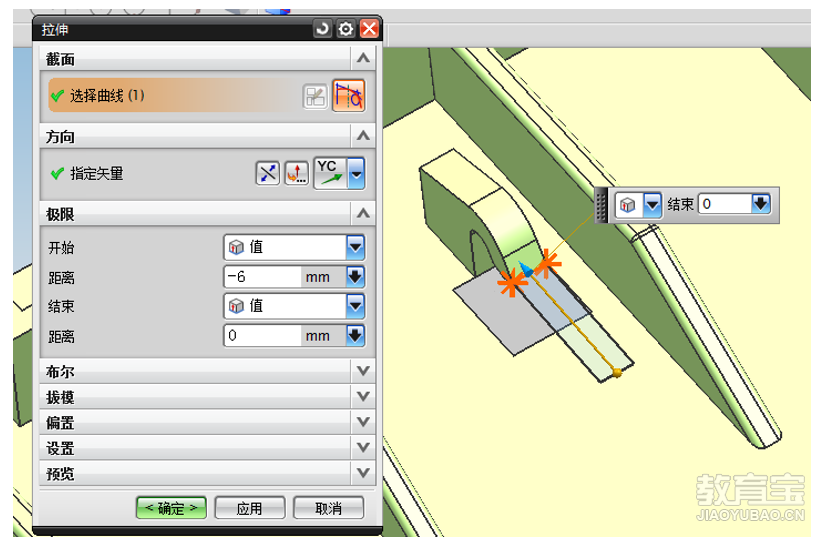

3.包块与产品求差，然后利用拉伸命令拉伸一个辅助面，便于后续替换，注意拉伸的方向为坐标的矢量方向，如图所示

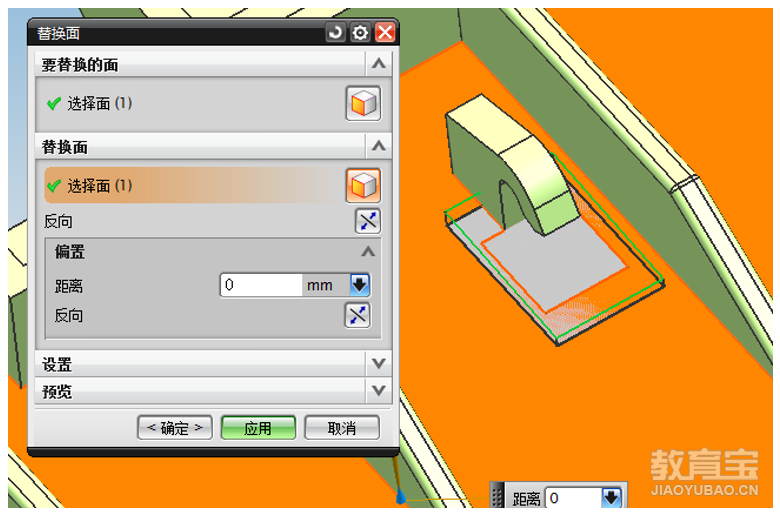

4.利用替换面命令将包块的顶面与辅助面替平，如图所示

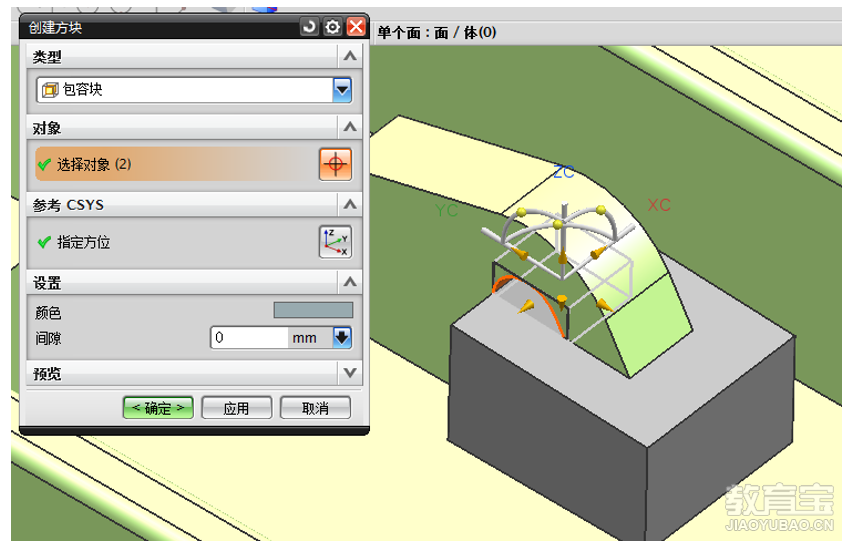

5.包块与产品求差，然后再创建另一个小包块，间隙设为0，创建完成后，与产品求差，如图所示

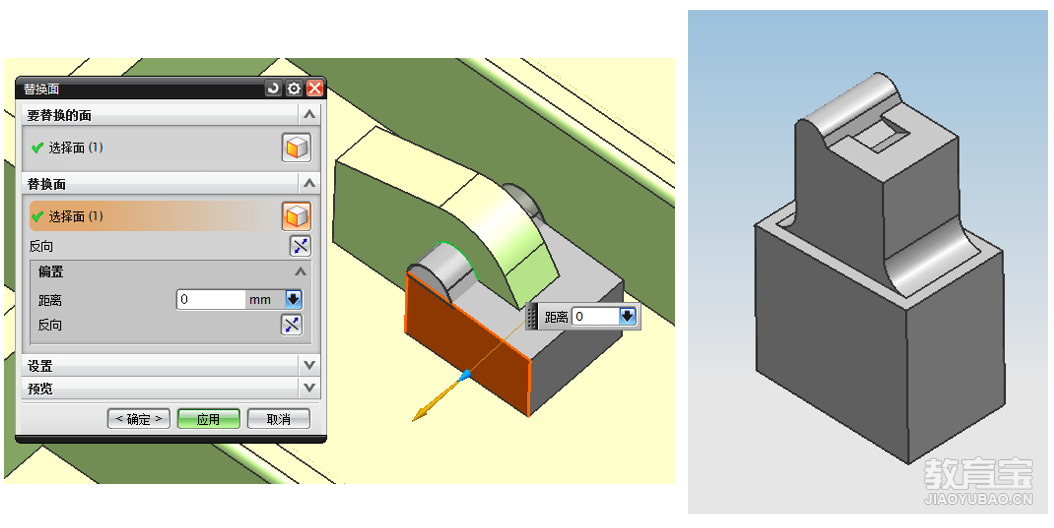

6.再用替换面命令将小包块两边替换到大包块的两侧，将两个包块求和起来，完成插穿孔的补孔，如图所示
