电饭煲前模哈佛滑块机构

作者：青华模具 来源：青华模具 2022/11/14 13:37:40

当产品倒扣行程较小，成形大的胶位，且胶位均在前模部分，一般考...

当产品倒扣行程较小，成形大的胶位，且胶位均在前模部分，一般考虑用前模哈佛机构，动作平稳，顺畅，同时加工方便，占用空间小，我来给大家分享这种机构：

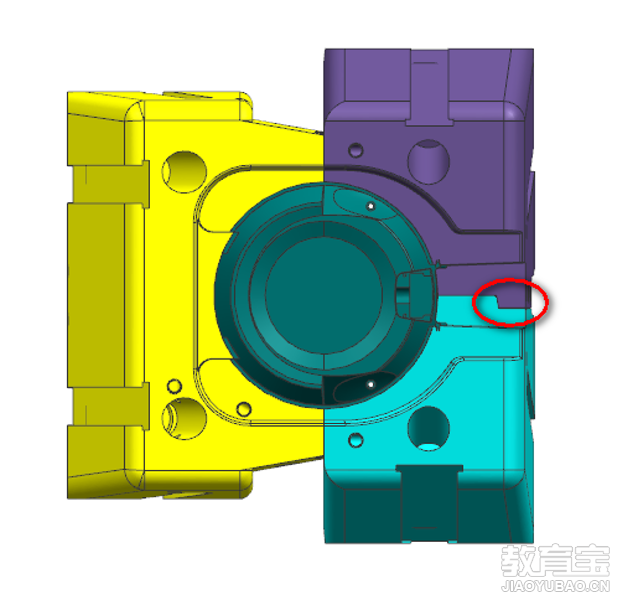

设计要点1： 当两滑块对碰是滑块比较大，两滑块之间要设计对锁，如图所示：
设计要点2： 哈佛滑块机构驱动力是靠弹簧弹出，弹簧需套在斜导柱上，滑块底部还需加 7字勾，将滑块往后模拉，如图所示：

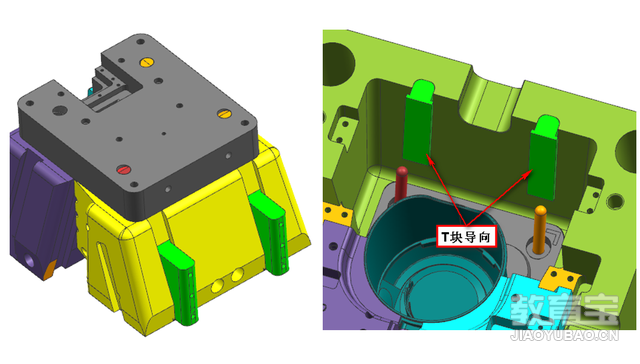

设计要点3： 哈佛滑块需要设计T块导轨导向滑块，T块固定在A板上，如图所示：

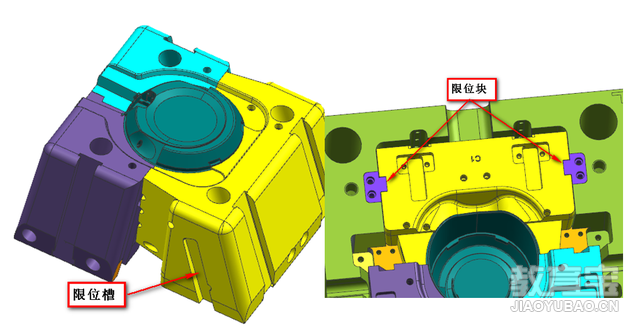

设计要点4： 哈佛滑块限位装置可设计在两侧，滑块两侧开槽，在A板上加限位块，如图所示：

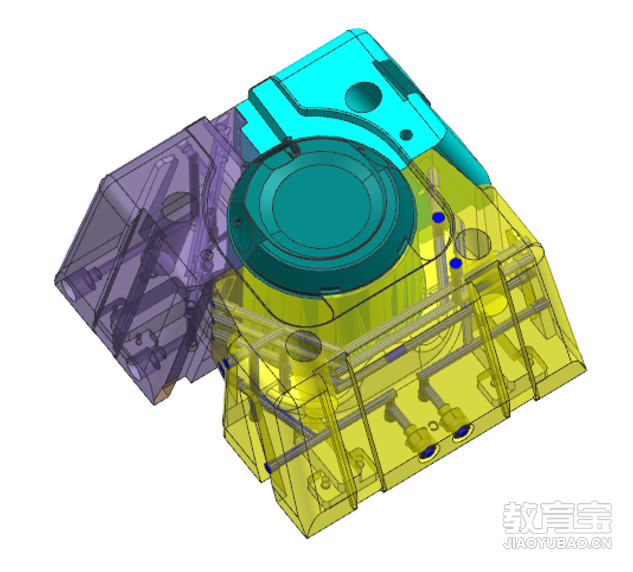

设计要点5： 哈佛滑块胶位面积比较大时，滑块必须设计运水，如图所示：
声明：本文所用视频、图片、文字如涉及作品版权问题，请第一时间告知，我们将立即删除内容！ ☞☞ 拒绝混日子就来青华学习吧！
