经典结构-前模斜顶设计

作者：青华模具来源：青华模具 2022年11月16日更新

一般情况下，产品内扣做斜顶，如果是前模内扣就要做前模斜顶，下...

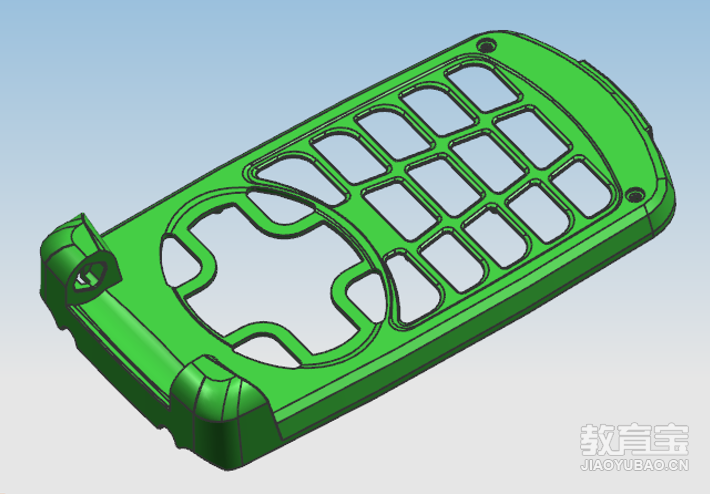

一般情况下，产品内扣做斜顶，如果是前模内扣就要做前模斜顶，下面给大家分享一套经典的前模斜顶机构。希望对大家有提升：

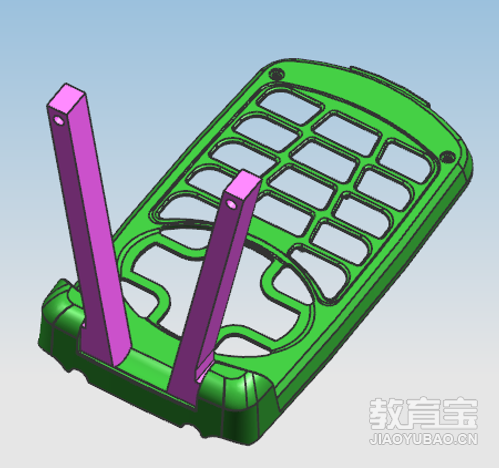

1.首先将前模斜顶设计出来，斜顶的角度与后模斜顶角度一样3度-12度，注意两斜顶的行程，两斜顶不能相撞，如图所示：

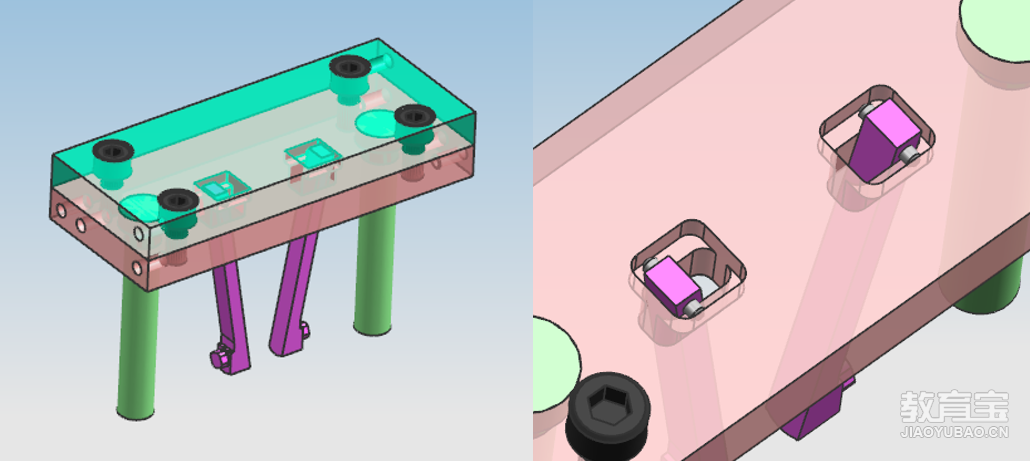

2.增加两块顶针板，且设计两支回针，回针顶部顶在分型面上，便于前模斜顶回位，斜顶直接用销钉定位滑动，节省空间，如图所示：

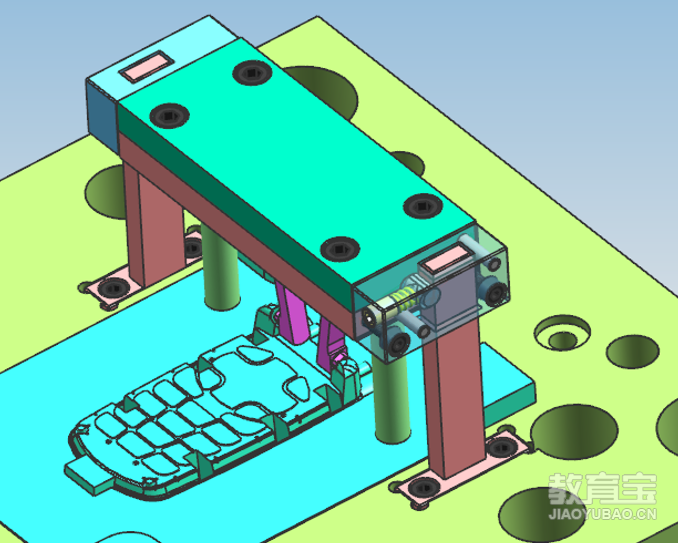

3.前模斜顶的顶出装置采用扣机，扣机力来源于A B板开模的力，扣机固定在两块小顶针板上，长的扣机杆固定在B板上，A B板开模，强行拉回，前模斜顶脱扣，拉到一定程度后限位限死，扣机强行拉开，如图所示：

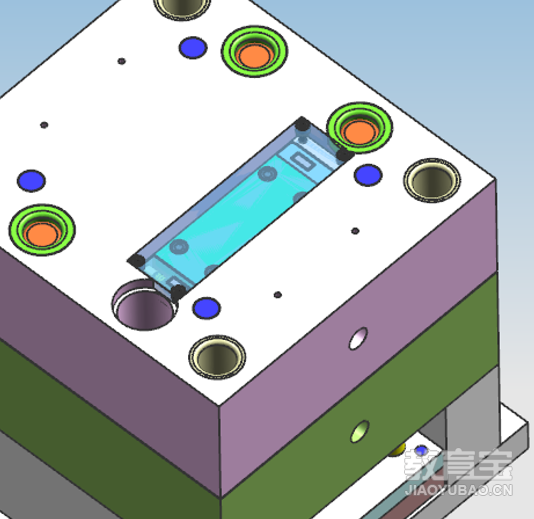

4.由于此套模具是细水口模具，水口版与A板直接要打开，A板必须设计一个盖板封住前模斜顶机构，如图所示：

声明：本文所用视频、图片、文字如涉及作品版权问题，请第一时间告知，我们将立即删除内容！ ☞☞ 拒绝混日子就来青华学习吧！
