简易前模斜顶机构巧妙设计

作者：青华模具 来源：青华模具 2022/11/16 9:29:54

国内的模具很多情况下要考虑成本，如前模斜顶机构，复杂的机构要...

国内的模具很多情况下要考虑成本，如前模斜顶机构，复杂的机构要增加顶针板，A板还需要加厚，成本高，今天给大家分享前模斜顶如何简易设计，减少成本：

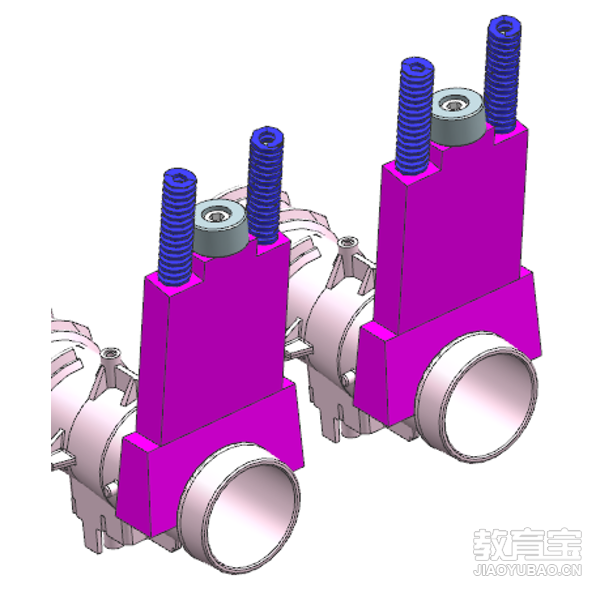

1.设计前模斜顶时要注意必须设计挂台，且斜顶厚度要尽量厚一点，便于后续在斜顶上装弹簧，如图所示：

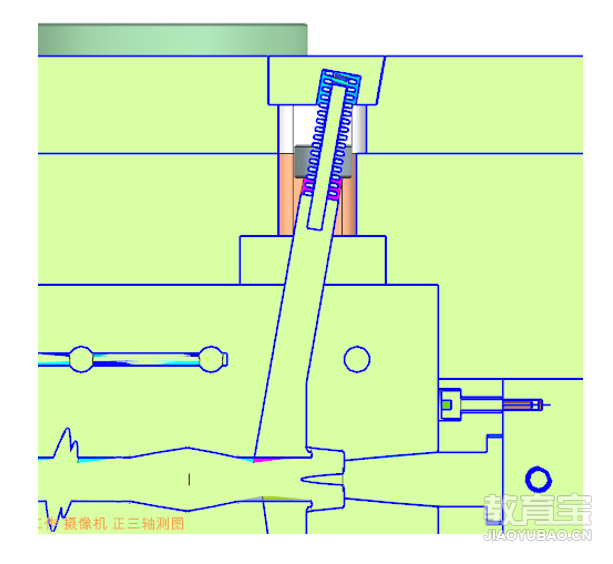

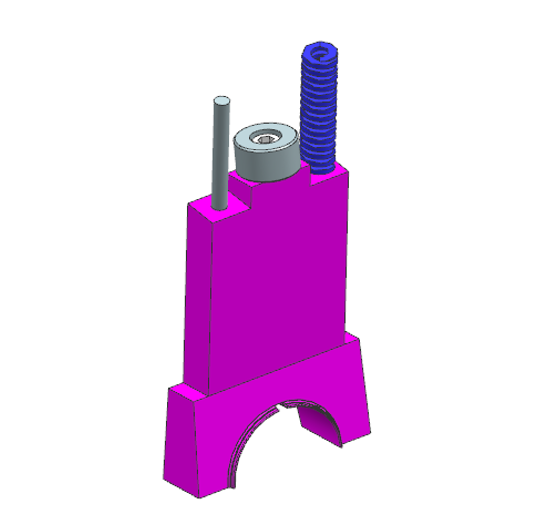

2. 顶出装置的设计：顶出机构采用弹簧顶出，弹簧内孔设计一个销钉，防止弹簧压缩时过渡变形，注意弹簧的顶出方向要与斜顶滑动角度一致，如图所示：

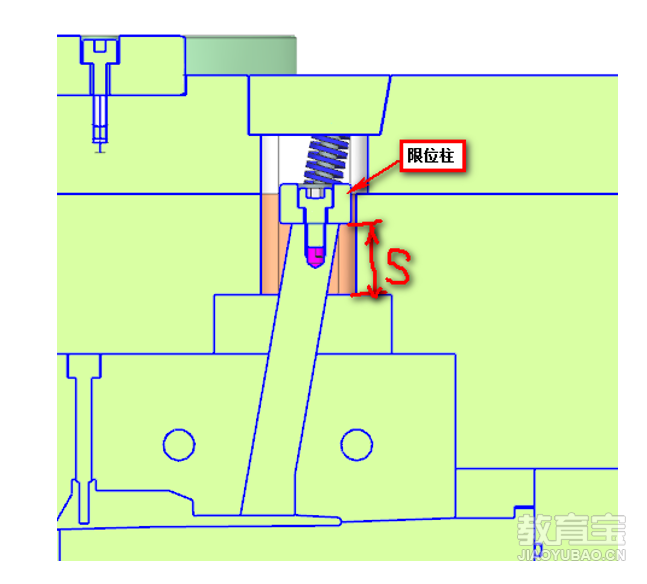

3.限位装置的设计：限位装置可直接在斜顶头部锁一个限位柱，如图所示：

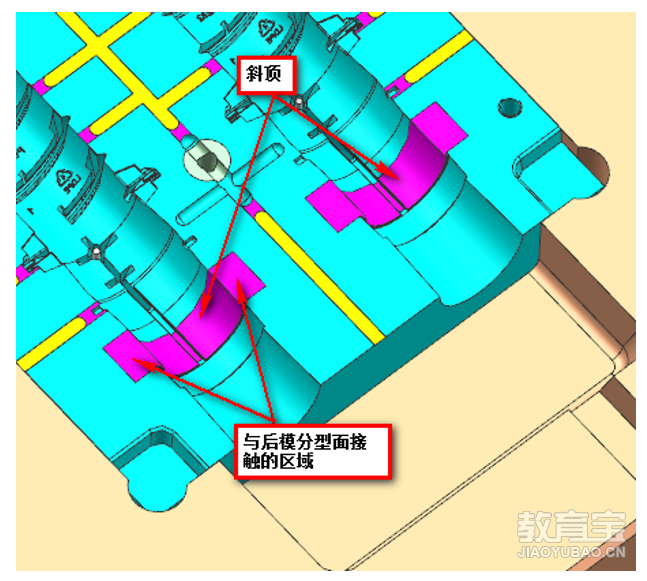

4. 回位装置的设计，回位装置采用分型面压回前模斜顶，设计斜顶时要注意有平面讲斜顶压回，如图所示：

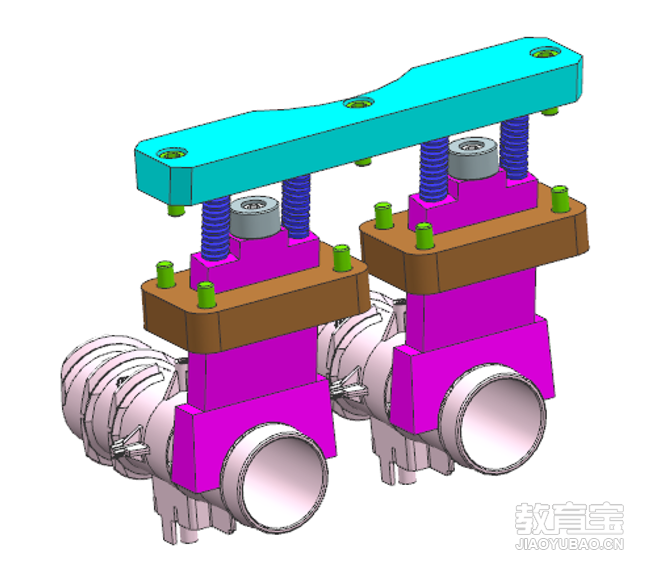

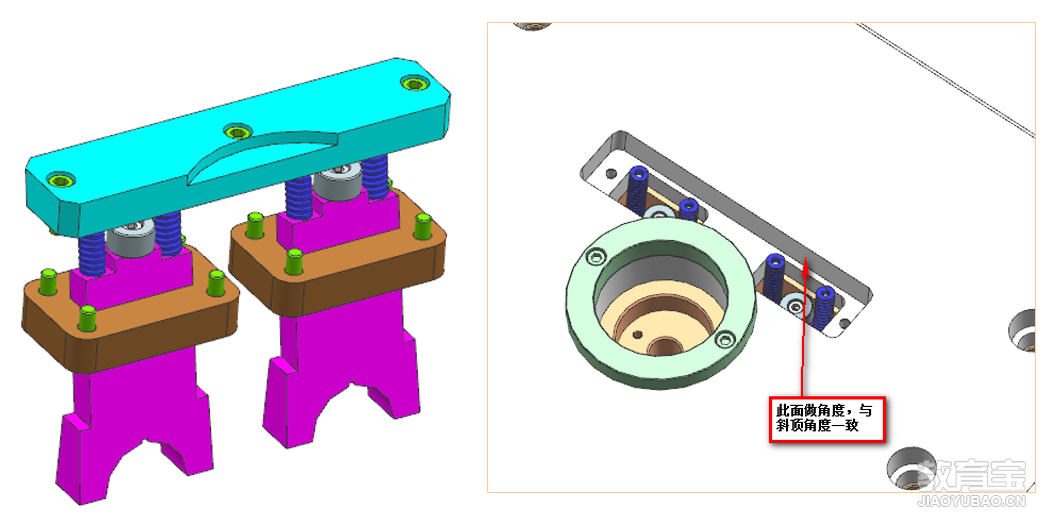

5. 为了便于前模斜顶机构的安装，面板上设计一块压板，压板其中一个面与斜顶角度一致，方便压回弹簧，如图所示：
6. 压板上的弹簧过孔必须与弹簧安装的角度一致，如图所示：
