滑块里出滑块的经典结构

作者：青华模具 来源：青华模具 2022/11/16 9:30:11

我们设计模具时总会碰到一些比较复杂的机构，如滑块里面出滑块、...

我们设计模具时总会碰到一些比较复杂的机构，如滑块里面出滑块、滑块里面出斜顶、滑块里面出顶针等，今天给大家分享一个滑块里面出滑块的经典结构

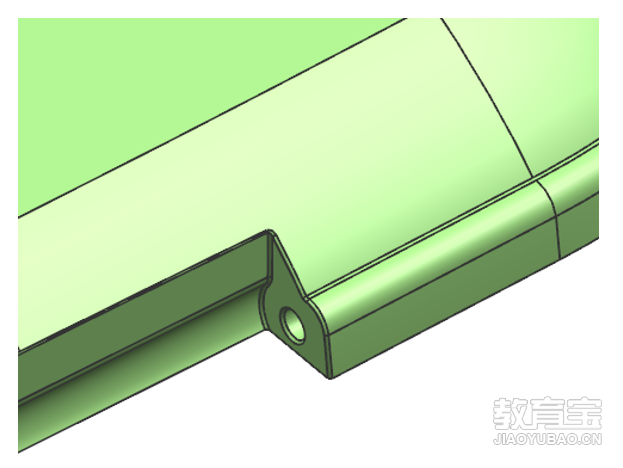

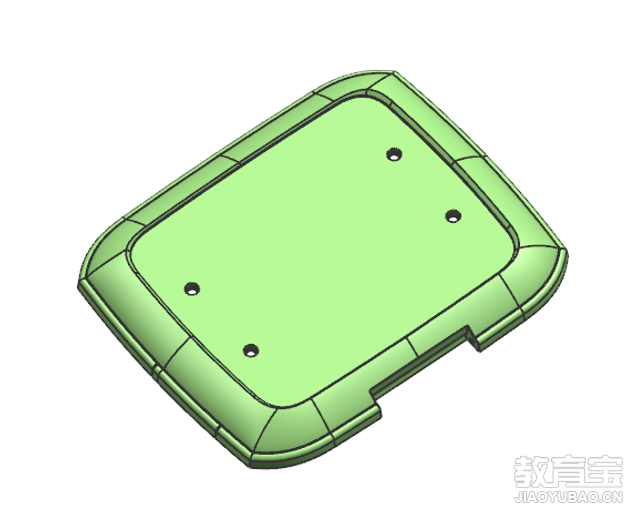

1.此产品有两处侧孔，做普通滑块无法出模，需要设计滑块里面出滑块

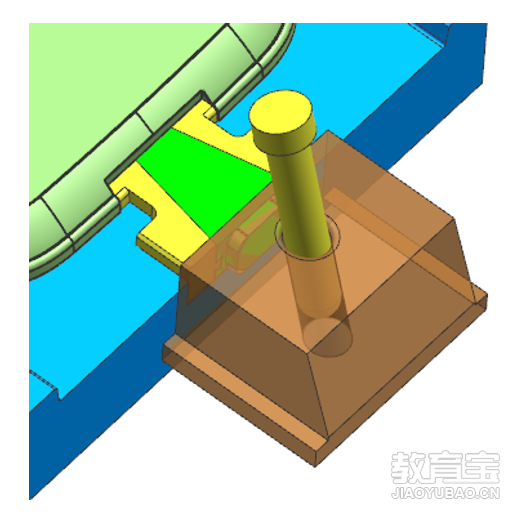

2.首先设计两个小滑块，且斜面带燕尾槽，小滑块出模方向为红色箭头方向

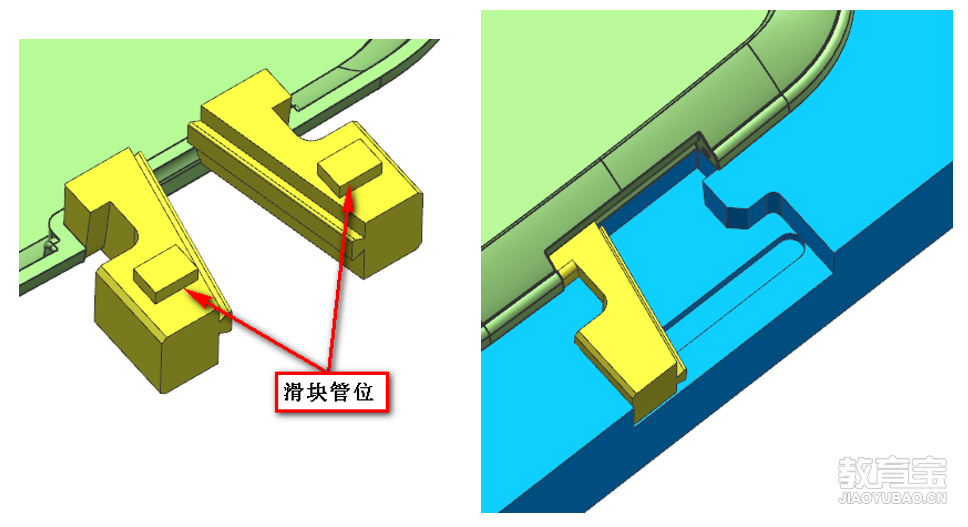

3.小滑块滑动时需做管位，后模仁需要开一个导向槽，如图所示：

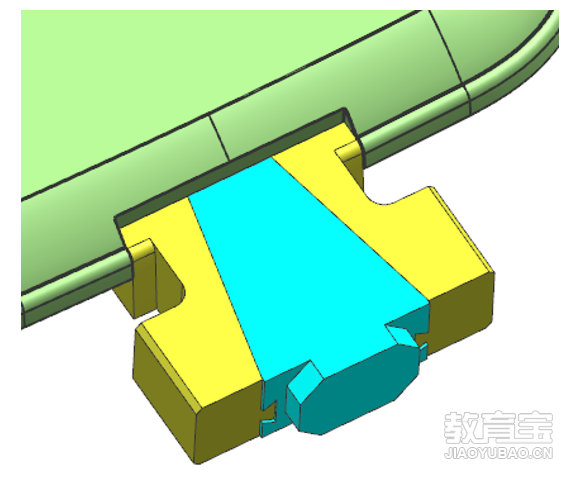

4.设计驱动小滑块的镶件，与小滑块的燕尾配合，如图所示
4.设计驱动小滑块的镶件，与小滑块的燕尾配合，如图所示
