汽车保险杠曲面分型面的创建技巧

作者：青华模具来源：青华模具 2022年11月24日更新

汽车产品的分型面大多都是曲面类的，有些模具设计师没有接触过汽...

汽车产品的分型面大多都是曲面类的，有些模具设计师没有接触过汽车模，就觉得曲面分型面不好创建，其实掌握好方法创建起来也是非常简单，下面我来给大家分享：

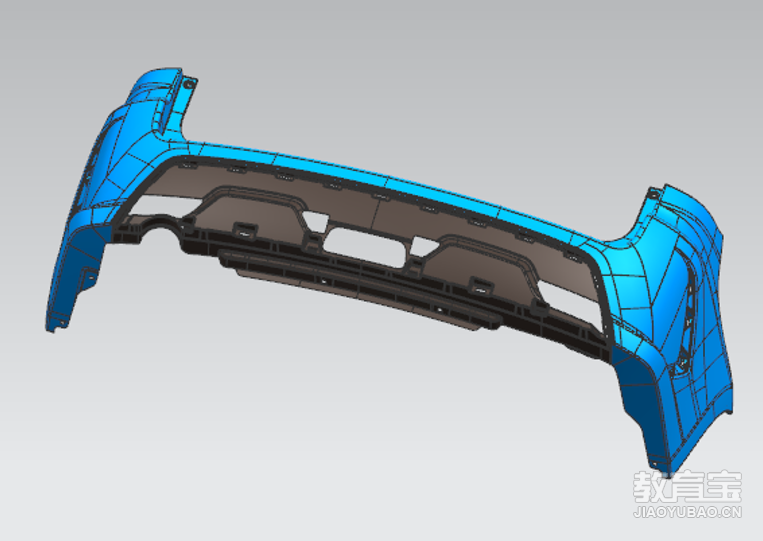

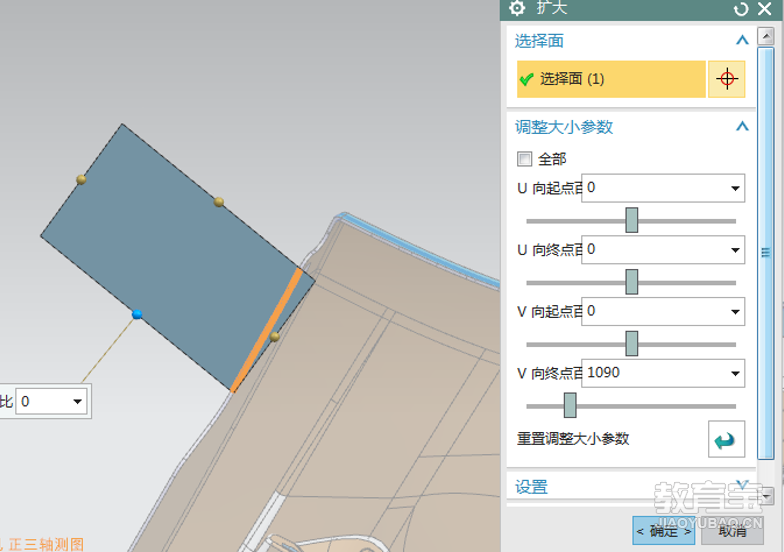

1.一般情况下，产品有原始的分型面时，在没有尖角、薄钢的情况下，我们都是直接延伸或者扩大分型面，保持与产品相切，如下图所示：

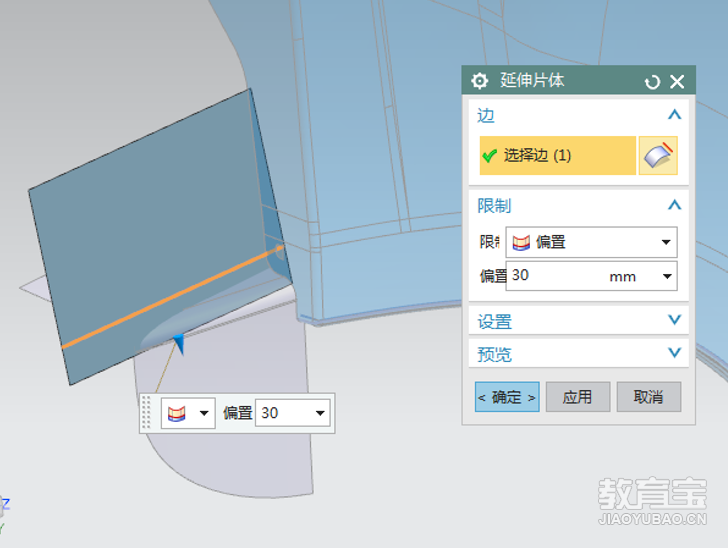

2.有一处R角面无法延伸，则先将两个面做拐角，拐角要求两个面必须相交，所以先将分型面延伸，在倒角，如图所示：

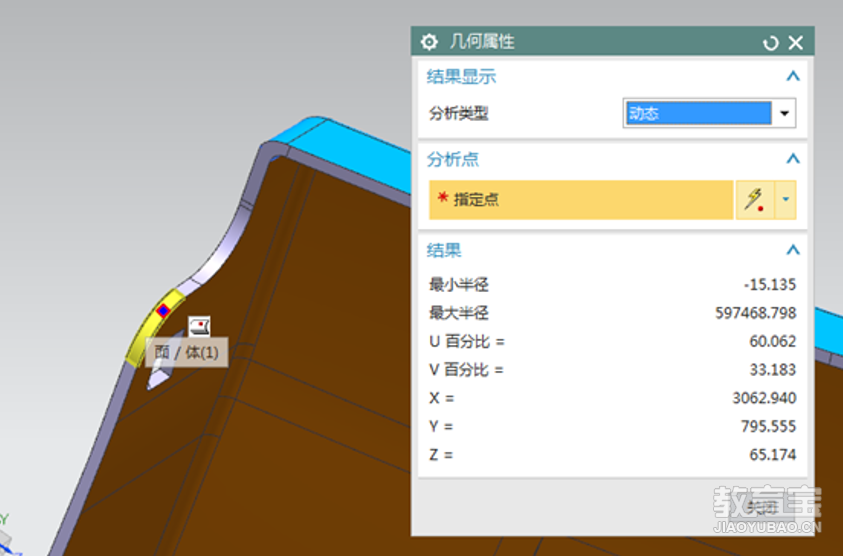

3.用几何属性命令测量出R角的大小，并复制数据，再用倒圆角命令将R角倒上，如图所示：

4.产品没有原始分型面的必须通过抽取分型线，再用分型线拉伸，注意拉伸的方向选择坐标矢量，如图所示：

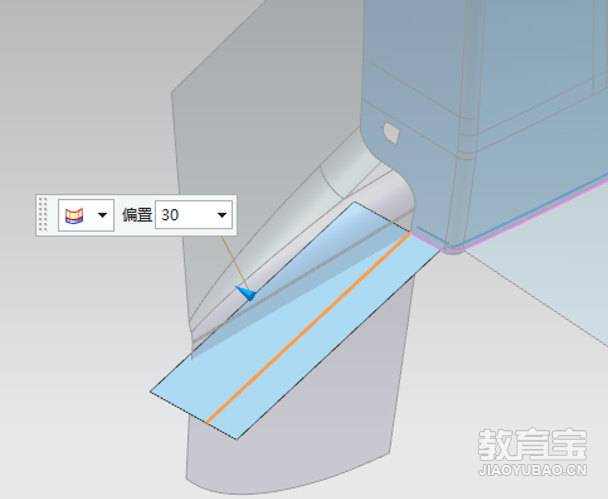

5.两分型面未相交的，必须延伸分型面，使其相交，然后做拐角，如图所示：

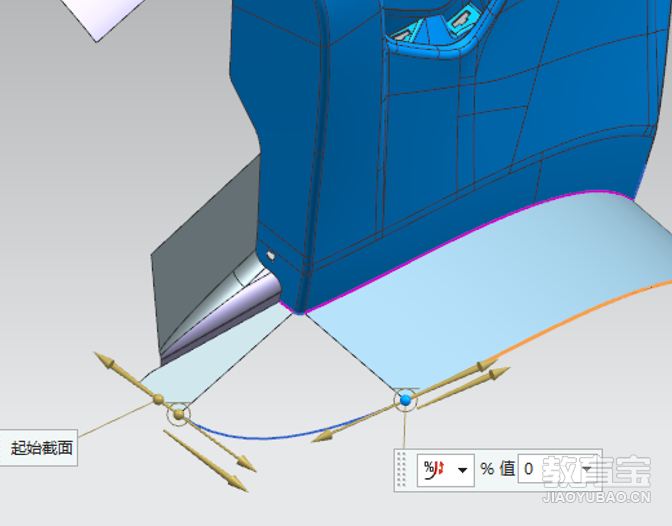

6.拐角处通过桥接曲线，然后通过曲线做网格曲面，并设置与分型面相切，如图所示：

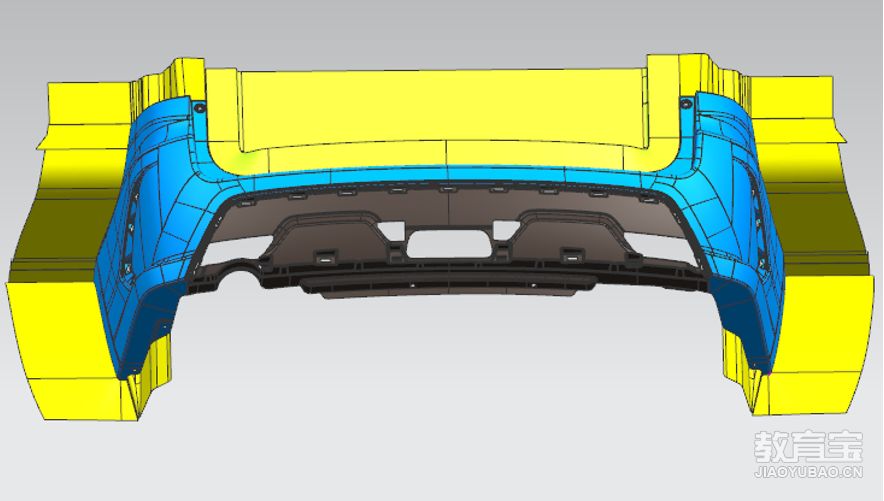

7.按照同样的方法创建其余分型面，结果如图所示：

声明：本文所用视频、图片、文字如涉及作品版权问题，请第一时间告知，我们将立即删除内容！ ☞☞ 拒绝混日子就来青华学习吧！
