汽车挂档面板曲面分型技巧

作者：青华模具 来源：青华模具 2022/11/24 10:23:24

汽车类的产品很多都是形状怪异，分型面不规则的产品，如果我们分...

汽车类的产品很多都是形状怪异，分型面不规则的产品，如果我们分模的时候不会一些曲面分模的技巧，那么我们很难分得好，分型面处理得不漂亮，我给大家分享一些曲面分型的技巧。希望对大家有提升：

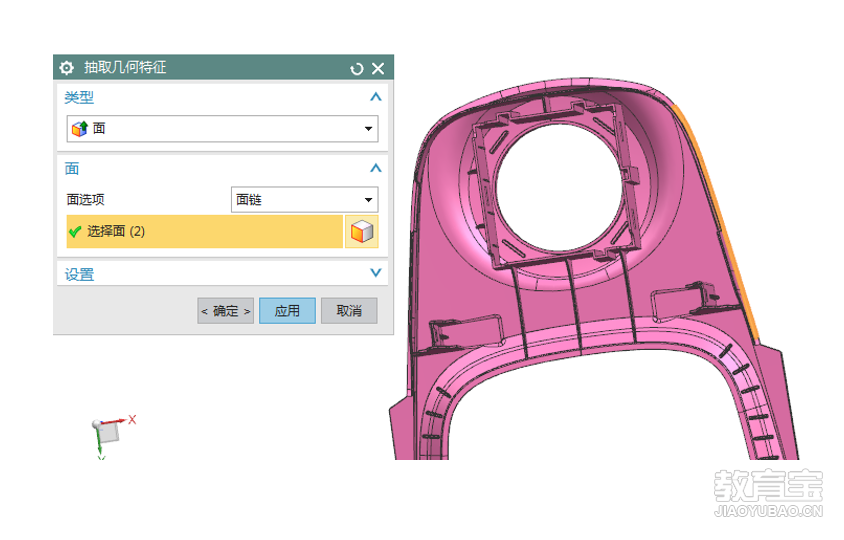

1.曲面类的产品如果存在分型面，我们*好抽取产品的原始面，可以保证分型面与产品面接顺相切，也便于加工，如图所示：

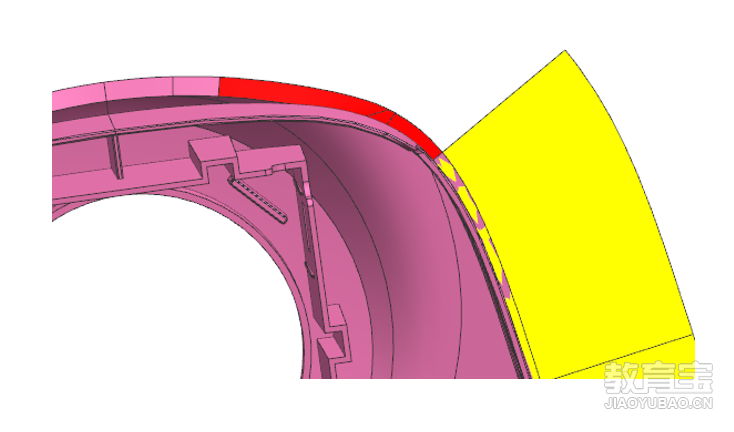

2.有些面抽取延伸，出现了分型面变形，无法使用，这个时候只能做网格曲面创建分型面了，如图红色面所示：

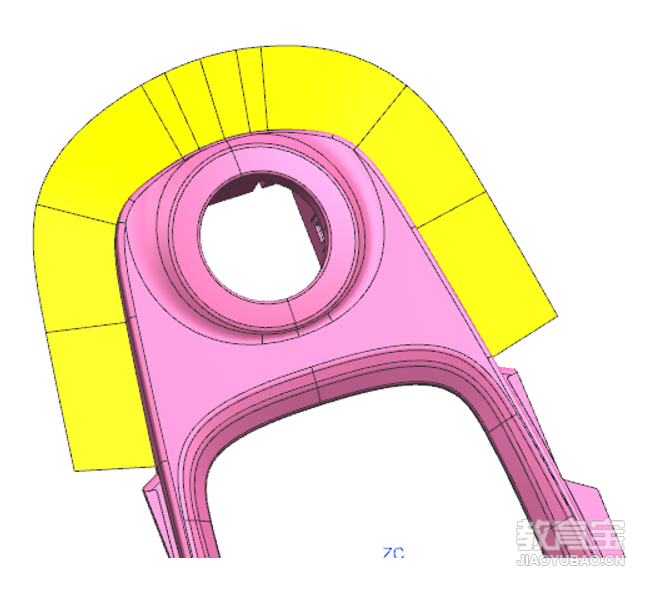

3.用同样的方法将另外一侧的分型面抽取延伸，如图所示：

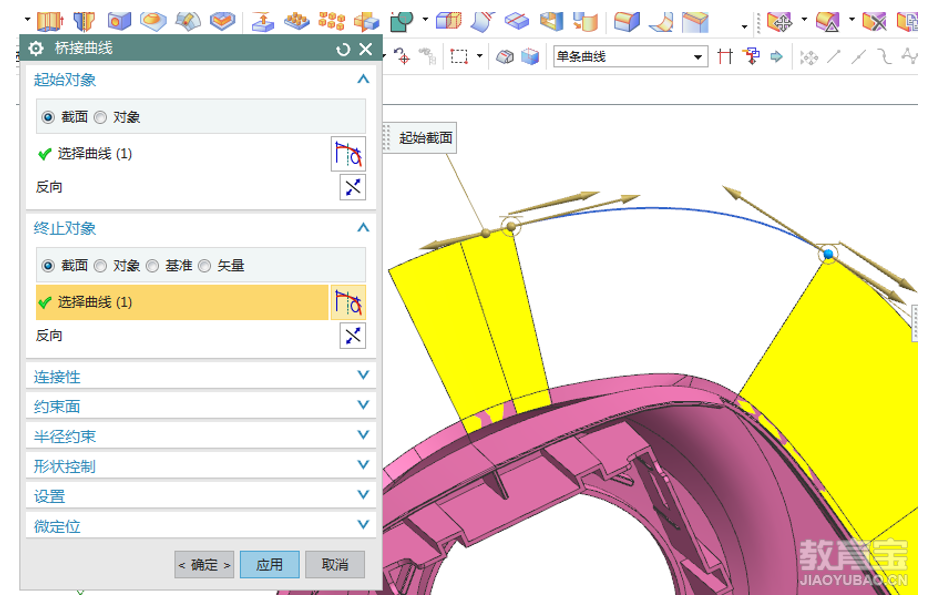

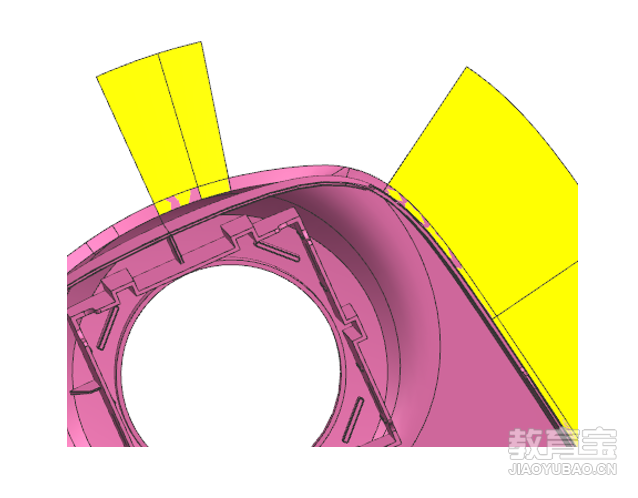

4.桥接曲线，然后通过曲线做网格，并设置相切，如图所示：

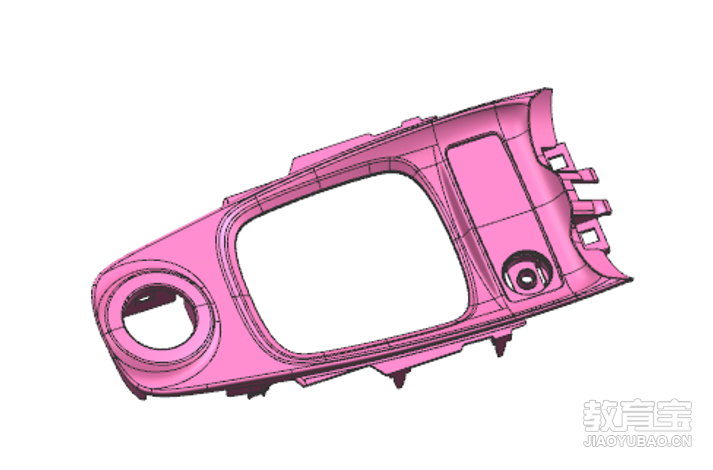

5.此类产品为对称产品，将分型面镜像到另一边，结果如图所示：
