汽车门板中杯架区域分模解析（三）

作者：青华模具来源：青华模具 2022/11/24 10:23:51

汽车模具难度在所有模具中的还是偏复杂的，而汽车门板模具在汽车...

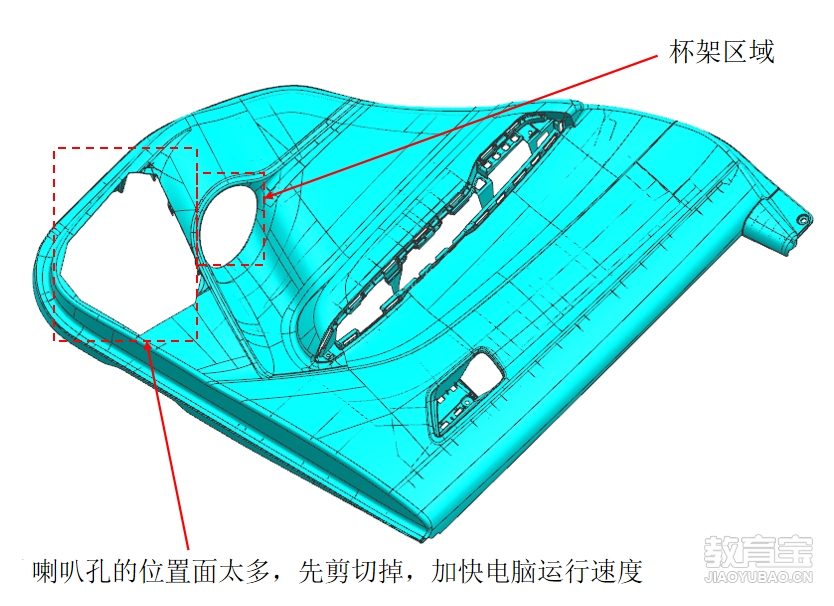

汽车模具难度在所有模具中的还是偏复杂的，而汽车门板模具在汽车模具中是偏大的，今天给大家分享一款汽车门板中杯架区域这种高低落差大的地方是如何进行分模？

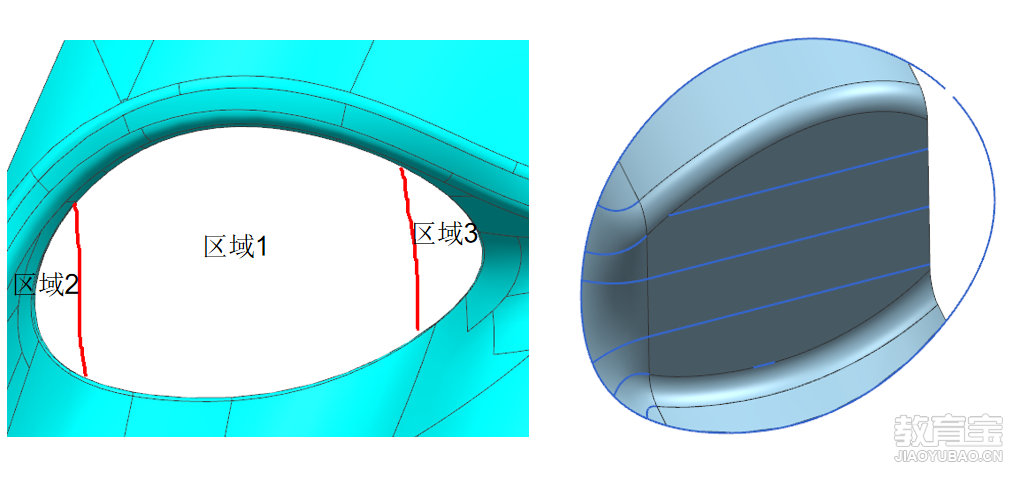

1.像这些高低落差大的区域，我们要分区域去做分型面，我们已结做好了区域1 ，2的分型面，再来做区域3的分型面，如下图所示。

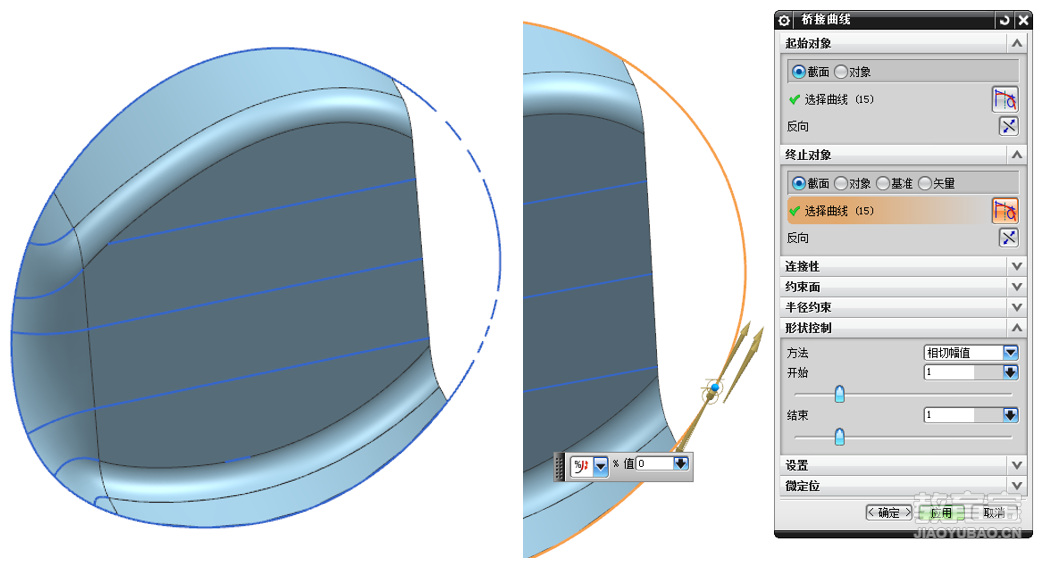

2.抽取产品分型线，缩短分型线，桥接分型线，确保每个分型线没有断点，如下图所示。

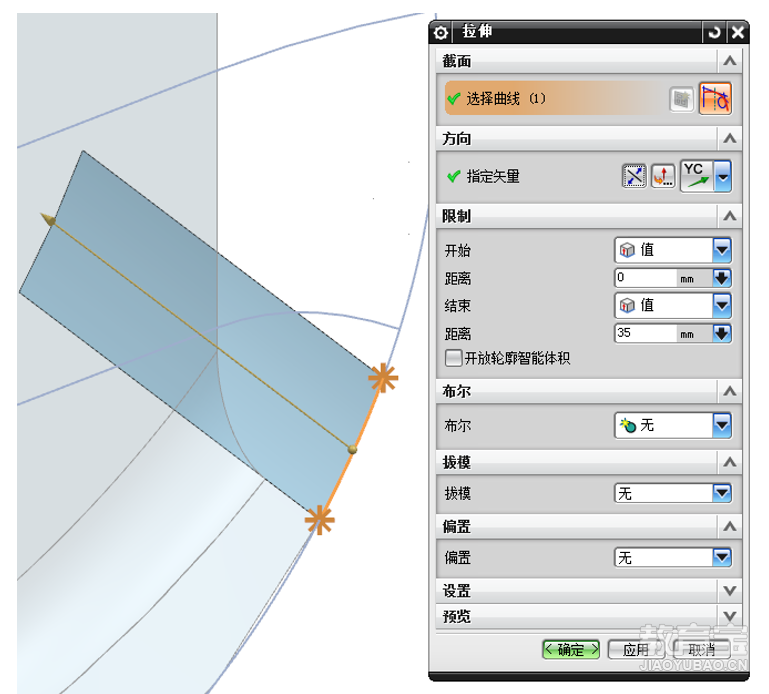

3.沿着分型线【拉伸】，因为相邻的分型面也是拉伸出来的，而且分型线是相切的，所以我们拉伸出来的分型面和区域1的分型面也相切，如下图所示。

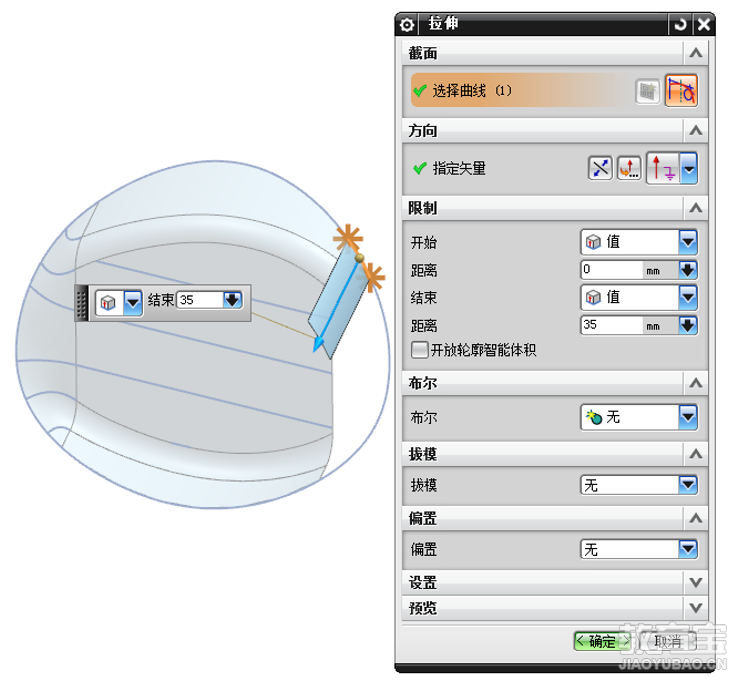

9.沿着分型线【拉伸】，因为相邻的分型面也是拉伸出来的，而且分型线是相切的，所以我们拉伸出来的分型面和区域1的分型面也相切，如下图所示。

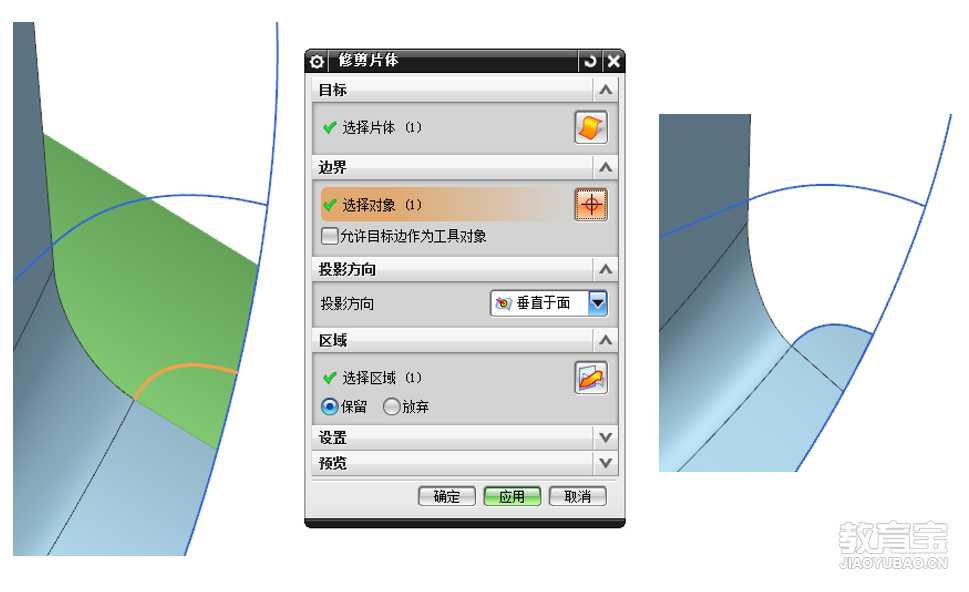

11.用面上画出来的曲线【修剪片体】，如下图所示。

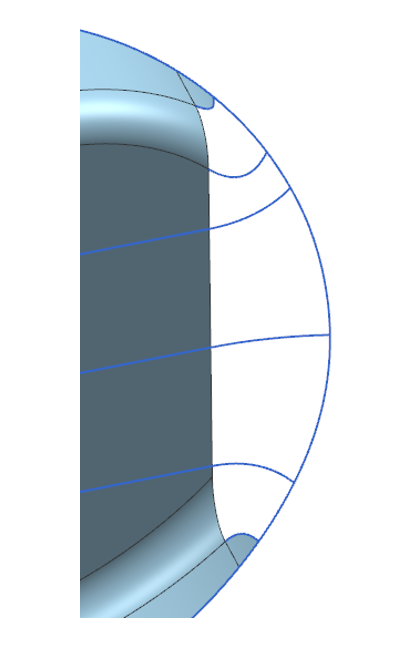

12.通过以上操作已经设计出我们全部的辅助线，如下图所示。

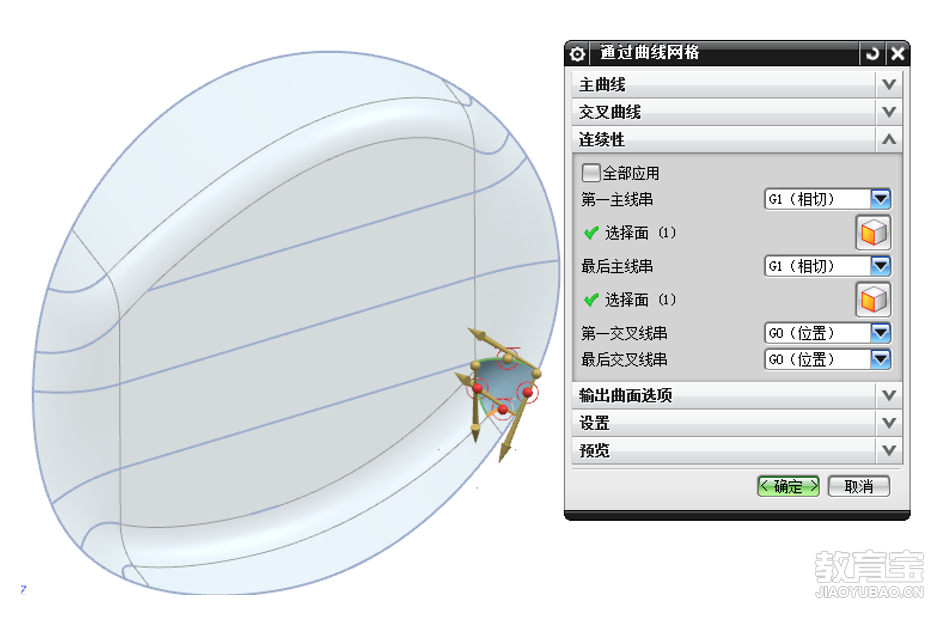

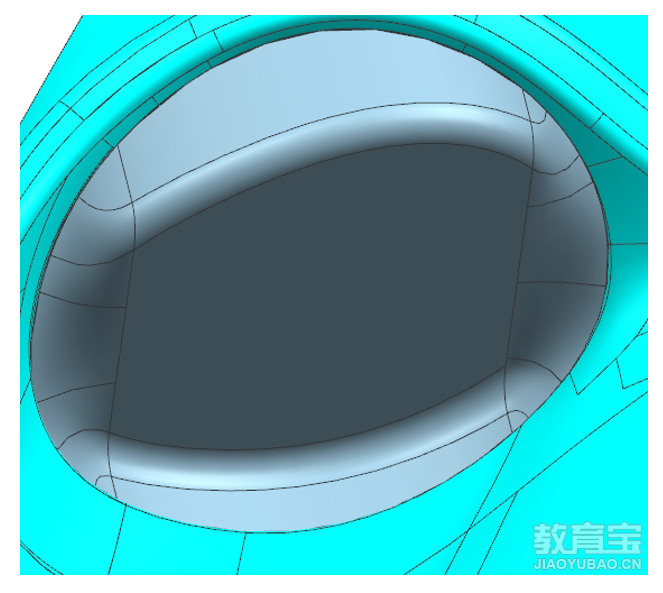

13.通过【通过曲线网格】做出分型面，注意要设置相切，最后得到我们区域3的分型面，如下图所示。

15.总结：做辅助线的时候要尽可能的确保要和分型线成90度，否则网格曲线的时候是设置不了相切的，做出来的分型面就不光顺。
