汽车门板中杯架区域分模解析（一）

作者：青华模具 来源：青华模具 2022/11/24 10:33:46

汽车模具难度在所有模具中的还是偏复杂的，而汽车门板模具在汽车...

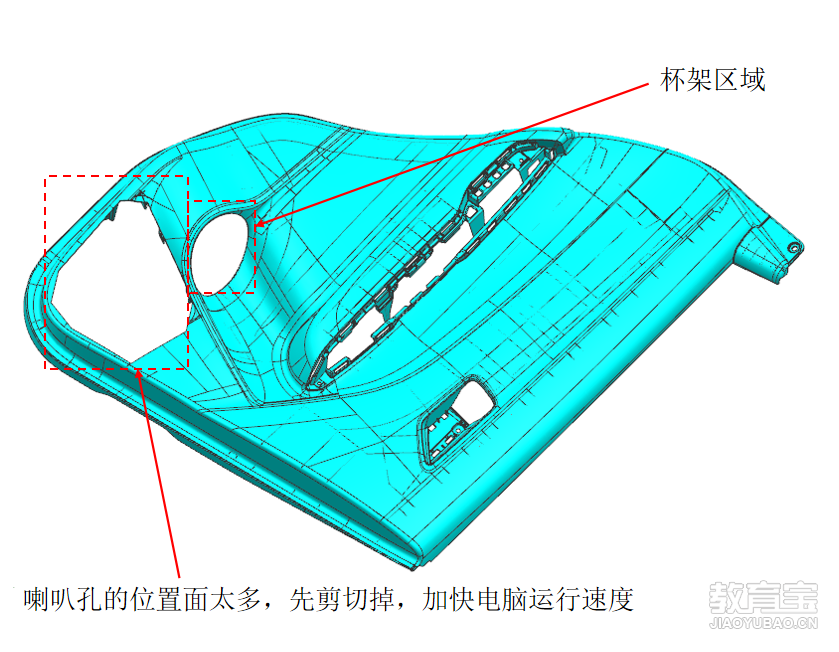

汽车模具难度在所有模具中的还是偏复杂的，而汽车门板模具在汽车模具中是偏大的，今天给大家分享一款汽车门板中杯架区域这种高低落差大的地方是如何进行分模？

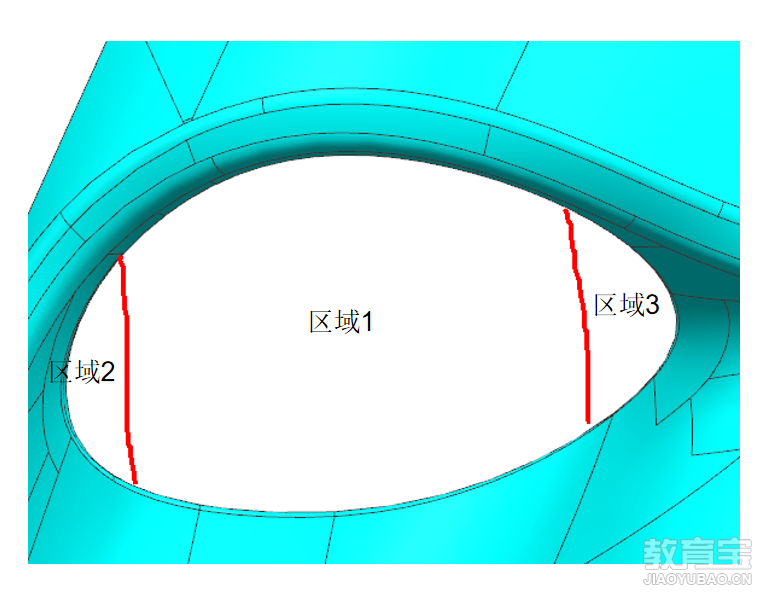

1.像这些高低落差大的区域，我们要分区域去做分型，如下图所示。

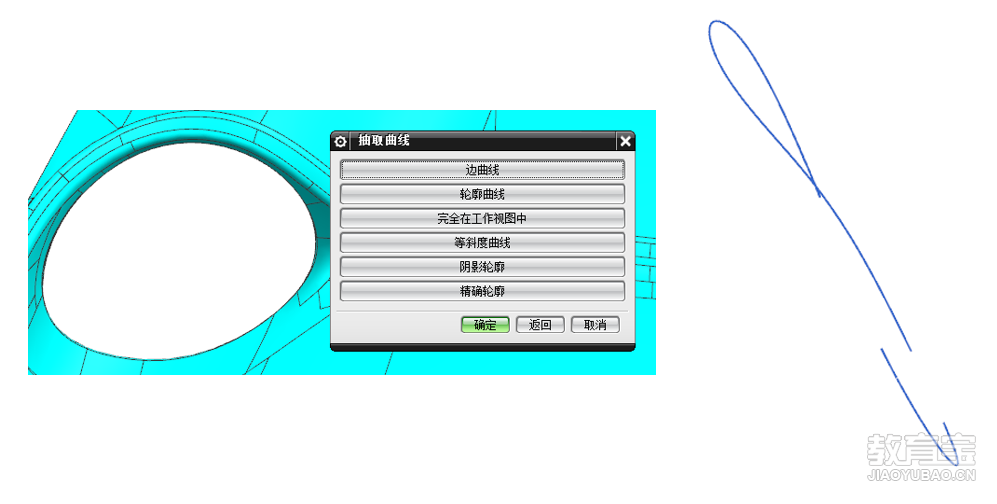

2.【抽取曲线】-【边曲线】，把产品的分型线抽取出来，如下图所示。

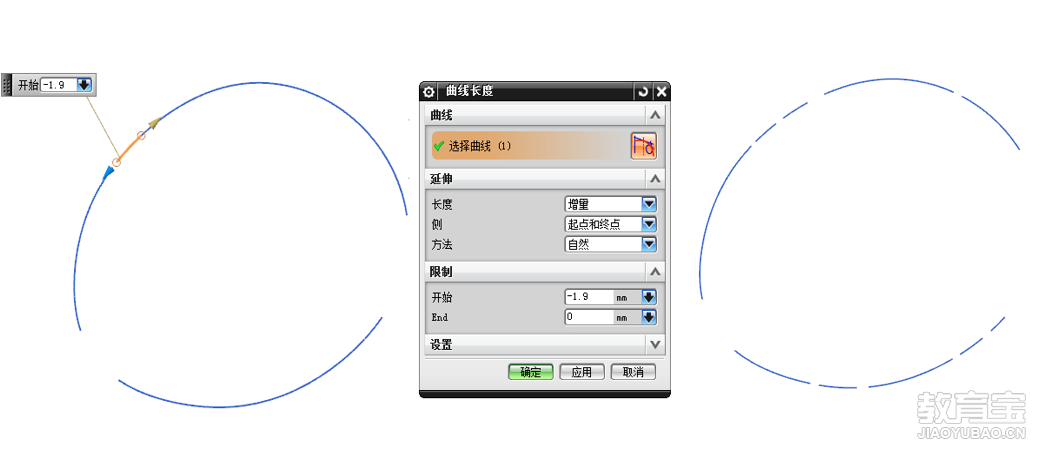

3.调整分型线的【曲线长度】，确保每一处断线的地方缩短一定的距离，如下图所示。

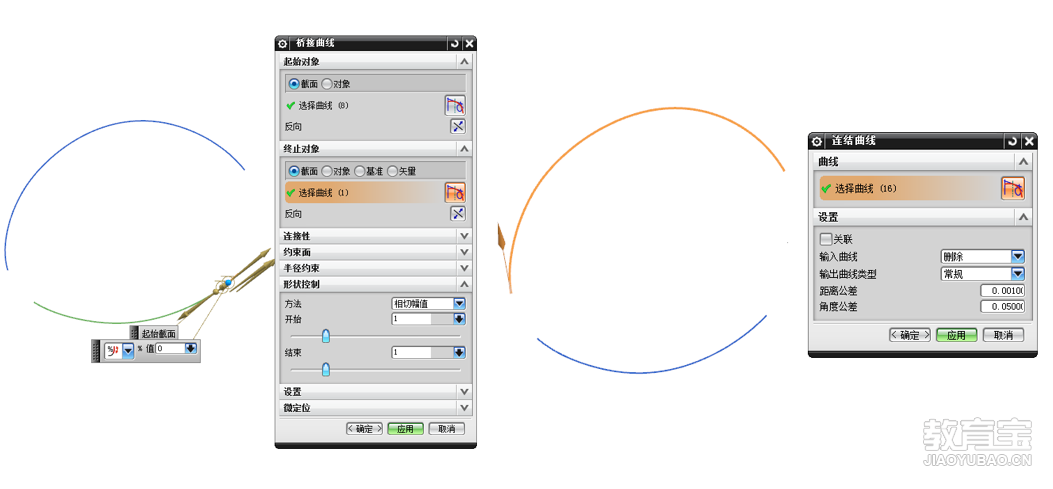

4.【连接曲线】把分型线连接成一个整体，如下图所示。

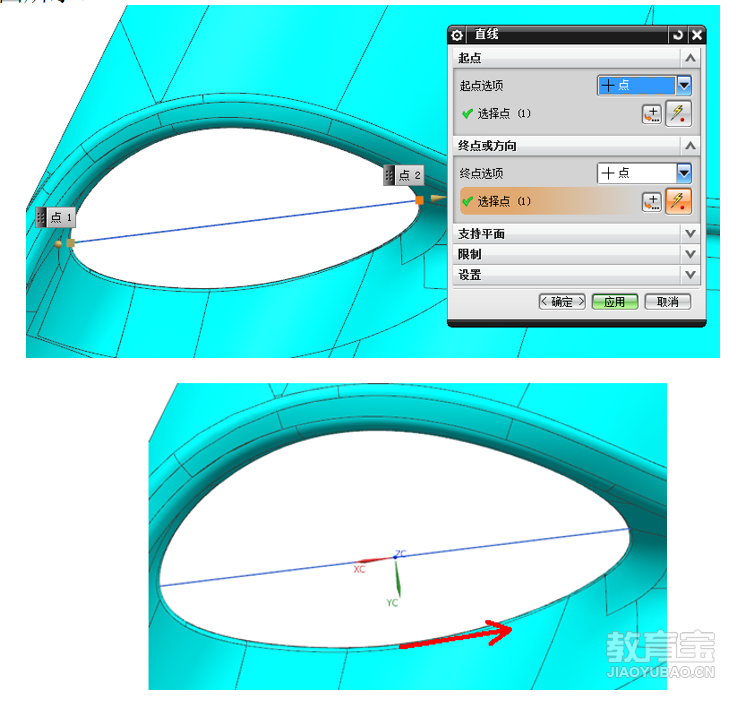

5.画一条【直线】，这条线的趋势大概沿着分型线的切线方向(红色线)，并摆好坐标系，如下图所示。

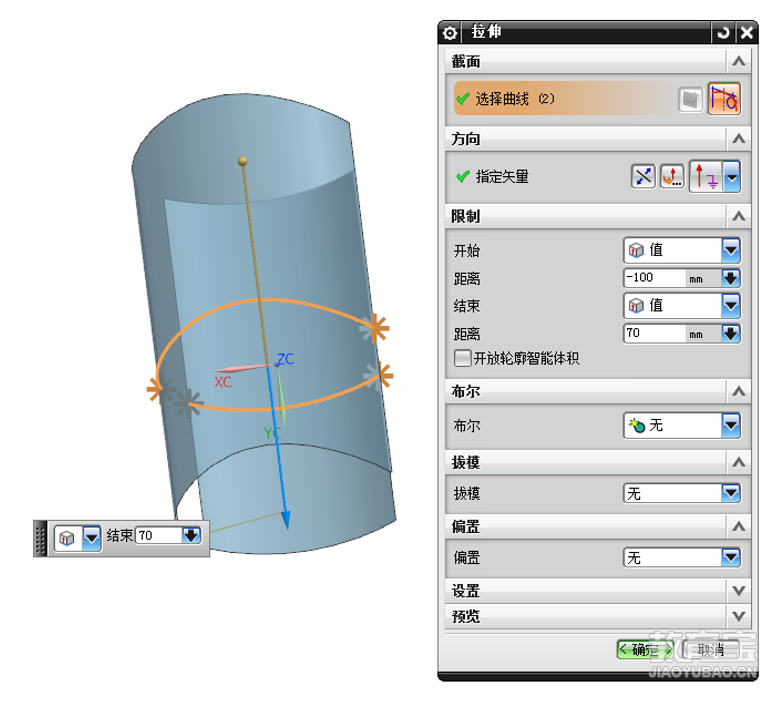

6.沿着Y轴方向，【拉伸】分型线，如下图所示。

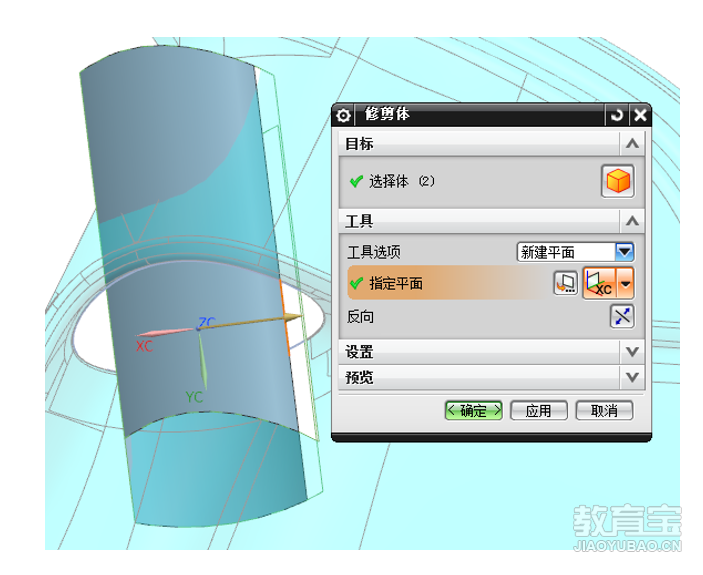

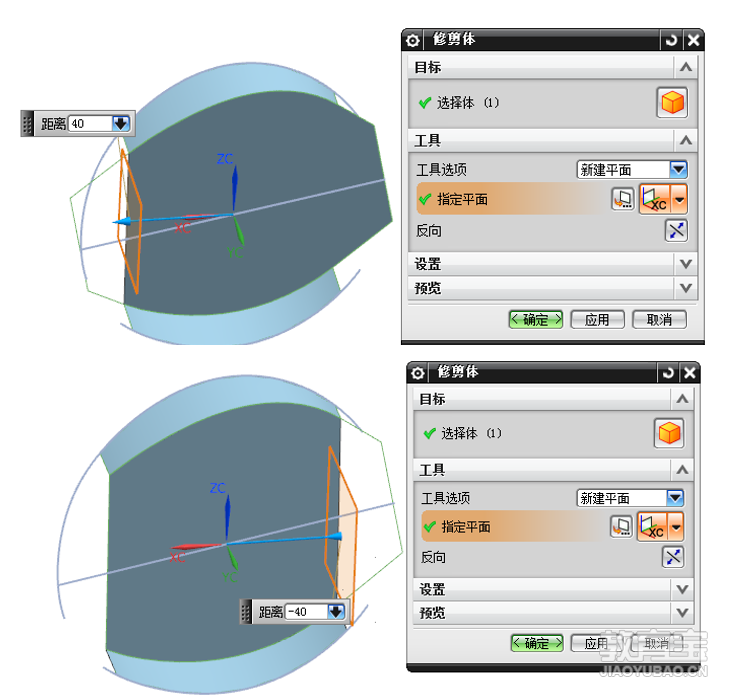

8.【修剪体】修剪拉伸出来的分型面，XC方向-40处修剪，如下图所示。

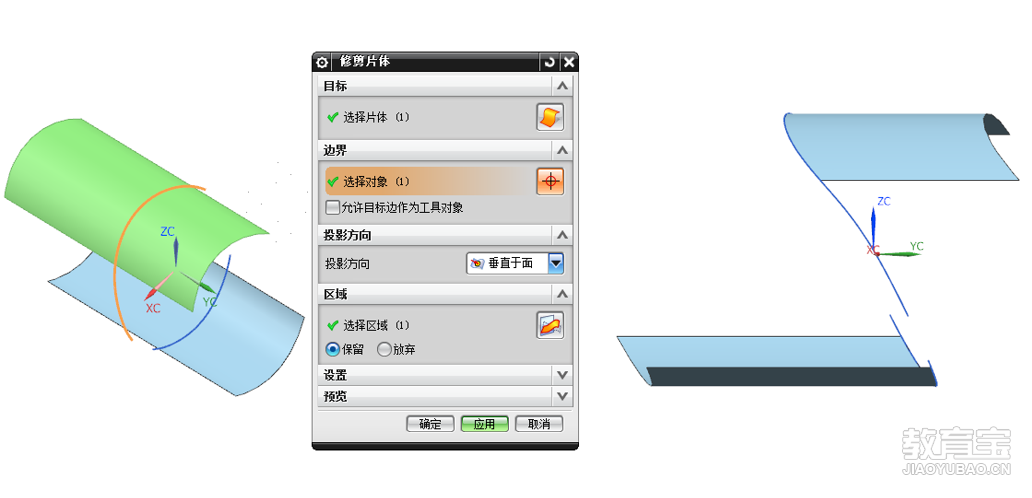

9.用分型线【修剪片体】，如下图所示。
11.通过【N边曲面】做出分型面，如下图所示。
12.【修剪体】把多余的分型面修剪掉，如下图所示。

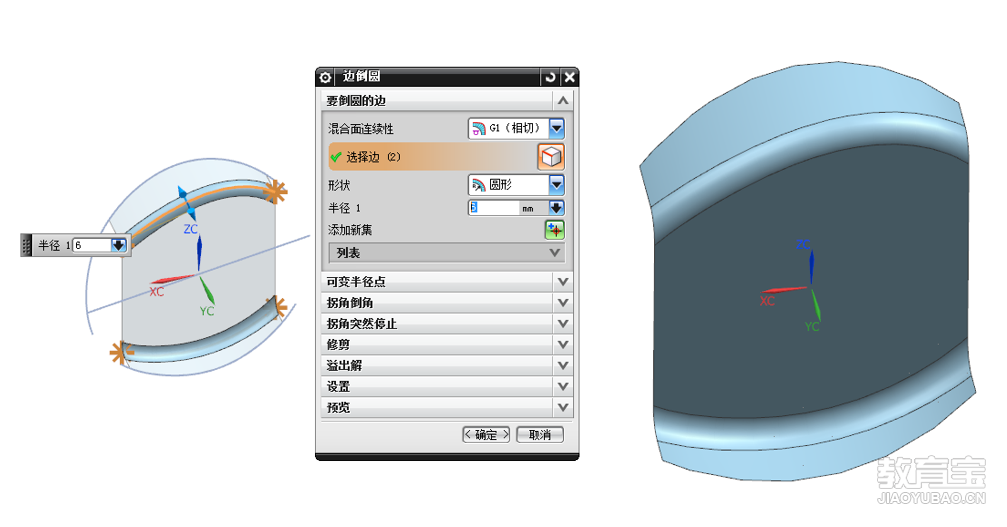

13.选择分型面的边线，进行【边倒圆】，做出区域1这部分的分型面，如下图所示。
