汽车门板中局部区域分模解析（一）

作者：青华模具 来源：青华模具 2022/11/24 10:40:54

汽车模具难度在所有模具中的还是偏复杂的，而汽车门板模具在汽车...

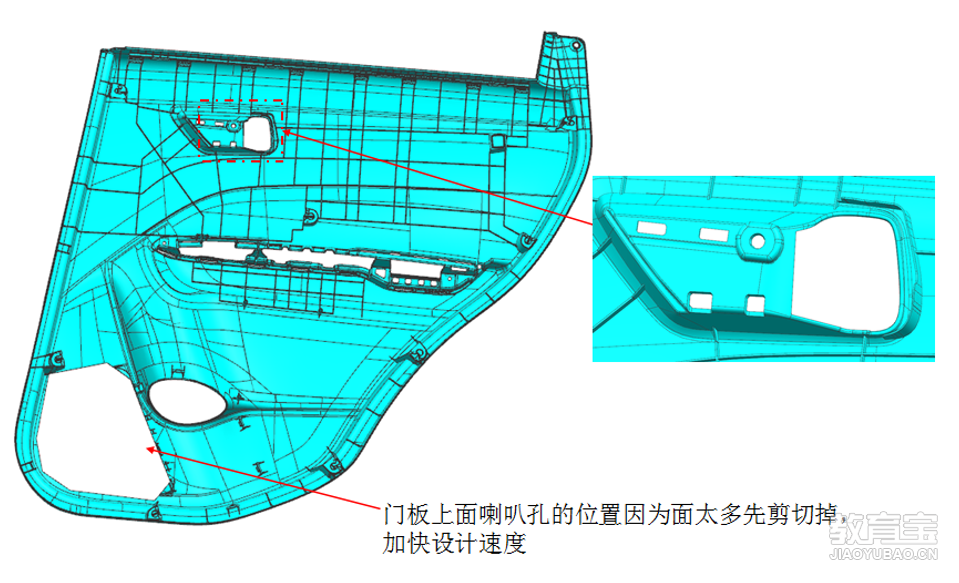

汽车模具难度在所有模具中的还是偏复杂的，而汽车门板模具在汽车模具中是偏大的，今天给大家分享一款汽车门板中局部区域高低落差大的地方是如何进行分模？

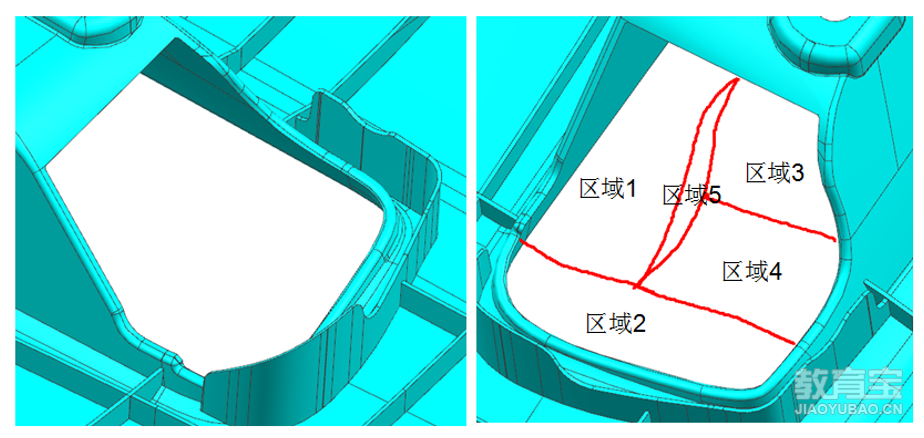

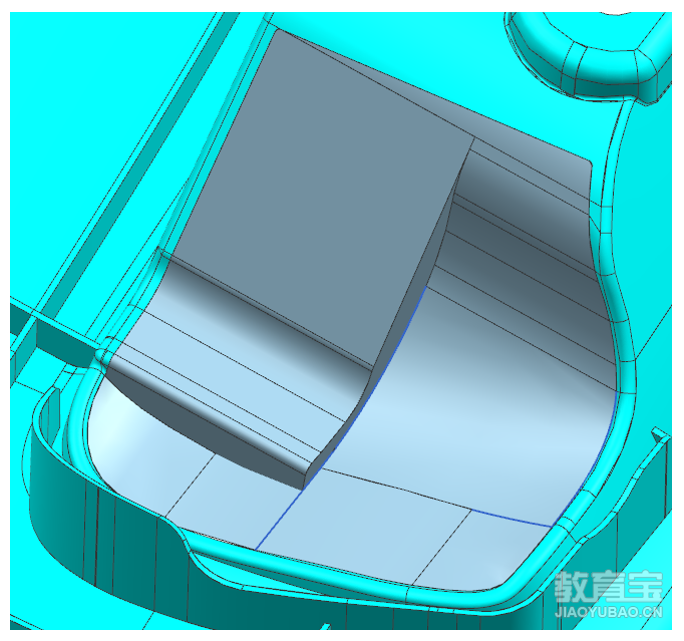

1.像这些高低落差大的区域，我们要分区域去做分型面，再想办法把各个区域的面连接起来，如下图所示。

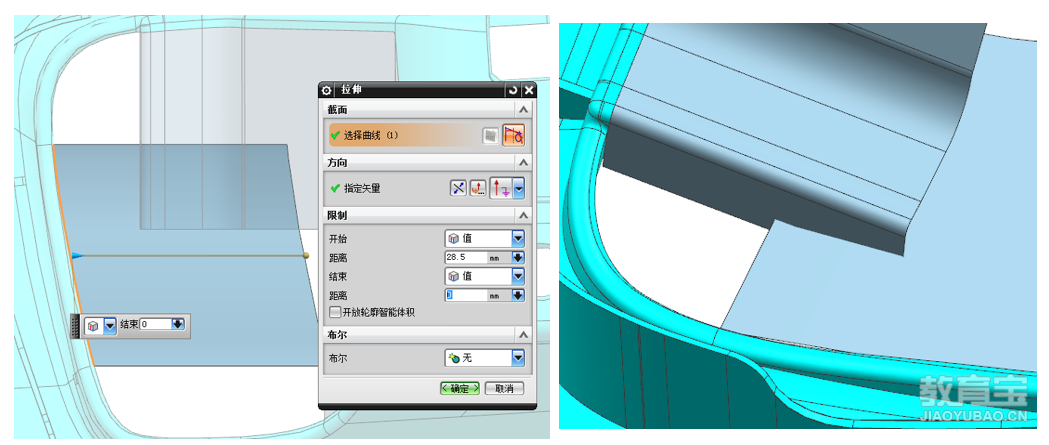

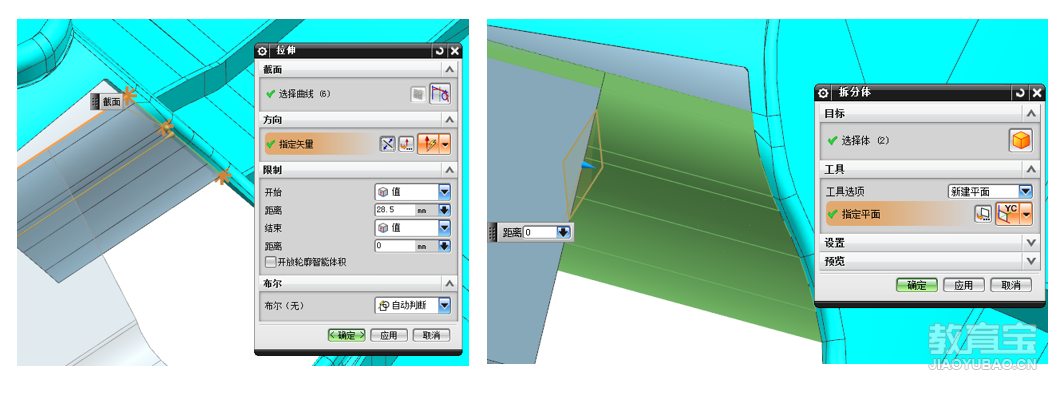

2.沿着产品的边线【拉伸】，注意拉伸出来的面分开前后模仁必须没有尖钢，如下图所示。

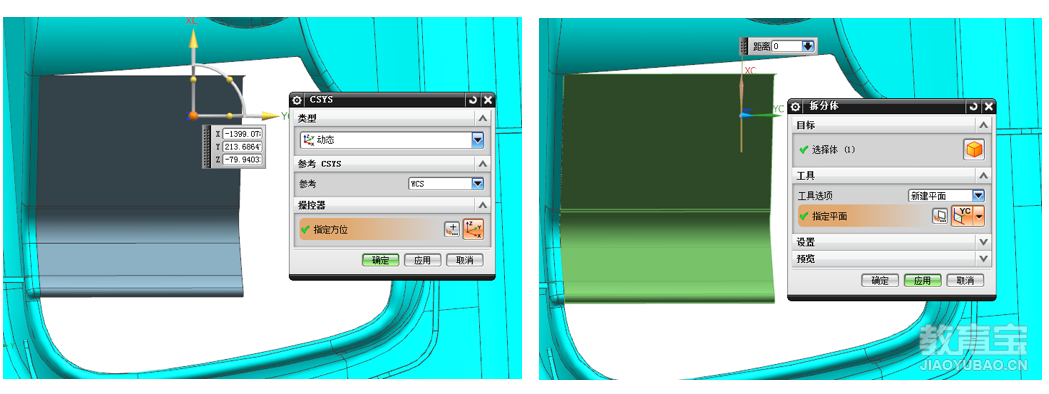

3.把【坐标系】摆到坐标开孔大概中间的位置，【拆分体】分割面，删除多余的部分，如下图所示。

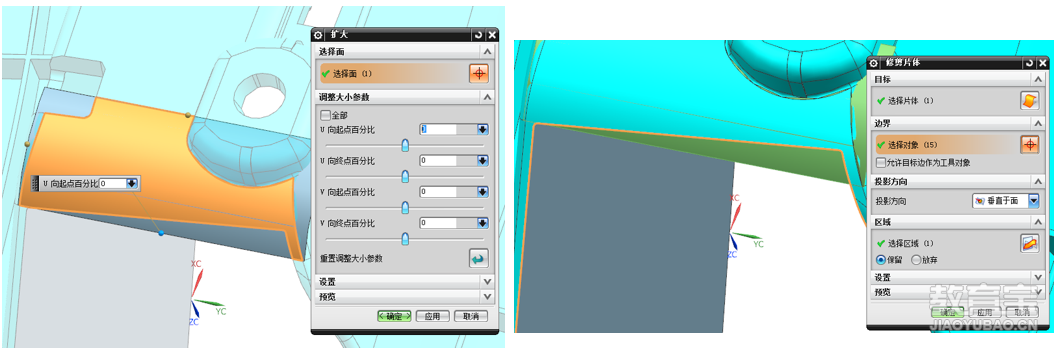

4.【扩大】产品表面，并沿着产品的分型线【修剪片体】，如下图所示。

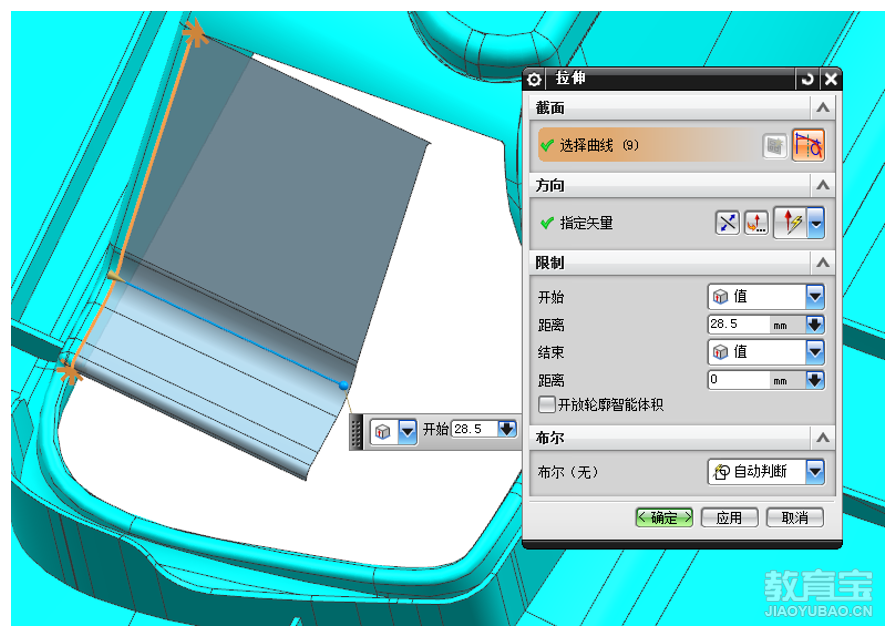

5.【拉伸】产品分型线，用刚才的坐标系【拆分体】分割分型面，如下图所示。
6.沿着X轴【拉伸】产品分型线，如下图所示。

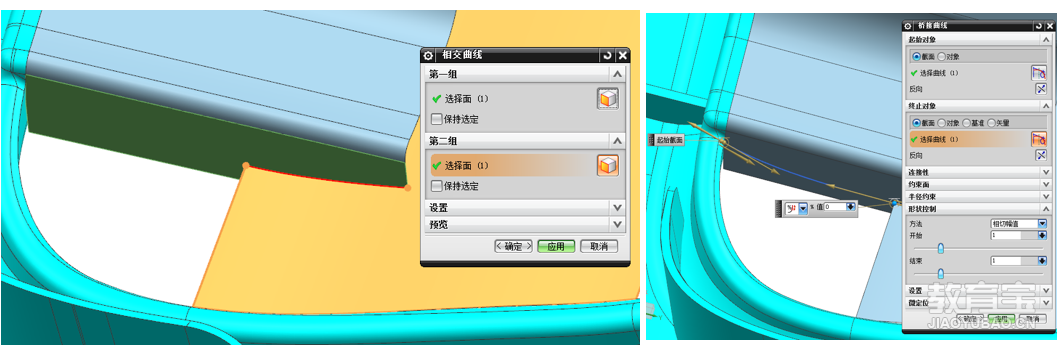

7.两组分型面【相交曲线】产生交线，交线和产品边线【桥接曲线】，如下图所示。

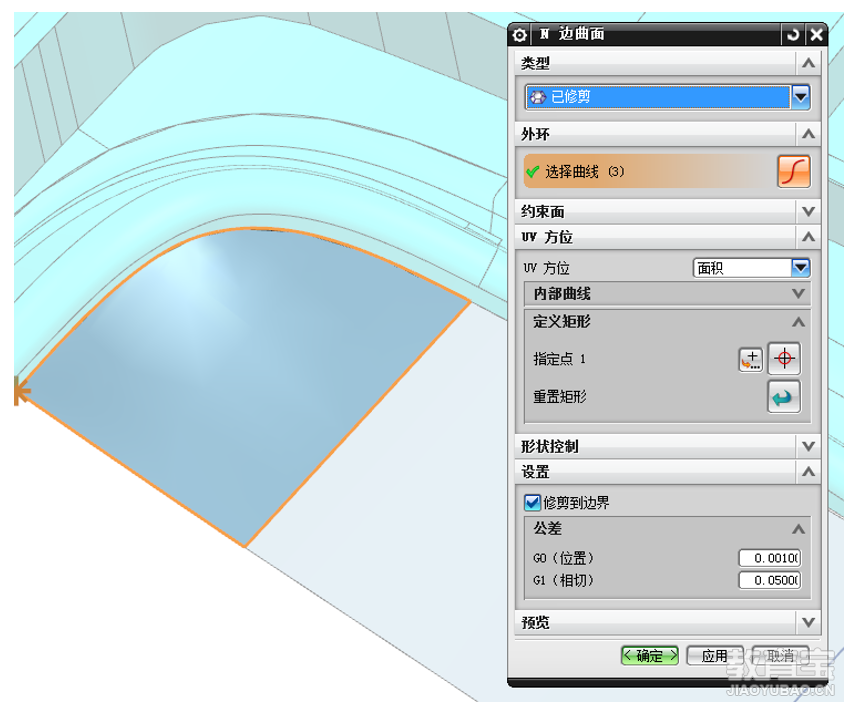

8.【N边曲面】，修剪到边界做出分型面，如下图所示。

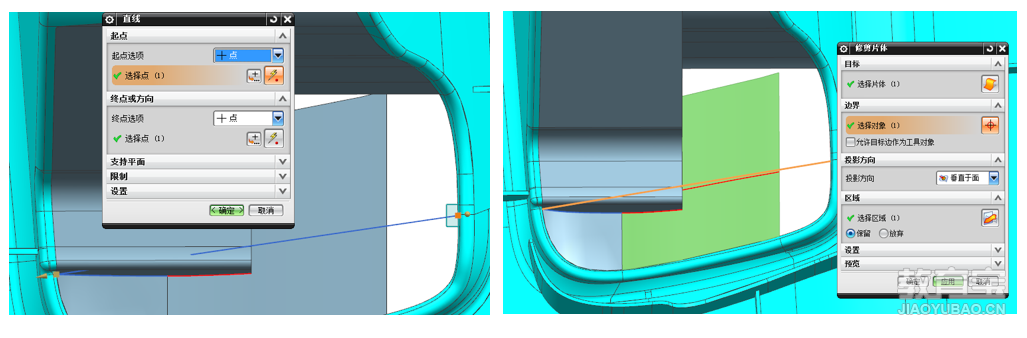

9.选择产品上面的两个端点画一条【直线】，用这条直线去【修剪片体】，如下图所示。

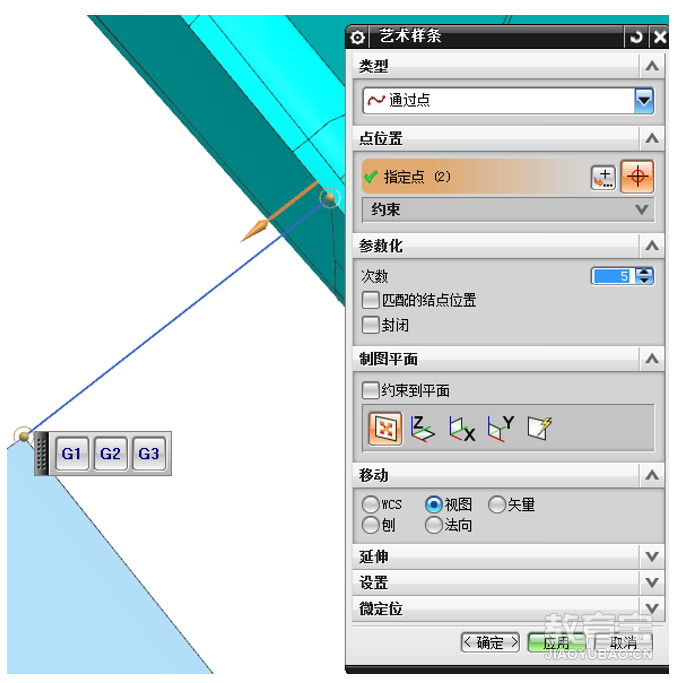

10.选择产品线上点和分型面线上点，通过【艺术样条】画曲线，设置G1相切，如下图所示。

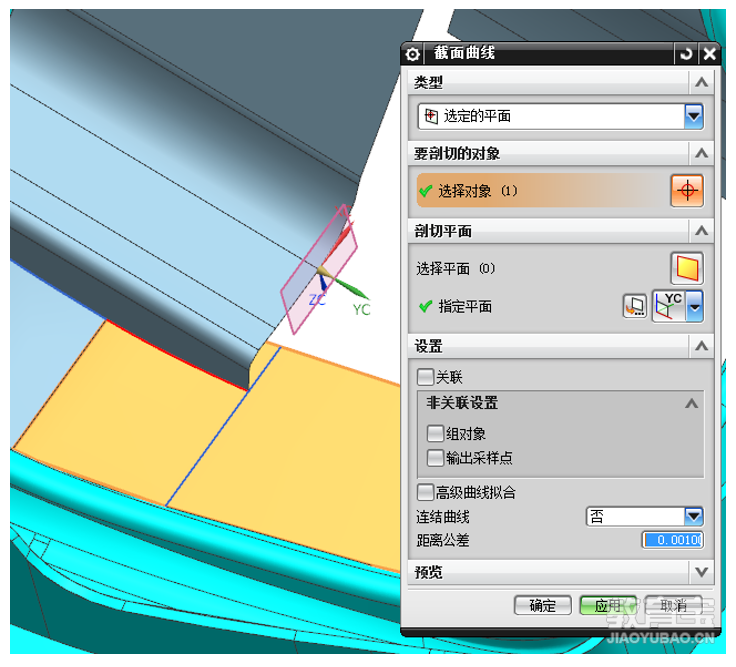

11.通过【截面曲线】，画出分型面和ZC-XC的截面线，如下图所示。

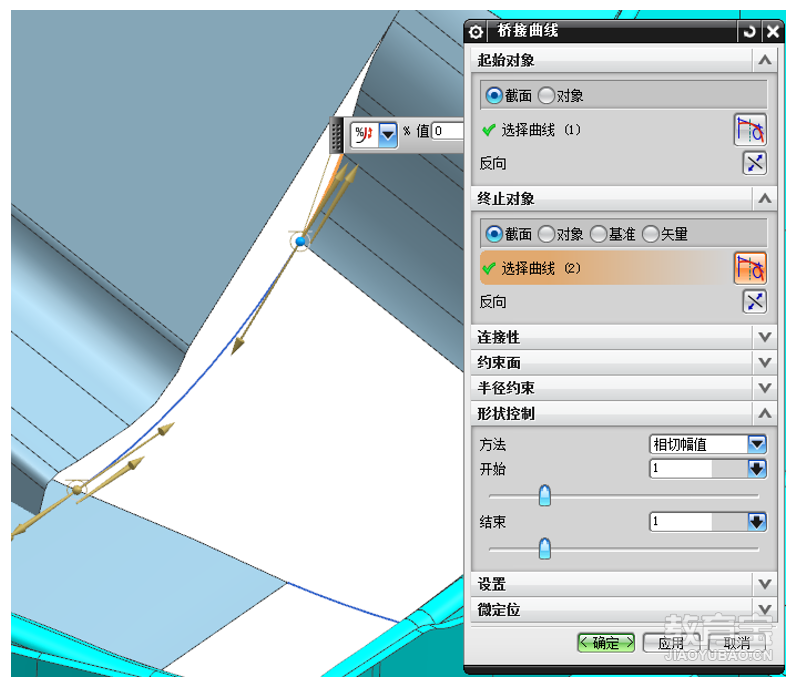

12.通过【桥接曲线】桥接截面曲线和分型面的边线，如下图所示。

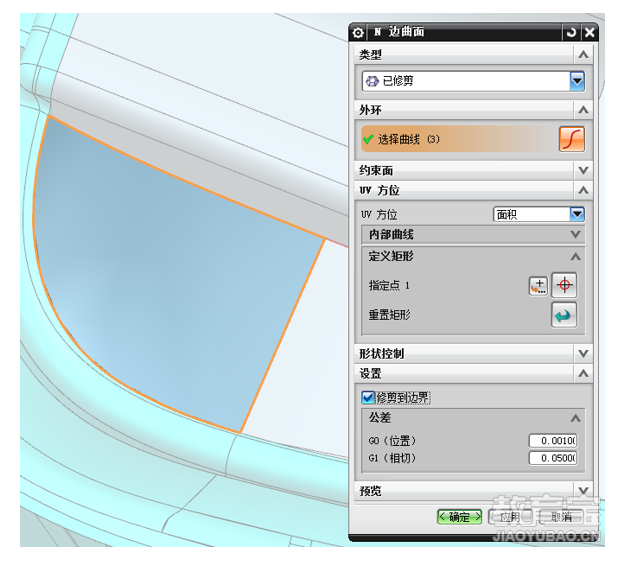

13.通过【N边曲面】做出分型面，如下图所示。

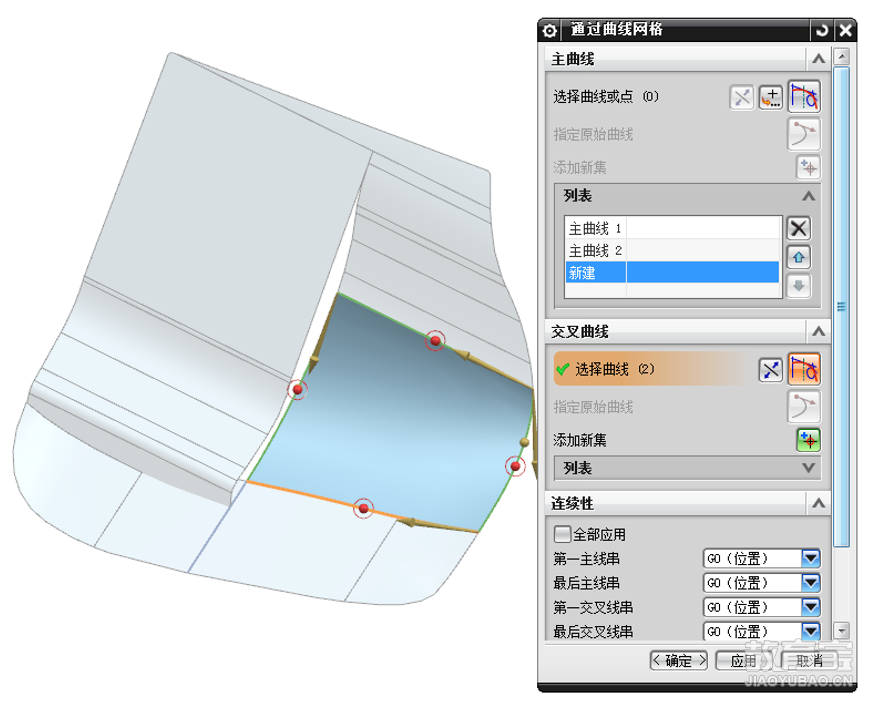

14.通过【通过曲线网格】做出分型面，如下图所示。

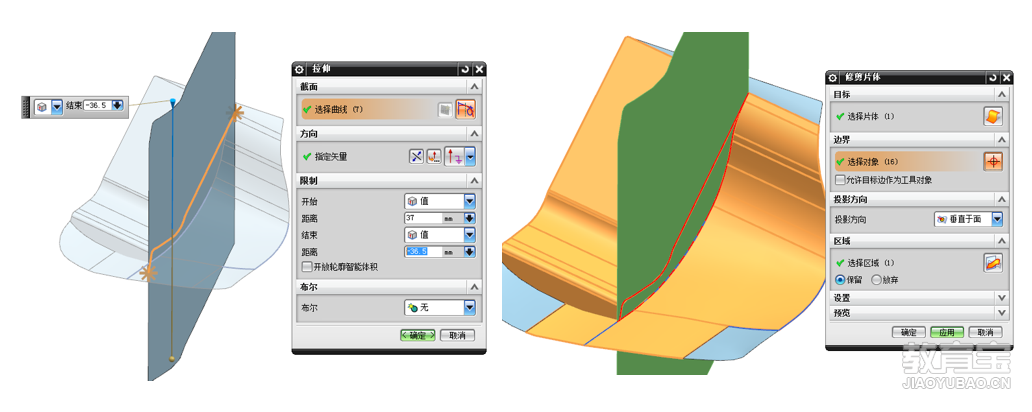

15.沿着Z轴【拉伸】分型面边沿线做出插穿面，并【修剪片体】，如下图所示。
16.用【修剪片体】把多余的片体修剪掉，得出我们的分型面，如下图所示。下次我们分享如何对做出来的分型面来优化。
