汽车门板中局部区域分模解析（二）

作者：青华模具 来源：青华模具 2022/11/24 10:41:41

汽车模具难度在所有模具中的还是偏复杂的，而汽车门板模具在汽车...

汽车模具难度在所有模具中的还是偏复杂的，而汽车门板模具在汽车模具中是偏大的，今天接着上次的分享继续优化分型面。

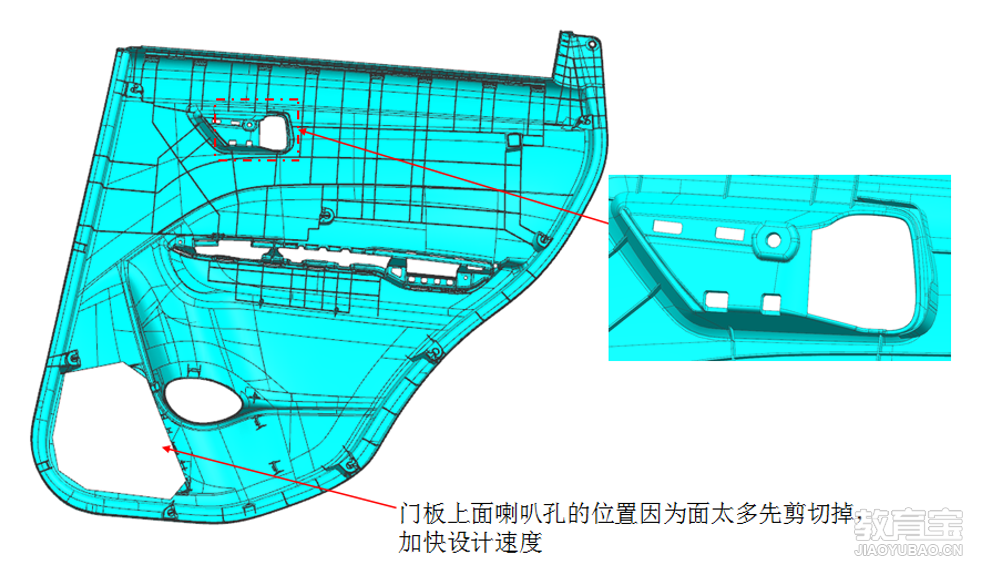

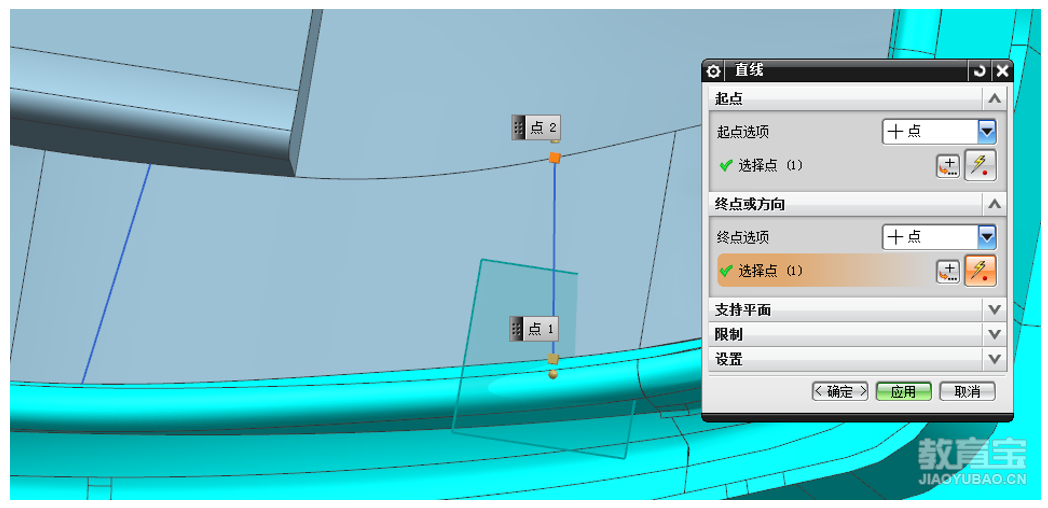

2.在没有设置相切的面上画两条【直线】，如下图所示。

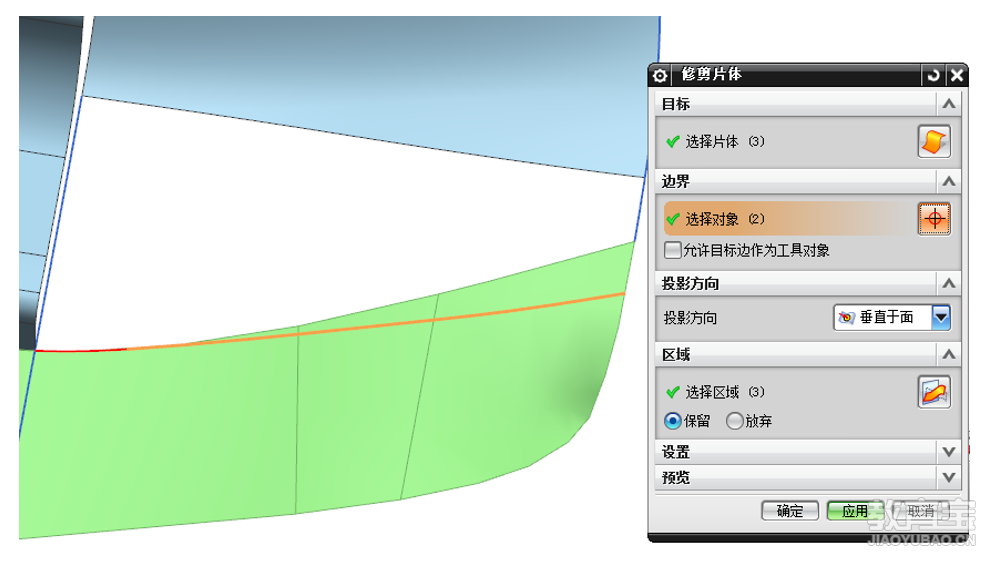

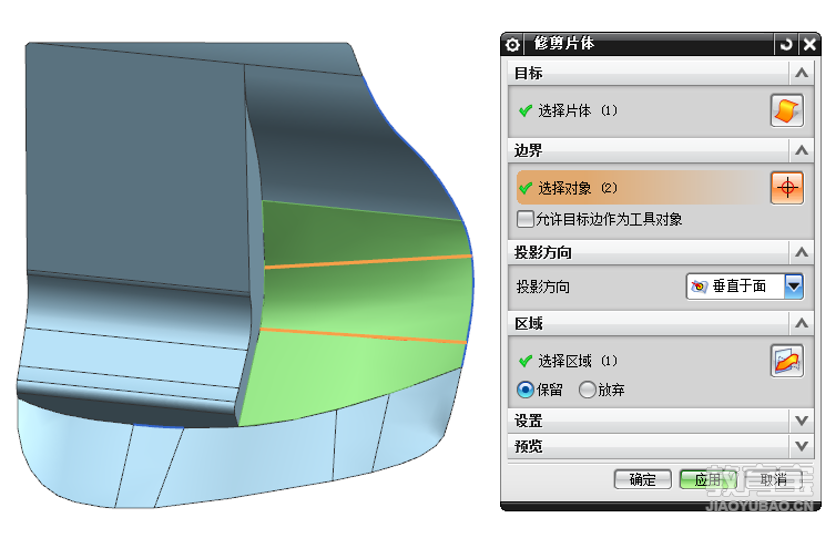

3.用【修剪片体】把没有相切的部分切掉，如下图所示。

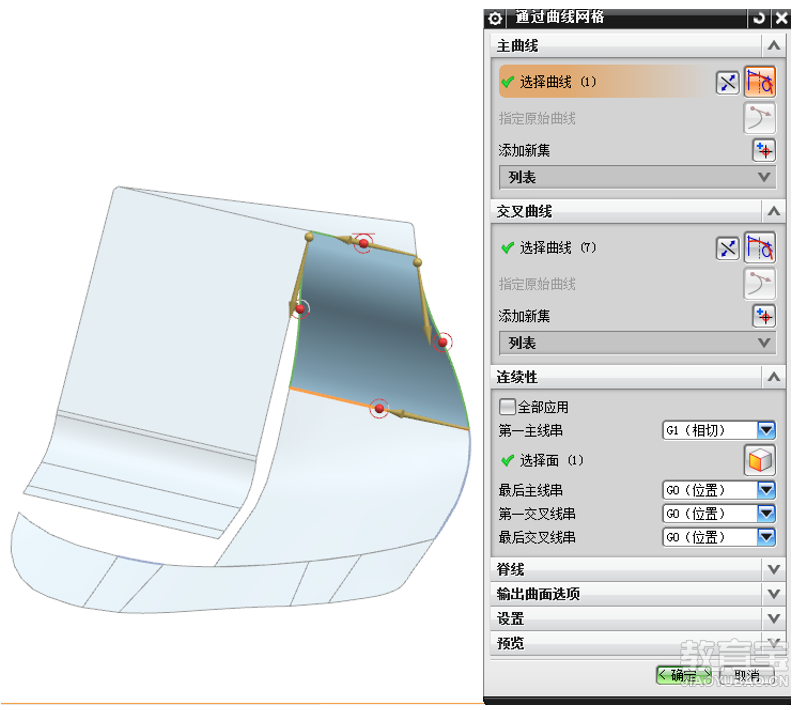

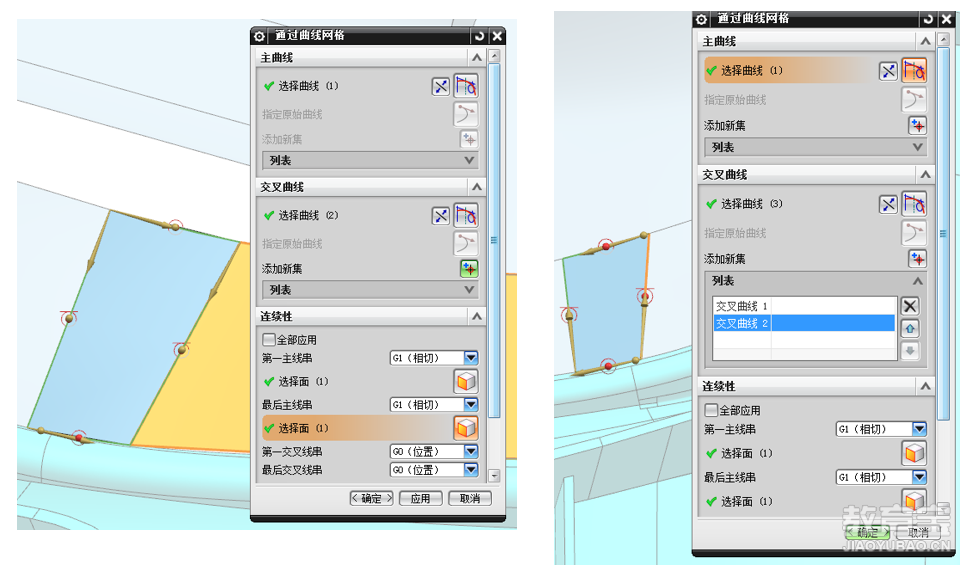

4.用【通过曲线网格】在连续性中设置分型面的相切，如下图所示。

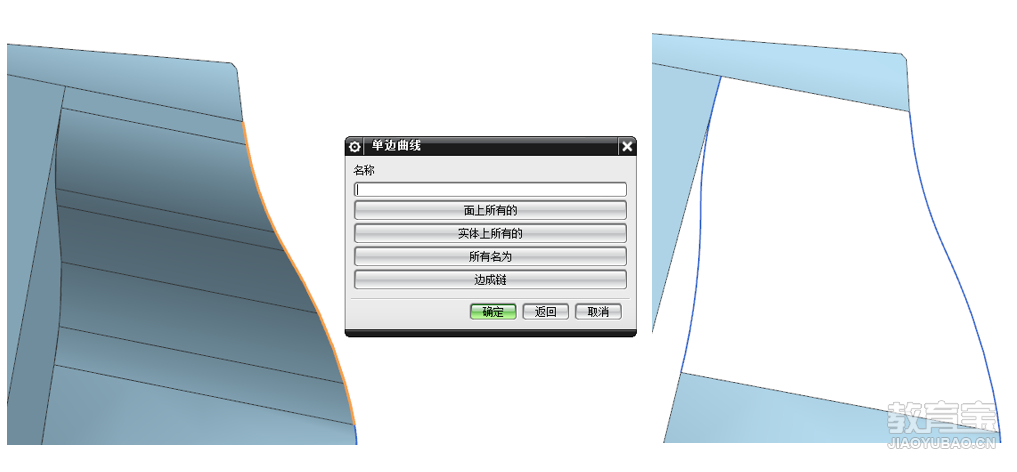

5.【抽取】分型面上的边线，如下图所示。
6.【通过曲线网格】重新做出分型面，在连续性中设置分型面的相切，如下图所示。

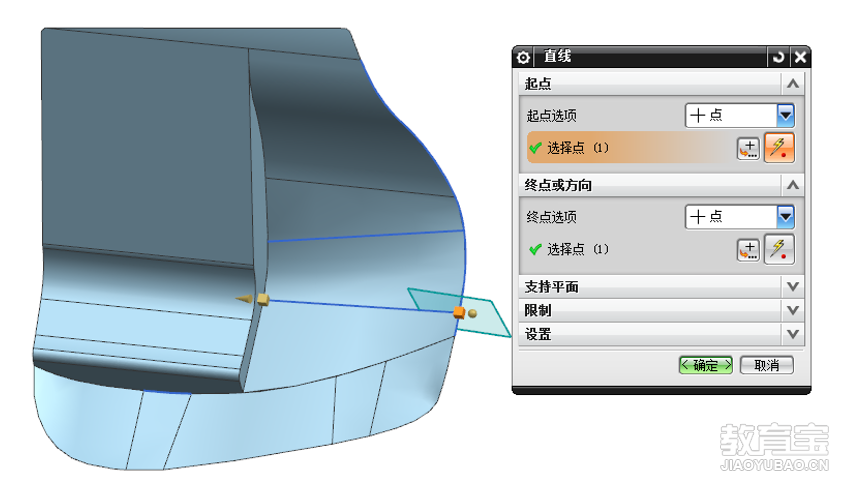

7.在没有相切的分型面上画出两条【直线】，如下图所示。

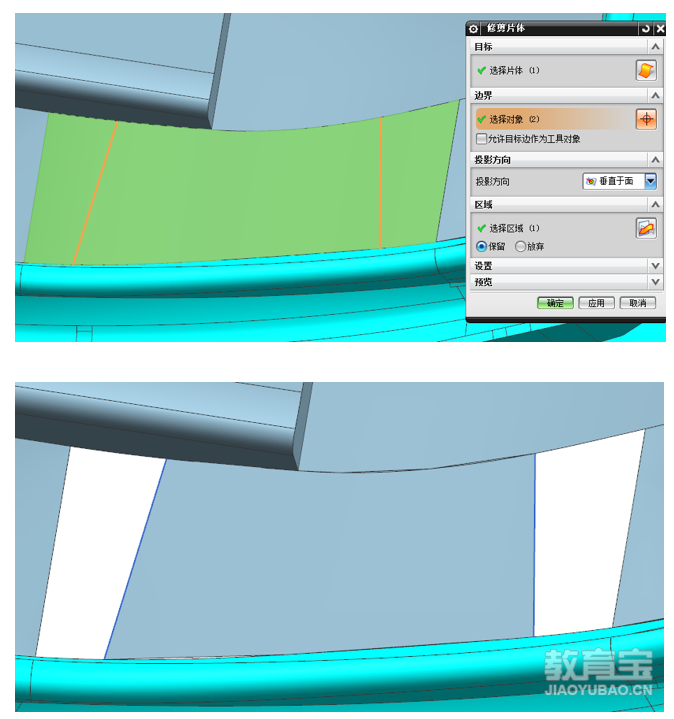

8.用直线【修剪片体】，切除没有相切的部分分型面，如下图所示。
9.用【曲线网格】，画出分型面并在连续性中设置相切，如下图所示。

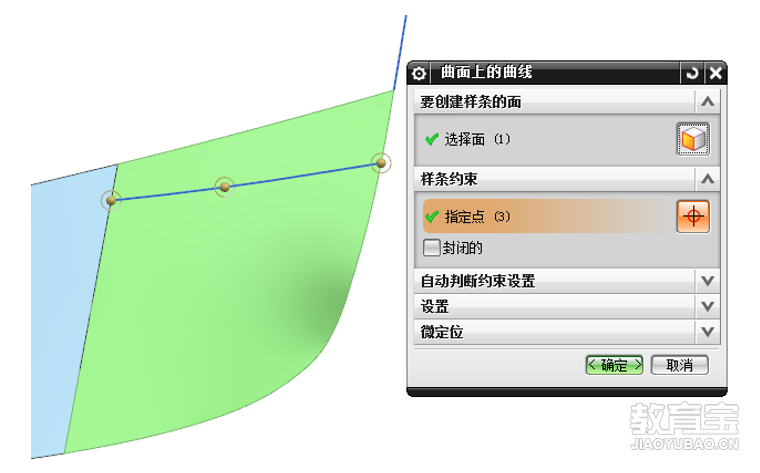

10.在不能相切的分型面上，用【曲面上的直线】画出一条曲线，如下图所示。

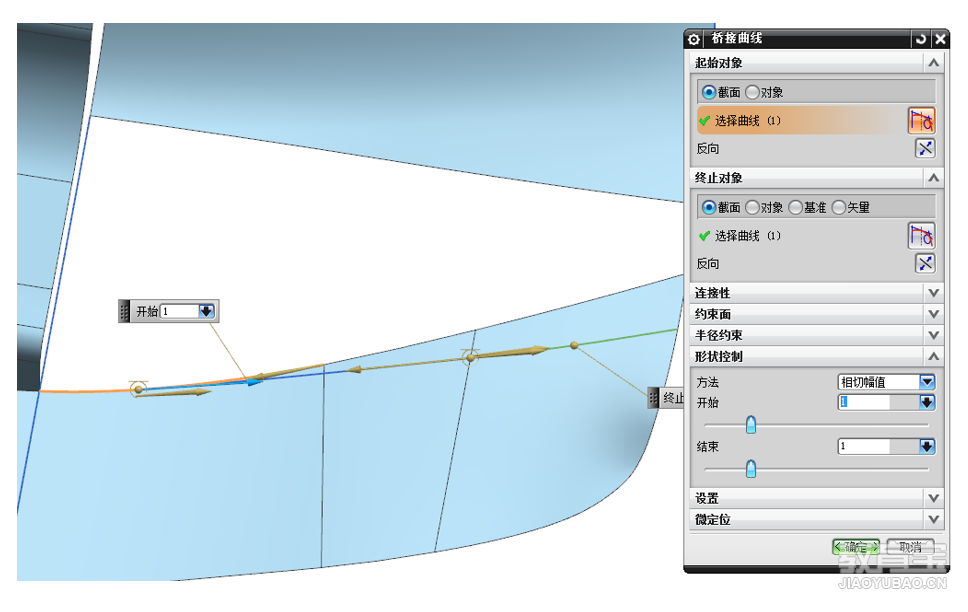

11.用【桥接曲线】，把面上的曲线和分型面的边桥接起来，如下图所示。
12.用桥接曲线【修剪片体】，把不能设置相切的区域切除，如下图所示。

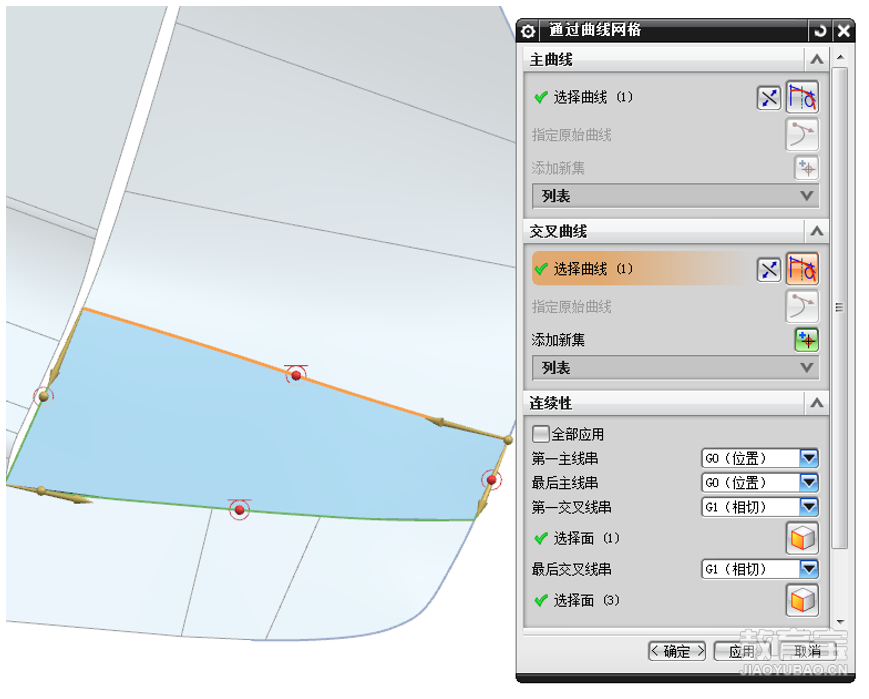

13.用【通过曲线网格】，画出分型面并在连续性中设置相切，如下图所示。

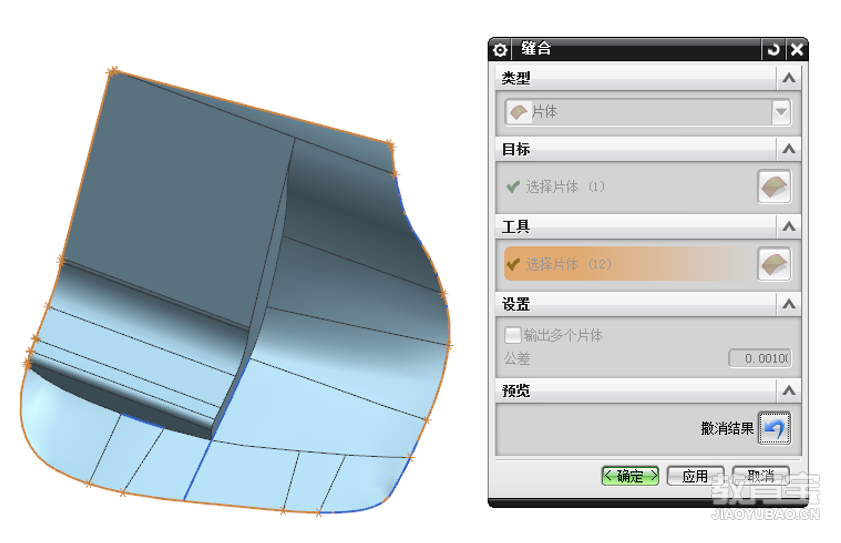

14.最终我们缝合所有的分型面，设计出非常光顺的分型面，如下图所示。下次继续分享这个分型面的如何去优化倒圆角。
