汽车门板中局部区域分模解析（三）

作者：青华模具 来源：青华模具 2022/11/24 10:42:29

汽车模具难度在所有模具中的还是偏复杂的，而汽车门板模具在汽车...

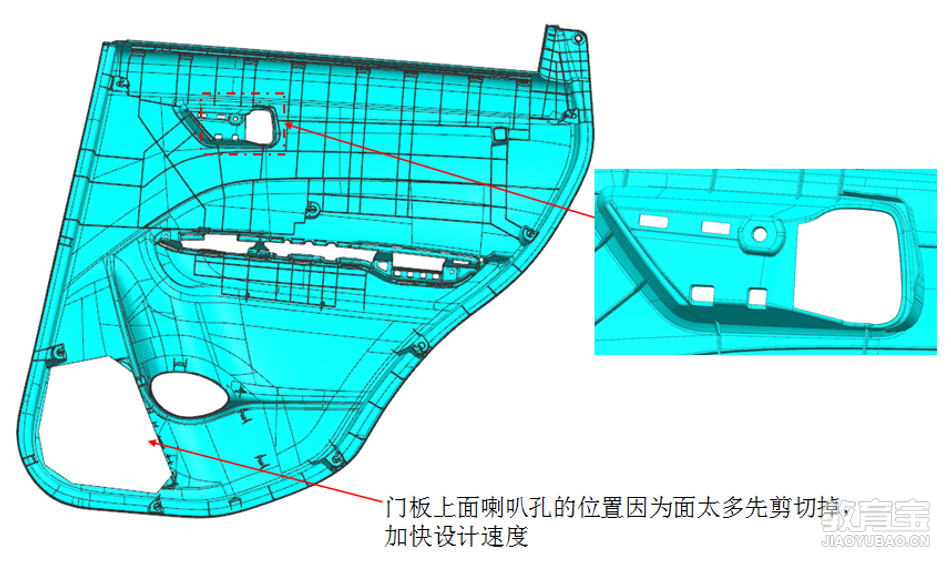

汽车模具难度在所有模具中的还是偏复杂的，而汽车门板模具在汽车模具中是偏大的，今天接着上次的分享继续优化分型面。
1.我们设计出来的分型面中还有很多直角不能直接CNC加工，我们要倒圆角优化分型面，如下图所示。

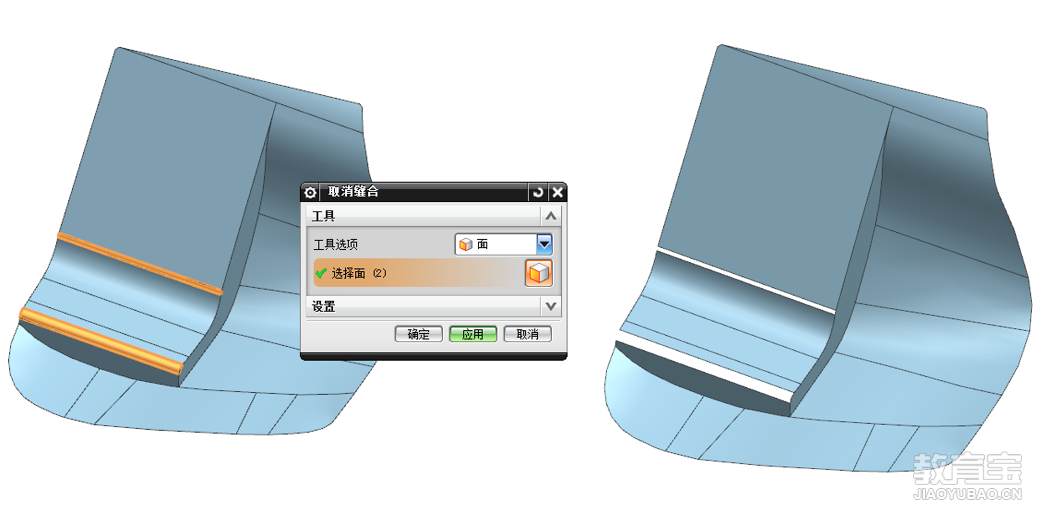

2.把这两处小R角的地方的面【取消缝合】并删除，如下图所示。

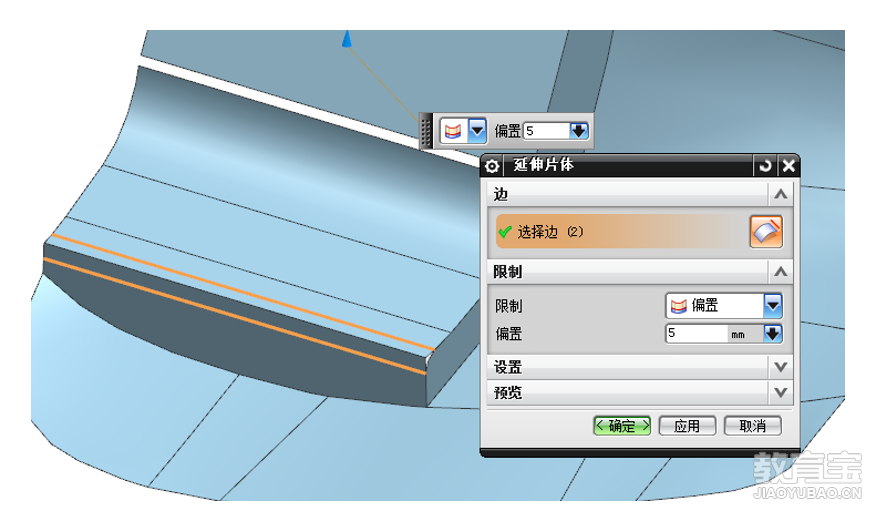

3.【延伸片体】使分型面连接起来，如下图所示。

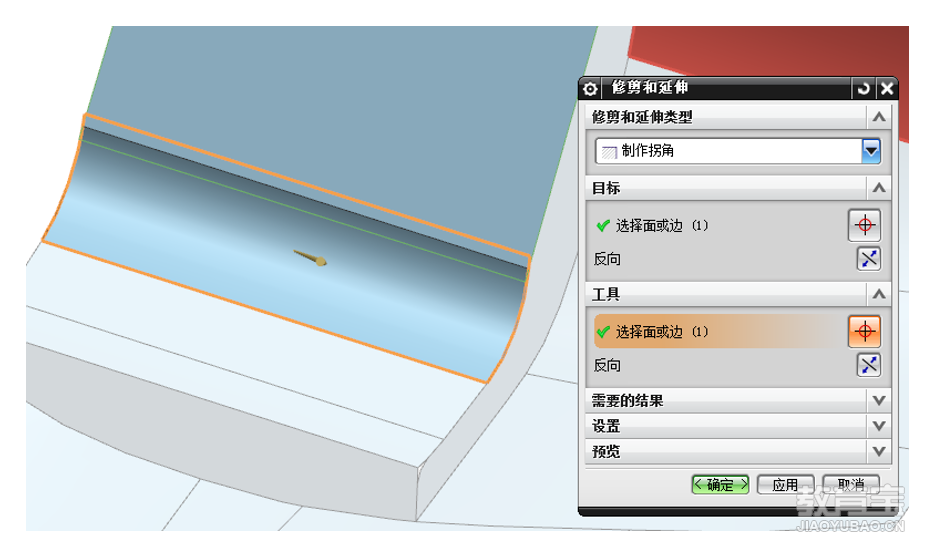

5.【修剪和延伸】-【制作拐角】修剪掉多余的部分，如下图所示。

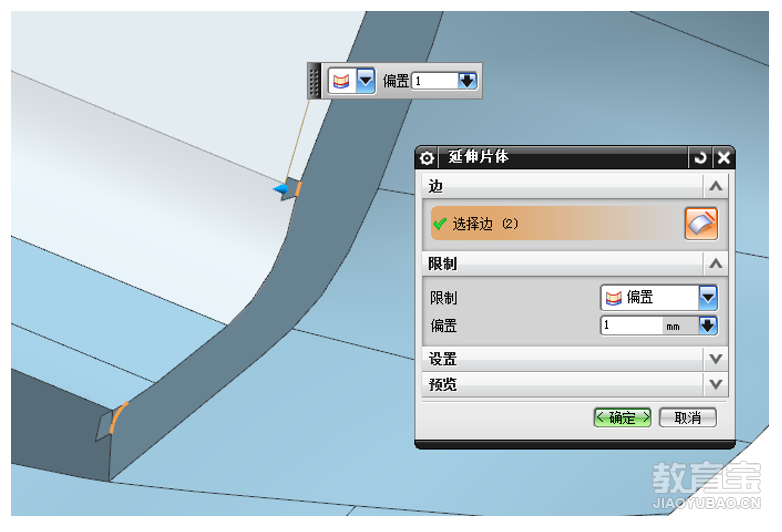

6.【延伸片体】1mm，补齐取消圆角留下来的空隙，如下图所示。

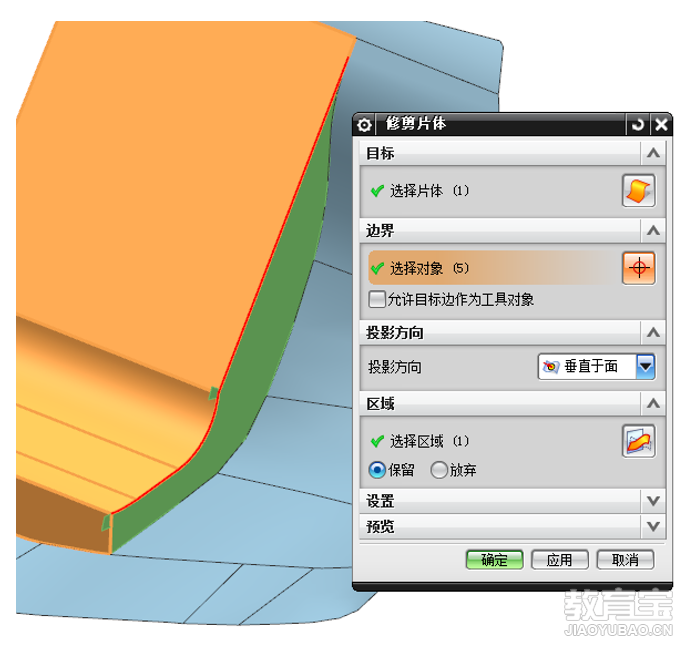

7.用分型面【修剪片体】，修剪多余的片体，如下图所示。

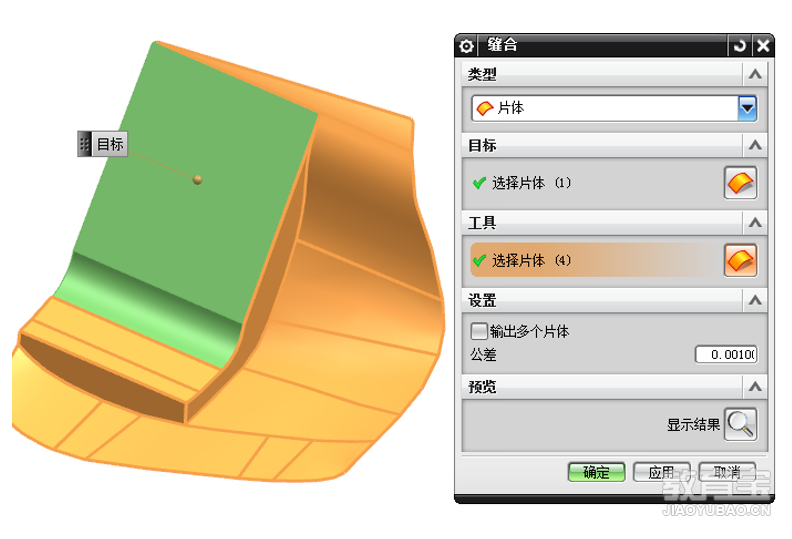

8.【缝合】所有分型面，如下图所示。

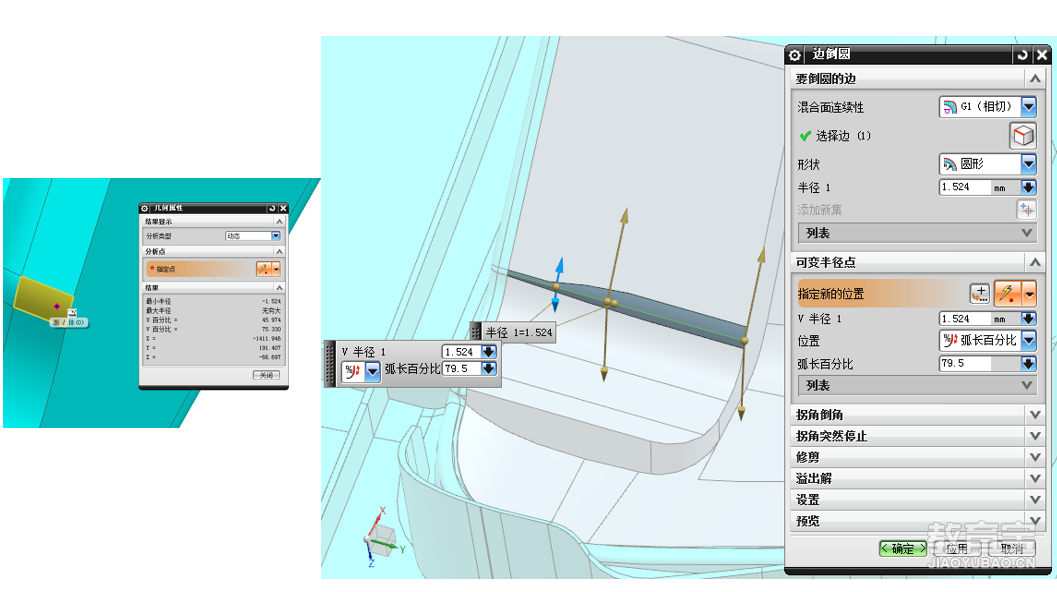

9.【边倒圆】1.524mm，设置可变半径点半径8mm，如下图所示。

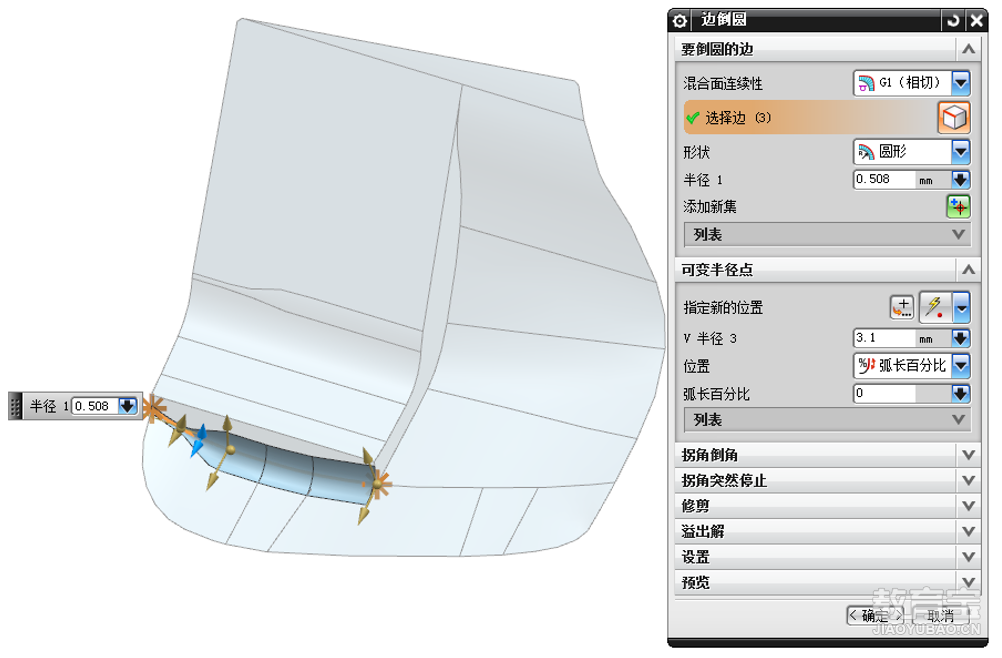

10.【边倒圆】0.508mm，设置可变半径点半径3.1mm，如下图所示。

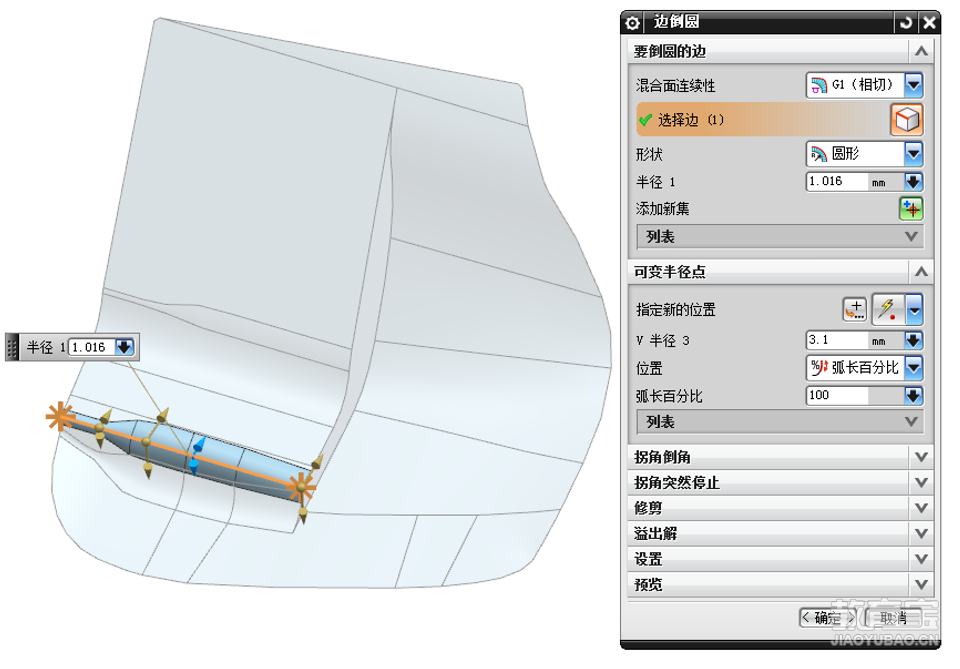

11.【边倒圆】1.016mm，设置可变半径点半径3.1mm，如下图所示。

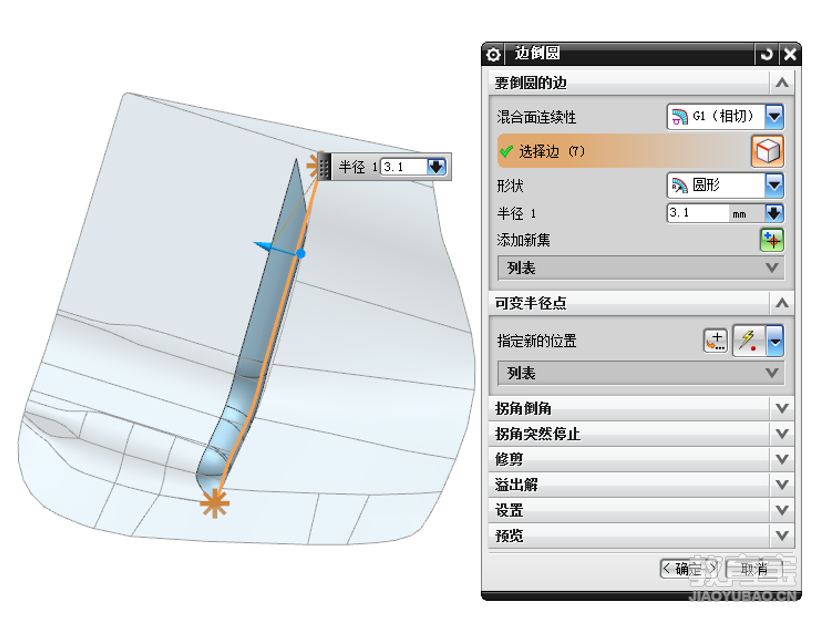

12.【边倒圆】3.1mm，如下图所示。

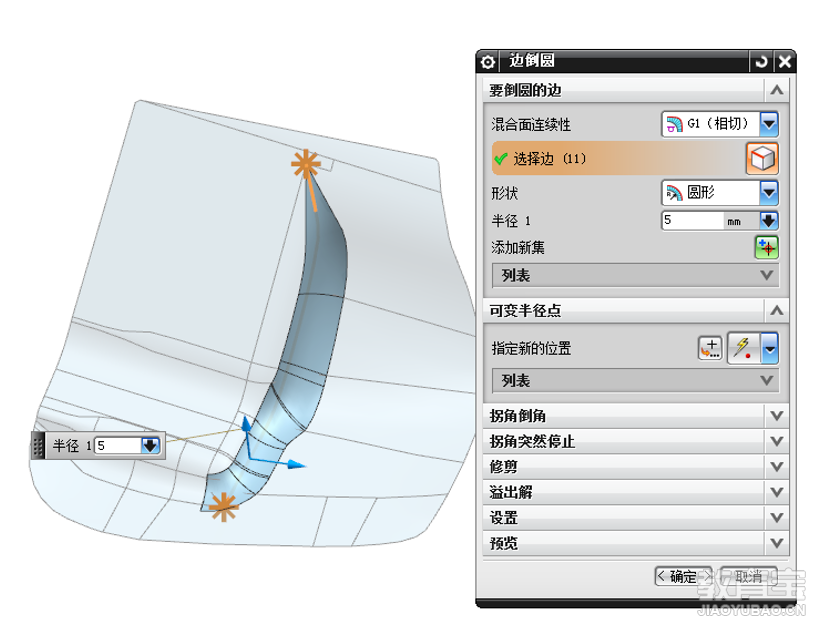

13.【边倒圆】5mm，如下图所示。

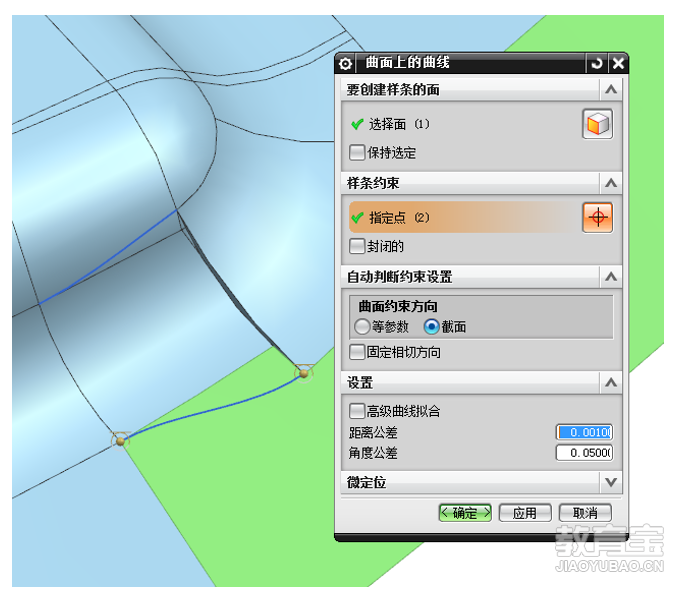

14.这部分有段差的区域在分型面上用【曲面上的曲线】画出两条曲线，如下图所示。

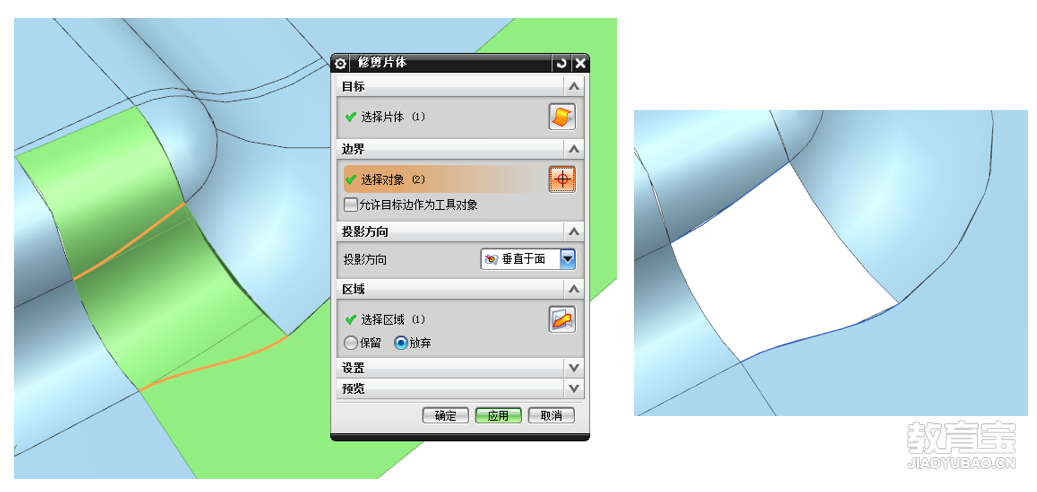

15.取消缝合，用这两条曲线【修剪片体】，去除段差的区域，如下图所示。

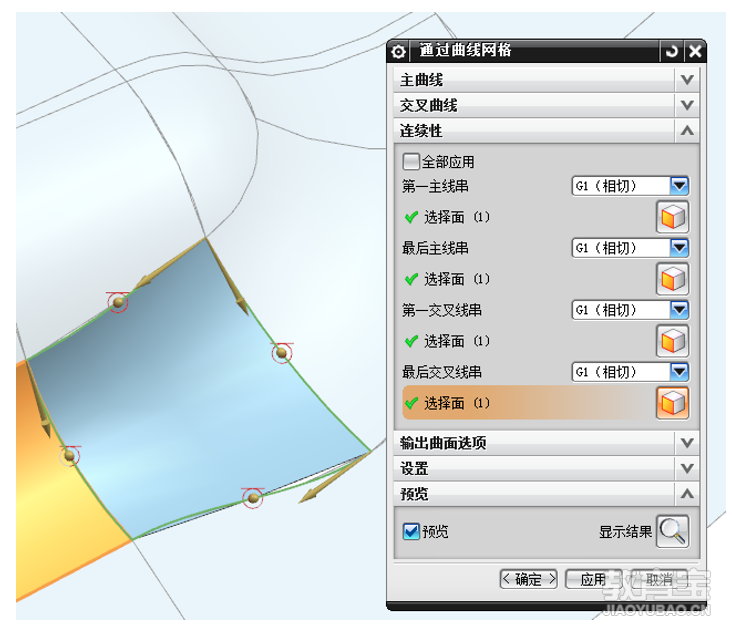

16.【通过曲线网格】，并设置好相切，画出分型面，如下图所示。

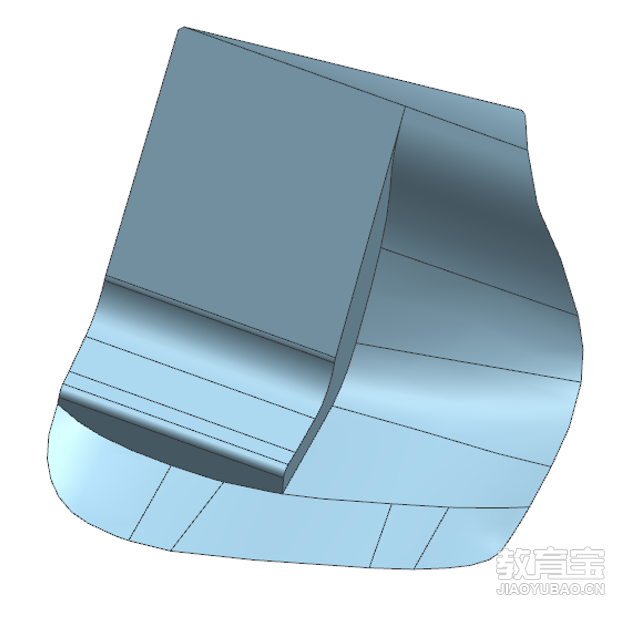

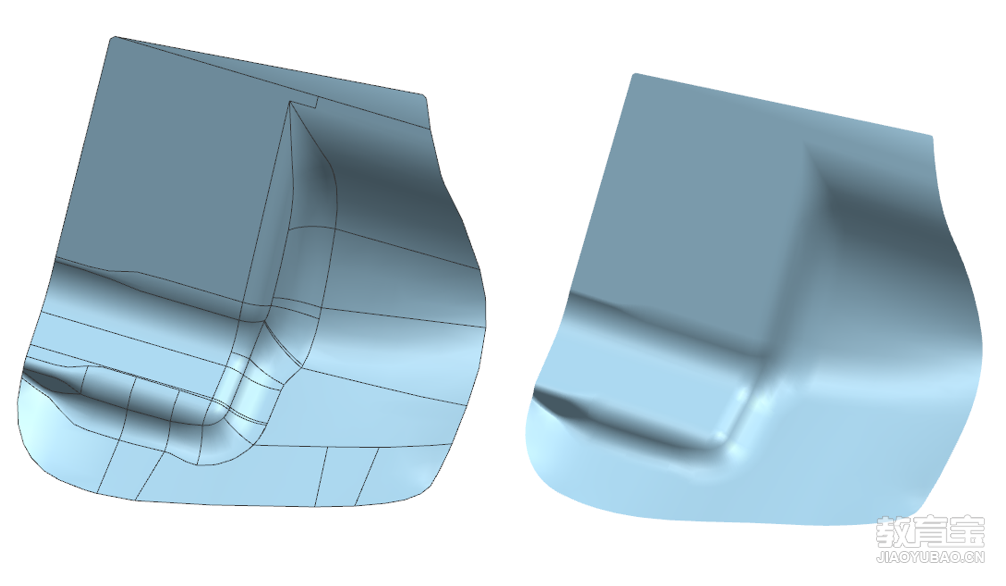

17.【缝合】所有分型面，我们就设计好了这部分高低落差大的区域的分型面，并且十分的光顺，如下图所示。
