如何快速的制作装配档

作者：青华模具来源：青华模具 2022/11/28 9:23:07

作为一个合格的模具设计师，3D装配是必须要会的，有一些客户或...

作为一个合格的模具设计师，3D装配是必须要会的，有一些客户或者出口模都要求3D做装配档，还有想用3D出图，就必须做成装配档，如何能快速的制作装配图档？我给大家分享一个方法。 1.利用胡波外挂任意调出一套标准模胚，我们以一套模胚来作为例子，调出来的模胚是没有装配的，如下图所示。

2.文件——导出——parasolid——选择整个部件——确定，导出X_T格式的图档。

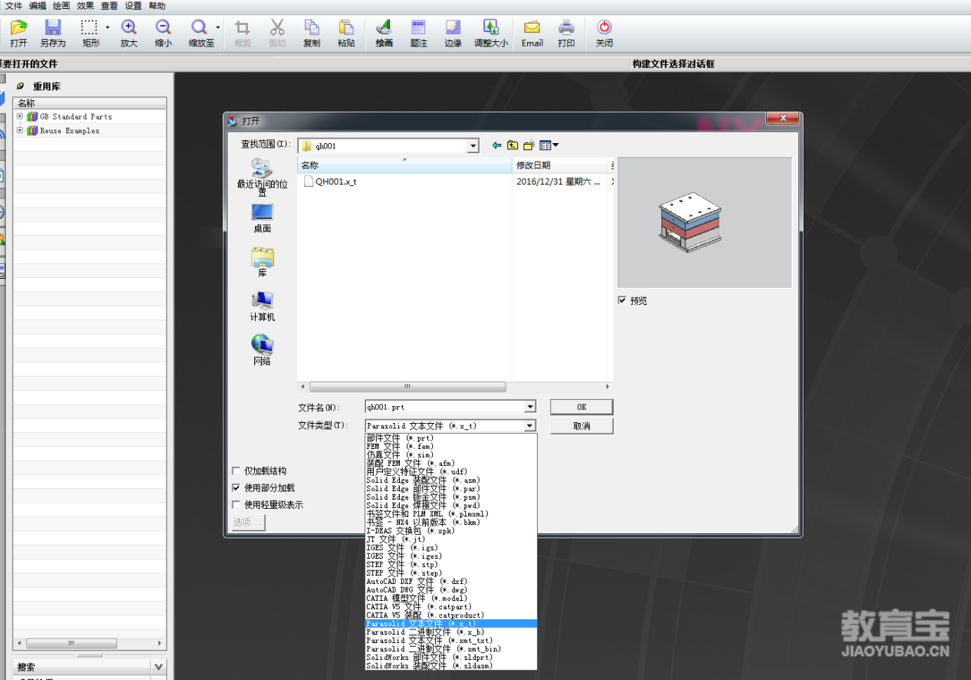

3.关闭当前的图档，打开文件，找到保存图档的路径，然后文件类型选择x_t格式，双击打开QH001。

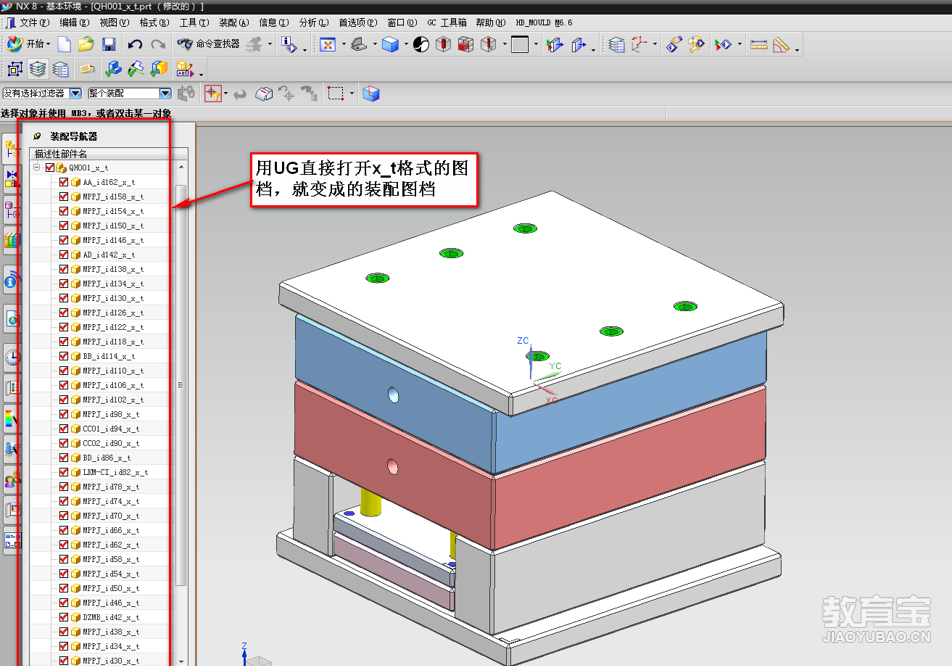

4.用UG直接打开x_t格式的图档，就变成的装配图档。

5.修改组件名称。用UG直接打开x_t格式的图档，就变成的装配图档，但组件名称并不是我们想要的，我们要修改组件的名称。（1）GC工具箱——GC数据规范——其他工具——重命名和导出组件——重命名组件——选择面板——新名称输入001——应用

（2）将其他模板组件名称都按照此方式修改，结果如图所示。
