热流道系统设计细节

作者：青华模具来源：青华模具 2022/11/28 9:24:45

热流道在塑胶模具行业里面运用得越来越广，特别要汽车大件类的产...

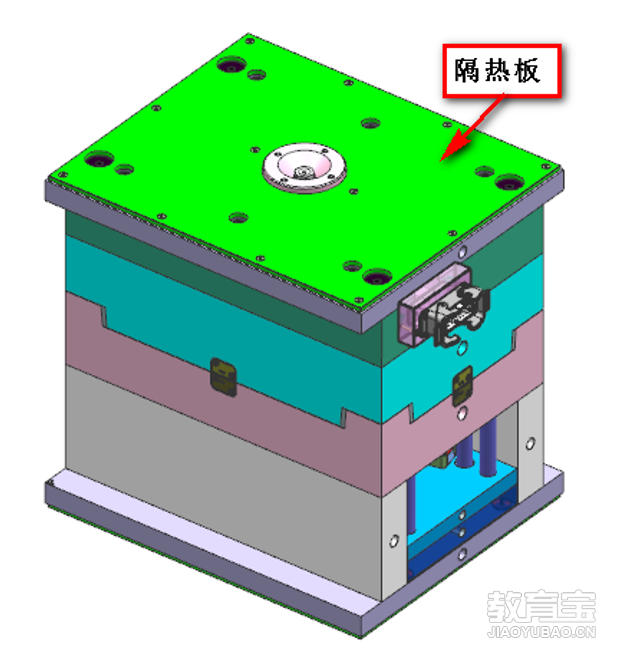

热流道在塑胶模具行业里面运用得越来越广，特别要汽车大件类的产品，那我们将热流道系统加装到模具里面要注意哪些细节呢？我来跟大家分享： 1.加装有热流道系统的模具必须设计隔热板，上下都加，如图所示：

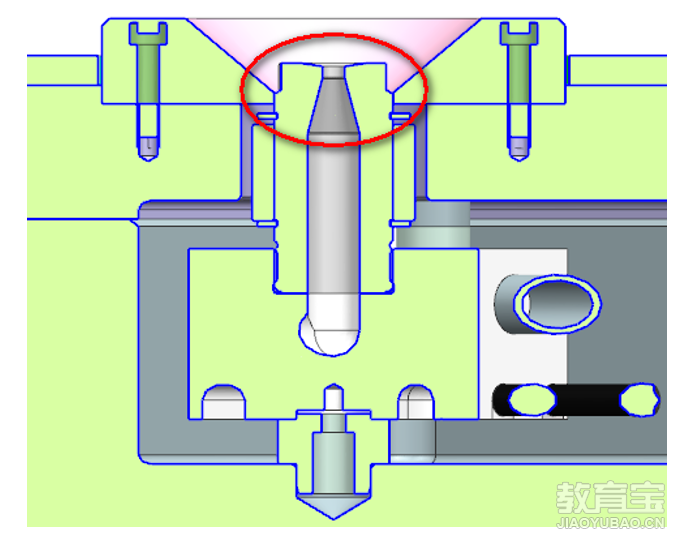

2.定位环必须固定住主射嘴，如图所示：

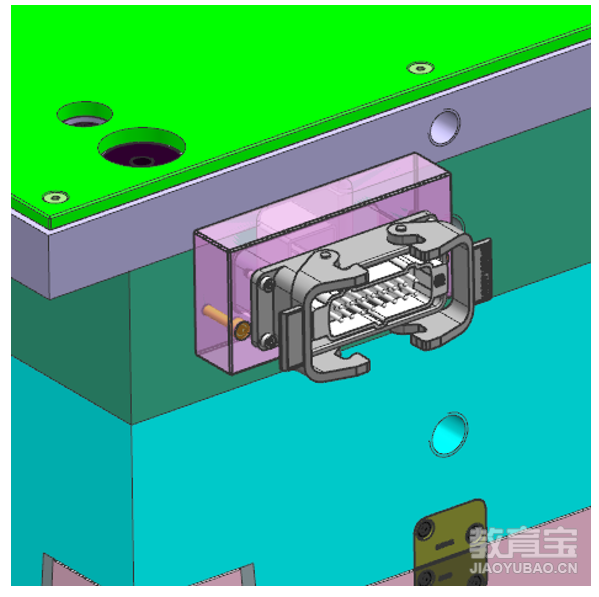

3.接线盒安装在模具的天侧，便于接线，且线不要露出模具表面，必要时可多加一个固定块如图所示：

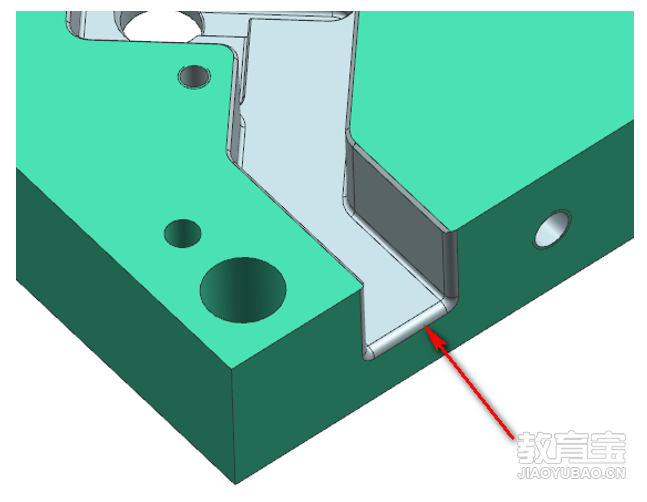

4.出线槽口部必须倒R角，防止刮线漏电，如图所示：

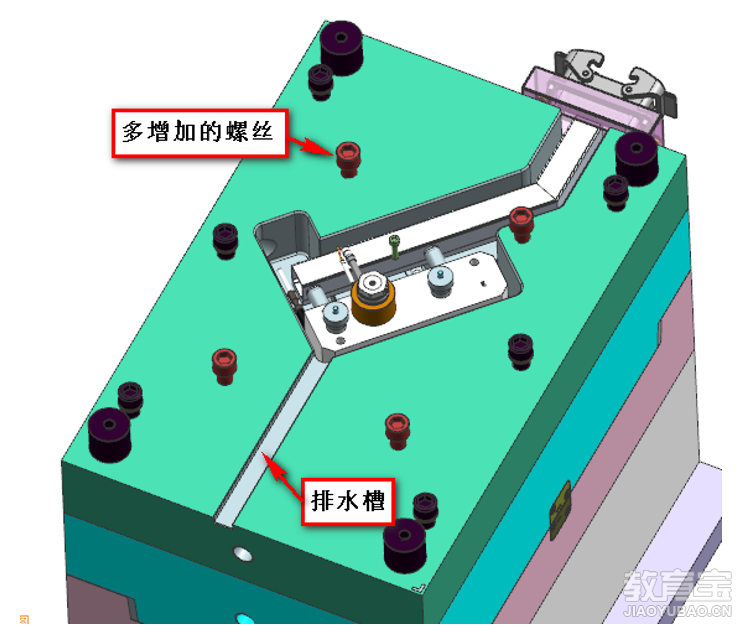

5.地侧必须加排水槽，防止漏胶胀开模具，且面板与热流道板多增加几颗螺丝锁紧，如图所示：

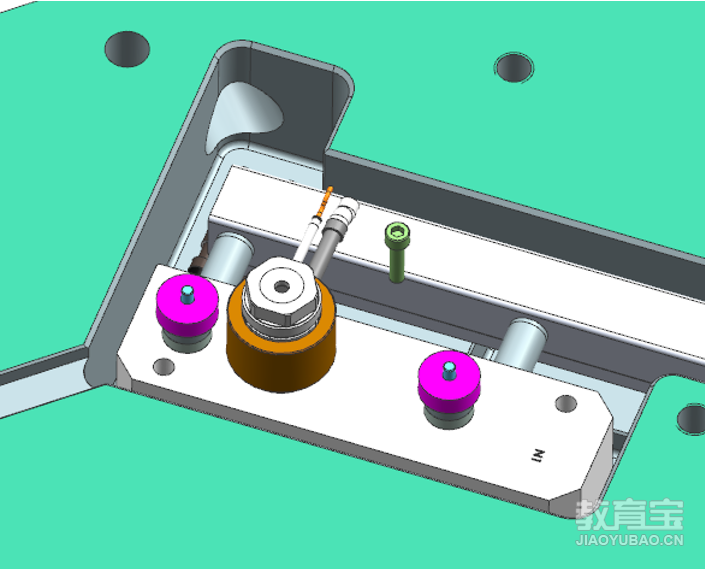

6.增加热嘴垫块，防止注塑压力过大时不会将面板顶凹陷，热嘴垫块（品红色）需用加硬料如图所示：

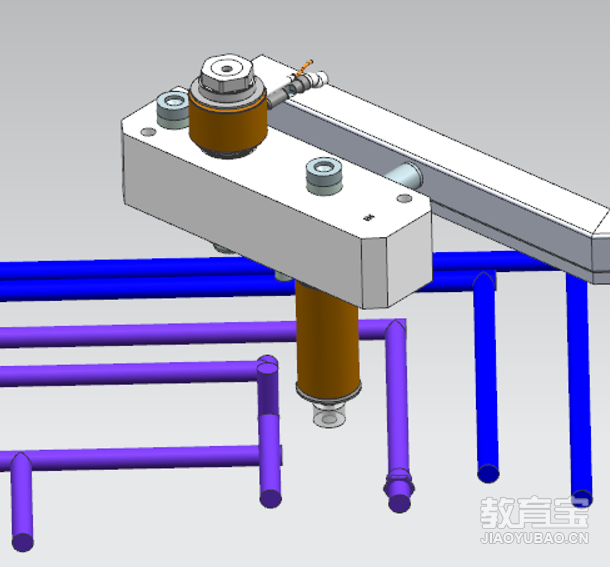

7.热嘴附近必须设计运水，如图所示：
