曲面分型面创建新技巧

作者：青华模具来源：青华模具 2022/11/28 9:26:10

曲面分型面类的产品，如果分型不好，不但影响加工，增加成本，还...

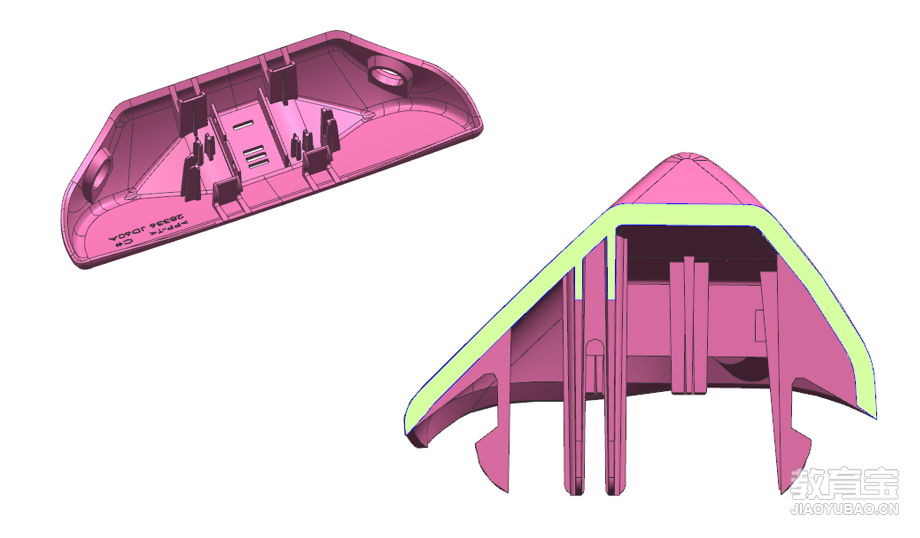

曲面分型面类的产品，如果分型不好，不但影响加工，增加成本，还会导致产品质量下滑，产品有段差、披风等现象，我来给大家分享曲面分型面的创建新技巧：

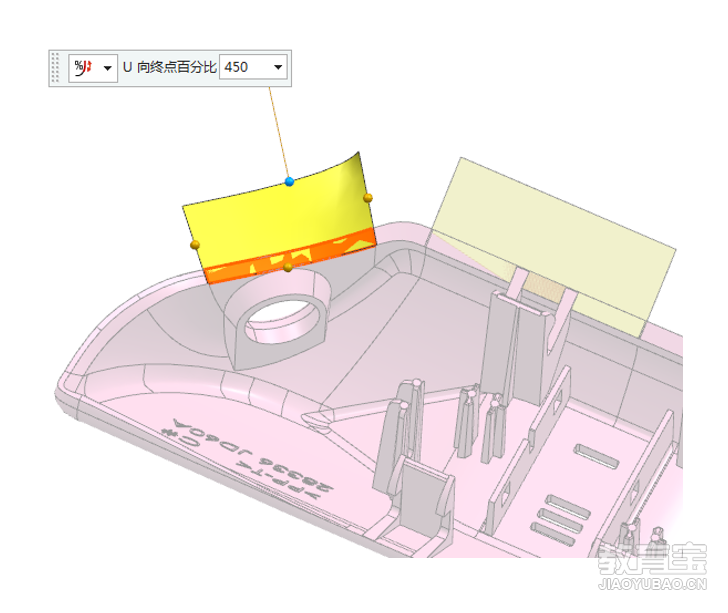

1.首先采用扩大面命令，将两个大面扩大至距离产品15mm左右，如图所示：

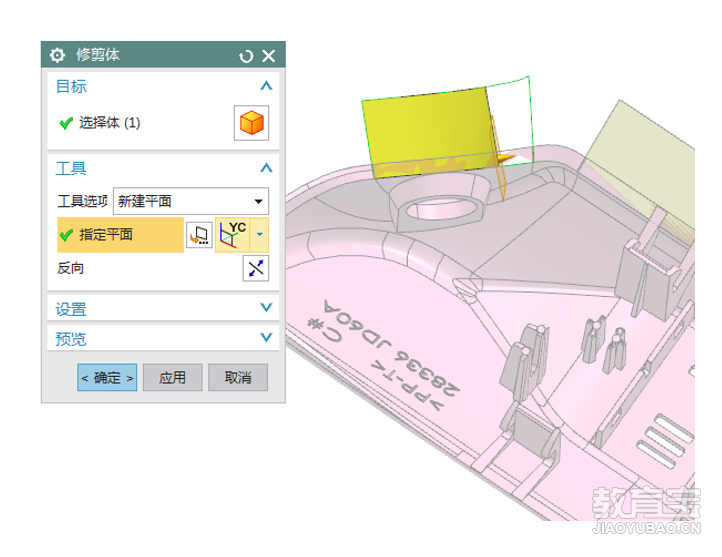

2.将扭曲变形的部分用修剪体修剪掉，多出来的分型面拉伸出一根线，通过线的边界修剪掉多余的分型面，如图所示：

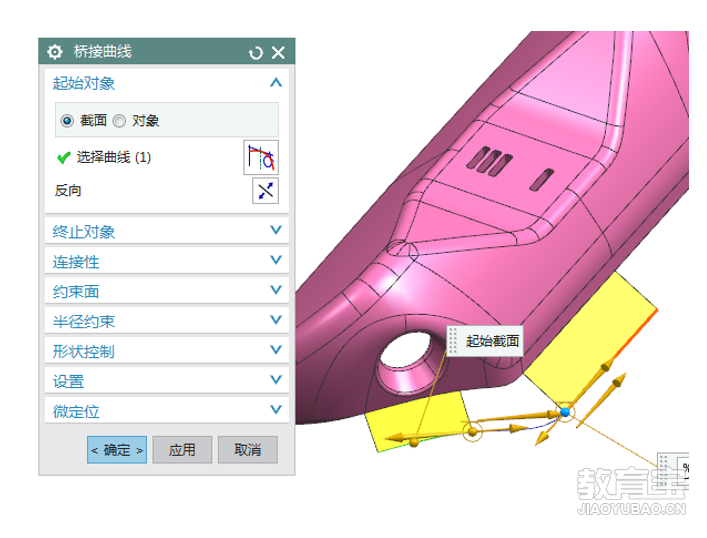

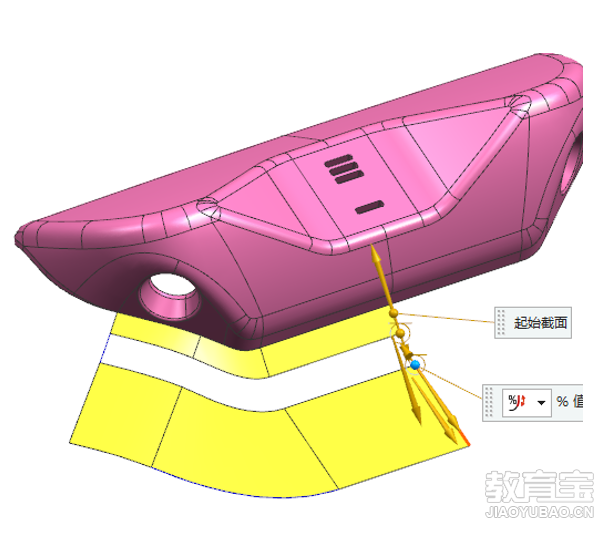

3.两曲面桥接一根曲线，然后通过曲线做网格面，能相切的尽量相切，如图所示：

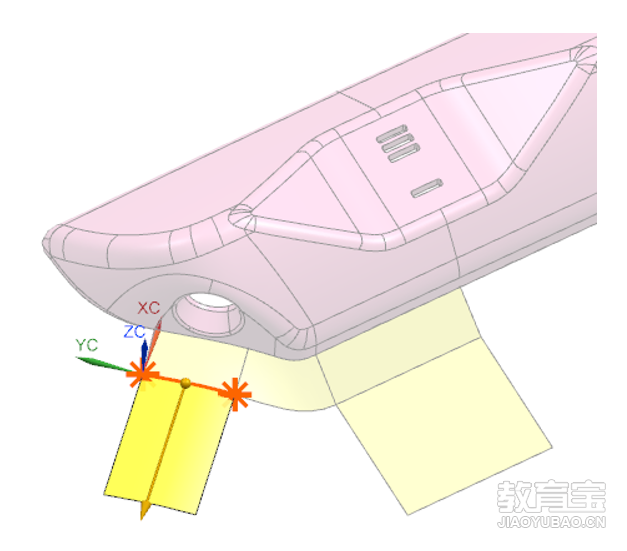

4.拉伸分型面，注意拉伸分型面的方向，如图所示：

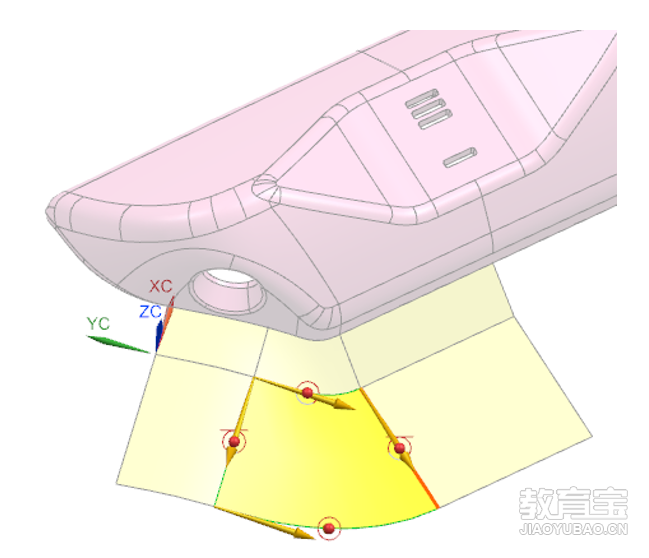

5.用同样的方法桥接一根曲线，然后通过曲线做网格，并且设置与相邻面相切，结果如图所示：

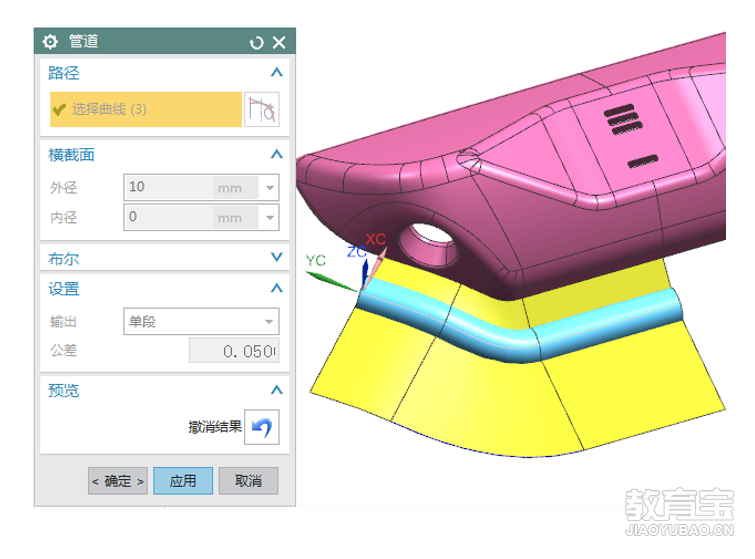

6.分型面存在钝角，加工不方便，需做面接顺，用管道通过曲线创建出管道实体，与分型面求差，结果如图所示：

7.桥接两头曲线，然后通过曲线做网格，并设置网格面相切，结果如图所示：
