汽车模斜顶顶出机构设计要点

作者:青华模具 来源:青华模具 2022/11/28 9:26:37

顶出系统包含顶针、扁顶、司筒顶出、斜顶顶出、推块顶出、推板顶...

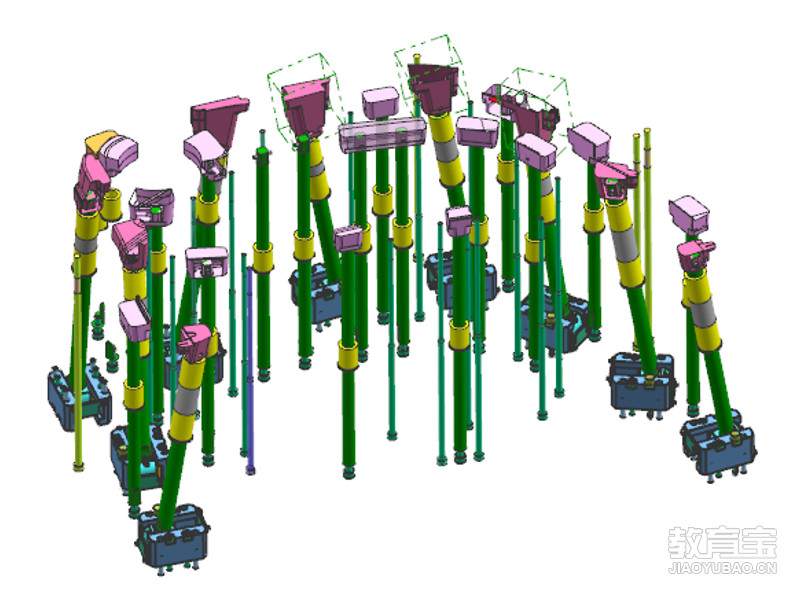

顶出系统包含顶针、扁顶、司筒顶出、斜顶顶出、推块顶出、推板顶出、气顶等等,每种顶出方式都有自己的设计要点,今天给大家分享一种汽车模斜顶顶出机构的设计要点:

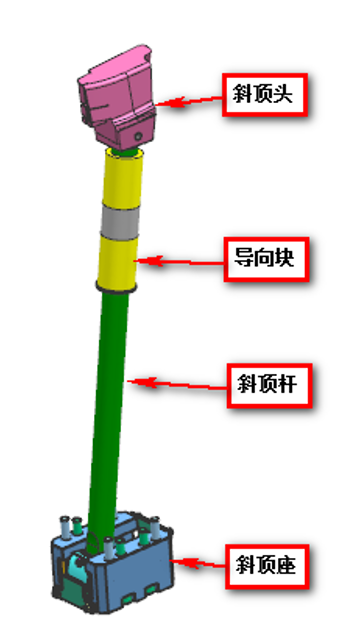

1.汽车斜顶机构的组成包斜顶头,导向块、斜顶杆、斜顶座等,如图所示:

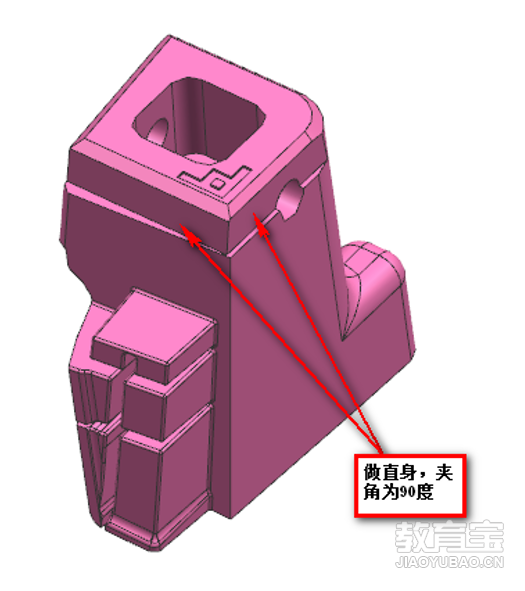

2. 斜顶头设计要点:斜顶头的4边都做了角度,所以斜顶头必须做基准位,便于加工取数如图所示:

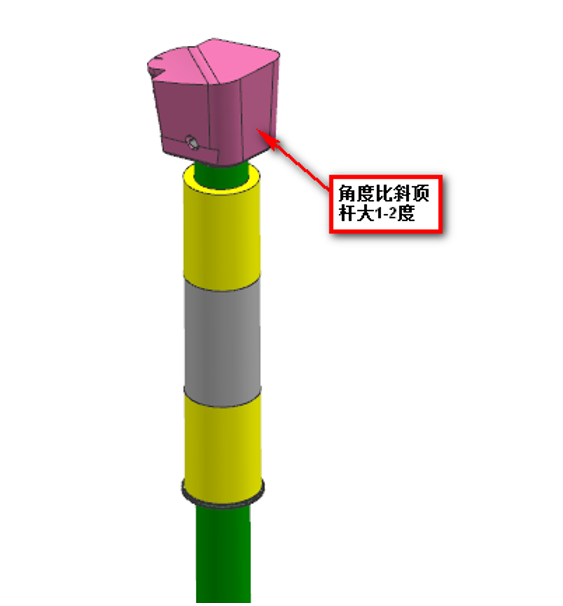

3.所指面一般比斜顶杆的角度大1-2度,如图所示:

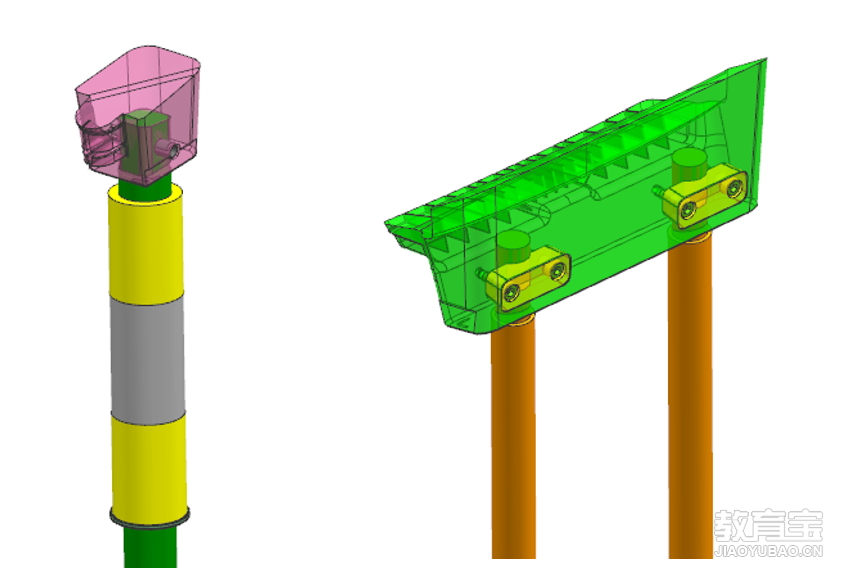

4. 斜顶头与斜顶杆连接方式可用销钉连接,或者用压板连接,斜顶杆头部必须做定位防呆,如图所示:

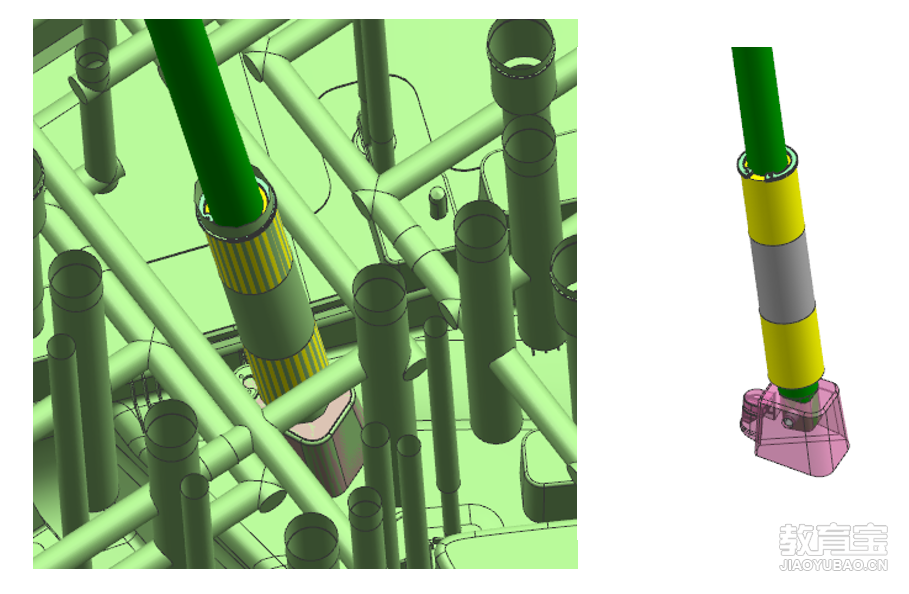

5. 斜顶杆必须做导向块,一般情况下导向块设计成圆形,材料为CR12,导向块可用卡簧或者压板固定,如图所示:

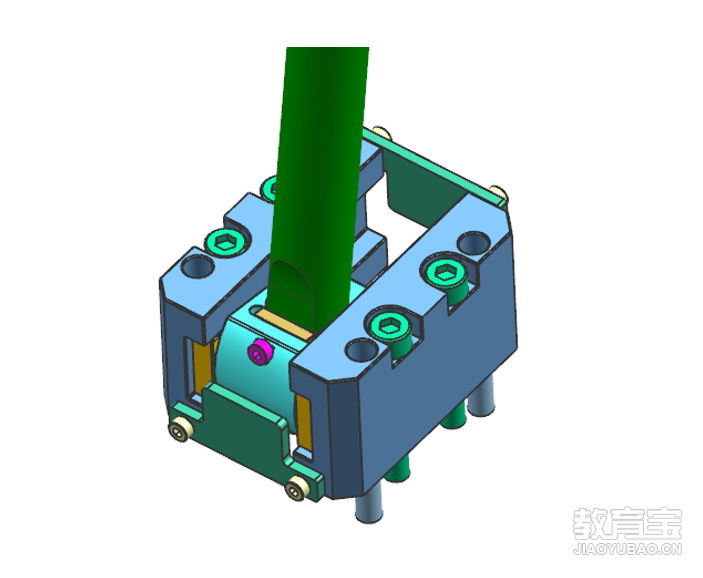

6. 斜顶座一般都是用标准件,斜顶杆与万向座用螺丝连接,如图所示:
声明:本文所用视频、图片、文字如涉及作品版权问题,请第一时间告知,我们将立即删除内容! ☞☞ 拒绝混日子就来青华学习吧!
