汽车模推块顶出机构设计要点

作者：青华模具来源：青华模具 2022/11/28 9:28:09

顶出系统包含顶针、扁顶、司筒顶出、斜顶顶出、推块顶出、推板顶...

顶出系统包含顶针、扁顶、司筒顶出、斜顶顶出、推块顶出、推板顶出、气顶等等，每种顶出方式都有自己的设计要点，今天给大家分享一种汽车模推块顶出机构的设计要点：

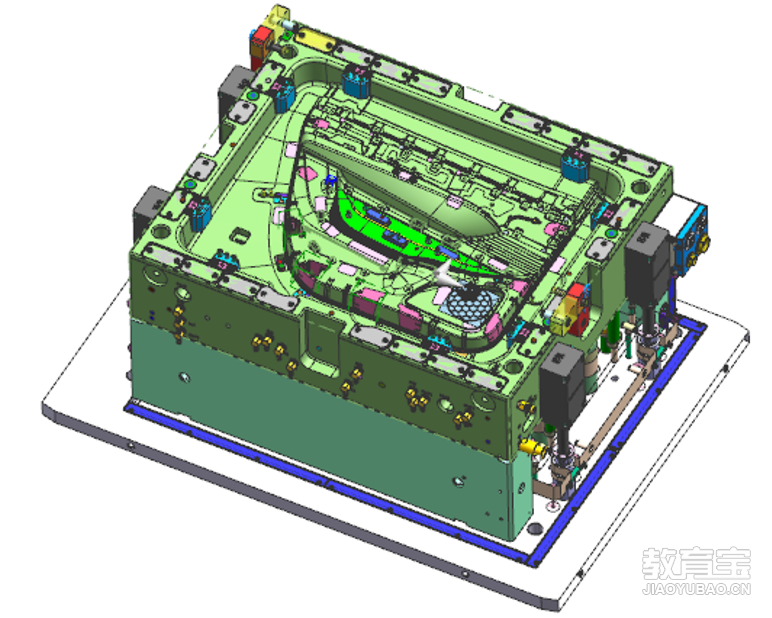

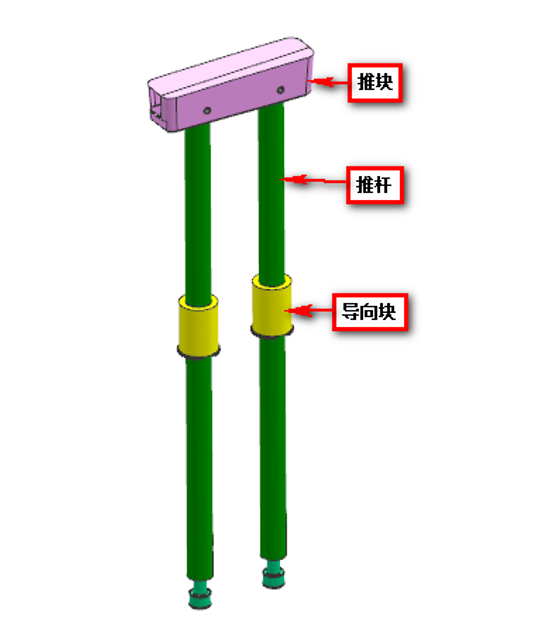

1.推块的机构的组成包含推块，推杆、导向块等，如图所示：

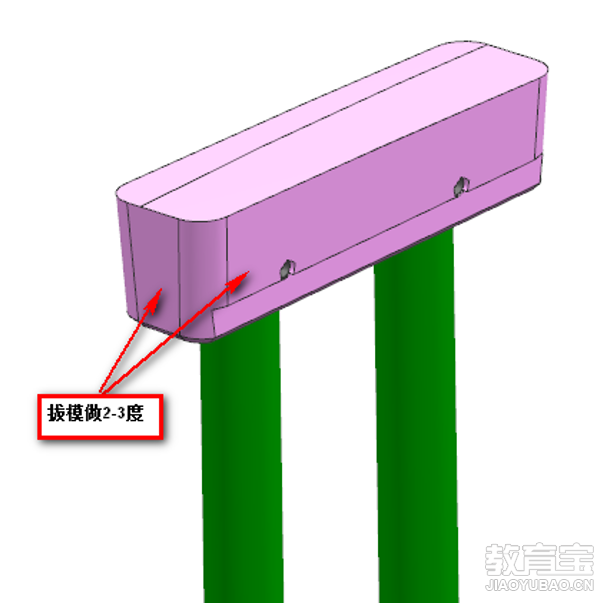

2. 推块设计要点：推块4个侧面必须做角度，一般做2-3度，且4个边角倒R角，便于加工与配合，如图所示：

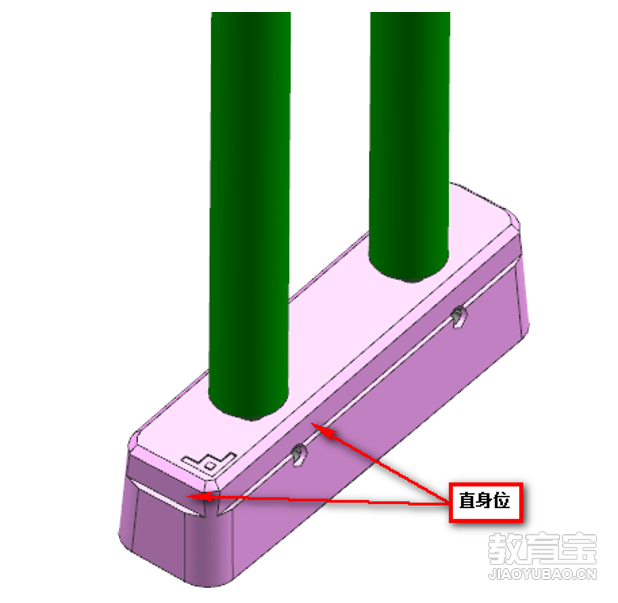

3.由于推块4边都做了角度，所以推块必须做基准位，便于加工取数，如图所示：

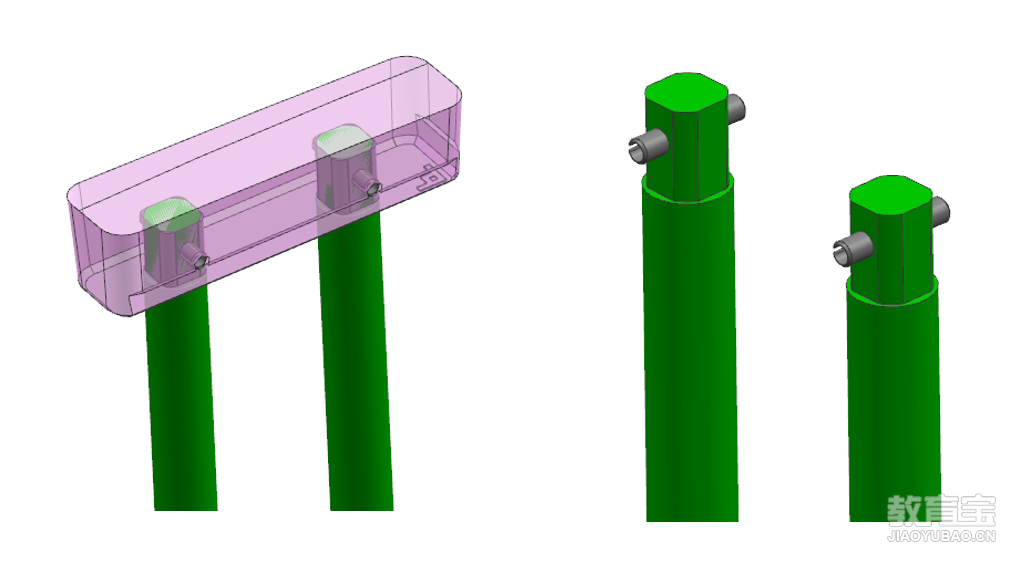

4. 推杆与推块连接时，推杆头部必须做定位防呆，且用销钉或者压板固定连接，如图所示：

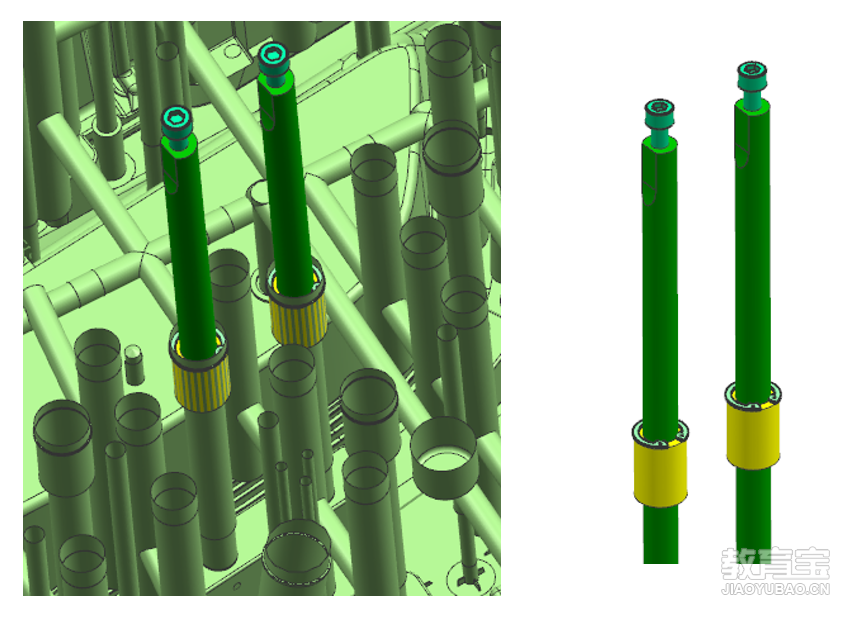

5. 推杆必须做导向块，一般情况下导向块设计成圆形，材料为青铜，导向块可用卡簧或者压板固定，如图所示：

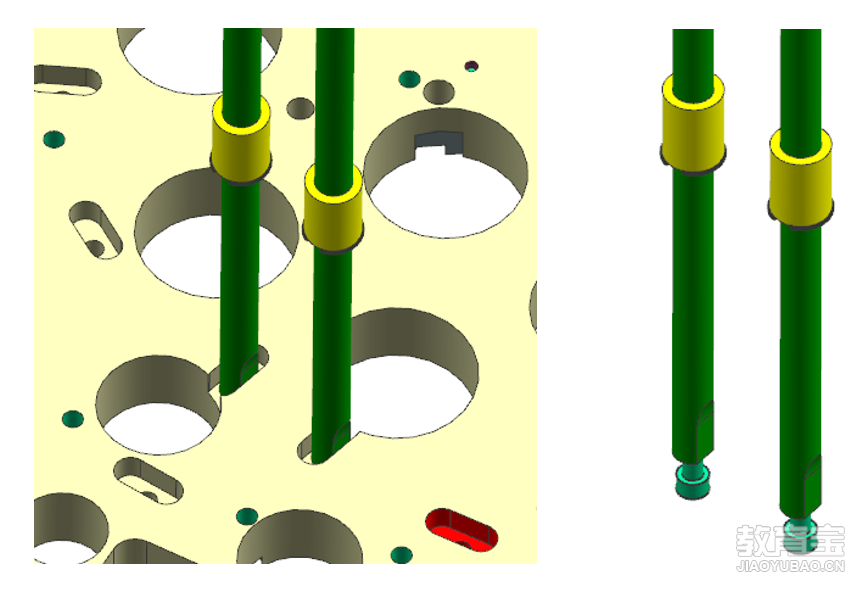

6. 推杆与顶针板连接可用螺丝锁，推杆尾部要切平位防转，如图所示：
