斜齿轮产品旋转顶出设计思路

作者：青华模具 来源：青华模具 2022/12/2 9:17:01

在我们设计模具过程中总会碰到一些各式各样的产品，大家看看下图...

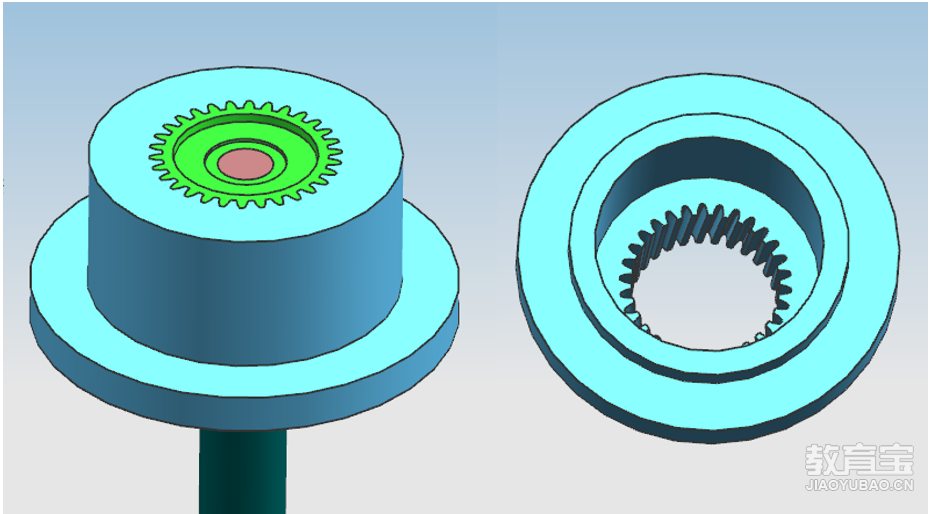

在我们设计模具过程中总会碰到一些各式各样的产品，大家看看下图产品，此产品为斜齿轮塑胶件，如何做结构？思路：此产品做滑块不现实，首先斜齿轮要求精度高，做滑块会有夹线且要出很多个小滑块，成本高，我们可以做旋转顶出机构，一边旋转一边顶出。

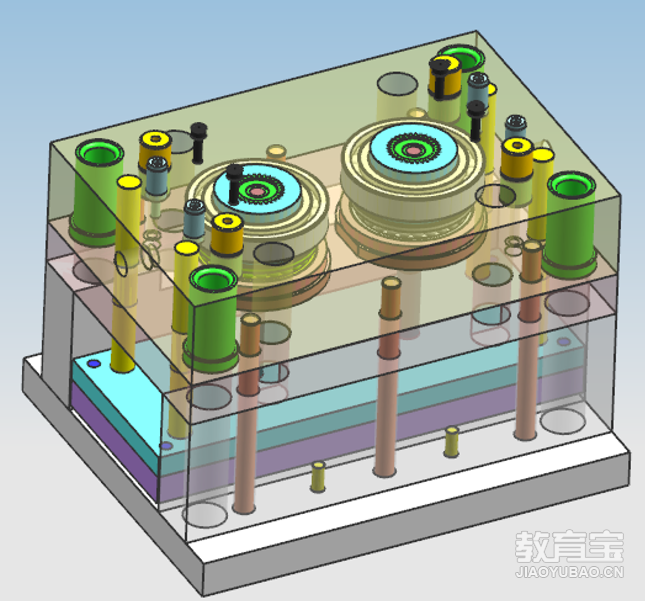

1.进胶点选择：采用细水口点进胶，如图所示
2.后模做圆镶件，底部掏掉做通，便于线割斜齿，如图所示

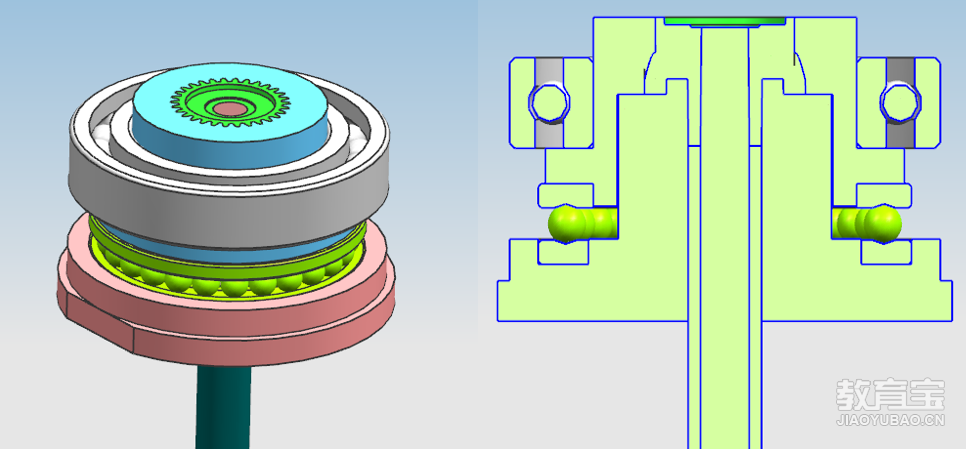

3.在蓝色镶件上套两个滚珠轴承，使得蓝色镶件可旋转，如图所示

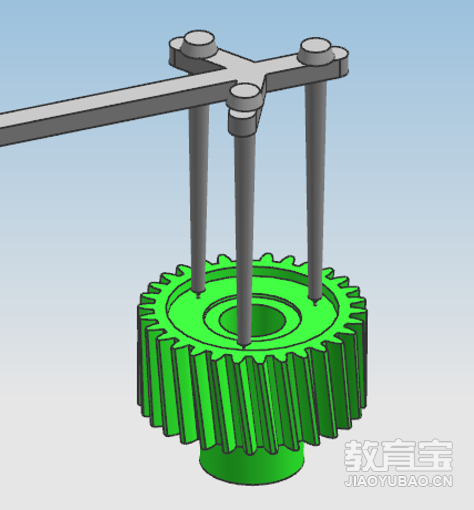

4.顶出在产品中间加一个司筒顶出，司筒针是与前模碰穿，*好采用压板压司筒针住如图所示

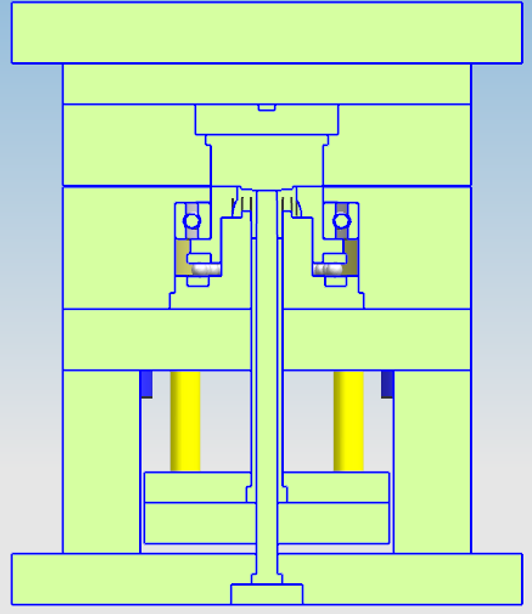

5.运作原理：前后模部分打开到一定程度后，注塑机顶棍顶顶针板，司筒以出模方向顶产品，产品受顶出力一边旋转一边顶出。
