无线耳机模具结构设计

作者：青华模具 来源：青华模具 2022/12/2 9:29:11

无线耳机在市场上卖的非常火，深受年轻人的喜爱，那么无线耳机在...

无线耳机在市场上卖的非常火，深受年轻人的喜爱，那么无线耳机在模具上需要做哪些机构呢？我来给大家分享：

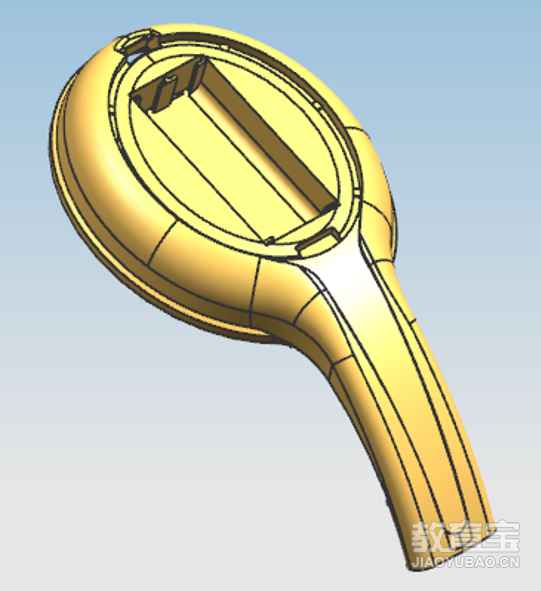

1.通过斜率分析，无线耳机有3处倒扣，两处需做斜顶，一处需做斜滑块，如图所示：
2. 由于2出斜顶空间不够，做普通斜顶顶出时会干涉，故设计弹簧钢弹簧钢弹顶，如图所示：
3.斜倒扣出先设计出滑块镶件，并设计压板将滑块镶件压在模仁上，角度与斜倒扣的角度一致，如图所示：

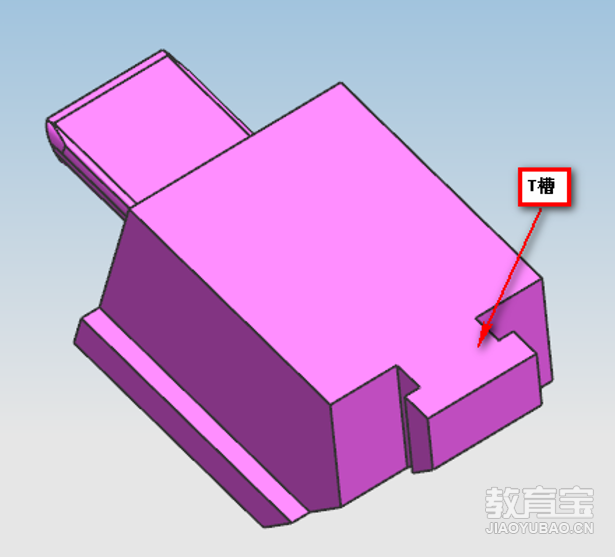

4. 滑块镶件设计T槽，便于滑块座驱动，如图所示：

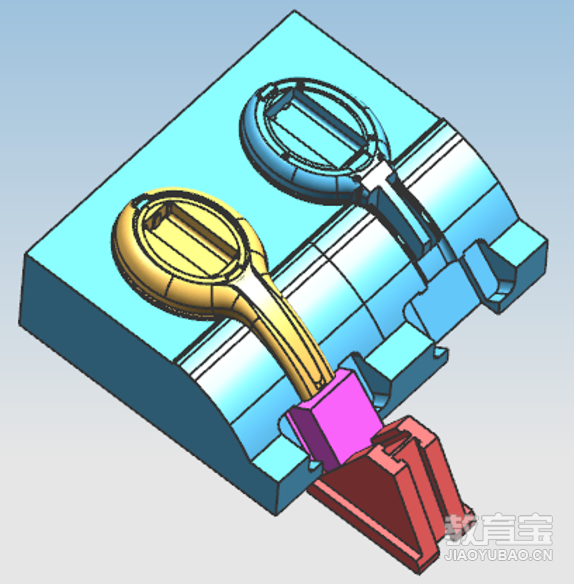

5. 滑块座设计水平角度，铲机T槽的作用驱动滑块座滑行抽芯，滑块镶件与滑块座也通过T槽导向，做斜向抽芯，如图所示：
