实体求颜色属性源设置

作者：青华模具 来源：青华模具 2022/12/2 10:16:12

很多UG使用者都不清楚两个不同颜色的实体求差，结果目标体求差...

很多UG使用者都不清楚两个不同颜色的实体求差，结果目标体求差的地颜色跟工具体的颜色一样，导致目标体出现多种颜色，如何解决这这个问题呢？我来给大家分享如何设置：

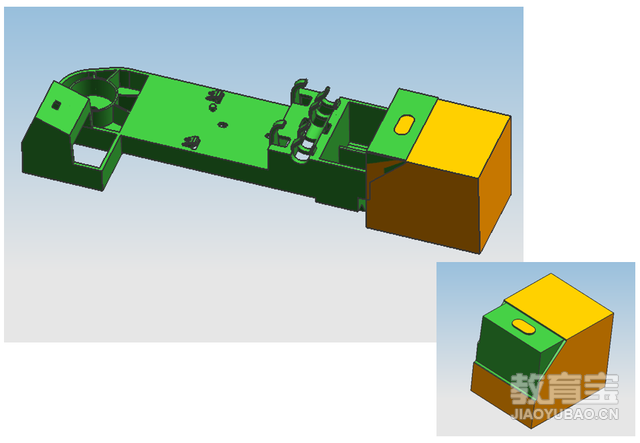

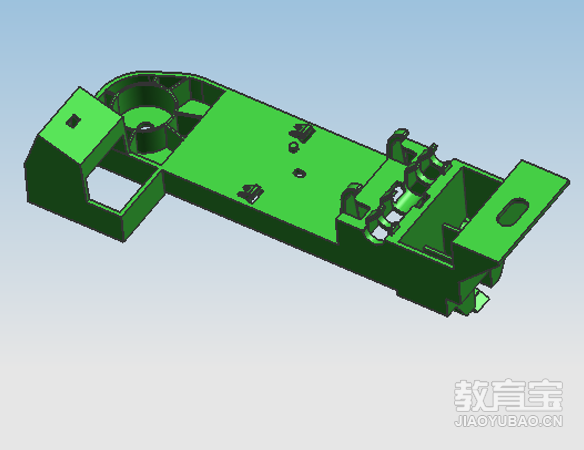

1.创建一个包容块，与产品求差，结果包容块出现了两种颜色，如下图所示：

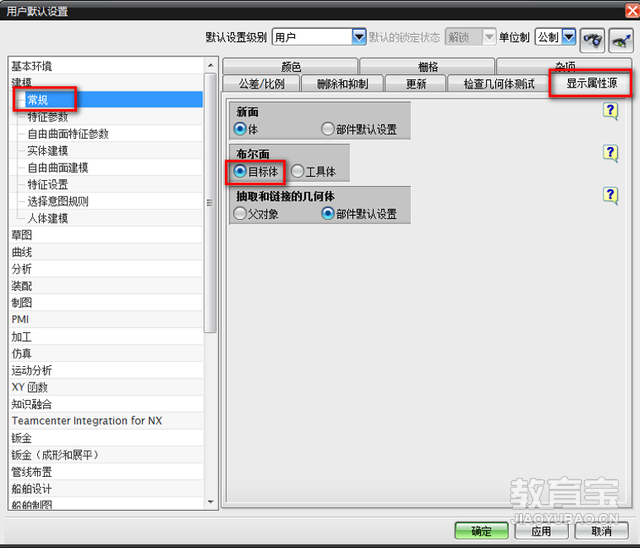

2.文件—实用工具—用户默认设置，弹出用户默认设置对话框
3.找到建模——常规——显示属性源——布尔面选择“目标体”—确定，然后重启UG

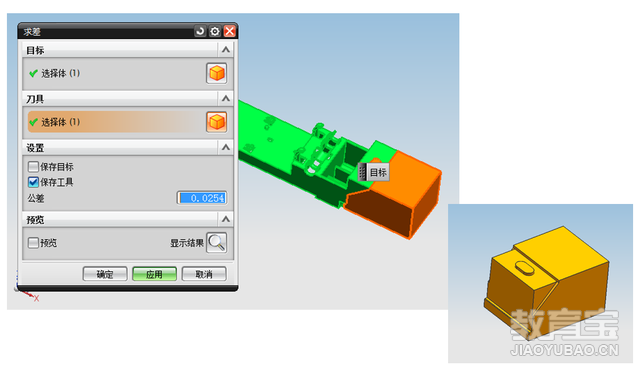

4.再次尝试求差，结果目标体的颜色只有一种颜色，显示属性变成了目标体
声明：本文所用视频、图片、文字如涉及作品版权问题，请第一时间告知，我们将立即删除内容！ ☞☞ 拒绝混日子就来青华学习吧！
