异形曲面流道的创建方法

作者：青华模具 来源：青华模具 2022/12/7 17:54:45

在我们设计模具时，经常会碰到在异形曲面上设计流道，甚至流道要...

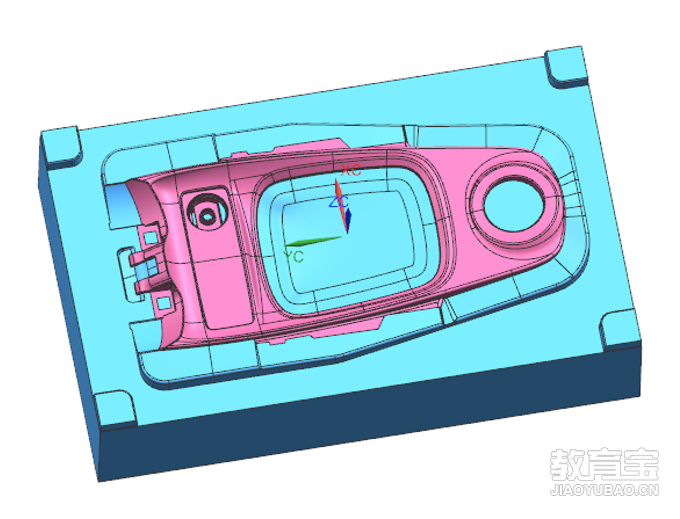

在我们设计模具时，经常会碰到在异形曲面上设计流道，甚至流道要爬坡，很多模具设计新手都不会在曲面上设计流道，下面我来给大家分享如何创建：

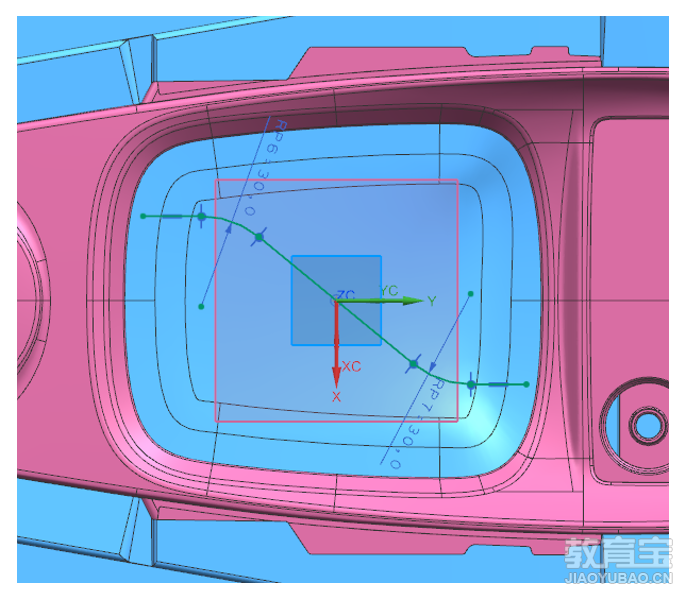

1.首先进入草图模块，选择XC-YC平面作为新建的草图平面，通过直线、圆角等命令创建出流道曲线，如下图所示：

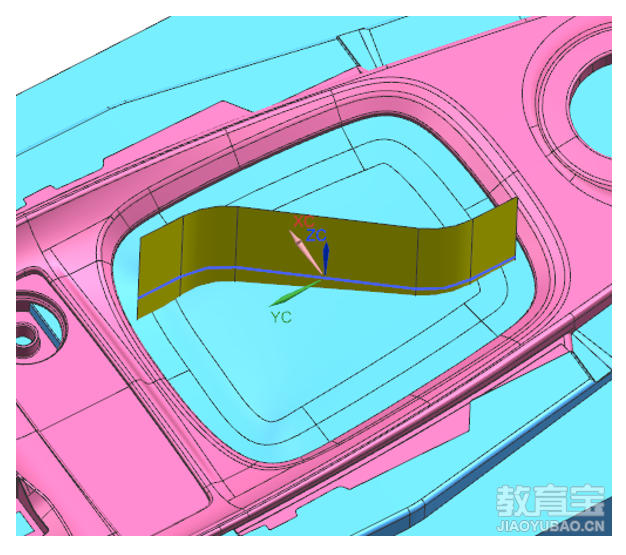

2.完成草图回到建模模块，然后通过拉伸命令拉伸创建的草图流道曲线，必须与曲面相交，如下图所示：

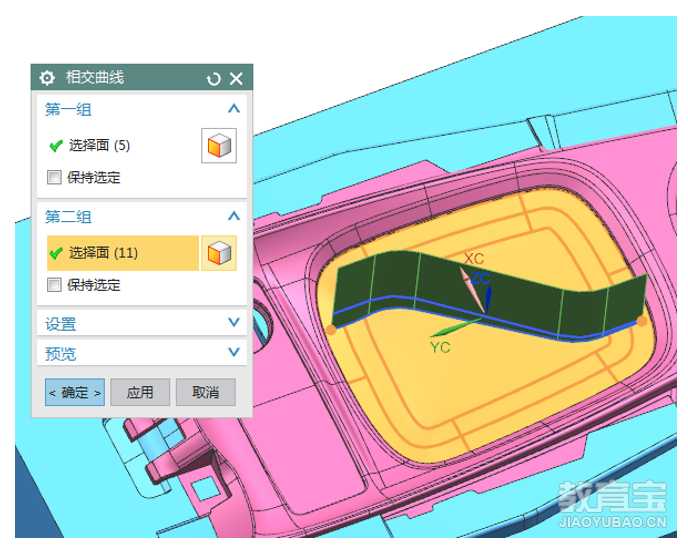

3.插入—派生曲线—相交，选着拉伸出来的曲面和要做流道，相交得出流道曲线，创建出来的流动曲线与曲面贴合，如下图所示：

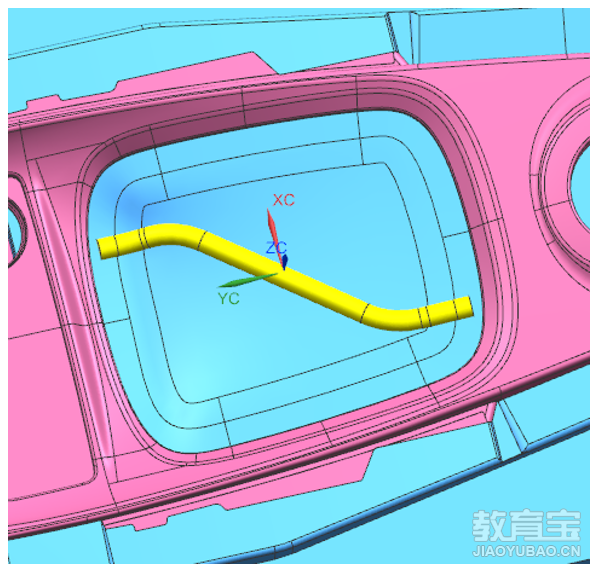

4.隐藏草图创建的曲线和拉伸的曲面，插入—扫掠—管道，通过流道曲面创建流道实体如下图所示：

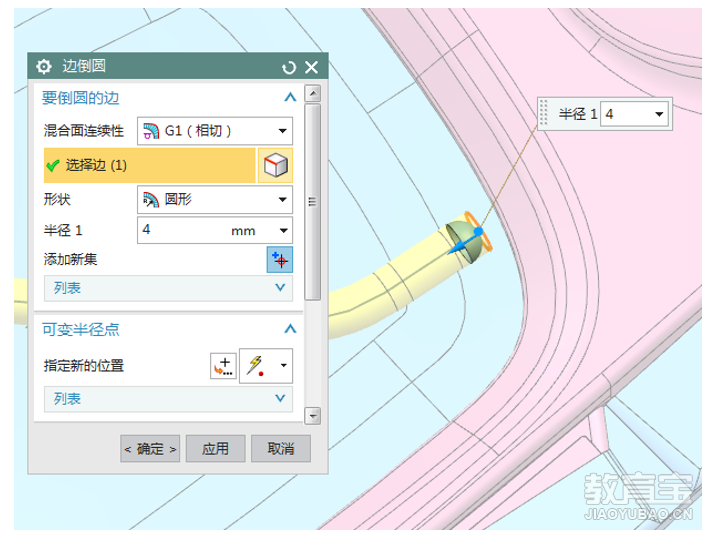

5.流道两端利用边倒圆命令倒圆角，圆角大小为流道的半径，如下图所示：

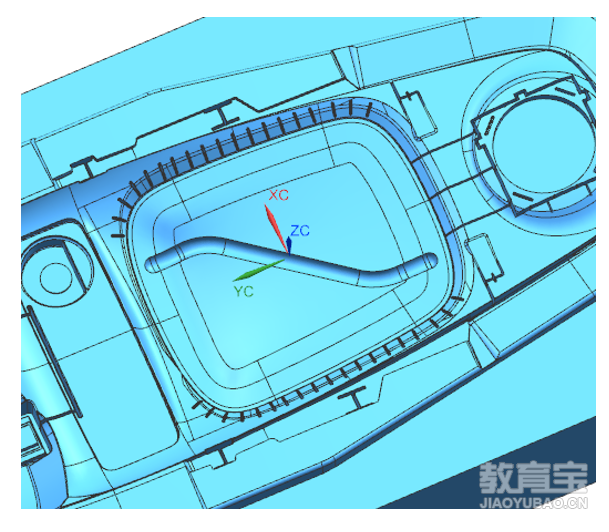

6.流道实体分别与前模仁、后模仁求差，结果如下图所示：
