油缸抽芯之前模滑块机构

作者：青华模具 来源：青华模具 2022/12/7 17:55:01

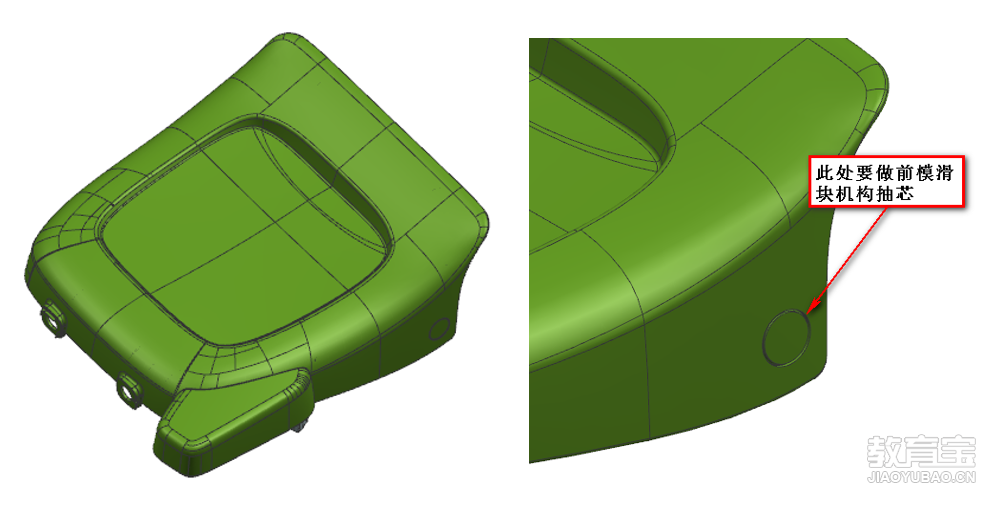

前模滑块机构在模具设计过程中是经常碰得到的，是比较常用的机构...

前模滑块机构在模具设计过程中是经常碰得到的，是比较常用的机构，有前模滑块机构就必须要采用细水口模胚，因为驱动前模滑块的力是由面板与A板之间打开，但有种机构不需要用细水口模胚也可以实现，那就是用油缸驱动，我来给大家分享这种机构：

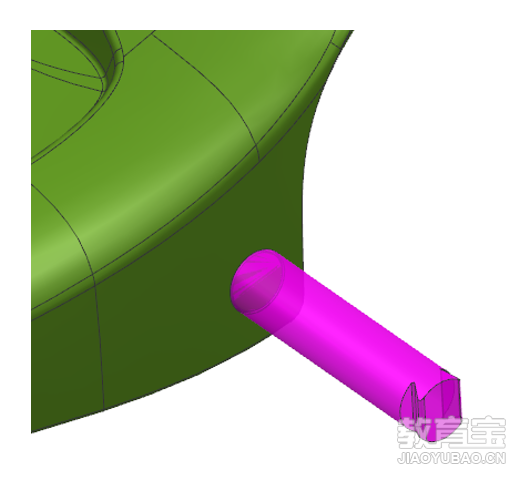

1.首先将滑块镶件设计出来，注意夹线位置，做个圆柱镶件，如图所示：

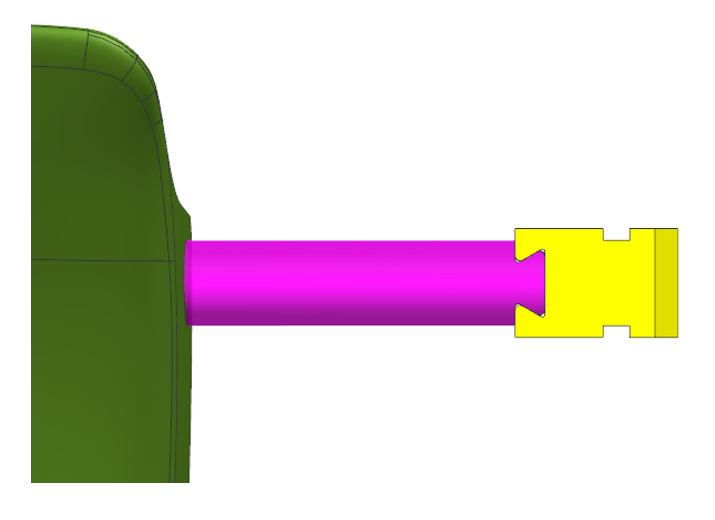

2.圆柱镶件与滑块镶件连接，采用燕尾槽连接，滑块镶件尾部设计斜度T槽如图所示：

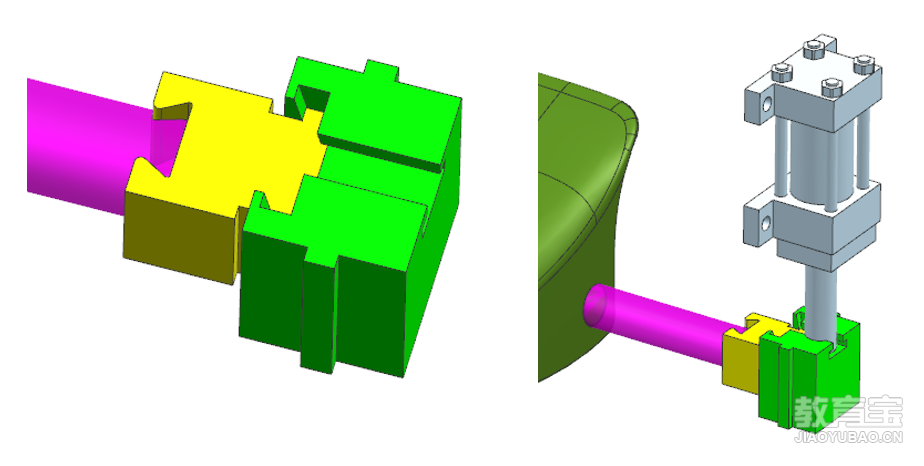

3.设计滑块座，滑块座与滑块镶件连接，通过T槽带动滑块镶件抽芯，滑块座则用油缸带动，如图所示：

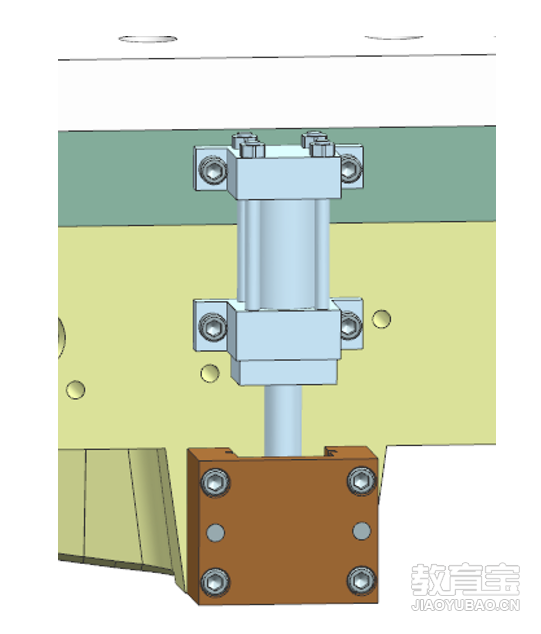

5.油缸则用螺丝固定在模胚上，如图所示：
