数控刀具代码参数所表示的含义，老师傅都知道！

作者：青华模具来源：青华模具 2023/2/7 10:57:58

在实际的加工中，我们总是会看到加工程序中会以备注的方式对刀具...

在实际的加工中，我们总是会看到加工程序中会以备注的方式对刀具进行描述。例如这里的意思是：

T1 ：刀具的刀号为 1 ：刀具的直径是 10MM : 这把刀的转角半径是 5MM ：加工的最小的 Z 轴坐标为 -28.5MM ball end mill ：球形铣刀但是光有程序里面对刀具的描述还远远不够。为了安全起见，我们必须要核对刀具清单和加工程序。例如下面的刀具清单：

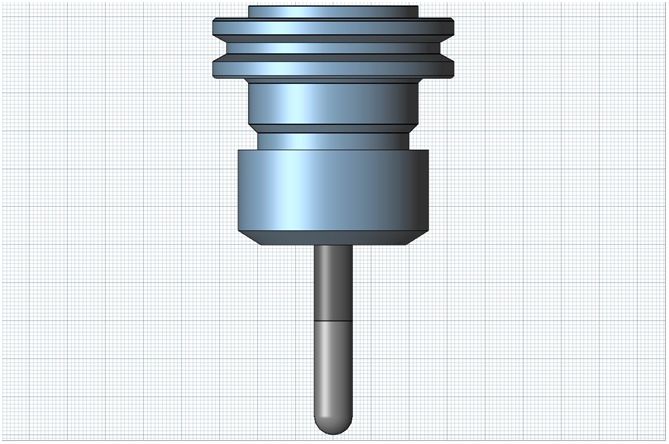

G54( 使用的工件坐标为 G54) T1D1 L1 ( 1 号刀具，半径补偿编号为 1 ，长度补偿的编号也为 1 ) 类型：球形铣刀直径： 10MM 转角半径： 5MM 长度： 50MM 刃数： 3 材质：硬质合金最小值： Z—28.5MM *大进给： 1800mm/min 切削时间： 1h28min14s 夹头： Maritool CAT40-ER32-80 相比于加工程序，刀具清单中对刀具的描述更加具体，这些必要的信息不仅会加快加工前的准备，还可以通过信息的对比，及时纠错，预防由于用错刀具或者调用错误的程序所带来的损失。

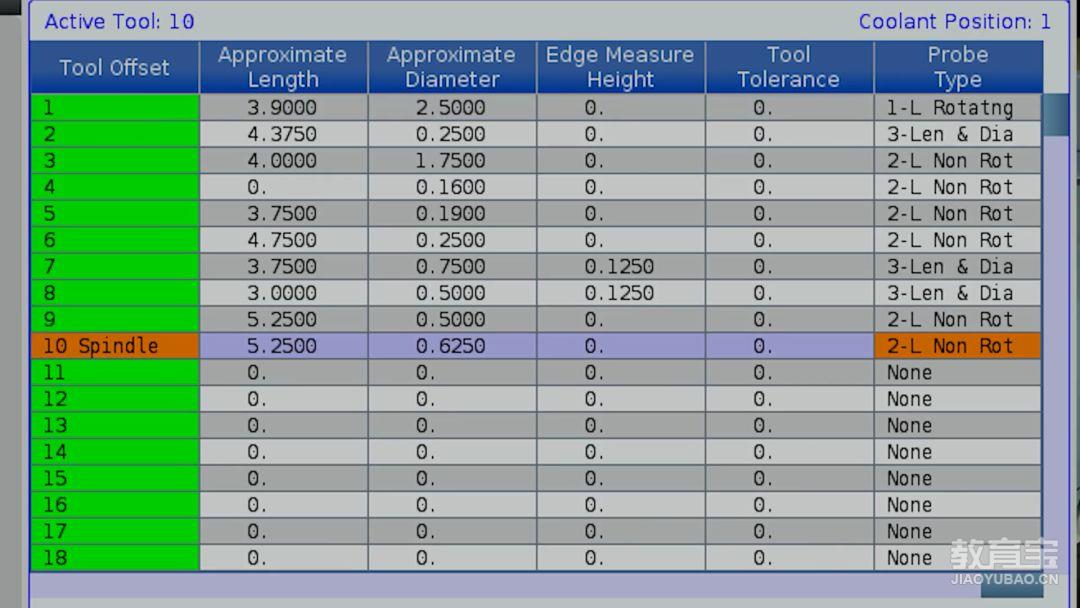

在哈斯的最新数控系统 NGC 中，刀具表会包含以下信息： 1 ，刀具的几何长度 2 ，长度磨损这里的两项和加工程序中的 G43 H 是相关联的，确保小数点，的填写一定要正确确 3 ，刀具的几何直径（探测刀具时会用到） 4 ，直径磨损（这里的磨损值代表的是半径值） 5 ，冷却位置（我们会在下期的小贴士里讲到） 6 ，刃数（ VPS 模板计算切削负载会用到） 7 ，实际直径（用于计算线速） 8 ，刀具类型（用于刀具探测循环） 9 ，刀具材质 10 ，所在刀套编号（只读，告诉你现在刀具的位置） 11 ，特征（是大型刀具，还是重型刀具） 12 ，大概的长度值（刀具探测用） 13 ，大概的直径值（刀具探测用） 14 ，刀具边缘测量高度（刀具探测用） 15 ，刀具公差（主要用在断刀检测功能） 16 ，刀具的探测类型（刀具探测循环的类型以及自动补正都会用到）
