高级数控编程—子程序调用及编程举例

作者：青华模具来源：青华模具 2023/2/27 10:52:53

一个零件有重复加工部分的情况下，为了简化加工程序，把重复轨迹的程序段独立编成一程序进行反复调用，这重复轨迹的程序称为子程序，而调用子程序的程序称主程序。

什么是子程序

一次装夹加工多个形状相同或刀具运动轨迹相同的零件，即一个零件有重复加工部分的情况下，为了简化加工程序，把重复轨迹的程序段独立编成一程序进行反复调用，这重复轨迹的程序称为子程序，而调用子程序的程序称主程序。

子程序的调用

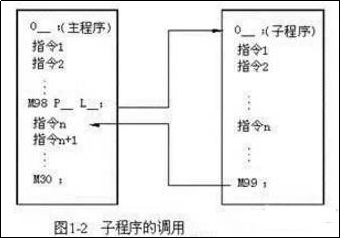

子程序的调用方法如图1-2所示。需要注意的是，子程序还可以调用另外的子程序。从主程序中被调用出的子程序称一重子程序，共可调用四重子程序，如图1-3所示。

在子程序中调用子程序与在主程序中调用子程序方法一致。

格式：M98 P L；

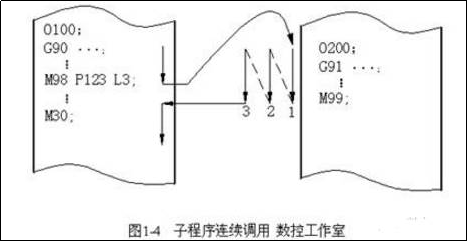

说明：P：子程序名； L：重复调用次数，省略重复次数，则认为重复调用次数为1次；例：M98 P123 L3；表示程序号为123的子程序被连续调用3次，如图1-4所示。

子程序中必须用M99指令结束子程序并返回主程序。

知识课堂：

一、子程序调用指令： M98调用子程序 M99子程序返回

指令格式M98Pxxxx xxxx式中： P后的前4位数字为调用子程序的次数，后4位数字为子程序名。注意：若子程序调用次数省略，则默认为1次。

技能点：能保证工件的尺寸精度能保证工件的技术要求能利用镜像指令编程一块平板上加工3个边长为10mm的等边三角形，每边的槽深为2mm

二、编制程序主程序： O10 N10 G54 G90 G01 Z40 F2000 //进入工件加工坐标系 N20 M03 S800 //主轴启动 N30 G00 Z3 //快进到工件表面上方 N40 G01 X 0 Y8.66 //到1#三角形上顶点 N50 M98 P20 //调20号切削子程序切削三角形 N60 G90 G01 X30 Y8.66 //到2#三角形上顶点 N70 M98 P20 //调20号切削子程序切削三角形 N80 G90 G01 X60 Y8.66 //到3#三角形上顶点 N90 M98 P20 //调20号切削子程序切削三角形 N100 G90 G01 Z40 F2000 //抬刀 N110 M05 //主轴停 N120 M30 //程序结束。

相关知识点：

●在使用子程序编程时，应注意主、子程序使用不同的编程方式。一般主程序中使用G90指令，而子程序使用G91指令，避免刀具在同一位置加工。

●当子程序中使用M99指令指定顺序号时，子程序结束时并不返回到调用子程序程序段的下一程序段，而是返回到M99指令指定的顺序号的程序段，并执行该程序段。

编程举例：：如图1-6所示。子程序执行完以后，执行主程序顺序号为18的程序段。
