NX编程后处理如何添加备刀的方法

作者：青华模具 来源：青华模具 2023/3/2 14:47:44

在我们产品零件加工中，经常会使用到自动换刀的机床，为了提高加工效率，我们需要换刀加工的时候，下一把刀的位置也提前在刀库里面转好，下面跟大家分享一下方法。

在我们产品零件加工中，经常会使用到自动换刀的机床，为了提高加工效率，我们需要换刀加工的时候，下一把刀的位置也提前在刀库里面转好，那么这个时候就需要后处理时处理出带有备刀的T代码，常规的后处理是没有处理备刀的功能，这里可以通过修改后处理文件实现处理备刀，下面跟大家分享一下方法。 解决方法： 1、在电脑桌面左下角，点击【开始】，找到你电脑里面安装的NX软件，选择【后处理构造器】，如下图所示：

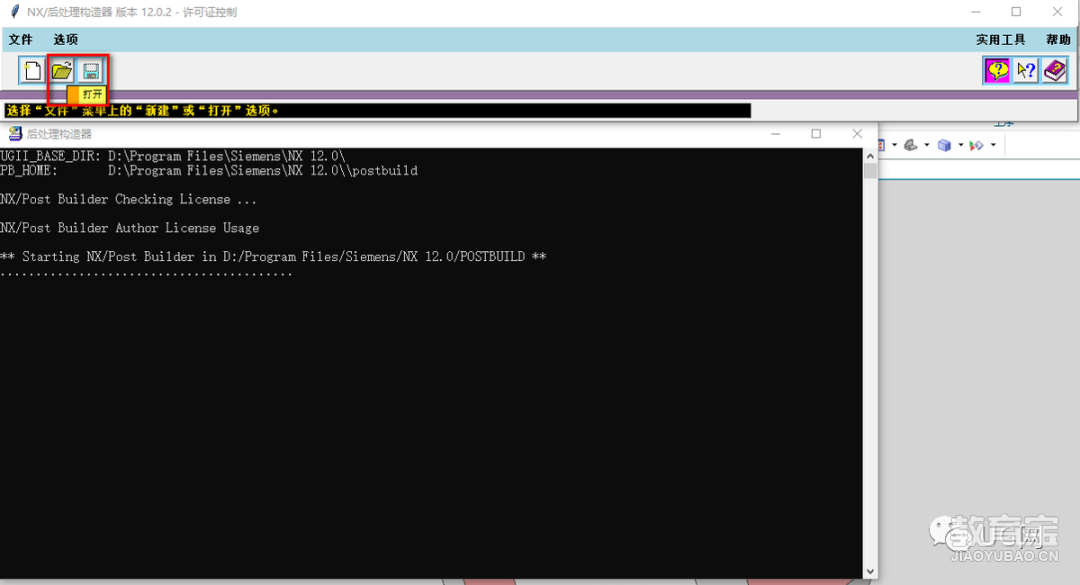

2、在NX后处理构造器界面中，点击【打开】，如下图所示：

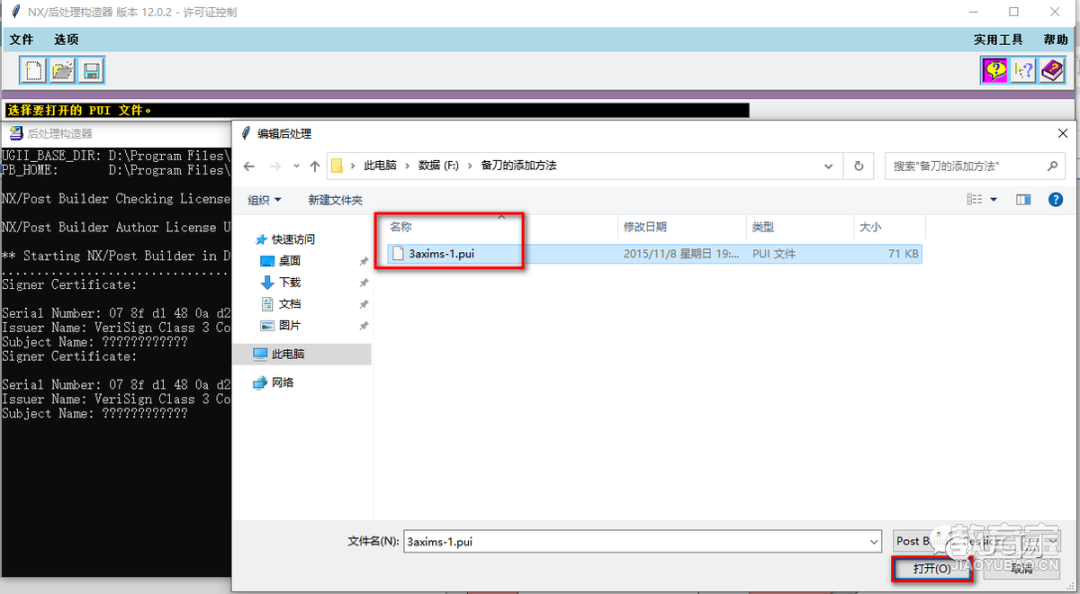

3、找到你需要修改的后处理文件，格式为【PUI】，点击【打开】，如下图所示：

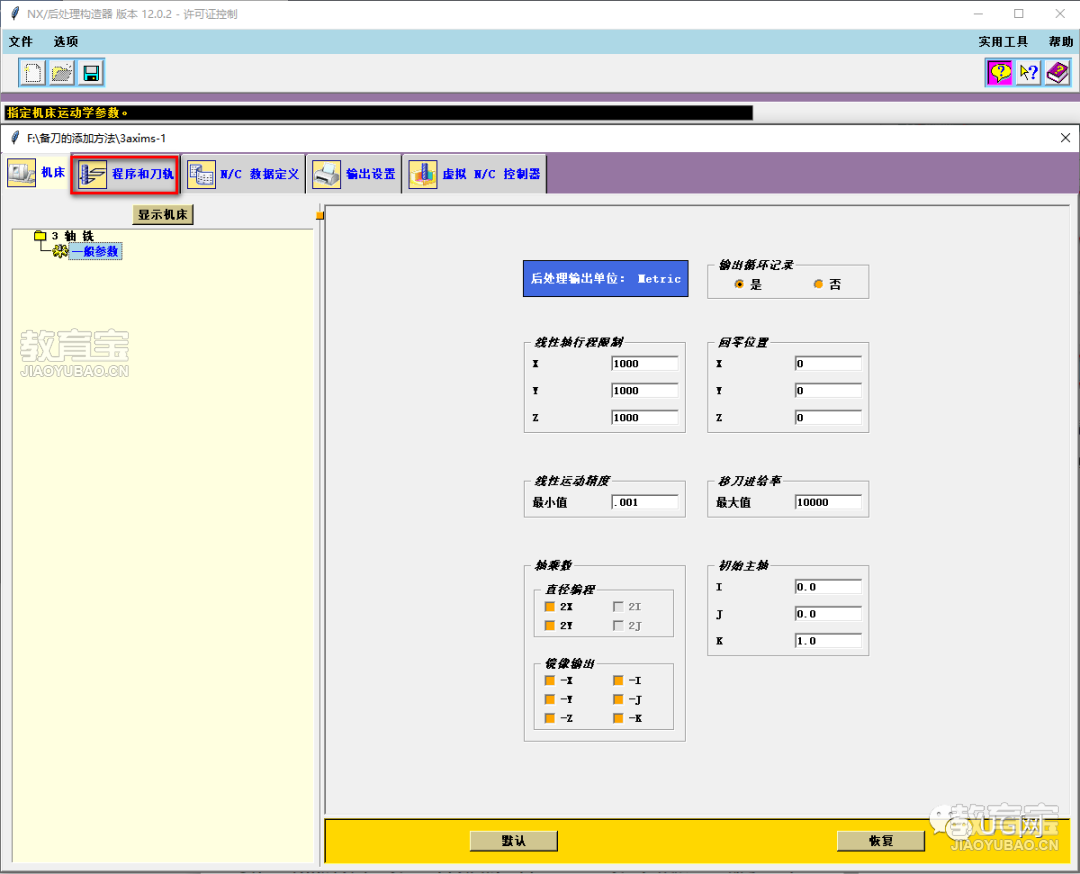

4、打开后处理文件后，点击【程序和刀轨】，如下图所示：

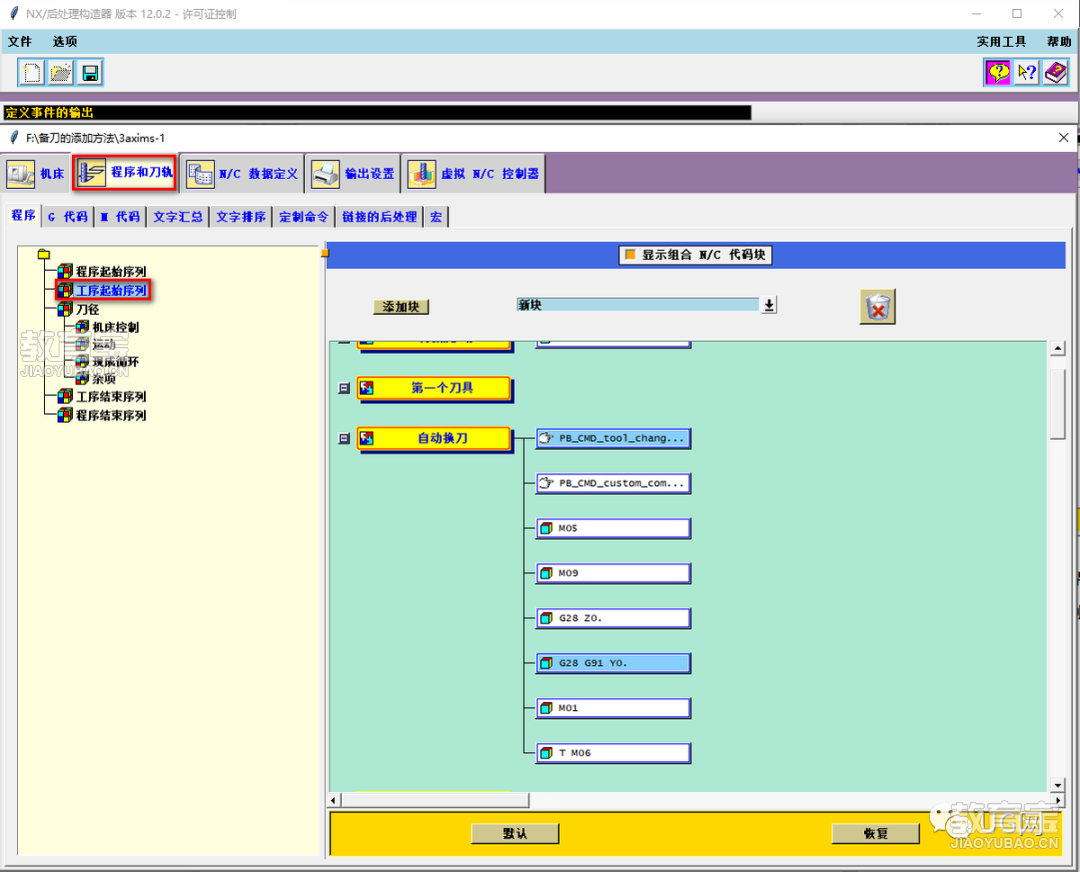

5、在【程序和刀轨】界面中，点击【工序起始序列】，如下图所示：

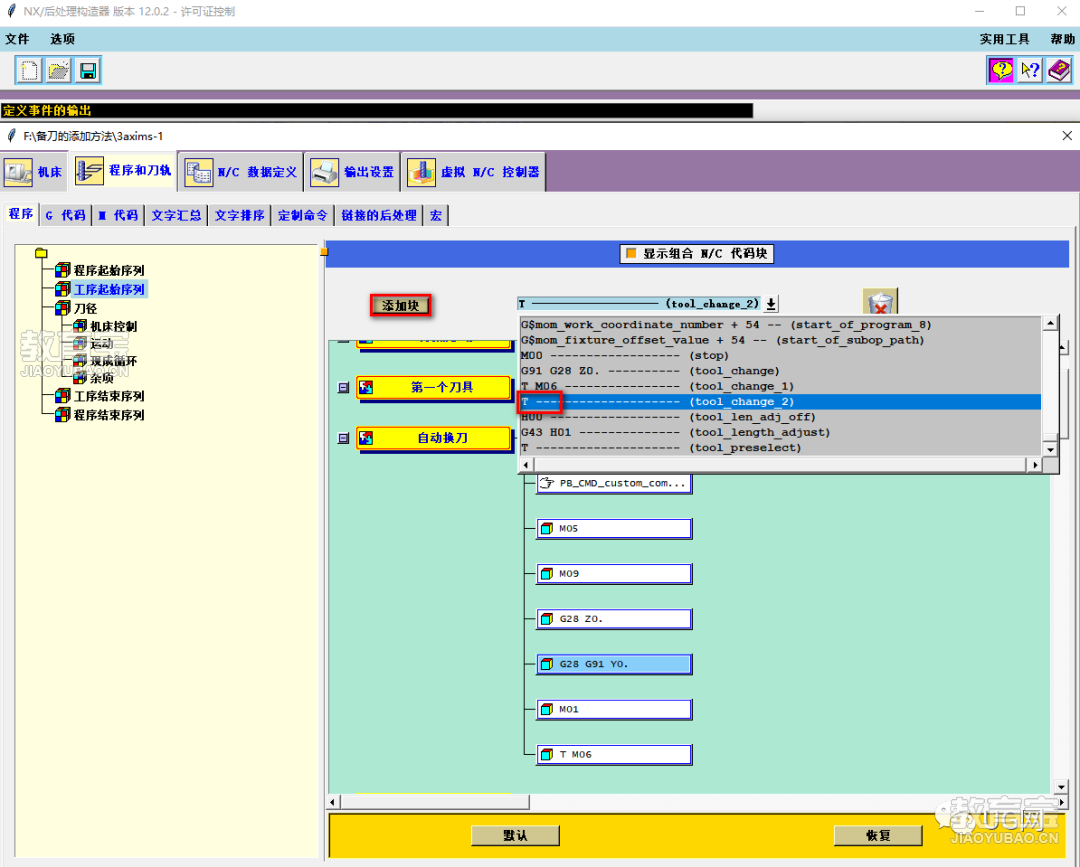

6、在【工序起始序列】界面中，【添加块】-【T】，如下图所示：

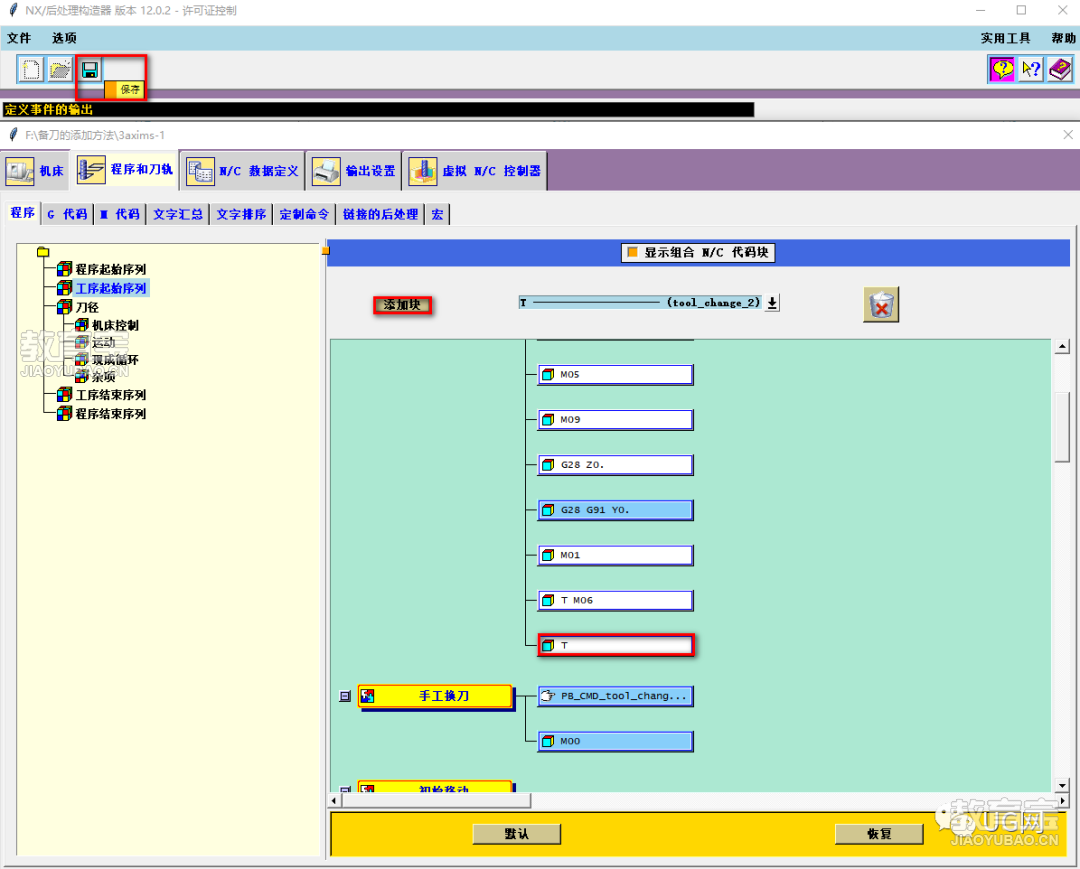

7、在【工序起始序列】界面中，鼠标左键拖住【添加块】，放在【T M06】下面，点击【保存】后处理，如下图所示：

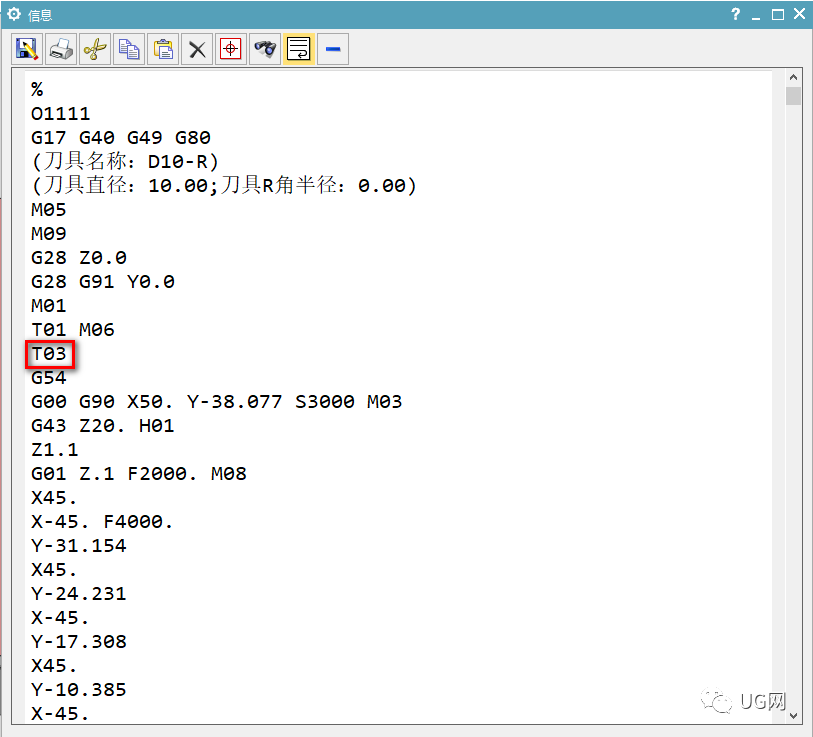

8、使用修改过的后处理文件，后处理程序就可以得到备刀的刀号了，如下图所示：
